Serie pneumatischer Komponenten

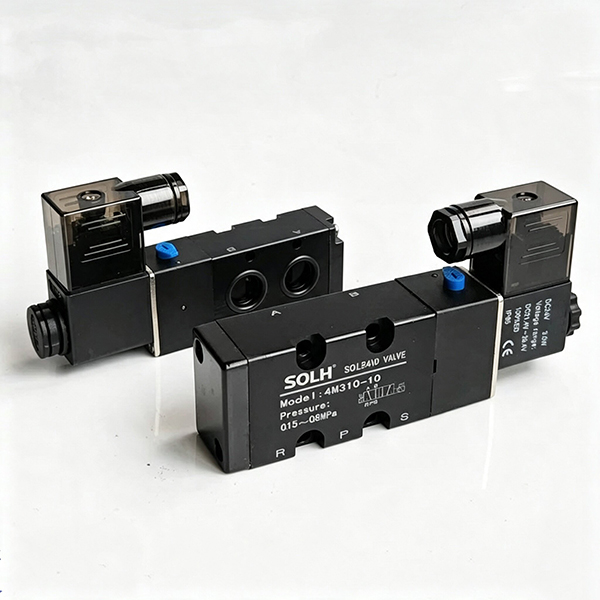

Die plattenförmigen 5/2-Wege-Magnetventile der Serie SOLH 4M entsprechen strikt den internationalen NAMUR-Montagestandards und sind speziell für die direkte Montage an pneumatischen Stellantrieben für Kugelhähne und Absperrklappen konzipiert. Die integrierte untere Basis ist mit vorab eingebetteten P-, A-, B-, R1- und R2-Luftkanälen ausgestattet, die ein nahtloses Andocken an die Lufthohlräume des Aktuators ohne externe Schläuche für die A/B-Arbeitsanschlüsse ermöglichen. Dieses optimierte Layout reduziert den Arbeitsaufwand für die Rohrleitungsplanung und potenzielle Luftleckstellen im Vergleich zu herkömmlichen Magnetventilen der 4V-Serie mit Rohrverbindung drastisch. Diese Produktreihe verfügt über eine interne Pilotspulenkonstruktion mit ölfreiem Betrieb und wird in den Konfigurationen Einzelspulen-Federrückstellung (4M×10) und Doppelspulen-Lastspeicher (4M×20) angeboten, die drei Größenklassen abdecken: 4M100, Mainstream 4M200 und High-Flow 4M300. Varianten mit einfacher elektrischer Steuerung werden unter Federspannung automatisch zurückgesetzt, sobald die Stromversorgung unterbrochen wird, um ausfallsichere Reset-Szenarien zu ermöglichen, während Versionen mit doppelter elektrischer Steuerung ihre Schaltposition nach einem Stromausfall stabil beibehalten, um den Öffnungs-/Schließstatus des Ventils für eine langfristige Verriegelung der Rohrleitung aufrechtzuerhalten. Jede Einheit ist mit einem seitlich angebrachten manuellen Überbrückungsknopf für eine bequeme Offline-Inbetriebnahme und Wartungstests ausgestattet. Spulen unterstützen weit verbreitete weltweite AC/DC-Spannungen mit IP65-Staub- und Wasserdichtigkeitsschutz und eignen sich für strenge Arbeitsbedingungen in der Wasseraufbereitung, in chemischen Pipelines und bei der allgemeinen industriellen Flüssigkeitsumschaltung. Die Serie ist maßlich kompatibel mit den Mehrfachanschlussplatten der entsprechenden 4V-Serie und unterstützt die eigenständige Installation von Stellantrieben oder die zentrale Ventilinselmontage über Mehrstations-Ventilblöcke. Mit zertifizierter Standard-NAMUR-Schnittstelle, austauschbar mit der gängigen Airtac 4M-Serie, dient es als speziell abgestimmte Steuerkomponente für die automatische Ein-/Aus-Regelung von pneumatischen Kugel- und Drosselklappenantrieben.

Das kompakte vorgesteuerte Magnetventil SOLH 7V umfasst komplette 5/2- und 5/3-Wege-Varianten, die eine Einzelspulen-Federrückstellung, eine Doppelspulenverriegelung und drei Zentralfunktionen abdecken: Mitte geschlossen, Mitte Entlüftung, Mitte Druckversorgung. Es verfügt über ein integriertes internes zentrales Abluftkanaldesign mit einer um etwa 30 % höheren Durchflusskapazität als herkömmliche Ventile der 4V-Serie, einer Schaltreaktion von ≤ 50 ms und einer maximalen Betriebsfrequenz von bis zu 5 Hz. Ultra-Low-Power-Spulen erzeugen weniger Wärme für eine kontinuierliche Stromversorgung, mit einem Gleichstrom-Stromverbrauch von 0,7 W und einem Wechselstrom-Stromverbrauch von 1,1 VA. Angeboten wird ein vollständiges Sortiment von M5 bis 3/8 Zoll, das sowohl Standardgewindeanschlüsse als auch Steck-Schnellanschlüsse unterstützt. Ventile können einzeln oder gestapelt auf Aluminiumverteilern mit mehreren Stationen installiert werden, um Platz im Schrank zu sparen und die Hauptluftleitung zu vereinfachen. Betriebsdruckbereiche 0,15 bis 0,8 MPa bei Arbeitstemperaturen von -20 bis 70 °C. Der Ventilkörper aus Aluminiumdruckguss bietet eine lange Dichtungslebensdauer und wird häufig für die Richtungsumschaltung von Zylindern und die zentrale pneumatische Steuerung in der gesamten automatisierten Produktion eingesetzt Linien.

Das vorgesteuerte 5-Wege-Magnetventil der SY-Serie von SOLH ist vollständig mit passenden SMC-Ventilen austauschbar, einschließlich der Modelle SY3000 Mini, SY5000 Medium Mainstream, SY7000 Large und SY9000 Extra Large. Es bietet komplette Schaltungsoptionen: 5/2-Einzel-/Doppelspule und 5/3-Dreistellung mit zentral geschlossener, zentraler Entlüftung und zentraler Druckversorgung. Standardmäßige 0,35-W-Spulen und optionale 0,1-W-Energiesparspulen mit extrem geringem Stromverbrauch erzeugen wenig Wärme für eine kontinuierliche Energieversorgung. Die interne Pilotversion arbeitet mit 0,1 bis 0,7 MPa, während die externe Pilotvariante eine Vakuumumgebung von -100 kPa unterstützt. Die spaltdichte Spule erreicht bis zu 200 Millionen Schaltzyklen. Für eine flexible Schlauchführung sind seitlich, oben und unten Luftanschlüsse angeordnet. Die Ventile verfügen über ein steckbares Schnappdesign, das mit SS5Y-Verteilerventilinseln kompatibel ist und die Wartung eines einzelnen Ventils ohne Demontage der gesamten Gruppe ermöglicht, mit IP65-Stecker und IP67-Verteilersockel. Optimierte Innenkanäle sorgen für einen um etwa 80 % höheren Durchfluss als herkömmliche Ventile und das eingebaute Pilotfilternetz verhindert, dass die Spule durch Staub festsitzt. Wird häufig für die Richtungsumschaltung von Zylindern und die zentrale pneumatische Steuerung in Halbleiter-, Automobilschweiß-, Verpackungs- und medizinischen Automatisierungsgeräten verwendet.

Die normalerweise geschlossenen 2/2-Wege-Flüssigkeitsmagnetventile der Serie SOLH 2S umfassen zwei vollständige Leitungen: direktwirkende Modelle mit kleiner Öffnung 030/050 und vorgesteuerte Varianten mit großer Bohrung 150–500 für die automatische Ein-/Aus-Steuerung von sauberem Wasser, Druckluft, Schneidkühlmittel, Schmieröl und schwach korrosiven Flüssigkeitsleitungen. Die direkt wirkende Version ermöglicht einen drucklosen Start ohne Mindestdifferenzdruckbegrenzung, zeichnet sich durch kompakte Größe, universelle Montageausrichtung und schnelles Umschalten im Millisekundenbereich aus und ist ideal für Niederdruck-Mikroströmungsanwendungen wie Einzelpunktkühlung von Werkzeugmaschinen, 3C-Mikroluft-/Wasserzweige und Mini-Reinigungsgeräte. Der pilotgesteuerte Typ erfordert eine Druckdifferenz von mindestens 0,05 MPa für die vollständige Öffnung, liefert einen extrem großen Durchfluss mit Spulen mit geringer Wattleistung und geringer Wärmeentwicklung und eignet sich für Luftkompressor-Ablaufleitungen, Hauptsprühwasserleitungen und zirkulierende Wasseraufbereitungsleitungen mit hohem Durchfluss. Standardmäßige NBR-Nitrilkautschukdichtungen sind mit optionalen säure- und heißwasserbeständigen EPDM-Dichtungen in Lebensmittelqualität ausgestattet. Es stehen mehrere internationale Gewindestandards (PT/G/NPT) und globale universelle Spulenspannungen (DC12/24 V, AC24/110/220 V) zur Verfügung, unterstützt durch DIN-Stecker und Kabelverkabelungsoptionen. Hitzebeständige Spulen ermöglichen eine langfristige kontinuierliche Energieversorgung. Auswahlhilfe: Direktwirkender Typ für Rohrleitungen mit statischem Druck unter 0,05 MPa und kleinem Abzweigdurchfluss; Vorgesteuerte Version für Hauptverteiler G1/2 und höher mit stabilem Hochdruck und großem Zirkulationsdurchfluss. Für Heißwasser und flüssige Medien in Lebensmittelqualität ist eine EPDM-Dichtung vorgeschrieben.

Das normalerweise geschlossene 2/2-Wege-Flüssigkeitsmagnetventil der Serie SOLH 2W mit Gehäuse aus massivem Messing umfasst direktwirkende 030/050-Modelle mit kleiner Öffnung und vorgesteuerte 150~500-Varianten mit großer Bohrung und ist für die automatische Ein-/Aus-Steuerung von sauberem Wasser, Druckluft, Schneidkühlmittel, Schmieröl und schwach korrosiven Flüssigkeitsleitungen ausgelegt. Die direktwirkende Version ermöglicht einen Null-Differenzdruck-Start ohne Mindestarbeitsdruckbegrenzung, zeichnet sich durch kompakte Größe, universelle Montageausrichtung und Hochfrequenzschaltung im Millisekundenbereich aus und ist ideal für Niederdruck-Mikroströmungszweige, Vakuum-Hilfswasserkreisläufe und Einzelpunktkühlung für kleine Werkzeugmaschinen. Der vorgesteuerte Typ erfordert einen Startdifferenzdruck von mindestens 0,05 MPa, liefert einen extrem großen Durchfluss mit Spulen mit geringem Stromverbrauch und geringem Temperaturanstieg und eignet sich für Hauptabflussleitungen von Luftkompressoren, Hauptsprühwasserkreisläufe für allgemeine Baugruppen und Zirkulationsleitungen mit hohem Durchfluss für Wasseraufbereitungssysteme. Standardmäßige NBR-Nitrilkautschukdichtungen sind mit optionalen hitze- und säurebeständigen EPDM-Dichtungen in Lebensmittelqualität ausgestattet. Es stehen mehrere internationale Gewindestandards (PT/G/NPT) und vollständige Spulenspannungen (DC12/24 V, AC24/110/220 V) zur Verfügung, unterstützt durch DIN-Steckdosen für die Schrankverkabelung und wasserdichte IP65-Kabel für feuchte Außengeräte. Hitzebeständige Spulen ermöglichen eine 24-Stunden-Dauerstromversorgung ohne Durchbrennen. Auswahlrichtlinien: Wählen Sie den direktwirkenden Typ für Rohrleitungen mit statischem Druck unter 0,05 MPa und Mikro-Einzelpunktströmung; Wählen Sie die vorgesteuerte Variante für Hauptverteiler G1/2 und höher mit stabiler Hochdruck-Großzirkulation. Für Heißwasser, gereinigtes Wasser und flüssige Medien in Lebensmittelqualität ist eine EPDM-Dichtung vorgeschrieben.

Der leichte Spurstangen-Standardzylinder SOLH MBB ist ein verbessertes Leichtbaumodell, 10 % leichter als die herkömmliche MB-Serie und vollständig konform mit den ISO15552-Standards für den direkten Ersatz importierter Spurstangenzylinder. Mit doppelseitig verstellbarem Luftkissen und quadratischen Endkappen sorgt es für hohe Steifigkeit, geringe Geräuschentwicklung und stabilen ölfreien Betrieb und eignet sich für Arbeitsbedingungen mit mittlerer Belastung und hoher Frequenz. Es deckt mehrere Varianten und vielfältige Montagemöglichkeiten ab, die häufig in Förderanlagen und allgemeinen Automatisierungsmaschinen eingesetzt werden. Mit einer ausgereiften Massenproduktion und ausreichenden Lagerbeständen unterstützt es eine stabile Chargenversorgung und Exporte weltweit.

Der zugstangenfreie Profilzylinder SOLH SAI entspricht der Norm ISO15552 und ist maßlich austauschbar mit den Serien FESTO DNC und SE. Es verfügt über einen M-förmigen, integrierten Aluminiumzylinder und ist mit einem doppelseitig verstellbaren Luftkissen, einem elastischen PPV-Pad und beidseitigen Sensorrillen ausgestattet. Zu den Vollversionen gehören Einzelstangen-, Doppelstangen-, hubverstellbare, abschließbare und SAIF-Ventil-integrierte Zylinder. Es unterstützt einen ölfreien Betrieb mit niedrigem Anlaufdruck. Bohrungsgrößen φ32~200 mm, kundenspezifischer Hub bis zu 2000 mm und verschiedene ISO-Montageoptionen. Weit verbreitet in Verpackungsmaschinen, Förderbändern und in der Werkzeugmaschinenautomatisierung. Eine stabile Massenproduktion und ein ausreichender Lagerbestand machen ihn zu einem kostengünstigen allgemeinen Linearantrieb für Exportautomatisierungsgeräte.

Der zugstangenfreie quadratische Standardzylinder SOLH SE entspricht den Normen ISO15552 und VDMA24562 und ist direkt austauschbar mit den Serien FESTO DNC und SMC CP96S. Der integrierte quadratische Aluminiumzylinder sorgt für hohe Steifigkeit, ist mit einem doppelseitig verstellbaren Luftkissen und dreiseitigen Sensornuten für eine flexible Installation ausgestattet. Zu den Varianten gehören Einzelstange, Doppelstange, hubverstellbarer und BSE-feststellbarer Typ, geeignet für mittelschwere Lasten und Langhub-Hochfrequenzanwendungen. Der hartanodisierte Zylinder unterstützt den ölfreien Betrieb mit mehreren Montageoptionen und wird häufig für Werkzeugmaschinen, Verpackungen und Förderbandautomatisierung eingesetzt. Maßgeschneiderter Langhubservice, ausreichender Lagerbestand und stabile Massenversorgung für globale Automatisierungshersteller.

Der wirtschaftliche Zugstangen-Standardzylinder SOLH SC verwendet vier Zugstangen zur Befestigung von Endkappen mit hoher Steifigkeit und Schlagfestigkeit und wird häufig als allgemeiner pneumatischer Aktuator eingesetzt. Bore sizes range φ32~250mm, equipped with double-end adjustable air cushion to reduce impact and noise. Variants include single rod, SCD double rod, SCJ stroke adjustable and SCL lockable cylinder. Built-in magnetic ring optional for CMSG/DMSG magnetic switches, supporting oil-free operation. Shorter body than ISO profile cylinders at equal bore with competitive price. Multiple mounting types available for pushing, handling and positioning on conveyor, packaging and assembly lines. Ausreichender Lagerbestand unterstützt Großexportbestellungen.
