Gerader Inline-Vakuumejektor der ZU-Serie

Gerader Inline-Vakuumejektor der ZU-Serie | SOLH-Vakuumgenerator mit geradem Rohreinsatz

Marke: SOLH von Richge Technology | SMC Standard austauschbarer Inline-Vakuumejektor

1. Produktübersicht

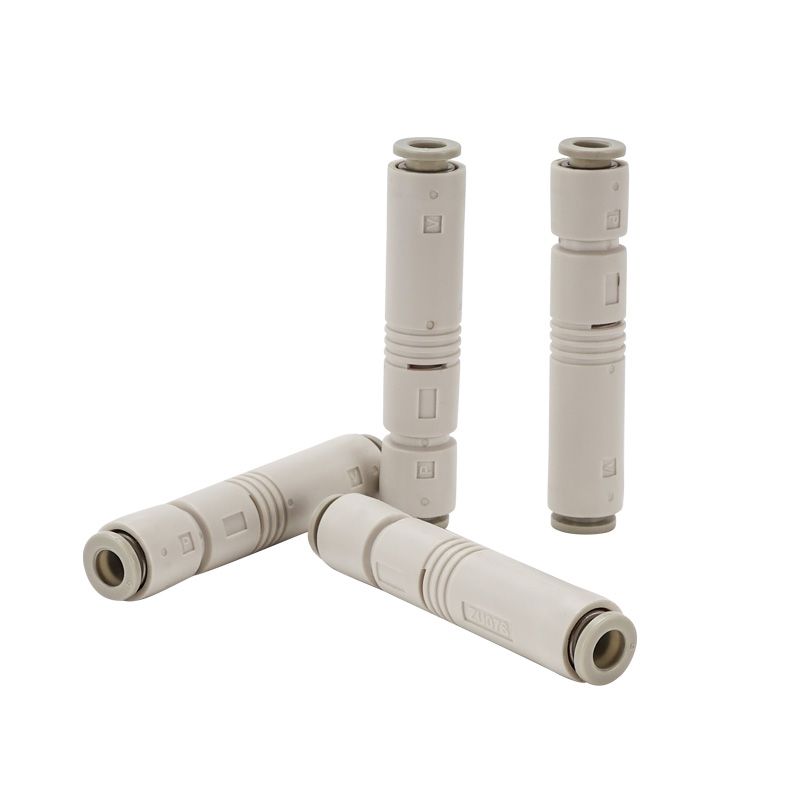

     Die ZU-Serie ist ein Inline-Vakuumejektor mit geradem Rohr. Der Vakuumanschluss und der Luftversorgungsanschluss sind koaxial in einer geraden Linie angeordnet. Es zeichnet sich durch kleinste Größe, ultraleichtes Gewicht und platzsparende Installation aus. Geeignet für verteilte Saugnäpfe, bewegliche Komponenten und enge beengte Räume.

2. Kernstruktur und Arbeitsprinzip

     • Struktur: SUP-Versorgungsanschluss → Düse → Diffusorabschnitt → VAC-Vakuumanschluss → EXH-Auslassanschluss, integral geformter Harzkörper.

     • Prinzip: Ein Hochgeschwindigkeits-Druckluftstrahl durch die Düse erzeugt einen Unterdruck am Vakuumanschluss zur Vakuumadsorption; Auspuff mit integrierter Schalldämpferstruktur.

     • Material: Hauptkörper: technisches PBT-Harz; Steckverbindung: POM. Kupferfrei und fluorfrei, RoHS-konform.

     • Gewicht: ZU05 ≈6,5g, ZU07≈7,0g; Neue ZU□Eine verbesserte Version nur 3,9 g.

3. Modellkodierungsregel (SMC-Standard)

  Alte Version (ZU05 / ZU07)

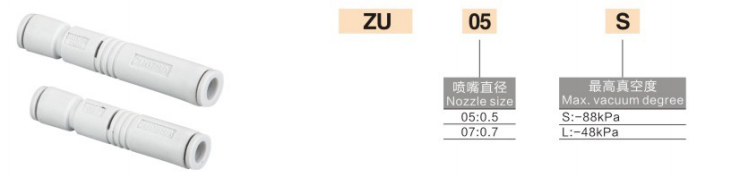

  Format: ZU + Düsenbohrung + Typ (S/L)

     • ZU05S: Φ0,5-Düse, Hochvakuumtyp (-84 kPa)

     • ZU05L: Φ0,5-Düse, Typ mit hohem Durchfluss (-48 kPa)

     • ZU07S: Φ0,7-Düse, Hochvakuumtyp

     • ZU07L: Φ0,7-Düse, Typ mit hohem Durchfluss

  Neue verbesserte Version (ZU□A, kürzer und leichter)

  Format: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Hochvakuum (-87~-90 kPa); L = Hoher Durchfluss (-48 kPa)

     • A = verbesserte Version: Länge um 11 % verkürzt, Gewicht um 40 % reduziert

4. Tabelle der wichtigsten Parameter bei 0,45 MPa Standard-Versorgungsdruck

5. S-Hochvakuum vs. L-Hochfluss

     • S Hochvakuumtyp: Endvakuum -84~-90 kPa. Für kleine Saugnäpfe, dünne, gut abgedichtete Werkstücke, die eine starke Adsorptionskraft erfordern, wie z. B. elektronische Bauteile und dünne Folien.

     • L-Typ mit hohem Durchfluss: Endvakuum -48 kPa mit größerem Saugstrom. Geeignet für Werkstücke mit poröser/rauer Oberfläche, große Saugnäpfe, hohe Leckage und schnelle Reaktionsanforderungen, z.B. Karton und Holzplatte.

6. Installations- und Verrohrungsanleitung

  1. Installation: In jeder Ausrichtung montierbar, keine Befestigungshalterung erforderlich; kann direkt in die Mitte der Luftleitung eingesetzt werden.

  2. Rohrleitungen

￮ SUP-Versorgungsanschluss: Φ6-Luftschlauch anschließen (Standard)

￮ VAC-Vakuumanschluss: Saugnapf / Vakuumleitung anschließen

￮ Entlüftungsanschluss: Zur Atmosphäre hin offen, nicht blockieren

  3. Druck: Standard 0,45 MPa, Arbeitsbereich 0,1 ~ 0,6 MPa

  4. Temperatur: 5~50℃ (keine Vereisung in der Luftquelle)

7. Typische Anwendungsszenarien

     • 3C-Elektronik, Halbleiter, verteilte Adsorption mit kleinen Saugnäpfen

     • Automatisierungsproduktionslinie, bewegliche Teile / Roboter-Endeffektor

     • Enger Bauraum, geringes Gewicht und schnelle Reaktionszeiten

     • Umgang mit dünnem Papier, dünner Folie, Kleinteilen und elektronischen Chips

8. Auswahlvergleich: ZU vs ZB vs ZL
