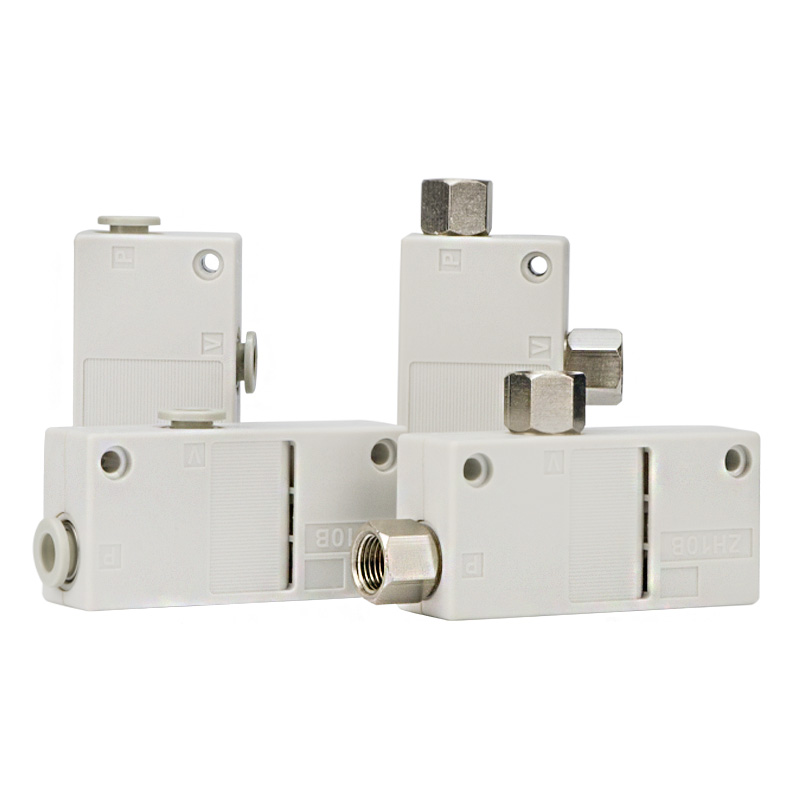

Kastenförmiger Vakuumejektor der Serie ZH-B

Kastenförmiger Vakuumejektor der Serie ZH-B | Integrierter Schalldämpfer, einstufiger Venturi-Vakuumgenerator

Marke: SOLH von Richge Technology | Drop-in-Ersatz, kompatibel mit der importierten ZH-B-Serie

1. Produktübersicht

     Der kastenförmige Vakuumejektor ZH-B nutzt das einstufige Venturi-Prinzip mit integriertem Schalldämpfer im Gehäuse. Es sind nur zwei Anschlüsse reserviert: SUP-Versorgungsanschluss und VAC-Vakuumanschluss, kein separater Abluftanschluss. Die Abluft wird direkt über den eingebauten Schalldämpfer abgeführt. Extrem einfache Installation, ohne dass ein externer Schalldämpfer erforderlich ist. Vollständig austauschbar mit importiertem ZH-B in Abmessungen und Anschlussschnittstelle. Zwei Leistungsversionen verfügbar: S-Hochvakuumtyp und L-Hochflusstyp mit kompletten Düsengrößen. Ideal für kompakte kleine Automatisierungsvorrichtungen und Roboter-Pick-and-Place-Anwendungen.

  Modellunterscheidung

     • ZH-B-Kastentyp: Eingebauter Schalldämpfer, 2 Anschlüsse (SUP & VAC)

     • ZH-D-Typ mit Gehäuseanschluss: Kein eingebauter Schalldämpfer, 3 unabhängige Anschlüsse SUP/VAC/EXH für externe Rohrleitungen

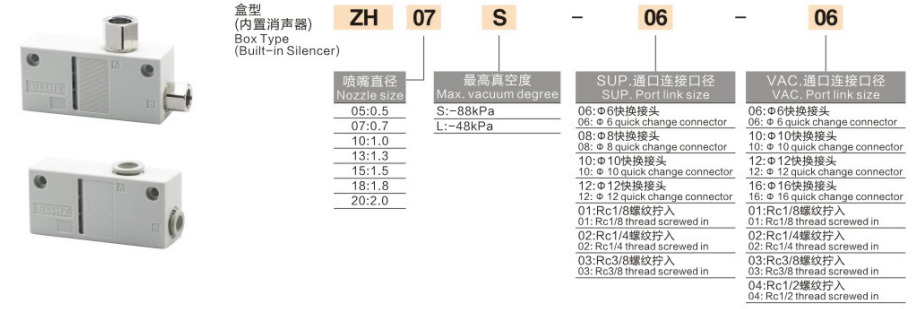

2. Vollständige Erklärung der Modellcodierung

  Beispiel:ZH07S-06-06

     • ZH: Seriencode, kastenförmiger Vakuumejektor mit eingebautem Schalldämpfer

     • 07: Düsengrößencode

     • S/L: Max. Vakuumcharakteristik. S = Hochvakuum; L = hoher Durchfluss

     • 06: Anschlussgröße des SUP-Versorgungsanschlusses

     • 06: Anschlussgröße des VAC-Vakuumanschlusses

  Portcode-Referenztabelle

  Bestellbeispiel: ZH10S‑08‑10
     ZH-Kasten-Vakuumejektor mit eingebautem Schalldämpfer, Φ1,0-mm-Düse, S-Hochvakuumklasse; Versorgungsanschluss Φ8 Steckverbindung, Vakuumanschluss Φ10 Steckverbindung.

3. Kernleistungsvorteile

     • Integrierter Schalldämpfer: Kein externer Schalldämpfer erforderlich. Die Abluft wird durch eine interne Schalldämpfungsstruktur abgeführt. Weniger Ersatzteile, geräuscharm und platzsparend.

     • Nur 2 Anschlüsse für einfache Verkabelung: Nur SUP-Luftversorgungsanschluss und VAC-Vakuumanschluss, kein separater Entlüftungsanschluss. Perfekt für begrenzten kompakten Einbauraum.

     • Dual-Performance-Versionen optional

￮ S Hochvakuum (-88kPa): Starke Adsorptionskraft für gut abgedichtete Werkstücke wie Stahlblech, Glas, Leiterplatten und Kunststoffgehäuse.

￮ L Hoher Durchfluss (-48 kPa): Größerer Saugstrom zum Ausgleich von Vakuumleckagen, geeignet für atmungsaktive poröse Materialien wie Papier, Folie, Karton und Schaumstoff.

     • Mehrere Portauswahlmöglichkeiten: Metrische Steckverbindungen, die häufig für Haushaltsmaschinen verwendet werden; RC-Versionen mit Innengewinde für Exportgeräte.

     • Leichter PBT-Körper: Integral geformte PBT-Düse, geringes Gewicht, geeignet für kleine Roboter EOAT. Unterstützt die direkte Schraubmontage oder Halterungsmontage.

     • Ölfreier Betrieb: Nur trockene gefilterte Druckluft erforderlich, Ölnebelschmierung verboten.

4. Technische Standardspezifikationen

  Referenzleistung bei 0,5 MPa Versorgungsdruck

5. ZH-B-Kastentyp VS ZH-D-Gehäusetyp

6. Auswahlberatung

     • S/L-Versionsauswahl

￮ ✅ S Hochvakuum: Glätten Sie versiegelte Werkstücke, die eine starke Ansaugkraft erfordern.

￮ ✅ L High-Flow: Undichte Werkstücke wie Karton, Folie, Stoff, großer Flow gleicht Vakuumleckage aus.

     • Auswahl der Düsenbohrung: Wählen Sie basierend auf der gesamten Saugnapf-Adsorptionsfläche. Eine größere Düse sorgt für einen höheren Durchfluss und einen höheren Luftverbrauch. Vermeiden Sie übergroße Düsen, um Druckluftverschwendung zu vermeiden.

     • Portauswahl: Metrische Steckverbindungen (06.08.10) für die Hausautomation; RC-Gewinde (01/02) für Exportmaschinen.

     • Vakuumerkennung: Kein eingebauter Drucksensor. Installieren Sie den ZSE-Vakuumdruckschalter im Vakuumkreis zur Vakuumbestätigung oder zum Alarm bei fehlenden Teilen.

7. Standard-Pneumatikkreislauf

     AFC-Luftversorgungseinheit (Ölnebeleinheit verboten) → 3/2-Magnetventil → SUP-Versorgungsanschluss von ZH-B; VAC-Vakuumanschluss → ZFC-Vakuumfilter → Vakuumsaugnapf.

8. Wichtige Betriebshinweise

     • Ölnebelöler sind strengstens verboten. Ölverunreinigungen verstopfen die winzige Düse und verringern die Saugkraft.

     • Der ZFC-Vakuumfilter muss auf der Vakuumseite installiert werden, um Staub zu blockieren und die Düse zu schützen.

     • Empfohlener Versorgungsdruck: 0,4–0,5 MPa. Ein langfristiger Dauerbetrieb unter 0,6 MPa Volldruck wird nicht empfohlen.

     • Halten Sie den Schlauch zwischen Ejektor und Saugnapf so kurz wie möglich, reduzieren Sie das Rohrleitungsvolumen für eine schnellere Vakuumreaktion.

     • Im eingebauten Schalldämpferelement sammelt sich nach längerem Gebrauch Staub an. Reinigen oder ersetzen Sie das Schalldämpferelement, sobald die Saugleistung nachlässt.
