Vakuum-Ejektor mit Körperanschluss der Serie ZH-D

Vakuum-Ejektor mit Körperanschluss der ZH-D-Serie | Einstufiger Venturi-Vakuumerzeuger mit direktem pneumatischem Anschluss

Marke: SOLH von Richge Technology | Vollständig mechanisch austauschbar mit importiertem Vakuumgenerator der ZH-Serie

1. Produktübersicht

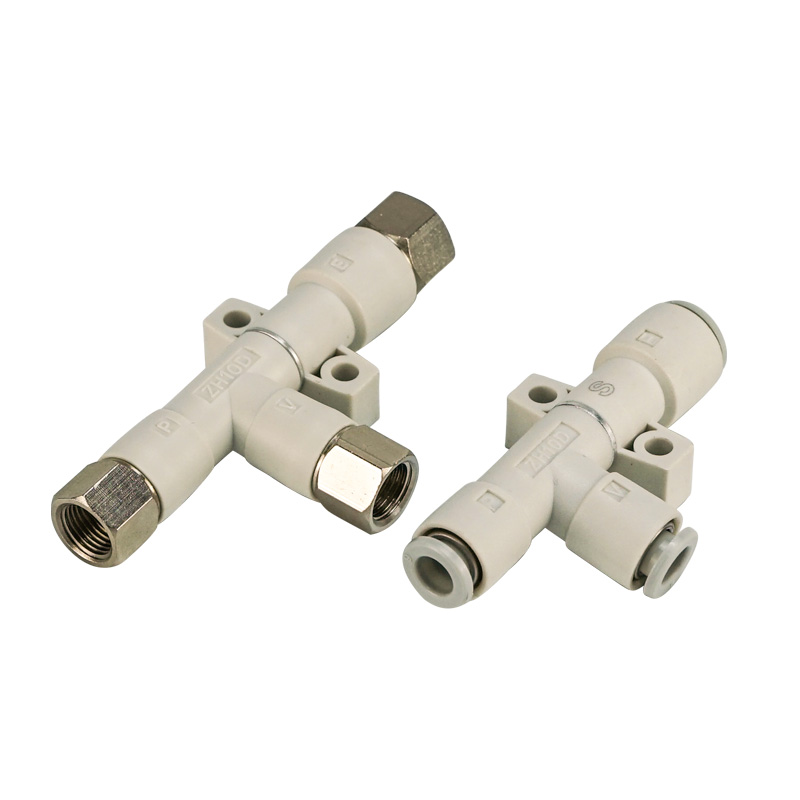

     Der Gehäusetyp ZH-D ist ein einstufiger Venturi-Vakuumejektor. Drei unabhängige Anschlüsse, einschließlich SUP-Versorgungsanschluss, VAC-Vakuumanschluss und EXH-Abluftanschluss, erfordern externe Rohrleitungen. Kein eingebauter Schalldämpfer im Hauptgehäuse. Kompaktes und leichtes Design mit integrierter Harzdüsenstruktur, vollständig austauschbar mit der importierten ZH-Serie.

  Modellunterscheidung

     • ZH-D Gehäusetyp: Drei Anschlüsse für externe Rohrleitungen, ohne eingebauten Schalldämpfer.

     • ZH-B Kastentyp: Ausgestattet mit integriertem Schalldämpfer im Inneren des Gehäuses, nur Versorgungs- und Vakuumanschlüsse reserviert.

  Zwei Leistungsstufen:

     • S-Spezifikation (Hochvakuum): Ultimatives Vakuum – 90 kPa, ideal für versiegelte glatte Werkstücke.

     • L-Spezifikation (High-Flow): Größerer Saugstrom bei geringerem Vakuumniveau, für atmungsaktive poröse Werkstücke wie Papier, Stoff und Karton.

  Düsenbohrung deckt Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm ab. Unterstützt mehrere Anschlussoptionen: Steckverbindung, G/Rc-Gewinde, zölliges NPT-Gewinde. Mehrere Montagelösungen: direkte Schraubbefestigung, Montagehalterung und DIN-Schienenmontage. Weit verbreitet für Roboter-Endeffektor- und Mehrstationen-Modulanwendungen.

2. Vollständige Erklärung der Modellcodierung

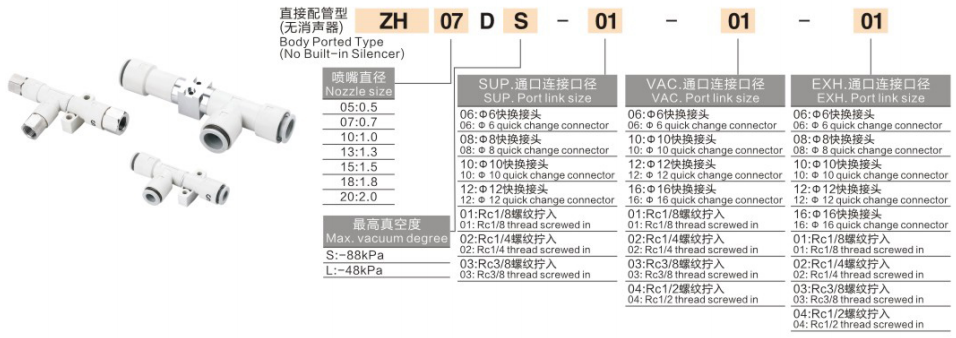

Beispielmodell:ZH10DSA-06-08-10

     • ZH: Seriencode des Vakuumerzeugers

     • 10: Düsenbohrungscode

     • D/B: Körperform. D = Typ mit Gehäuseanschluss und 3 externen Anschlüssen ohne eingebauten Schalldämpfer; B = Kastenausführung mit integriertem Schalldämpfer

     • S/L: Vakuumcharakteristik. S = ultimativer Hochvakuumtyp – 90 kPa mit mäßigem Saugstrom; L = Typ mit hohem Durchfluss. ZH05-13 ultimativ -48 kPa; ZH15-20 ultimativ -66 kPa, großer Durchfluss für atmungsaktive Werkstücke

     • A: Leichtbauversion der neuen Generation mit verkürzten Abmessungen und reduziertem Gewicht

     • ‑06‑08‑10: Portspezifikation(SUP-VAC-EXH). Die zweistellige Zahl steht für die metrische Steckverbindungsgröße (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 für G/Rc-Gewinde; N01/N02 für NPT-Zöllergewinde.

  Bestellbeispiel: ZH13DSA‑08‑10‑10
     ZH-Vakuumejektor mit Körperanschluss, Φ1,3-mm-Düse, S-Hochvakuumklasse, neue A-Leichtversion; Versorgungsanschluss Φ8, Vakuumanschluss Φ10, Auslassanschluss Φ10, Steckverbindung.

3. Kernleistungsvorteile

     • Drei völlig unabhängige externe Häfen: Separate SUP-Versorgung, VAC-Vakuum und EXH-Abluftanschlüsse. Die Abgase können über einen externen Schalldämpfer oder eine zentrale Abgasleitung angeschlossen werden. Geeignet für die Integration von Roboter-Endeffektoren und -Modulen, ohne Platzbeschränkungen für den internen Schalldämpfer.

     • Leichte integrierte Harzdüse: Düse und Hauptkörper sind für eine bemerkenswerte Gewichtsreduzierung einstückig geformt, perfekt für EOAT bei Hochgeschwindigkeitsbewegungen. Neue A-Version verkürzt Länge und Höhe, Gewicht um bis zu 74 % reduziert.

     • Optionen für zwei Vakuumleistungen: S Hochvakuum für glatt versiegelte Werkstücke wie Glas, Blech und Kunststoffgehäuse; L High-Flow für Karton, Folie, Stoff und leckageanfällige Materialien zur Leckagekompensation.

     • Reichhaltige Portauswahl: Metrische Steckverbindung, G/Rc-Rohrgewinde und NPT-Zöllergewinde für die Anpassung von Geräten auf dem globalen Markt.

     • Diversifizierte Montagemethoden: Direkte Schraubbefestigung, Standardhalterung, L-förmige Halterung und DIN-Schienenmontage für flexible Anordnung.

     • Ölfreier Betrieb erforderlich: Ölnebelschmierung ist verboten, es ist nur trockene gefilterte Druckluft erforderlich.

4. Technische Standardspezifikationen

Leistung bei 0,5 MPa Versorgungsdruck (ANR)

Für L-High-Flow-Variante: höherer Saugstrom bei identischer Düsenbohrung bei niedrigerem Endvakuumniveau.

5. Vergleichstabelle ZH-D VS ZH-B

6. Schritt-für-Schritt-Anleitung zur Auswahl

     • S/L-Leistungsauswahl

 ￮ ✅ S Hochvakuum (-90 kPa): Glätten Sie versiegelte Werkstücke wie Stahlplatten, Glas, Kunststoffgehäuse, Leiterplatten; geringe Leckage, hohe Adsorptionskraft erforderlich.

 ￮ ✅ L hoher Durchfluss: Karton, Schaumstoff, Folie, Stoff und andere leckageanfällige atmungsaktive Werkstücke, großer Durchfluss gleicht Vakuumleckagen aus.

     • Auswahl der Düsenbohrung: Wählen Sie entsprechend der gesamten Saugnapf-Adsorptionsfläche. Eine größere Düse sorgt für einen höheren Saugstrom und gleichzeitig einen höheren Luftverbrauch. Vermeiden Sie übergroße Düsen, um Druckluftverschwendung zu vermeiden.

     • Auswahl des Porttyps: Metrische Steckverbindung (06/08/10/12) für Hausautomationsgeräte; G-Gewinde/NPT-Gewinde für Übersee-Exportmaschinen.

     • Hinweis zur Abgashandhabung für D-Typ: D-Variante hat keinen eingebauten Schalldämpfer. Der Entlüftungsanschluss muss an einen externen Schalldämpfer angeschlossen werden, da es sonst zu extremen Geräuschen kommt. oder Abgasrohr aus dem Geräteschrank verlegen.

     • Lösung zur Vakuumerkennung: Vakuum-Ejektor der ZH-Serie ohne eingebauten Druckschalter. Fügen Sie einen externen ZSE-Vakuumdruckschalter hinzu, wenn eine Signalrückmeldung erforderlich ist.

7. Typische Anwendungsszenarien

     • Roboter-EOAT-End-of-Arm-Picking: Handhabung von 3C-Kunststoffteilen, Leiterplatten und Batterieblechen

     • Verpackungsindustrie: Abholung von Karton-, Folien- und Papiermaterialien

     • Entformung kleiner Teile für Spritzgussroboter

     • Multiparalleles Vakuummodul für die synchrone Adsorption mit mehreren Saugnäpfen

     • Automatisierungsstationen, die eine zentrale Abgasabsaugung außerhalb des Gerätegehäuses erfordern

8. Beschreibung des Standard-Pneumatikschaltplans

     ZH-D-Standardkreislauf mit Gehäuseanschluss: AFC-Luftfilter (Ölnebeleinheit verboten) → 3/2-Magnetventil → SUP-Versorgungsanschluss von ZH-D; Der VAC-Vakuumanschluss verbindet den ZFC-Vakuumfilter mit dem Saugnapf. Der EXH-Abluftanschluss verbindet einen externen Schalldämpfer oder einen Abluftschlauch, der außerhalb des Geräts verlegt wird.

9. Wichtige Betriebshinweise

     • Ölnebelöler sind strengstens verboten. Ölverunreinigungen verstopfen winzige Düsenöffnungen und verursachen einen Abfall der Saugkraft oder einen vollständigen Ausfall. Für die Luftaufbereitung dürfen nur Luftfilter verwendet werden.

     • Der ZFC-Inline-Vakuumfilter muss auf der Vakuumseite installiert werden. Das Eindringen von Staubpartikeln führt zur Verstopfung der Düse.

     • Bei ZH-D-Ejektoren mit Gehäuseanschluss muss der Auslassanschluss mit einem Schalldämpfer ausgestattet sein, um einen übermäßigen Geräuschpegel zu vermeiden.

     • Empfohlener Versorgungsdruck: 0,4–0,5 MPa. Ein langfristiger Dauerbetrieb unter vollen 0,6 MPa wird nicht empfohlen.

     • Minimieren Sie die Schlauchlänge zwischen Vakuumejektor und Saugnapf und reduzieren Sie das Rohrleitungsvolumen für eine schnellere Vakuumreaktion.
