Mittleres mechanisches Tellerventil mit 2/3 Anschlüssen der Serie VM2 (VM200).

Marke: SOLH von Richge Technology

Produktpositionierung

     Die Serie VM2 (VM200) ist ein mittelgroßes mechanisches Sitzventil mit 2/3 Anschlüssen, das vollständig mit SMC-Standardmodellen austauschbar ist. Es verfügt über eine zuverlässige Tellerdichtungskonstruktion und zeichnet sich durch eine bemerkenswert hohe Durchflusskapazität (Cv≈0,87), einen universellen Rc1/4-Standardanschluss, eine robuste Industriekonstruktion und vollständig austauschbare Antriebsköpfe aus. Es ist das gängige mechanische Steuerventil für die Erkennung von Hubgrenzen, den manuellen Betrieb und die Umschaltung des Luftkreislaufs an allen Arten automatisierter Maschinen.

Grundlegende technische Spezifikationen

  1 Grundparameter

     -- Seriencode: VM200 (Kurzname VM2)

     -- Schaltungstypen: 2-Port (VM22x), 3-Port (VM23x, normalerweise geschlossener NC als Standard)

     -- Struktur: Direktwirkender Tellerventiltyp mit ausgezeichneter Abdichtung und langer Lebensdauer

     - Anwendbare Flüssigkeit: Druckluft, Inertgas

     -- Betriebsdruckbereich: 0 ~ 1,0 MPa (vakuuminkompatibel)

     -- Umgebungs- und Mediumstemperatur: -5 ~ +60℃ (keine Vereisung erlaubt)

     -- Anschlussgewinde: Rc1/4 (02); optional NPT1/4 (N02), G1/4 (F02)

     -- Durchflussleistung: Effektive Querschnittsfläche 19 mm², Cv = 0,87

     -- Nettogewicht: Standardmodell 90 g

     -- Rohrleitungsanordnung: seitlicher Anschluss (01), unterer Anschluss (00)

     -- Schmierungsanforderung: Schmierfrei; ISO VG32-Turbinenölschmierung optional

  2. Gesamtaußenabmessungen (mm)

     -- Seitenanschlussversion: 17 × 44 × 25

     -- Version mit unterem Anschluss: 17 × 44 × 30

Schaltungsdefinition und Arbeitslogik (3-Port / 2-Port)

  1. 3-Port-Modell (VM23x, am häufigsten verwendet)

     -- Anschluss 1(P): Hauptluftzufuhreinlass

     -- Port 2(A): Steuersignalausgang

     -- Anschluss 3(R): Auslassanschluss

     - NC-Öffner-Logik: Unbetätigt → P von A getrennt, A mit R verbunden; Nach Betätigung → P verbindet sich mit A, A schaltet den Auspuff R ab

  2. 2-Port-Modell (VM22x)

     -- Anschluss 1(P): Flüssigkeitseingang

     -- Port 2(A): Steuerausgang

     -- Normalerweise geschlossen: Der Luftkanal öffnet sich, wenn er gedrückt wird, und schaltet sich sofort nach dem Loslassen ab

Vollständiges Portfolio an austauschbaren Aktuatorköpfen

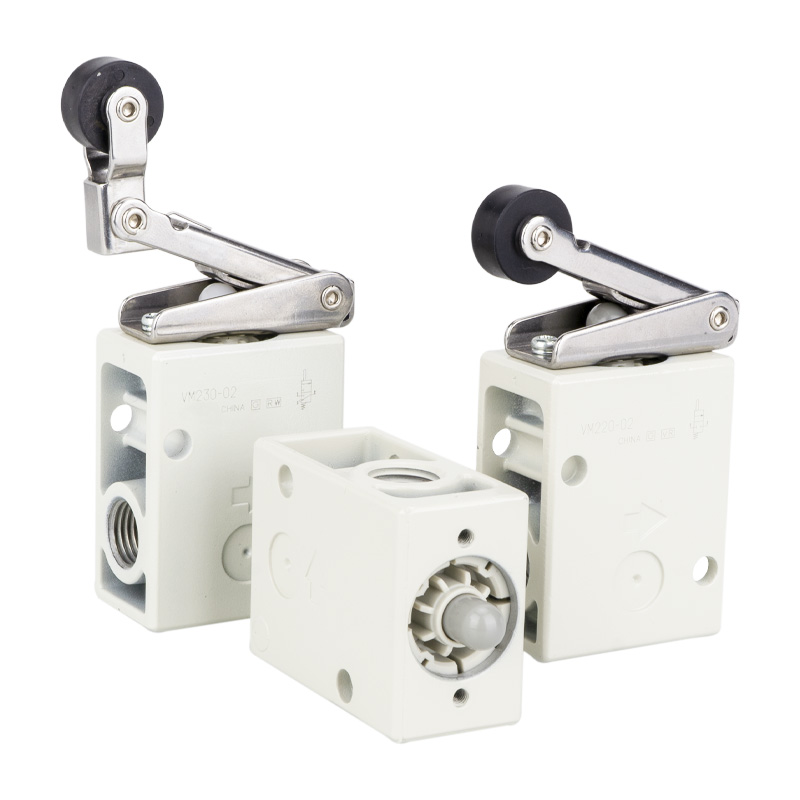

 1. Rollenhebeltyp (zur Hubbegrenzungserkennung am beliebtesten)

     -- VM231/221: Standard-Rollenhebel aus POM-Kunststoff

     -- VM231S/221S: Walze aus gehärtetem Stahl für schwere, abriebfeste Arbeitsbedingungen

     -- VM233/223: Einweg-Anti-Rückprall-Rollenhebel

  2. Ausführung mit geradem Kolben

     VM230/220: Standard-Druckkolben mit geradem Druck

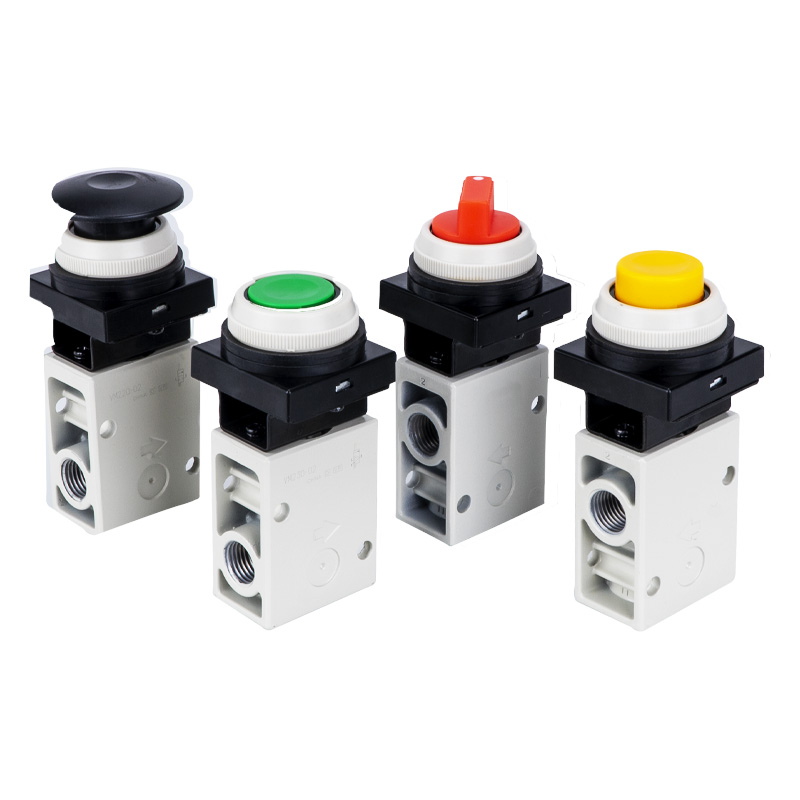

3. Drucktastentyp (für manuellen Jog-Betrieb)

     -- VM232/222: Flacher Standard-Drucktaster

     -- VM232Y/222Y: Gut sichtbarer gelber Pilzkopf für Not-Aus

     -- VM232G/222G: Grüne Anzeigedrucktaste

 4. Optionale Spezialantriebe

     Scharnierhebel, Kniehebel, arretierbarer Drehknopf, bidirektionaler Hebel und andere kundenspezifische Abzugsköpfe

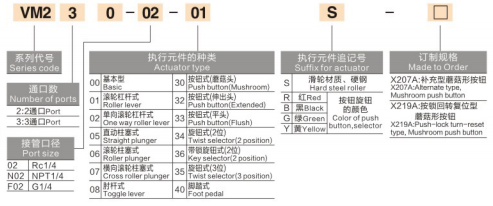

 Erklärung des Modellcodes

   1. (Beispiel: VM231-02-01S)

     -- VM231: 3-Port-Schaltung + Rollenhebelantrieb

     -- 02: Anschlussgewindegröße (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Anordnung der seitlichen Anschlüsse (00 = Anordnung der unteren Anschlüsse)

     -- S: Gehärtete Stahlwalze (kein Zusatz = Standard-POM-Walze)

     -- Farbsuffix: A=Standardschwarz; Y=gelber Pilz; G=grüne Taste

  2. Gemeinsame Standardmodelle

     -- VM231-02-01A: 3 Anschlüsse, POM-Rolle, Rc1/4, seitlicher Anschluss (universelles Allzweckmodell)

     -- VM231S-02-01A: 3 Anschlüsse, gehärtete Stahlrolle, Rc1/4, seitlicher Anschluss (stark abriebfeste Arbeitsbedingungen)

     -- VM230-02-00A: 3 Anschlüsse, gerader Kolben, Anschluss unten

     -- VM232Y-02-01A: Gelber Not-Aus-Pilzknopf mit 3 Anschlüssen, seitlicher Anschluss

Kernproduktvorteile

     -- Mittelhohe Durchflussleistung: Cv=0,87, fast achtmal höhere Durchflusskapazität als Mini-VM1 (Cv=0,11), perfekt passend zu Pneumatikkreisen mit mittlerem Durchfluss

     -- Universeller Rc1/4-Anschluss: Standardmäßige Gewindegröße für Automatisierungsgeräte mit ausgezeichneter modellübergreifender Kompatibilität

     -- Zuverlässige Tellerdichtung: Gute Luftdichtheit, Beständigkeit gegen Staubverschmutzung, schnelle Reaktion und längere Lebensdauer

     - Unterstützung für zwei Rohrleitungslayouts: Optionen für seitliche und untere Anschlüsse für eine flexible Anordnung dichter Schalttafeln

     - Vollständige Abdeckung des Stellantriebs: Rollenhebel, Stößel, Flachknopf und Pilzkopf verfügbar, um alle Szenarien mit mechanischer Begrenzung, manueller Tippbewegung und Not-Aus abzudecken

     - Robuste Hochleistungskonstruktion: Ventilkörper aus Metall; Suffix gehärtete Stahlrolle optional für rauen industriellen Dauerbetrieb

     - Schmierfreies Design: Geringer Wartungsaufwand, sauberer und umweltfreundlicher Betrieb des Luftkreislaufs

Typische Anwendungsszenarien

     -- Hubbegrenzungserkennung der Ausrüstung: Erkennung der vollständigen Position des Zylinders/Schiebetischs mit Rollenhebelantrieb

     -- Manuelle Tippsteuerung: Maschineninbetriebnahme und Panelbedienung vor Ort per Taster

     -- Sicherheits-Notfallverriegelung: Gelber Pilzkopf zur schnellen Unterbrechung des Luftkreislaufs

     - Vorrichtungs- und Vorrichtungsumschaltung: Pneumatische Schleifensteuerung zum Spannen/Entspannen

     -- Automatisierte Produktionslinien: Arbeitsplatzpositionssignal und mechanische Sicherheitsverriegelungsschaltungen

     -- Verpackungs-, Textil- und Druckmaschinen: Hochfrequente mechanische Trigger-Regelkreise

Auswahlvergleich: VM1 VS VM2 Kurzreferenztabelle

Zusammenfassung in einem Satz

     Das mittelgroße mechanische Tellerventil SOLH VM2 ist mit einem universellen Rc1/4-Anschluss, einer hohen Durchflusskapazität von Cv = 0,87, austauschbaren Betätigungselementen im gesamten Bereich und zwei seitlichen/unteren Verrohrungsoptionen ausgestattet und fungiert als standardmäßiges mechanisches Hauptstromsteuerventil für alle pneumatischen Schaltkreise der industriellen Automatisierung.
