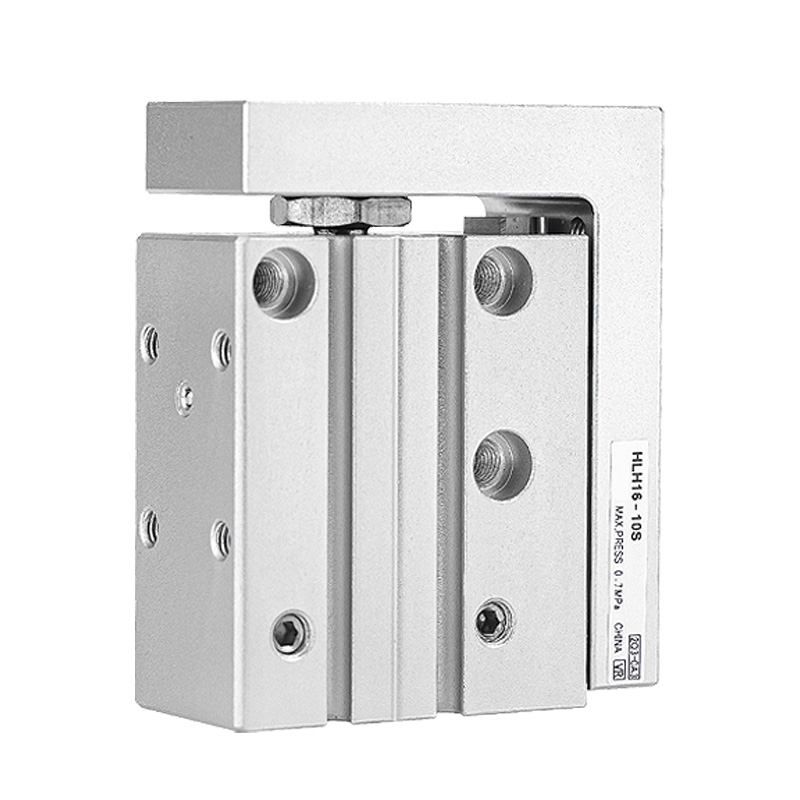

Seitenschienen-Präzisions-Linearschiebezylinder der HLH-Serie

Seitenschienen-Präzisions-Lineargleitzylinder der HLH-Serie (Kugelumlaufführung)

Marke:SOLH von Richge Technology

Produktpositionierung

     Die SOLH HLH-Serie ist ein linearer Gleitzylinder mit niedrigem Profil, der mit einer integrierten, seitlich montierten L-förmigen Kugelumlauf-Linearführungsschiene ausgestattet ist. Mit seinem ultradünnen, schlanken Gehäusedesign zur Einsparung von Installationsraum wurde es speziell für die Präzisionsmontage, die Positionierung leichter Lasten und Automatisierungsgeräte mit begrenztem Montagespielraum entwickelt.

Serienübersicht

     -- Seriencode: HLH (Design mit einseitiger Schiene, keine symmetrische Variante mit zwei Schienen)

     -- Führungssystem: Seitlich montierte Kugelumlauf-Linearführung (integrierte L-förmige Schiene)

     -- Betriebsart: Doppeltwirkender Hubzylinder

     - Anwendbares Medium: Saubere Druckluft (Filtrationsgenauigkeit ≥40 μm)

     - Kern-Wettbewerbsvorteile: Ultradünnes Profil, Befestigungslöcher in 4 Richtungen, Anordnung der Luftanschlüsse in 3 Richtungen, hervorragende Raumausnutzung

Tabelle der wichtigsten technischen Spezifikationen

Struktur- und Leistungsvorteile

  1. Integrierte seitliche L-förmige Kugelumlaufführungsschiene

     Die einteilige Schienen- und Schlittenstruktur sorgt für hervorragende Geradheit und Verdrehungspräzision; Das ultraschmale, dünne Gehäuse reduziert die Gesamteinbaubreite erheblich.

  2. Universelles 4-Wege-Montagelayout

     Montage-Gewindebohrungen an der Unterseite, der Seite, der Vorder- und Rückseite des Hauptkörpers; Flexible Befestigung aus vier Richtungen zur Anpassung an komplexe kompakte Geräteanordnungen.

  3. Flexible 3-Wege-Luftanschlusskonfiguration

     Lufteinlass-/-auslassöffnungen am hinteren Ende, seitlich und an der Vorderseite verfügbar; Äußerst freie Rohranordnung für eine saubere und ordentliche Leitungsführung.

  4. Montageflächen für zwei Geräte

     Gewindelöcher zur Werkzeugmontage sowohl auf der Oberseite als auch auf der Vorderseite des Schlittens; Positionierung der Stiftlöcher auf der oberen Ebene, um eine genaue Positionierung der Vorrichtung zu gewährleisten.

  5. Vorgefertigte Sensornuten

     Standard-Gleitschlitze auf beiden Seiten des Zylinderkörpers für einfache Installation und einstellbare Positionierung von Magnet-Reed-Schaltern.

  6. Eingebautes Schwimmgelenk

     Die schwimmende Verbindung zwischen Kolbenstange und Schlitten eliminiert seitliche Belastungen und schützt die innere Kolbenbaugruppe vor Schäden durch Durchbiegung.

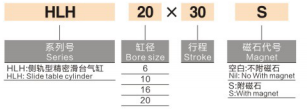

Benennungsregel für Modellcode

   1. Beispiel: HLH16×30S

     -- HLH: Seriencode für dünnen Gleitzylinder mit Seitenschiene

     -- 16: Zylinderbohrungsdurchmesser (mm)

     -- 30: Nennhublänge (mm)

     -- S: Eingebauter Permanentmagnetring (Standard-Werkskonfiguration)

Tabelle der theoretischen Ausgangskräfte (Einheit: N)

Richtlinien zur Modellauswahl und typische Anwendungen

  1. Wichtige Auswahlpunkte

     - Priorität bei Platzbeschränkungen: Wählen Sie HLH, wenn der Installationsspielraum extrem begrenzt ist und ein ultradünner, schmaler Schiebebetätiger erforderlich ist.

     -- Lastcharakteristik: Geeignet für leichte Hin- und Herbewegungen ohne offensichtliche exzentrische Seitenlast, hohe Anforderungen an die Wiederholpositioniergenauigkeit.

     -- Vergleich mit der HLQ-Serie: HLH dünner und platzsparender; HLQ-Doppelschiene mit höherer Steifigkeit und größerer Tragfähigkeit.

  2. Typische industrielle Anwendungsszenarien

     - Präzisionsmontageausrüstung für die 3C-Elektronik- und Halbleiterfertigung

     -- Automatische Mini-Testvorrichtungen und Inspektionsstationen

     - Leichte Präzisions-Klemm-, Schiebe- und Positionierungsmechanismen

     - Hin- und hergehende Bewegungseinheiten für leichte Lasten, installiert in schmalen, kompakten Maschinen

Zusammenfassung in einem Satz

     Der ultradünne seitliche L-Schienen-Lineargleitzylinder SOLH HLH verfügt über eine Kugelumlaufführung, unterstützt die 4-Wege-Montage und die 3-Wege-Luftanschlussanordnung mit integriertem Magnetring als Standard, der ideale pneumatische Aktuator mit geringer Last und Präzisionspositionierung für 3C- und Halbleiterautomatisierungsgeräte auf engstem Raum.
