Mechanisches Mini-Tellerventil der Serie VM1 (VM100) mit 2/3 Anschlüssen

Marke: SOLH von Richge Technology

 Produktpositionierung

     Bei der Serie VM1 (VM100) handelt es sich um mechanische Miniatur-Sitzventile mit 2/3 Anschlüssen, die vollständig mit den Originalmodellen von SMC austauschbar sind. Es verfügt über eine zuverlässige Tellerdichtungsstruktur mit ultrakompaktem, leichtem Design, einen großen Betriebsdruckbereich, der Vakuum und Überdruck abdeckt, und zahlreiche austauschbare Betätigungsköpfe. Wird häufig zur Erkennung der Geräteposition, zur Hubbegrenzungserkennung, zum manuellen Tippbetrieb und zum Schalten kleiner Luftkreisläufe in kompakten automatisierten Maschinen verwendet.

Technische Kerndaten (VM100-/VM1-Serie)

  1 Grundparameter

     -- Schaltungsarten: 2-Port (NC/NO), 3-Port (N.C./N.O.)

     -- Struktur: Direkt wirkender Tellerventiltyp mit dichter Dichtleistung

     -- Anwendbare Flüssigkeit: Druckluft, Inertgas

     - Betriebsdruckbereich: -100 kPa ~ 1,0 MPa (vakuumkompatibel)

     -- Umgebungs- und Mediumstemperatur: -5 ~ +60 ℃ (keine interne Vereisung)

     -- Anschlussgewindegrößen: M5, Rc1/8 (NPT1/8 und G1/8 optional)

     -- Durchflusskapazität: Cv=0,11, effektive Querschnittsfläche 2,5 mm²

     -- Nettogewicht: Version mit seitlichem Anschluss 60 g, Version mit unterem Anschluss 67 g (ultraleicht)

     - Optionen für die Rohrleitungsanordnung: seitlicher Anschluss, unterer Anschluss

     - Schmierungsanforderung: Schmierfreier Betrieb

  2. Gesamtabmessungen

     -- Modell mit seitlichem Anschluss: 11 × 36 × 16 mm

     -- Modell mit Bodenanschluss: 11 × 28 × 25 mm

 Schaltungsdefinition und Arbeitslogik (3-Port / 2-Port)

   1. 3-Port-Typ (VM13x, am beliebtesten)· Port 1(P): Luftzufuhreinlass

     -- Port 2(A): Steuerausgang

     -- Anschluss 3(R): Auslassanschluss

     -- Normalerweise geschlossen NC: Unbetätigt → P von A abgeschnitten, A mit R verbunden

     -- Normalerweise offen NO: Unbetätigt → P mit A verbunden, A von R getrennt

   2. 2-Port-Typ (VM12x)

     -- Anschluss 1(P): Flüssigkeitseingang

     -- Port 2(A): Steuerausgang

     -- Normalerweise geschlossene Logik: Der Luftdurchlass öffnet sich, wenn gedrückt wird, und schließt sich, wenn er losgelassen wird

Umfassendes Sortiment an austauschbaren Betätigungsköpfen

 1. Grundlegende Ausführung mit geradem Kolben

     -- VM130 / VM120: Standardkolben mit 4,8 mm Hub

     -- VM130U / VM120U: Kurzer Kolben mit 2,5 mm Hub

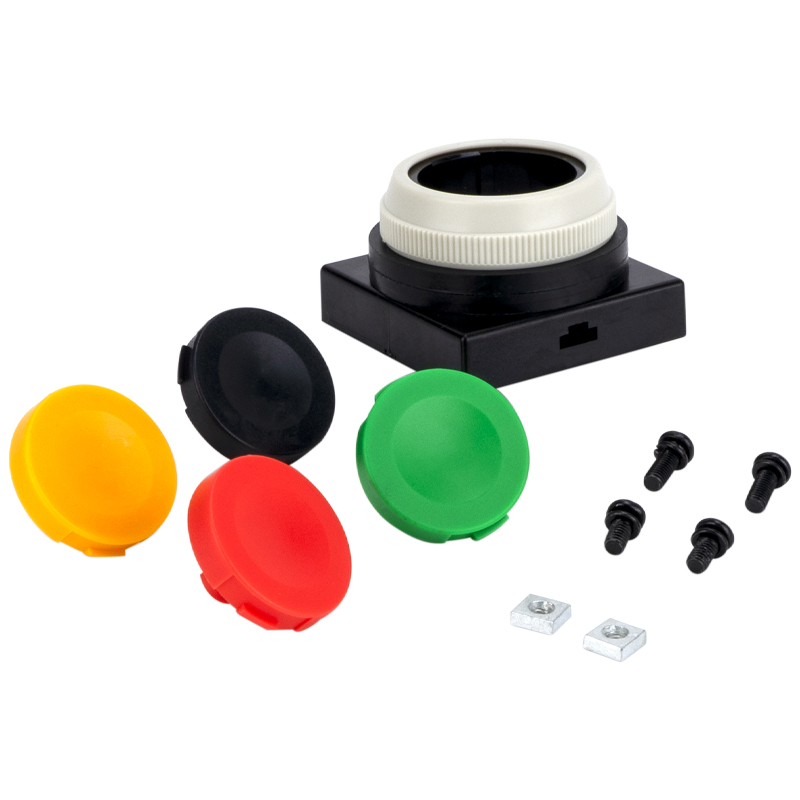

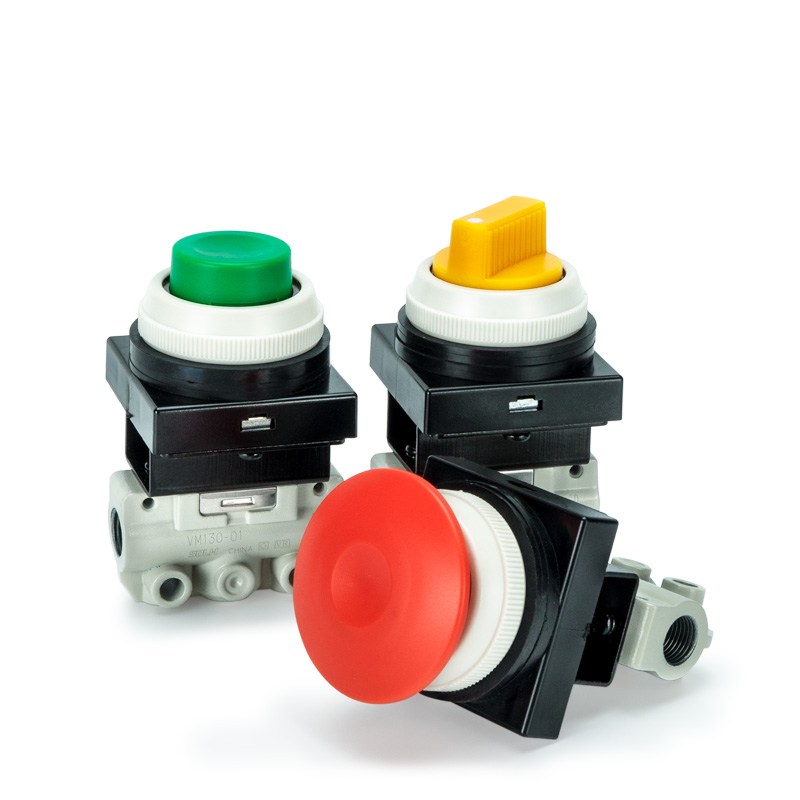

 2. Drucktastentyp (manueller Jog-Betrieb)

     -- VM132 / VM122: Flacher Standard-Drucktaster

     -- VM132Y / VM122Y: Gelber Pilzkopf für Not-Aus und gute Sichtbarkeit

     -- VM132G / VM122G: Grüne Anzeigedrucktaste

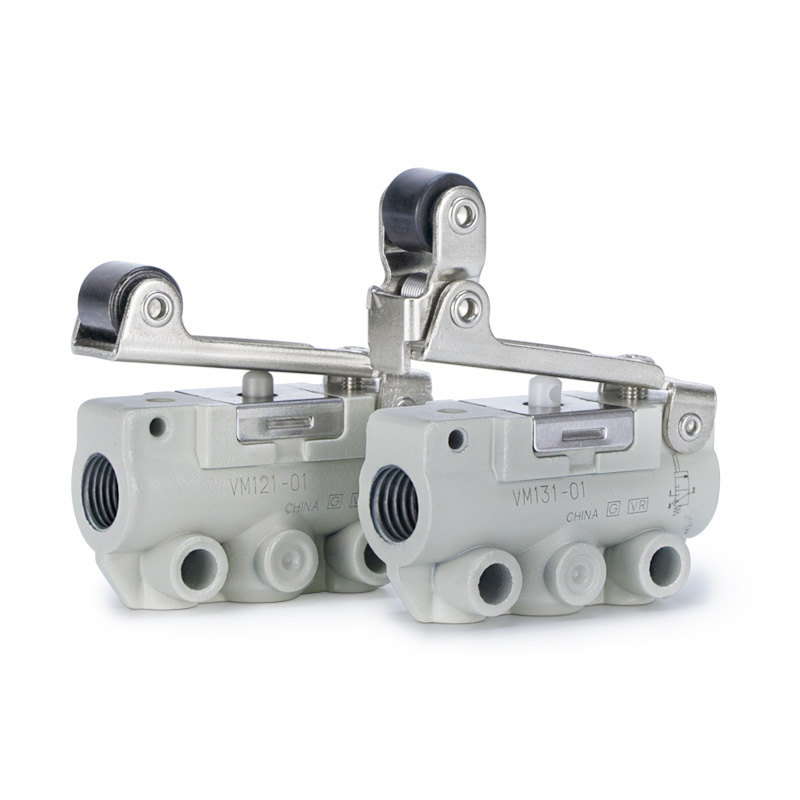

  3. Rollenhebeltyp (Hub- und Endlagenerkennung)

     -- VM131 / VM121: Standard-Rollenhebel mit geradem Griff

     -- VM131U / VM121U: Rollenhebel mit kurzem Hub

     -- VM133 / VM123: Einweg-Anti-Rückprall-Rollenhebel

  4. Optionale zusätzliche Aktuatoren

     Scharnierhebel, Kniehebel, arretierbarer Drehknopf und weitere individuelle Abzugsköpfe

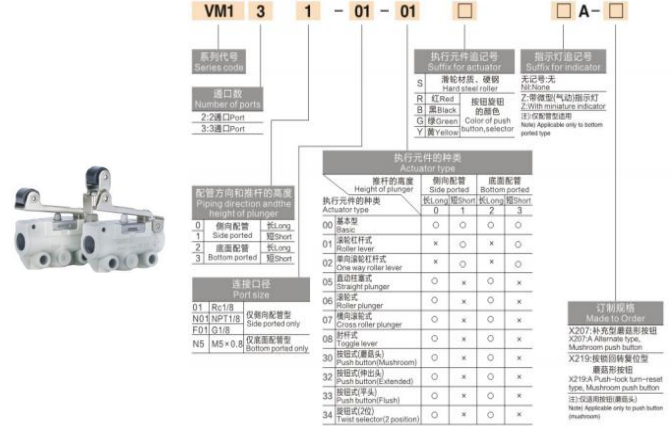

 Erklärung des Modellcodes

  1.  (Beispiel: VM131-01-01A)

     -- VM131: 3-Port-Schaltung + Rollenhebelantrieb

     -- 01: Anschlussgewindecode (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     - 01: Anordnung der seitlichen Anschlüsse (02 = Anordnung der unteren Anschlüsse)

     -- Suffixcode: A=Standard; Y=gelber Pilz; G=grüner Knopf; U=Kurzhub

  2. Gängige Standardmodelle

     -- VM131-01-01A: 3-Port-Rollenhebel, Rc1/8, seitlicher Port (am häufigsten verwendet)

     -- VM132-M5-00A: Flachdrucktaster mit 3 Anschlüssen, M5-Gewinde, Anschluss unten

     -- VM130U-01-N01Y: Kurzer Kolben mit 3 Anschlüssen, NPT1/8, gelber Pilz-Notfallkopf

Kernproduktvorteile

     -- Ultraklein und ultraleicht: Nur 60 g bei 11 mm schmaler Breite, perfekt für die interne Maschineneinbettung und die Installation dichter Plattenstapel

     -- Großer universeller Druckbereich: Kompatibel mit Vollvakuum bis zu 1,0 MPa Überdruck für die Mehrzweck-Kreislaufsteuerung

     -- Langlebige Tellerdichtungsstruktur: Hervorragende Luftdichtheit, lange Lebensdauer und hohe Beständigkeit gegen Staubverschmutzung

     -- Flexible Verrohrung und Montage: Anschlussoptionen seitlich/unten, seitliche Montage, untere Montage, optionaler Halterungssockel (VM1-B)

     --Schmierfreies Design: Geringe Wartungskosten und sauberer Luftkreislaufbetrieb

     - Komplettes Aktuator-Portfolio: Passend für manuelles Joggen, Hubbegrenzung, Sicherheits-Not-Aus und alle Arbeitsszenarien mit mechanischem Auslöser

Typische Anwendungsszenarien

     -- Maschinenhub-Endschalter: Rückmeldung der Zylinder-Vollhubposition

     -- Manuelles Joggen und Geräteinbetriebnahme: Manueller Test der Luftkreisläufe per Bedienfeldtaste

     -- Sicherheitsverriegelung und Not-Aus-Schleifen: Gelber Pilzkopfbetätiger für Maschinensicherheit

     -- Mini-Vorrichtungen und Spannvorrichtungen: pneumatische Umschaltung Spannen/Entspannen

     -- Vakuumsteuerkreise: Stabiles Schalten unter Vakuumbedingungen von -100 kPa

     -- Allgemeine Automatisierungsausrüstung: Mechanische Trigger-Luftsignal- und Positionsrückmeldungskreise

Zusammenfassung in einem Satz

     Das mechanische Miniatur-Tellerventil SOLH VM1 verfügt über ein ultraleichtes, kompaktes Gehäuse von 60 g, eine zuverlässige Tellerabdichtung, einen Betriebsbereich von vollem Vakuum ~ 1,0 MPa, eine Anordnung mit zwei seitlichen/unteren Anschlüssen und vollständig austauschbare Betätigungsköpfe und dient als bevorzugtes mechanisches Auslöseluftregelventil für alle kleinen automatisierten Geräte.
