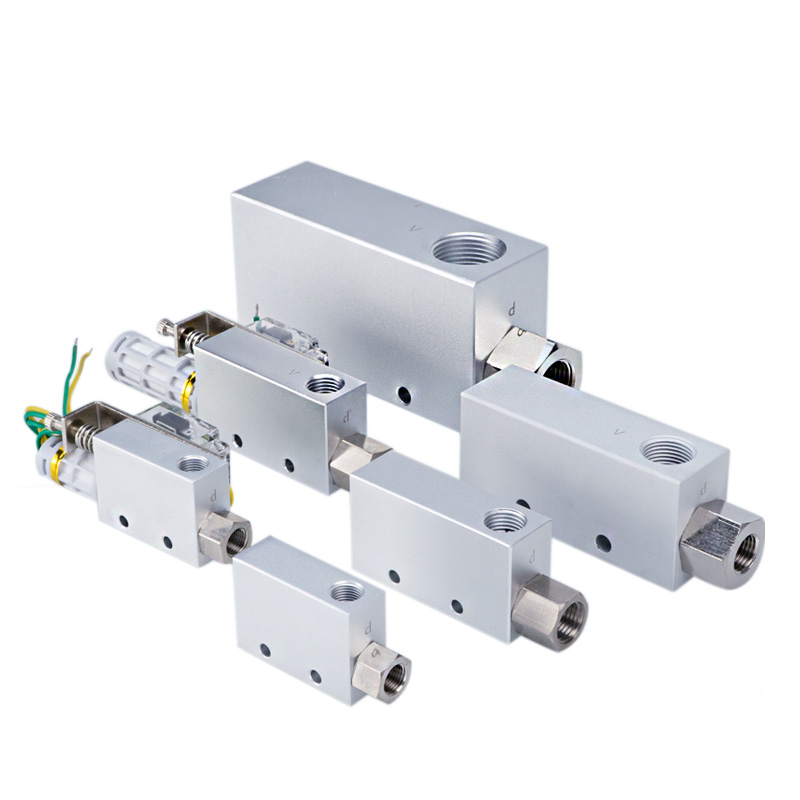

Vakuum-Ejektor der CV-Serie

Vakuum-Ejektor der CV-Serie | Modularer Vakuumgenerator im SOLH-Convum-Stil

Marke: SOLH von Richge Technology | Direkter Ersatz für den CONVUM Vakuumgenerator

1. Produktübersicht

     CONVUM ist ein etablierter japanischer Hersteller von Vakuumsystemen, bekannt für integrierte, modulare und äußerst zuverlässige Vakuumejektoren. Die SOLH-Ersatzversion übernimmt die klassische Struktur und das Benennungssystem. Es ist die gängige Wahl für 3C-Elektronik und Roboterautomatisierung.

2. Modellbenennungsregel

 Beispiel:Lebenslauf-10HS-MD

     • Lebenslauf: Seriencode für Vakuum-Ejektor im Convum-Stil

     • 15.10.20.25.30: Düsengröße. Größere Zahl = höherer Durchfluss und höhere Saugleistung

     • HS / LS: Leistungsnote

￮ HS: Hochvakuumtyp, hohes Vakuumniveau für schwere und versiegelte Werkstücke

￮ LS: Typ mit hohem Durchfluss, großer Ansaugstrom für poröse/undichtige Anwendungen

     • M: Standard-Schalldämpfer (Geräusch 80–85 dB)

     • D: Hochleistungsschalldämpfer (geräuscharm 58–65 dB)

     • CK: Ausgestattet mit Vakuum-Druckschalter (Signalrückmeldung)

     • DK: Druckschalter + 1 m Kabel

     • K25L: Eingebautes DC24V-Magnetventil für automatisches Ein-/Ausschalten des Vakuums

3. Klassifizierung und Konfiguration der vollständigen Serienmodelle

  3.1 Basisversion (ohne Schalldämpfer)

  3.2 Schalldämpferversion (Standard / Low Noise)

  3.3 Druckschalterversion (mit Signalrückführung)

  3.4 Magnetventilversion (Autovakuum und Vakuumunterbrechung)

4. Leistungsvergleich zwischen HS-Hochvakuum und LS-Hochfluss

5. Kurzanleitung zur Auswahl

  1. Wählen Sie zunächst die Düsengröße aus

￮ Kleiner Saugnapf / leichtes Werkstück: Serie 10 / 15

￮ Mittlerer Saugnapf / normales Werkstück: 20er Serie

￮ Großer Saugnapf / Platte / Glas: Serie 25/30

  2. Leistungsart auswählen

￮ Starke Saugwirkung und kein Herunterfallen: Wählen Sie HS

￮ Höherer Durchfluss und schnellere Aufnahme: Wählen Sie LS

  3. Wählen Sie optionales Zubehör aus

￮ Lärmempfindliche Werkstatt: Wählen Sie D-Hochleistungsschalldämpfer

￮ Benötigen Sie ein Vakuum-Feedbacksignal: Wählen Sie den CK-Druckschalter

￮ Automatisches Vakuum/Ablassen: Wählen Sie das eingebaute Magnetventil K25L

6. Kernvorteile der SOLH-Ersatzversion

     • 1:1 austauschbar mit CONVUM: Einbaumaße, Anschlussschnittstelle und Leistung vollständig kompatibel, direkter Drop-in-Austausch.

     • Vollständiges Konfigurationsportfolio: Grundgerät, integriertes Ventil, Druckschalter- und Schalldämpferoptionen, Komplettlösung.

     • Hervorragendes Preis-Leistungs-Verhältnis: Der Preis beträgt 1/3 bis 1/2 des importierten Originals, ideal zur Reduzierung der Maschinenkosten in der Massenproduktion.

     • Geräuscharme Option verfügbar: Version mit hohem Schalldämpfer bis zu 58 dB für eine ruhige Werkstattumgebung.

     • Wartungsfreies Design: keine beweglichen Teile, lange Lebensdauer, geeignet für 24h Dauerbetrieb.
