Vakuumejektor der Serie ZH-X185

Vakuumejektor der Serie ZH-X185 | High-Flow-Düse mit 2-in-1-Funktion

Marke: SOLH von Richge Technology | SMC-kompatibler pneumatischer 2-Wege-Auswerfer

1. Produktübersicht

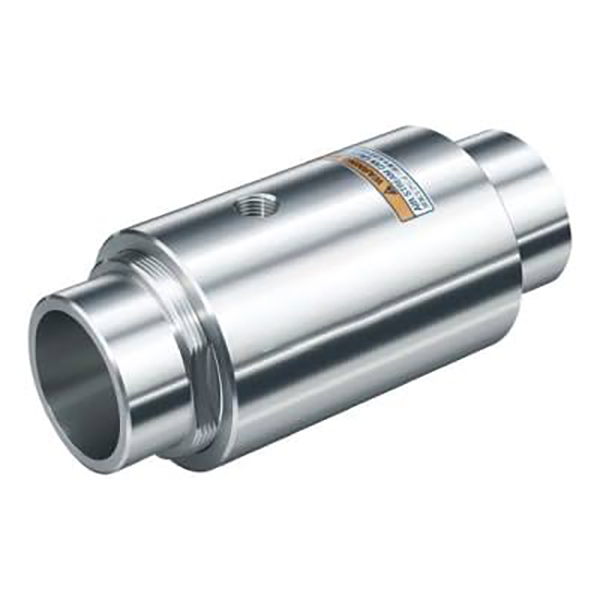

     ZH-X185 integriert einen Hochleistungs-Vakuumgenerator und eine Hochleistungs-Luftblasdüse in einer Einheit. Ausschließlich mit Druckluft betrieben, kein Strom erforderlich und keine beweglichen Komponenten. Es kann zur Staubabsaugung, Materialabsaugung und -förderung, Luftspülung, Kühlung und Spanentfernung eingesetzt werden.

2. Kernfunktion: 2-in-1-Betrieb

     • Vakuummodus – Hoher Saugfluss

￮ Staub, Schweißrauch, Späne, Pulver, Kleinteile und Schüttgutförderung absaugen

     • Blasmodus – Hoher Luftaustrittsstrom

￮ Wasser trocknen, Schneidspäne einblasen, Formkühlung, Staubreinigung und Spülung

3. Wichtigste technische Spezifikationen (SOLH / SMC austauschbar)

     • Arbeitsmedium: Druckluft

     • Versorgungsdruck: 0～0,7 MPa, empfohlener Betriebsdruck 0,4–0,5 MPa

     • Umgebungstemperatur: -5～60℃

     • Flussverstärkungsverhältnis

￮ Vakuumsaugstrom ≈ 3-faches Zuluftvolumen

￮ Ausblasvolumenstrom ≈ 4-fache Zuluftmenge ausblasen

     • Struktur: Innenkanal mit großer Bohrung, ermöglicht den Durchgang von Spänen und Staub und verhindert Verstopfungen

     • Material: Gehäuse aus Aluminiumlegierung, leicht und langlebig

     • Montage: Ausgestattet mit Montagehalterung für einfache Installation

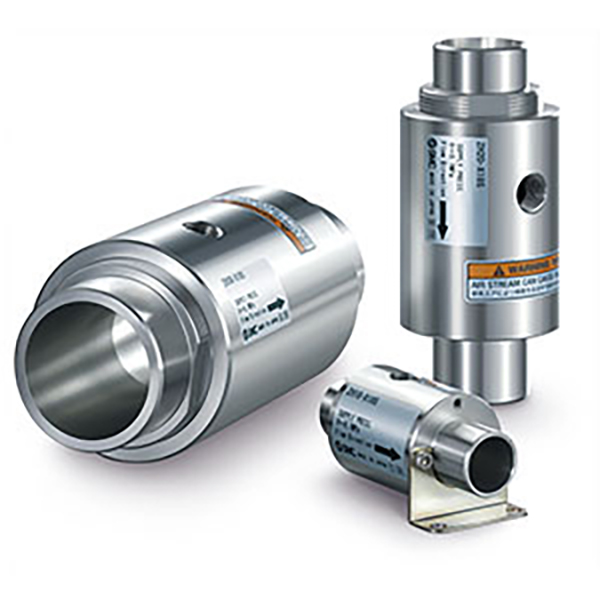

4. Standardmodelle und Bohrungsgrößen (mit Halterungsversion B)

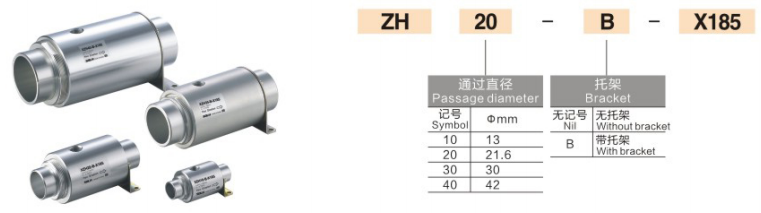

5. Erklärung des Modellcodes (ZH20-B-X185)

     • ZH: Vakuum-Ejektor-Serie

     • 20: Code für die Bohrungsgröße (10 / 20 /30 /40)

     • B: Mit Montagehalterung

     • X185: Düse mit hohem Durchfluss, 2-in-1-Funktion

6. Wichtige Produktmerkmale

     • 2-in-1-Doppelfunktion: Wechseln Sie zwischen Vakuumsaugen und Luftblasen, indem Sie einfach die Richtung der Rohrleitungsverbindung ändern

     • Hohe Durchflussleistung: Starke Saug- und Blasleistung für hohe Arbeitseffizienz

     • Große Innenbohrung: Kann Schneidspäne, Staub und feine Partikel absaugen, geringes Verstopfungsrisiko

     • Wartungsfrei: Kein Motor, keine Lager oder elektrische Kontakte

     • Explosionsgeschützte Sicherheit: Vollständig pneumatische Konstruktion, geeignet für gefährliche Arbeitsumgebungen

     • Vorinstallierte Halterung: Einfache und flexible Montage

7. Typische Anwendungsszenarien

     • Vakuumsauganwendungen: Schweißrauchabsaugung, Staubentfernung, Pulverförderung, Schüttguttransfer, leichte Werkstückaufnahme

     • Luftblasanwendungen: Werkstücktrocknung, Späneblasen, Formkühlung, Staubentfernung und Wasserentfernung

8. ZH-X185 VS Standard ZH Vakuumejektor
