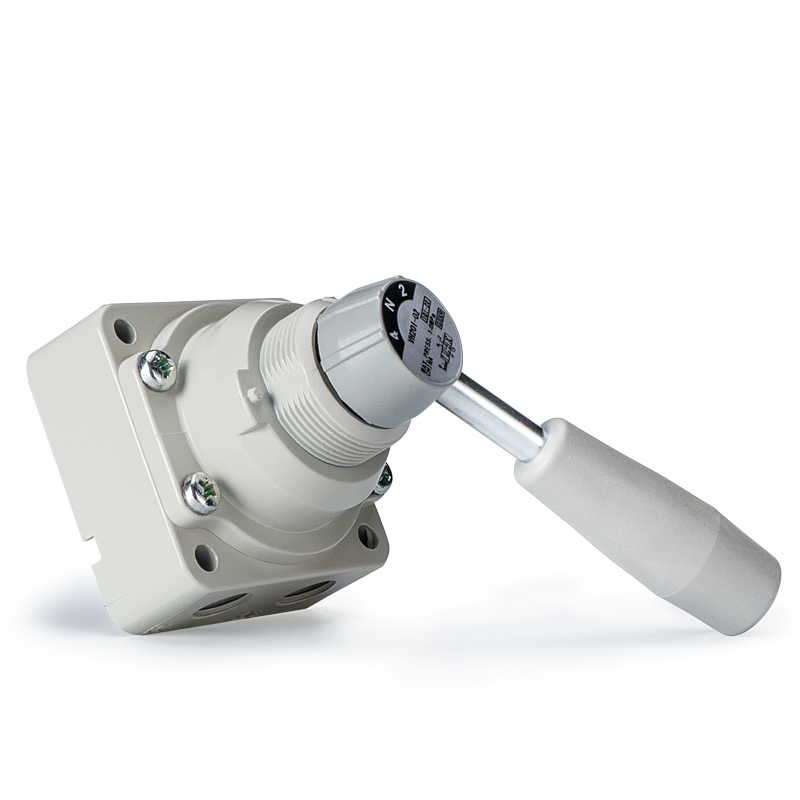

Manuelles 4-Wege-Handdrehventil der Serie VH

Marke: SOLH von Richge Technology

Produktpositionierung

     Bei der VH-Serie handelt es sich um ein manuelles 4-Wege-Drehhandventil, das durch eine 90°-Drehung des Griffs zum Umschalten der Luftkreisläufe betätigt wird. Es wird häufig für manuelle Richtungsänderungen, Geräteinbetriebnahme, Not-Aus und Luftquellenumschaltung in pneumatischen Systemen verwendet und zeichnet sich durch eine einfache mechanische Struktur, stabile Zuverlässigkeit und klare visuelle Positionsanzeige aus.

Kernstruktur und Arbeitsprinzip

     -- Ventiltyp: manuelles 4-Wege-Drehschieberventil

     -- Betriebsmodus: 90°-Griffdrehung zum Positionswechsel

     -- Anschlussdefinition: P-Versorgungseingang, A/B-Arbeitsausgangsanschlüsse, R-Auslassanschluss

     -- Drei Standard-Center-Funktionen:

        1. Mitte geschlossen (Modell 200/210): Alle Anschlüsse in der Mittelposition abgedichtet, um den Zylinderdruck aufrechtzuerhalten

        2. Mittlerer Auslass (Modell 201/211): Anschluss A und B sind zur vollständigen Druckentlastung mit dem Auslass verbunden

        3. 2-Position (Modell 202/212): Keine Mittelposition, nur zwei Zustände P→A / P→B

     -- Dichtungsstruktur: Präzisions-Rotationsspulendichtung mit extrem geringer interner Leckage

     --Montageoptionen: seitliche Rohrleitungen / untere Rohrleitungen; Schalttafeleinbau / Direktmontage des Ventilgehäuses.

Vollständige technische Spezifikationen

  1. Universelle allgemeine Parameter

     - Anwendbare Flüssigkeit: Druckluft

     - Prüfdruck: 1,5 MPa

     -- Max. Betriebsdruck: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Umgebungs- und Mediumstemperatur: -5 ~ +60℃ (keine Vereisung erlaubt)

     --Betriebsdrehwinkel: 90°

     -- Schmierungsanforderung: Schmierfrei; ISO VG32-Turbinenölschmierung optional

     -- Material: Ventilkörper – Zinklegierung / Aluminiumdruckguss; Griff – technisches Harz

  2. Tabelle mit Seriengrößen und Anschlussparametern

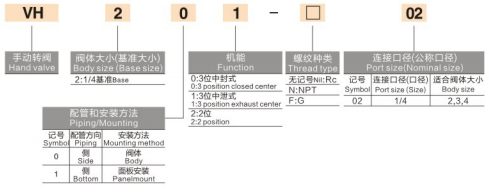

Erklärung des Modellcodes

  1. Beispiel: VH210-02

     -- VH: Basisseriencode

     -- 2: Größencode (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Rohrleitungslayout (0 = seitlicher Anschluss, 1 = unterer Anschluss)

     -- 0: Center-Funktion (0=Center geschlossen, 1=Center-Auspuff, 2=2-Position)

     - 02: Anschlussgrößencode (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Beliebte Standardmodelle

     -- VH210-02: 1/4", Anschluss unten, 3-Positionen mittig geschlossen (am häufigsten verwendet)

     -- VH200-02: 1/4", seitliche Leitungen, 3-Positionen mittig geschlossen

     -- VH201-02: 1/4", seitliche Verrohrung, 3-Positionen-Mittelauspuff

    -- VH310-03: 3/8", Anschluss unten, 3-Positionen-Mitte geschlossen

 Kernproduktvorteile

  1. Intuitive Bedienung mit integrierter Positionssperre

      90°-Drehgriff mit gut sichtbarer Schaltposition; Die integrierte mechanische Positionierungssperre verhindert versehentliche Fehlbedienungen.

  2. Drei zentrale Funktionsoptionen für unterschiedliche Arbeitsbedingungen

     - Mitte geschlossen (200/210): Halten Sie den Zylinderklemmdruck während der Geräteabschaltung aufrecht

     - Zentralauslass (201/211): Sichere Druckentlastung und vollständige Systementlüftung für Wartungsarbeiten

     -- 2-Position (202/212): Einfache bidirektionale Umschaltung ohne Zwischenhalteposition

  3. Hochflexibles Multi-Mount-Design

     Unterstützt sowohl seitliche als auch untere Rohrleitungsanordnungen; Es stehen zwei Installationsmethoden zur Verfügung: Einbau in die Schalttafel oder direkte Befestigung des Ventilgehäuses.

  4. Robust, lange Lebensdauer und wartungsfrei

      Robuste Rotationsdichtungsstruktur mit hervorragender Staub- und Schmutzbeständigkeit; keine routinemäßige Schmierung oder Wartung erforderlich.

Typische Anwendungsszenarien

     -- Manuelle bidirektionale Umschaltung für Pneumatikzylinder

     -- Vorübergehende manuelle Steuerung, Druckentlastung während der Inbetriebnahme und Wartung der Ausrüstung

     -- Not-Aus-Isolierung und Luftzufuhrabschaltung für Maschinensicherheitsverriegelung

     -- Manuelle Auslösestationen für halbautomatische Produktionsanlagen

     -- Demonstration pneumatischer Schaltkreise und Prüfstände für grundlegende Steuerungslehre

Zusammenfassung in einem Satz

     Das manuelle 4-Wege-Drehhandventil SOLH VH verfügt über einen 90°-Drehbetrieb, drei austauschbare Mittelfunktionen, seitliche/untere Verrohrungsoptionen und zwei Platten-/Ventilmontagemethoden und dient als standardmäßige Universalkomponente für manuelles pneumatisches Schalten, Inbetriebnahme vor Ort und sichere Luftkreistrennung.
