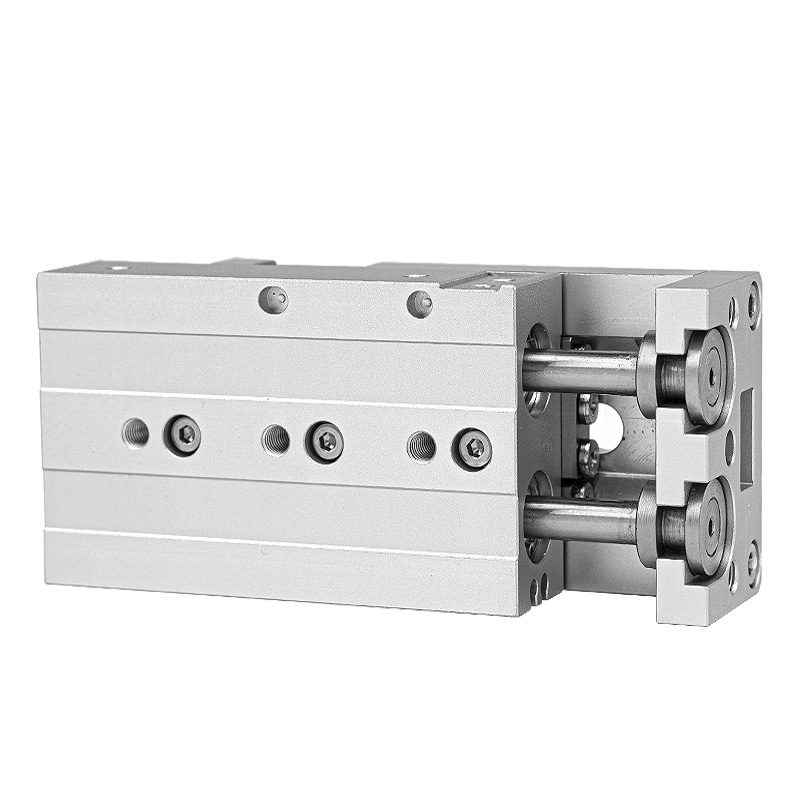

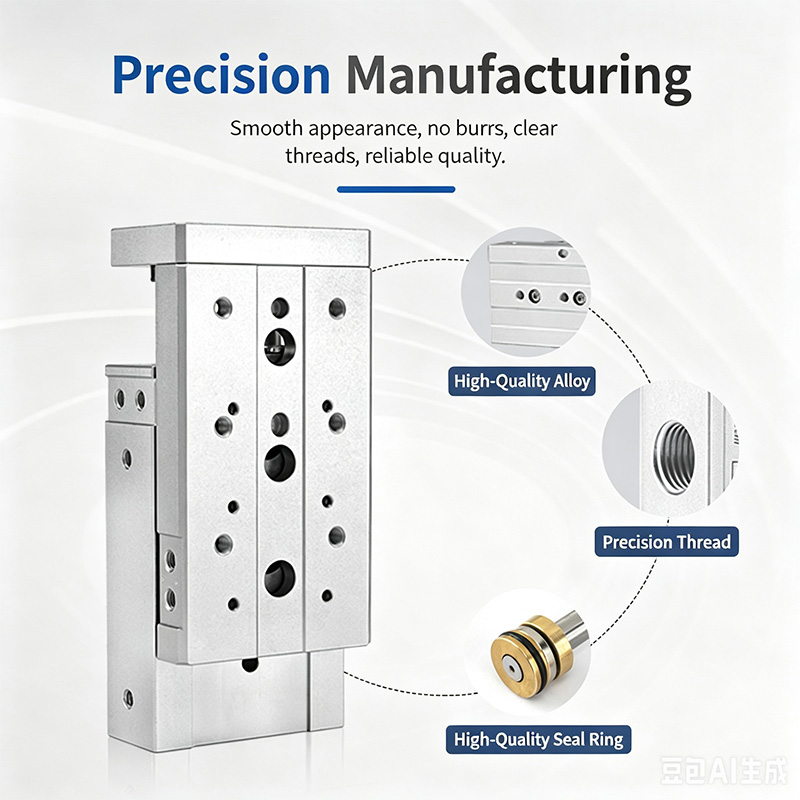

Doppelwellen-Präzisions-Gleitzylinder der HLS-/HLSL-Serie (Typ mit Kreuzrollenführung)

Marke:SOLH von Richge Technology

Produktpositionierung

     Der Präzisions-Gleitzylinder der Serie SOLH HLS/HLSL mit zwei Wellen verwendet eine Kreuzrollen-Linearführung als Kernführungskomponente. Im Vergleich zu HLQ-Kugelumlaufzylindern bietet er eine weitaus höhere Steifigkeit, eine bessere Wiederholgenauigkeit bei der Positionierung und einen stärkeren Widerstand gegen exzentrische Seitenlasten und passt perfekt zu hochpräzisen Montage- und Positionierungsprozessen mit hoher Last.

Serienklassifizierung: HLS VS HLSL

     -- HLS-Standardtyp: Zylinderkörper auf einer Seite des Schlittens montiert, kompakte Gesamtbreite. Geeignet für begrenzten Einbauraum, mittlere bis kleine Lastbedingungen ohne offensichtliche exzentrische Versatzlast.

     - Symmetrischer HLSL-Typ: Zylinder mittig zwischen zwei parallelen Kreuzrollenführungen, gleichmäßige Kraftverteilung, deutlich verbesserte Steifigkeit und hohe Tragfähigkeit. Erste Wahl für schwere Lasten, exzentrische Lasten und hochpräzise Arbeitsszenarien.

Tabelle der wichtigsten technischen Spezifikationen

Struktur- und Kernleistungsvorteile

  1. Kreuzrollen-Linearführung (Rollenlinienkontaktdesign)

     - Die Linienkontaktlagerstruktur bietet extreme Steifigkeit, hervorragende Geradheit und Verdrehungspräzision, hohe Schlagfestigkeit und stabilen Betrieb unter hoher Last. Integriertes einteiliges Führungsschlittendesign mit extrem geringer Reibung, extrem sanfter Bewegung und verlängertem Wartungszyklus.

  2. Eingebautes Schwimmgelenk

    -- Die elastische schwimmende Verbindung zwischen Kolbenstange und Schlittenplattform gleicht seitliche Kräfte und exzentrische Drehmomente aus und vermeidet so ein Durchbiegen der Kolbenstange und Schäden durch Überlastung.

  3. Doppelte parallele Kolbenstangen

    -- Doppelter Schubausgang, hervorragende Torsionsfestigkeit, hohe Positionierungsgenauigkeit unter Belastung.

  4. Multidirektionale Universalmontage

     -- Montagegewindebohrungen an der Unterseite, an der Vorderseite und an den Seitenflächen für die Installation in drei Richtungen; Auf der Basis vorgefertigte Präzisions-Positionierungsstiftlöcher für eine schnelle und genaue Positionierung.

  5. 3-seitige Werkzeugmontageflächen

     - Gewindebohrungen für die Befestigung der Vorrichtung auf der Oberseite und der Vorderseite des Schlittens, Positionierung der Stiftlöcher auf der oberen Ebene des Schlittens, um eine wiederholbare Genauigkeit der Positionierung der Vorrichtung zu gewährleisten.

  6. Vorgefertigte Sensorinstallationsnuten

     -- Standard-Gleitschlitze auf der Zylinderseite für flexible Installation und Positionsanpassung von Magnetschaltern.

  7. Diversifizierte Puffer- und Limit-Stop-Optionen

     -- Fester Luftpuffer, einstellbarer Luftpuffer (A/AS/AF), hydraulischer Stoßdämpferpuffer (B/BF) und mehrere externe mechanische Endanschlagblöcke sind optionale Kombinationen.

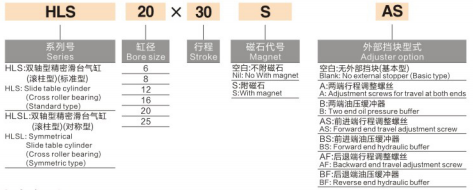

Benennungsregel für Standardmodelle

  1. Beispielmodell: HLS20×30SAS

     -- HLS = Standard-Seitenzylinderserie; HLSL = Symmetrisch zentrierte Serie mit hoher Steifigkeit

     -- 20 = Zylinderbohrungsdurchmesser (mm)

     -- 30 = Nennhublänge (mm)

     -- S = Eingebauter Permanentmagnetring (Standard-Werkskonfiguration)

     -- A = Einstellbarer Luftpuffer an beiden Enden

        AS = Einstellbarer Luftpuffer nur am vorderen Hubende

        AF = Einstellbarer Luftpuffer nur am Rückhubende

     -- B = Hydraulikölpuffer an beiden Enden

        BF = Hydraulikölpuffer nur am Ende des Rückhubs

Theoretische Ausgabeschubtabelle (Einheit: N)

Auswahlrichtlinien und typische Anwendungsszenarien

  1. Auswahlvorschläge

     -- HLS-Standardmodell: Kompakter Einbauraum, mittlere bis kleine Last, keine offensichtliche exzentrische Versatzlast

     - Symmetrisches HLSL-Modell: Prioritätsauswahl für schwere Lasten, exzentrische Seitenlasten, ultrahohe Steifigkeit und ultrapräzise Positionierungsanforderungen

  2. Typische industrielle Anwendungen

     -- Präzisionsmontage, automatische Positionierung, pneumatische Spann- und Werkstückübergabestationen

     - Produktionslinien für die Halbleiter- und elektronische Automatisierung

     - Hochpräzise Prüfinstrumente, medizinische Automatisierungsgeräte, Vorrichtungsmechanismen für Werkzeugmaschinen

Zusammenfassung in einem Satz

     Der SOLH HLS/HLSL-Kreuzrollen-Doppelwellen-Gleitzylinder verfügt über eine hochsteife Linienkontakt-Kreuzrollenführung mit zwei Standard-/symmetrischen Varianten, ausgestattet mit optionalem Luft-/Hydraulikpuffer und antiexzentrischem Schwimmgelenk-Design, dem Premium-Hochleistungs-Ultrapräzisions-Linearaktuator für Halbleiter-, Medizin- und Hochlast-Präzisionsautomatisierungsgeräte.
