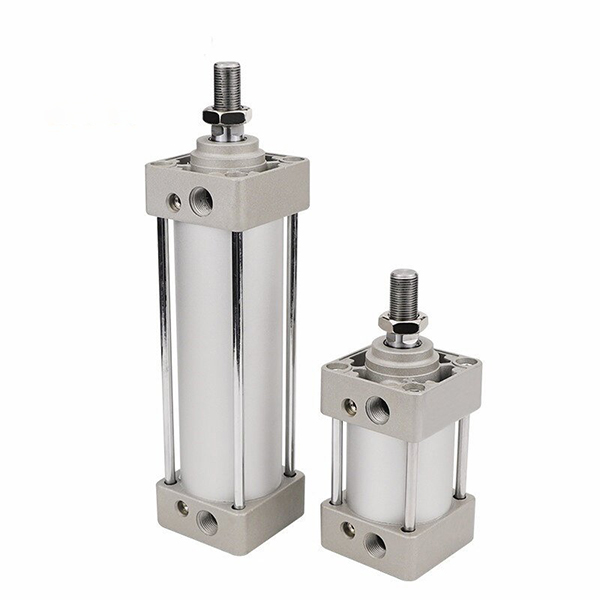

Der leichte Spurstangen-Standardzylinder SOLH MBB ist ein verbessertes Leichtbaumodell, 10 % leichter als die herkömmliche MB-Serie und vollständig konform mit den ISO15552-Standards für den direkten Ersatz importierter Spurstangenzylinder. Mit doppelseitig verstellbarem Luftkissen und quadratischen Endkappen sorgt es für hohe Steifigkeit, geringe Geräuschentwicklung und stabilen ölfreien Betrieb und eignet sich für Arbeitsbedingungen mit mittlerer Belastung und hoher Frequenz. Es deckt mehrere Varianten und vielfältige Montagemöglichkeiten ab, die häufig in Förderanlagen und allgemeinen Automatisierungsmaschinen eingesetzt werden. Mit einer ausgereiften Massenproduktion und ausreichenden Lagerbeständen unterstützt es eine stabile Chargenversorgung und Exporte weltweit.

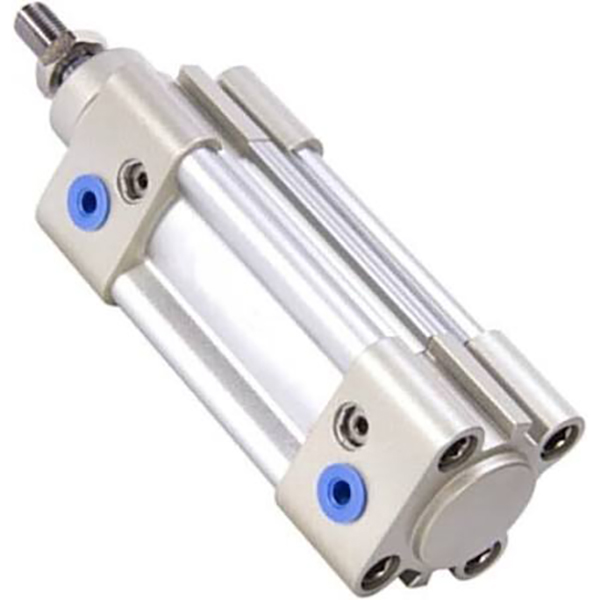

Der zugstangenfreie Profilzylinder SOLH SAI entspricht der Norm ISO15552 und ist maßlich austauschbar mit den Serien FESTO DNC und SE. Es verfügt über einen M-förmigen, integrierten Aluminiumzylinder und ist mit einem doppelseitig verstellbaren Luftkissen, einem elastischen PPV-Pad und beidseitigen Sensorrillen ausgestattet. Zu den Vollversionen gehören Einzelstangen-, Doppelstangen-, hubverstellbare, abschließbare und SAIF-Ventil-integrierte Zylinder. Es unterstützt einen ölfreien Betrieb mit niedrigem Anlaufdruck. Bohrungsgrößen φ32~200 mm, kundenspezifischer Hub bis zu 2000 mm und verschiedene ISO-Montageoptionen. Weit verbreitet in Verpackungsmaschinen, Förderbändern und in der Werkzeugmaschinenautomatisierung. Eine stabile Massenproduktion und ein ausreichender Lagerbestand machen ihn zu einem kostengünstigen allgemeinen Linearantrieb für Exportautomatisierungsgeräte.

Der zugstangenfreie quadratische Standardzylinder SOLH SE entspricht den Normen ISO15552 und VDMA24562 und ist direkt austauschbar mit den Serien FESTO DNC und SMC CP96S. Der integrierte quadratische Aluminiumzylinder sorgt für hohe Steifigkeit, ist mit einem doppelseitig verstellbaren Luftkissen und dreiseitigen Sensornuten für eine flexible Installation ausgestattet. Zu den Varianten gehören Einzelstange, Doppelstange, hubverstellbarer und BSE-feststellbarer Typ, geeignet für mittelschwere Lasten und Langhub-Hochfrequenzanwendungen. Der hartanodisierte Zylinder unterstützt den ölfreien Betrieb mit mehreren Montageoptionen und wird häufig für Werkzeugmaschinen, Verpackungen und Förderbandautomatisierung eingesetzt. Maßgeschneiderter Langhubservice, ausreichender Lagerbestand und stabile Massenversorgung für globale Automatisierungshersteller.

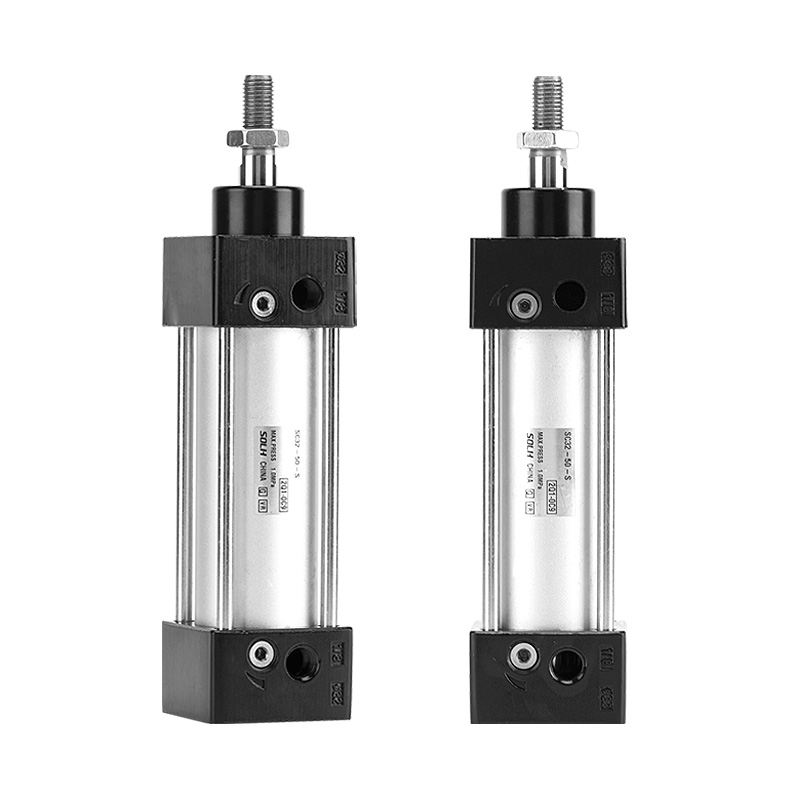

Der wirtschaftliche Zugstangen-Standardzylinder SOLH SC verwendet vier Zugstangen zur Befestigung von Endkappen mit hoher Steifigkeit und Schlagfestigkeit und wird häufig als allgemeiner pneumatischer Aktuator eingesetzt. Bore sizes range φ32~250mm, equipped with double-end adjustable air cushion to reduce impact and noise. Variants include single rod, SCD double rod, SCJ stroke adjustable and SCL lockable cylinder. Built-in magnetic ring optional for CMSG/DMSG magnetic switches, supporting oil-free operation. Shorter body than ISO profile cylinders at equal bore with competitive price. Multiple mounting types available for pushing, handling and positioning on conveyor, packaging and assembly lines. Ausreichender Lagerbestand unterstützt Großexportbestellungen.

Die spurstangenfreien Profil-Pneumatikzylinder von SOLH DNC entsprechen strikt den internationalen Normen ISO 15552 und VDMA 24562 und sind perfekt mit gängigen europäischen Standardzylindern austauschbar, um eine nahtlose Geräteaufrüstung und Exportprojekte in Übersee zu ermöglichen. Das integrierte quadratische, hochsteife Aluminiumprofil macht freiliegende Zugstangen überflüssig und sorgt für eine höhere strukturelle Stabilität und eine aufgeräumte Anordnung, gepaart mit integrierten beidseitigen Sensornuten für eine bequeme Installation von Magnetschaltern. Standardmäßige PPV-Doppelend-einstellbare Luftkissen dämpfen Trägheitskollisionen bei Hochgeschwindigkeits- und Schwerlast-Hin- und Herbewegung wirksam ab; Die hochwertige, reibungsarme Verbunddichtung unterstützt den ölfreien Betrieb mit einem Gesamthub von bis zu 4.000 km und einer wiederholbaren Positionierungsgenauigkeit von ±0,05 mm. Optionale Konfigurationen umfassen verdrehsichere Vierkantstangen, Doppelstangen, Positionsverriegelungseinheiten und mechanische Endverschlüsse. Unsere stabile Massenproduktion garantiert einen ausreichenden Lagerbestand, der häufig in der Automobilautomatisierung, Präzisionselektronik, Verpackungsmaschinen und automatisierten Produktionslinien nach europäischem Standard eingesetzt wird, die einen stabilen Langzeitbetrieb erfordern.

Die spurstangenlosen Profil-Pneumatikzylinder der SOLH SI-Serie entsprechen strikt den internationalen Normen ISO 15552 (ehemals ISO 6431) und VDMA 24562 und sind als kostengünstige Alternative der Mittelklasse perfekt mit Festo-Zylindern der DNC-, SE- und DSBA-Serie austauschbar. Der Zylinderkörper besteht aus einem integrierten sternförmigen, quadratischen Aluminiumlegierungsprofil ohne freiliegende Zugstangen und bietet eine überragende strukturelle Steifigkeit, hervorragende Anti-Torsions- und Anti-Durchbiegungsleistung sowie ein aufgeräumtes, korrosionsbeständiges Äußeres, das sich ideal für die ordentliche Anordnung nebeneinander in automatisierten Linien eignet. Integrierte spezielle Sensornuten auf beiden Seiten ermöglichen die direkte Installation von AirTAC CMSE-, DMSE- und CS1-Magnetschaltern ohne zusätzliche Montagehalterungen. Ausgestattet mit standardmäßigen beidseitig manuell verstellbaren Luftkissen gepaart mit elastischen PPV-Stoßdämpfern dämpft es wirksam Trägheitsstöße und unterdrückt Geräusche bei Hochgeschwindigkeits- und Schwerlast-Hin- und Herbewegungen. Das hochwertige Dual-Y-Ausgleichsdichtungssystem sorgt für einen extrem niedrigen Startdruck von 0,1 MPa und einen stabilen, langfristigen ölfreien Betrieb. Seine hartverchromte 45#-Stahlkolbenstange zeichnet sich durch hervorragende Verschleiß- und Rostbeständigkeit aus. Eine vollständige Palette kundenspezifischer Varianten umfasst die SID-Doppelsynchronstange, das hubverstellbare SIJ-Modell, die Positionsverriegelungsversion SIL, den SIF-Ventilzylinder-integrierten Aktuator und den verdrehsicheren Vierkantkolbenstangentyp SIQ, um den unterschiedlichen industriellen Anforderungen gerecht zu werden. Die gesamte Serie ist standardmäßig mit einem eingebauten Magnetring für Echtzeit-Rückmeldung der Kolbenposition und SPS-Gestängesteuerung ausgestattet. Es ist weit verbreitet in Exportmaschinen nach europäischem Standard, automatisierter Montage, Verpackung, Materialhandhabung und Hilfsantrieben für Werkzeugmaschinen und vereint zuverlässige Leistung und wettbewerbsfähige Preise, um herkömmliche SC-Zugstangenzylinder und hochpreisige importierte DNC-Zylinder zu ersetzen.

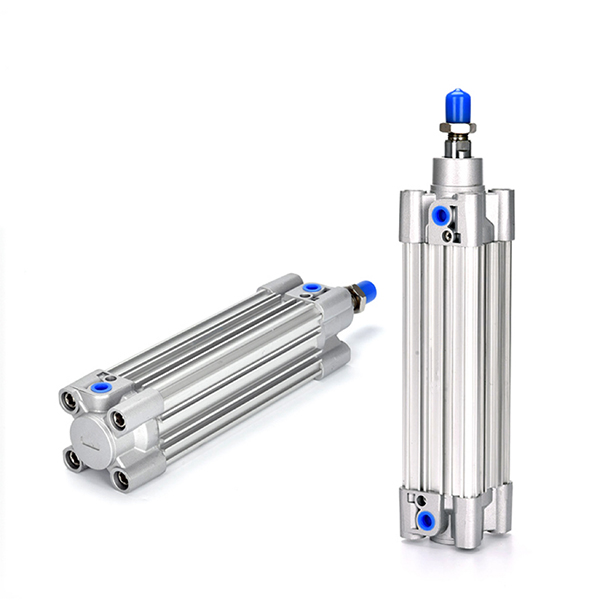

Der Spurstangenprofilzylinder SOLH CP96S entspricht den Normen ISO15552 und VDMA24562 und ist vollständig mit der Originalserie CP96S austauschbar. Entwickelt mit einem Doppelpuffersystem, das ein einstellbares Luftkissen und ein Gummipolster kombiniert, erreicht es geringe Geräuschentwicklung und milde Stöße bei Hochgeschwindigkeits- und Hochfrequenz-Hin- und Herbewegungen bei 50–1000 mm/s. Der eingebaute Zugstangenzylinder aus Aluminium ist 15 % leichter als herkömmliche Zugstangenzylinder mit hoher Steifigkeit und ausgezeichneter Offsetlastbeständigkeit. Zu den Varianten gehören der Standardtyp mit einer Stange und das Anti-Torsions-Doppelstangenmodell CP96SD. Eingebauter Magnetring optional für M9B/A93-Sensoren; Hochtemperatur- und Edelstahl-Kolbenstangenversionen erhältlich. Bohrung φ32~125 mm, individueller Hub bis zu 2000 mm. Wird häufig bei Werkzeugmaschinen und in der Hochleistungsverpackungsautomatisierung für den weltweiten Geräteaustausch eingesetzt.

Der ultradünne seitliche L-Schienen-Linearschlittenzylinder SOLH HLH verfügt über eine integrierte einseitige Kugelumlaufführungsschiene mit schlankem, flachem Gehäuse, um Installationsraum zu sparen, und einen doppelt wirkenden pneumatischen Schlitten für die Präzisionspositionierung bei leichten Lasten. Die Bohrungsgrößen reichen von 6, 10, 16 bis 20 mm mit Standardhüben von 5–60 mm, einem Betriebsdruck von 0,15–0,7 MPa und einer Arbeitstemperatur von -20 °C bis 70 °C. Der Zylinderkörper verfügt über 4-Richtungs-Montagegewindebohrungen und 3-seitige Luftanschlüsse für eine flexible Rohrleitungsanordnung. Der Schlitten ist mit Befestigungsgewindelöchern und Positionierungsstiftlöchern auf der Ober- und Vorderseite ausgestattet. Zur Standardausstattung gehört ein eingebauter Magnetring mit zwei seitlichen Schlitzen zur Montage von Magnet-Reed-Schaltern. Die schwimmende Verbindung zwischen Kolbenstange und Schlitten eliminiert seitliche Seitenbelastungen und sorgt für hervorragende Geradheit und Verdrehungspräzision. Im Vergleich zur HLQ-Serie mit zwei Schienen verfügt die HLH über eine schlankere Bauform für beengte Platzverhältnisse und wird häufig in 3C- und Halbleiter-Mini-Inspektionsvorrichtungen, leichten Druckspanneinheiten und hin- und hergehenden Positionierungsmechanismen in kompakten Automatisierungsmaschinen eingesetzt.

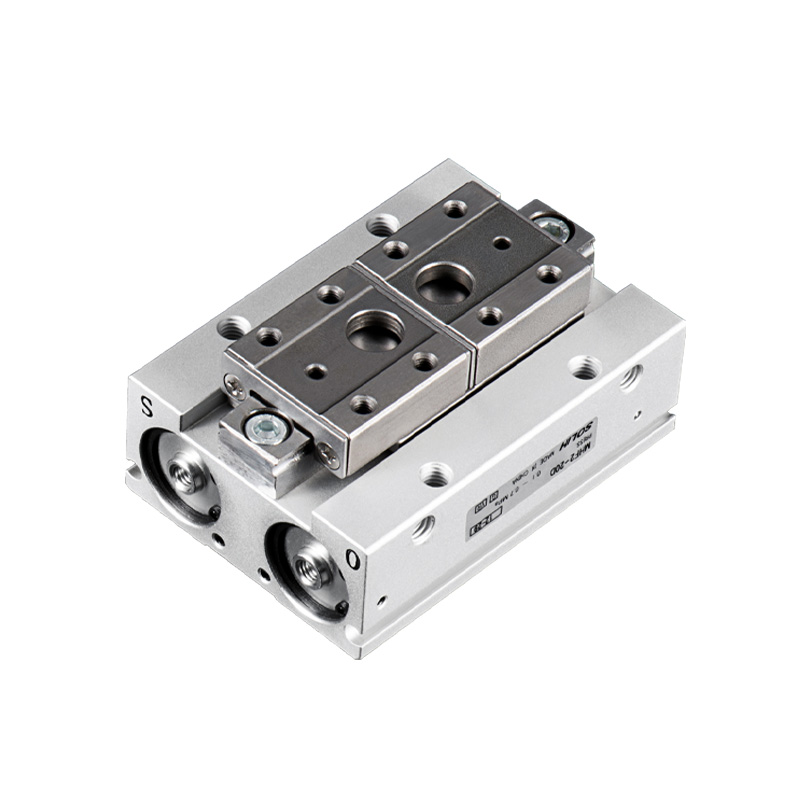

SOLH HLQ/HLQL-Doppelwellen-Gleitzylinder verwenden Kugelumlauf-Linearführungen, einschließlich der kompakten HLQ-Standardversion mit seitlich montiertem Zylinder und dem ultrasteifen symmetrischen HLQL-Modell. Die Bohrungsgrößen reichen von 6 bis 25 mm mit Hüben von 10–150 mm. Das Design mit zwei parallelen Kolbenstangen sorgt für starken Schub und hervorragende Anti-Torsions- und Anti-Rotations-Leistung. Eine eingebaute schwimmende Verbindung zwischen Kolben und Schlitten gleicht exzentrische seitliche Belastungen aus. Die Basis verfügt über 3-Richtungs-Montagegewindelöcher, während der Schlitten über Befestigungslöcher und Positionierungsstifte für mehrere Oberflächen verfügt. Seitliche Schlitze für magnetische Reed-Schalter und eingebauter Magnet gehören zur Standardausstattung. Es stehen mehrere Pufferoptionen zur Verfügung: doppelter/einzelner einstellbarer Luftpuffer, hydraulischer Stoßdämpfer und externe Anschlagblöcke für sanfte Hin- und Herbewegung und hohe Wiederholgenauigkeit der Positionierung. HLQ eignet sich für mittelgroße bis kleine Lasten bei begrenztem Platzangebot, während das symmetrische HLQL schwere Lasten und starken exzentrischen Versatz bewältigt. Weit verbreitet für automatische Übertragung, Präzisionsklemmung und lineare Positionierung in 3C-, Halbleitermontage- und Prüfgeräten.
