Mehrstufiger Vakuumerzeuger der PBM/PBX-Serie

Mini-Mehrstufen-Multienergie-Vakuumejektor der PBM / PBX-Serie | Stapelbarer Vakuumerzeuger im Piab-Stil

Marke: SOLH von Richge Technology | Ultradünner, stapelbarer 2-stufiger Venturi-Vakuumgenerator

1. Produktübersicht

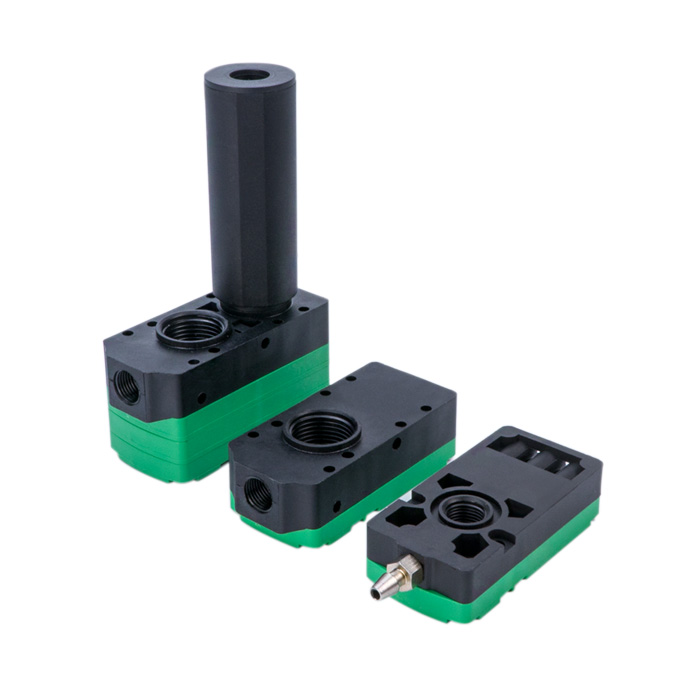

   PBM/PBX sind mehrstufige Mini-Vakuumerzeuger mit zweistufiger Diffusion im Piab-Stil, auch bekannt als Multi-Energie-Vakuumerzeuger. Sie verfügen über ein modulares, stapelbares Design mit einem ultradünnen, leichten Gehäuse. Bei PBM handelt es sich um eine standardmäßige Version mit eingebautem Schalldämpfer, während es sich bei PBX um einen zusammengesetzten externen Schalldämpfertyp handelt. Es stehen drei Funktionsversionen zur Verfügung: Typ A ohne Ventil, Typ B mit Versorgungsventil und Typ C mit integriertem Multienergiemodell.

  Kernpositionierung: Kompakte Stellfläche, geringer Luftverbrauch und großer Saugstrom. Unterstützt die Stapelung mehrschichtiger Verteiler mit unabhängiger Steuerung für mehrere Saugnäpfe. Ideal für Roboter-EOAT, Palettierung und poröse Werkstücke mit Schaumstoffsaugnäpfen.

      • PBM Standard Mini: Eingebauter Schalldämpfer, schlankes Gehäuse, geräuscharm, geeignet für Einzel- oder Stapelmontage

      • Telefonanlage-X-mini-Verbindungstyp: Abnehmbare externe Schalldämpferkartusche, höheres Endvakuum, größerer Durchfluss und bessere Wärmeableitung, ausgelegt für Dauerbetrieb mit hohem Takt

  Größenklassen: 5 / 10 / 20 / 30. Die Zahl gibt die äquivalente Vakuumpumpenleistung an (0,05–0,3 kW). Funktionsversionen: A Basisventillos, B integriertes Versorgungsventil, C vollständiges Multi-Energie-Modell (Versorgungsventil + Unterbrechungsventil + Vakuumdruckerkennung + einstellbare Vakuumunterbrechungsdrossel).

2. Modellkodierungsregel

  Beispiel: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / Telefonanlage

￮ PBM: Standard-Minityp mit eingebautem Schalldämpfer

￮ Telefonanlage: Compound X-mini-Typ mit externer Schalldämpferkartusche

     • 10: Größencode (5/10/20/30)

￮ 5: Mikrokleiner Durchfluss, winzige Komponenten

￮ 10: Kleiner bis mittlerer Durchfluss, 3C-Kleinteile

￮ 20: Bestseller mit mittlerem Durchfluss, Saugnapf aus Karton, Folie und Schaumstoff

￮ 30: Großer Durchfluss, großflächige poröse Folie und Palettierung

     • ABC: Funktionsversion

￮ A: Ventillose Grundeinheit, nur Generatorkörper, gesteuert durch externes Magnetventil

￮ B: Einzelventilversion, eingebautes Versorgungsmagnetventil, optionales Einweg-Druckhalteventil, natürliche Vakuumentlastung

￮ C: Vollständige Multi-Energie-Version, Versorgungsventil + Vakuum-Unterbrechungsventil + digitaler Vakuum-Druckschalter + einstellbare Blasdrossel

     • K1: Ventilkombinationscode, K1 = normalerweise geschlossenes Versorgungsventil + normalerweise geschlossenes Unterbrechungsventil

     • 5/6: Spulenspannung: 5=DC24V, 6=DC12V

     • L/M: Kabelspezifikation

     • FN: Druckschalterausgang (NPN/PNP, Einheit optional kPa/inHg)

  Bestellbeispiel: PBM20-C. Definition: PBM-Standard-Einbauschalldämpfer, Größe 20, Typ-C-Voll-Multienergiemodell, integriertes Versorgungs- und Unterbrechungsventil, einstellbare Vakuumunterbrechung und Vakuumerkennungsalarm.

3. PBM vs. PBX-Kernunterschied

4. Funktionsvergleich Version ABC

5. Zusammenfassung der technischen Spezifikationen

  Leistung bei 0,5 MPa Versorgungsdruck

6. Auswahlhilfe

  Wählen Sie PBM oder Telefonanlage

     • ✅ PBM: Begrenzter Einbauraum, Roboter-EOAT, regelmäßiger intermittierender Zyklus, kein hervorstehender Schalldämpfer erforderlich

     • ✅ Telefonanlage: Schaumstoff-Saugnapf, poröser Karton, langer Dauerbetrieb, höherer Durchfluss und Vakuum erforderlich

  Wählen Sie Version A / B / C

     • ✅ Version C Multi-Energy: Roboteranwendung, schnelle Abblasfreigabe + Alarm zur Erkennung fehlender Teile, Reduzierung externer Ventile und Rohrleitungen (bevorzugt)

     • ✅ Version B: Begrenztes Budget, keine Abblas-Vakuum-Entriegelung, Werkstück-Entriegelung durch Eigengewicht

     • ✅ Version A: Feste Vorrichtung mit vorhandenem externen Magnetventil, niedrigste Anschaffungskosten

  Stapelbare Verteilerfunktion (Hauptvorteil von PBM/PBX)

     PBM5 kann bis zu 16 Schichten stapeln; PBM10 unterstützt bis zu 12 Schichten. PBX verfügt über die gleiche Stacking-Funktion. Jede Schicht verfügt über einen unabhängigen Vakuumkreislauf ohne gegenseitige Beeinflussung und teilt sich eine Hauptluftversorgung. Beste Wahl für Mehrstationstransfer- und Mehrdüsenmodule.

     Dichtungsmaterial: NBR für allgemeine Bedingungen; FKM für lebensmitteltaugliche oder säure-/alkalikorrosive Umgebungen.

7. Pneumatikkreis für Multi-Energy-Modell Typ C

     Luftquelle → AFC-Luftfilter (Ölnebel verboten) → AR-Druckregler → PBM/PBX-C-Luftversorgungsanschluss; Vakuumanschluss → ZFC-Vakuumfilter → Saugnapf. Zwei DC24V-Signalkabel werden an die SPS angeschlossen: eines für die Vakuumadsorptionssteuerung, das andere für die einstellbare Abblas-Vakuumunterbrechung. Vakuum-Feedbacksignal zur Erkennung fehlender/heruntergefallener Werkstücke.

8. Betriebshinweise

     • Die Luftzufuhr muss trocken und gefiltert sein, Ölnebelöler sind verboten. Durch Ölverschmutzung werden zweistufige Düsen verstopft.

     • Der ZFC-Vakuumfilter muss in der Vakuumleitung installiert werden. Staub verstopft leicht die Düsen und verringert die Saugkraft.

     • Die externe PBX-Schalldämpferkartusche muss vollständig installiert sein. Das Entfernen verursacht extrem laute Geräusche.

     • Stellen Sie die Drosselklappe für die Vakuumunterbrechung Typ C langsam ein. Durch übermäßiges Öffnen werden dünne Folien- und Papierwerkstücke weggeblasen.

     • Vergrößern Sie bei gestapelten Verteilereinheiten mit mehreren Einheiten die Hauptluftzufuhrleitung, um den Druck für alle Einheiten zu stabilisieren.

     • Große Temperaturtoleranz; Stellen Sie sicher, dass es bei niedrigen Temperaturen zu keiner Vereisung der Luftquelle kommt.
