A Befestigungsringschraube für Schaltanlagenist ein Befestigungselement, das in Schaltanlagen eingesetzt wird. Bei der Auswahl eines geeigneten Teils müssen die Gewindespezifikationen, die Montagegeometrie, die Material- und Oberflächenbehandlung, die mechanischen Anforderungen und die Kompatibilität mit der vorgesehenen Schrankstruktur berücksichtigt werden. Ein strukturierter Auswahlprozess hilft Geräteherstellern und Wartungsteams, Montagefehler zu reduzieren, Inspektionen zu vereinfachen und eine gleichbleibende Installationsqualität zu unterstützen.
Wählen Sie einen Abschnitt aus, um direkt zu den Informationen zu gelangen, die Sie benötigen.

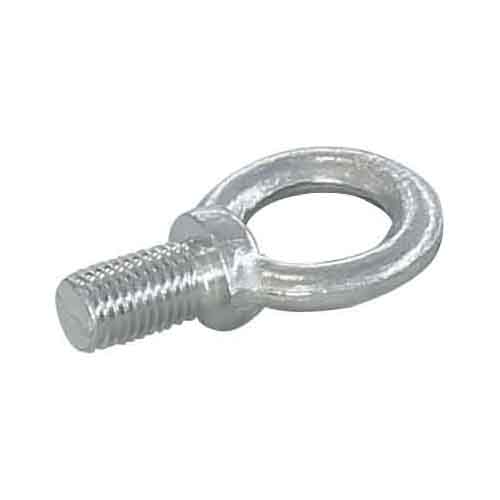

Produktreferenz: Ringschraube für Schaltanlagenmontage- und Befestigungsanwendungen.
Schaltschränke enthalten mehrere miteinander verbundene Teile, darunter Montageplatten, Strukturstützen, Betätigungsmechanismen, Abdeckungen und anderes Zubehör. Jeder Befestigungspunkt muss den mechanischen Anforderungen der Baugruppe entsprechen, in die er eingebaut wird.
Als Befestigungs- oder Befestigungspunkt kann eine Ringschraube dienen, je nach Ausführung und vorgesehener Anwendung des Geräteherstellers. Die Ringgeometrie, der Gewindeabschnitt und die Kontaktflächen sollten gemeinsam beurteilt und nicht als austauschbare Merkmale behandelt werden.
Bestimmen Sie vor der Auswahl einer Komponente, ob sie ein Strukturteil sichert, ein Zubehörteil trägt, einen Montagepunkt bereitstellt oder eine andere definierte Funktion ausführt. Für ähnlich aussehende Verbindungselemente können unterschiedliche Belastungsanforderungen und Installationsanordnungen gelten.
Überprüfen Sie die Montagezeichnung des Schranks und die Position der Komponenten. Überprüfen Sie, ob das Befestigungselement mit einem Gewindeloch, einer Mutter, einer Halterung, einer Platte oder einem anderen Montageelement interagiert. Dieser einfache Schritt trägt dazu bei, Fehlanpassungen während der Montage zu vermeiden.
Die Schaltanlagendesigns variieren je nach Schrankarchitektur und Hersteller. Eine Komponente, die in einer Baugruppe verwendet wird, sollte nicht automatisch als mit einer anderen kompatibel angesehen werden, selbst wenn die äußeren Formen ähnlich erscheinen.
Überprüfen Sie bei Geräten mit etablierter Teilenummerierung die Originalbezeichnung und Revision, bevor Sie Ersatzhardware bestellen.
Die Maßverträglichkeit ist eine der ersten technischen Prüfungen, die durchgeführt werden müssen. Ein Befestigungselement scheint zwar geeignet zu sein, greift aber dennoch nicht richtig ein, sitzt nicht an der erforderlichen Position oder bietet keinen ausreichenden Kontakt mit der Montagestruktur.
Fertigungstoleranzen wirken sich auf die Passform und die Konsistenz der Montage aus. Ein zu großes Spiel kann unerwünschte Bewegungen ermöglichen, während ein zu fester Sitz die Installation erschweren oder die Gegengewinde beschädigen kann. Die akzeptable Toleranz hängt vom Design und den geltenden technischen Spezifikationen ab.
Wenn Zeichnungen Maßtoleranzen angeben, verwenden Sie diese als Akzeptanzkriterien. Vermeiden Sie es, sich ausschließlich auf einen visuellen Vergleich oder eine Messung an einer verschlissenen Komponente zu verlassen.
Die Materialauswahl sollte die mechanische Funktion des Verbindungselements und seine Betriebsumgebung widerspiegeln. Das Grundmetall, der Herstellungsprozess und die Oberflächenbehandlung können die Festigkeit, das Korrosionsverhalten, die Verschleißfestigkeit und die Kompatibilität mit umgebenden Komponenten beeinflussen.
Stahlbefestigungen können geeignet sein, wenn die Konstruktion eine bestimmte mechanische Festigkeit erfordert. Edelstahl kann in Betracht gezogen werden, wenn Korrosionsbeständigkeit wichtig ist, vorausgesetzt, dass seine mechanischen Eigenschaften und seine Kompatibilität den Anwendungsanforderungen entsprechen. Für bestimmte Schranksysteme können andere Materialien oder Oberflächen spezifiziert werden.
Kein Material sollte allein aufgrund einer allgemeinen Kennzeichnung ausgewählt werden. Die Sorte, gegebenenfalls die Wärmebehandlung, die Beschichtungsspezifikation und die erforderlichen mechanischen Eigenschaften müssen anhand des Verwendungszwecks überprüft werden.
Oberflächenveredelungen können dazu beitragen, ein Bauteil vor Korrosion und Umwelteinflüssen zu schützen. Die Leistung hängt jedoch von der angegebenen Behandlung, der Beschichtungsdicke, dem Vorbereitungsprozess und den Betriebsbedingungen ab.
Überprüfen Sie das Gewinde auf sichtbaren Rost, Abblättern, ungleichmäßige Abdeckung, Grate und Beschädigungen. Wenn das Befestigungselement Teil einer elektrischen Verbindungs- oder Erdungsanordnung ist, überprüfen Sie die angegebenen Kontakt- und Beschichtungsanforderungen und gehen Sie nicht davon aus, dass eine beschichtete Oberfläche geeignet ist.
Die Umgebung beeinflusst, welches Material, welche Verarbeitung und welche Inspektionsmaßnahmen geeignet sind. Innenschränke in kontrollierten Anlagen können anderen Bedingungen ausgesetzt sein als Außenschränke, die Feuchtigkeit, Staub, Temperaturschwankungen oder industriellen Verunreinigungen ausgesetzt sind.
| Auswahlfaktor | Was zu überprüfen ist | Empfohlene Aktion |
|---|---|---|
| Innenaufstellung | Luftfeuchtigkeit, Staubbelastung und Schrankbedingungen | Passen Sie die Oberfläche und das Material an das vorgegebene Raumklima an. |
| Außenaufstellung | Feuchtigkeit, Kondensation, Temperaturschwankungen und Verunreinigungen | Korrosionsschutz und Umweltverträglichkeit bestätigen. |
| Mechanische Belastung | Einwirkende Kräfte, Vibrationen und strukturelle Anforderungen | Überprüfen Sie die erforderlichen mechanischen Eigenschaften und die Haltemethode. |
| Elektrische Schnittstelle | Abstands-, Isolierungs-, Verbindungs- und Kontaktanforderungen | Befolgen Sie die genehmigte elektrische und mechanische Konstruktion. |
| Wartungszugang | Freiraum und Zugänglichkeit des Werkzeugs während der Wartung | Überprüfen Sie die Installationsreihenfolge und den verfügbaren Arbeitsraum. |
Die Umweltverträglichkeit sollte im Rahmen des gesamten Schrankdesigns bewertet werden. Eine korrosionsbeständige Befestigung allein stellt noch nicht sicher, dass das gesamte Gehäuse für den Außenbereich oder den rauen Industrieeinsatz geeignet ist.
Eine gleichbleibende Qualität der Befestigungselemente unterstützt die wiederholbare Montage und hilft, Installationsprobleme zu reduzieren. Die Inspektion sollte sich auf die Merkmale konzentrieren, die die Passform, die mechanische Leistung und die Kompatibilität mit der vorgesehenen Ausrüstung bestimmen.
Nicht jedes Projekt erfordert den gleichen Inspektionsplan. Kritische Gerätebaugruppen erfordern möglicherweise dokumentierte Messungen, Materialüberprüfungen oder zusätzliche mechanische Prüfungen. Für den routinemäßigen Austausch von Ersatzteilen kann ein festgelegtes Verfahren zur Eingangskontrolle gelten.
Abnahmekriterien sollten vor der Produktion oder Beschaffung vereinbart werden. Anhand klarer Kriterien lässt sich leichter feststellen, ob ein Bauteil die geforderte Spezifikation erfüllt und ob Korrekturmaßnahmen erforderlich sind.
Eine strukturierte Überprüfung hilft Einkaufs-, Konstruktions- und Qualitätsteams, auf der Grundlage derselben Anforderungen zu arbeiten. Die folgende Reihenfolge kann angewendet werden, wenn ein neues Teil spezifiziert oder ein vorhandenes Verbindungselement ersetzt wird.
Geben Sie bei der Kontaktaufnahme mit einem Komponentenlieferanten die Geräteanwendung, die erforderlichen Abmessungen, Material- und Oberflächenspezifikationen, die Zeichnung oder Teilenummer sowie die erwarteten Prüfdokumente an. Fotos können helfen, das Erscheinungsbild des Bauteils zu verdeutlichen, sie sollten jedoch die Maßangaben ergänzen und nicht ersetzen.
Identifizieren Sie bei Baugruppen mit besonderen Anforderungen alle Einschränkungen für Ersetzungen. Ein optisch ähnliches Bauteil ist nicht unbedingt ein zugelassener Ersatz, insbesondere wenn es um mechanische Belastungen, elektrische Abstände oder sicherheitsrelevante Funktionen geht.
Die richtige Komponentenauswahl ist nur ein Teil einer zuverlässigen Montage. Die Installationspraktiken sollten den Zeichnungen, Wartungsanweisungen und geltenden Sicherheitsverfahren des Geräteherstellers entsprechen.
Die Inspektionsintervalle sollten die Empfehlungen des Geräteherstellers und die Betriebsbedingungen widerspiegeln. Achten Sie auf Lockerung, Verformung, Korrosion, beschädigte Gewinde oder Veränderungen an der Montageschnittstelle.
Ersetzen Sie Komponenten, die die geltenden Akzeptanzkriterien nicht erfüllen. Eine Wiederverwendung sollte nur dann zulässig sein, wenn die Konstruktions- und Wartungsanweisungen dies zulassen und das Teil weiterhin betriebsbereit ist.
Beginnen Sie mit der Original-Teilenummer oder einer genehmigten Zeichnung. Bestätigen Sie den Gewindedurchmesser und die Gewindesteigung, die Gesamt- und Gewindelänge, die Ringabmessungen, das Material, die Oberflächenbeschaffenheit und die Montageanwendung. Fotos können bei der Identifizierung hilfreich sein, sollten jedoch die Maßprüfung nicht ersetzen.
Nicht ohne die Kompatibilität zu prüfen. Der Ersatz muss die erforderlichen Abmessungen, mechanischen Eigenschaften, Material- und Oberflächenanforderungen sowie die Installationsfunktion erfüllen. Holen Sie die technische Genehmigung ein, wenn Ersatzmaßnahmen Auswirkungen auf das ursprüngliche Design haben.
Die Auswahl hängt von den Belichtungsbedingungen und den mechanischen Anforderungen ab. Es kann eine geeignete Stahlsorte mit einer zugelassenen Schutzbeschichtung oder eine geeignete Edelstahlsorte in Betracht gezogen werden. Überprüfen Sie vor der Auswahl die tatsächlichen Umgebungs- und Materialspezifikationen.
Gewindedurchmesser und Steigung sind unterschiedliche Eigenschaften. Zwei Befestigungselemente können den gleichen Nenndurchmesser, aber nicht kompatible Gewindesteigungen haben. Eine Nichtübereinstimmung kann zu einem schlechten Eingriff, einer Beschädigung des Gewindes oder dazu führen, dass die Teile nicht richtig zusammengebaut werden können.
Überprüfen Sie die Abmessungen, Gewinde, Oberflächenbeschaffenheit, Materialidentifizierung (sofern erforderlich) und den sichtbaren Zustand der Komponente. Vergleichen Sie die Ergebnisse mit den genehmigten Zeichnungs- und Abnahmekriterien. Zusätzliche Tests sollten den spezifischen Projektanforderungen folgen.
Stellen Sie eine bemaßte Zeichnung oder technische Spezifikation, die beabsichtigte Anwendung, Material- und Oberflächenanforderungen, geltende Toleranzen, erforderliche Dokumentation und die erwartete Betriebsumgebung bereit. Klären Sie etwaige Einschränkungen bezüglich alternativer Materialien oder Designs, bevor Sie die Spezifikation bestätigen.
Auswahl eines geeignetenBefestigungsringschraube für Schaltanlagenerfordert eine systematische Überprüfung von Abmessungen, Gewinde, Materialien, Umgebungsbedingungen und Inspektionsanforderungen. Diese Faktoren sollten zusammen mit der tatsächlichen Funktion der Komponente und dem Design des Schrankherstellers berücksichtigt werden.
Klare Spezifikationen und eine konsistente Überprüfung helfen den Entwicklungs-, Beschaffungs- und Wartungsteams, vermeidbare Abweichungen zu vermeiden und wiederholbare Montagepraktiken aufrechtzuerhalten. Für spezielle Schaltanlagenkomponenten sollten sich bei der endgültigen Auswahl immer die genehmigten Zeichnungs- und Anwendungsanforderungen orientieren.
