In elektrischen Hoch- und Mittelspannungsanlagen wird Sicherheit nicht nur durch Isolierung und Schutzeinrichtungen erreicht. Ein großer Teil der elektrischen Sicherheit hängt von der mechanischen Koordination zwischen verschiedenen Komponenten ab, um zu verhindern, dass Bediener falsche Schalthandlungen vornehmen.
DerVerriegelungsvorrichtung für den Bodenschalter-Betätigungsmechanismusist eine dieser wichtigen Sicherheitskomponenten. Es wurde entwickelt, um die Betriebssequenz zwischen dem Erdungsschalter und anderen Schaltgeräten zu steuern und dabei zu helfen, gefährliche Vorgänge wie das Schließen eines Erdungsschalters zu verhindern, während der Stromkreis noch unter Spannung steht.
Obwohl dieses Gerät normalerweise in Schaltanlagen versteckt ist, spielt es eine entscheidende Rolle bei der Gewährleistung eines zuverlässigen Betriebs und dem Schutz von Ausrüstung und Personal.

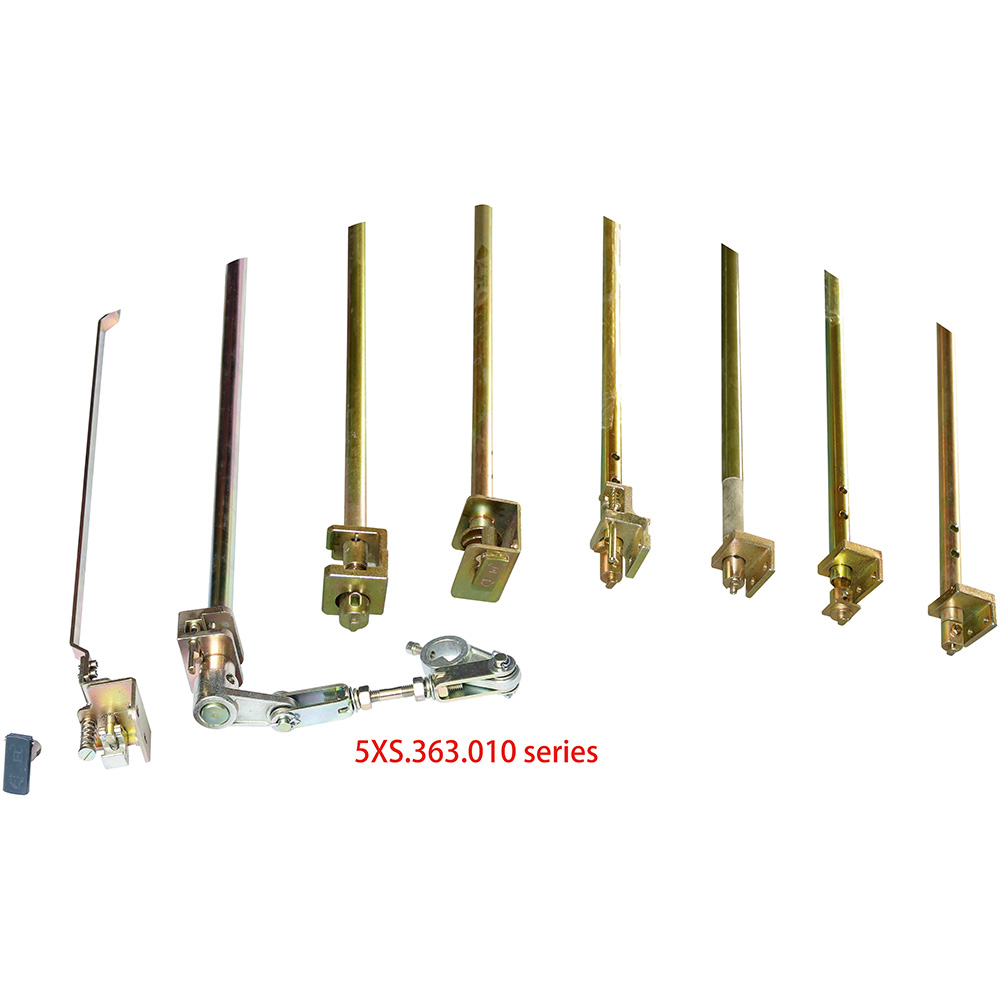

A Verriegelungsvorrichtung für den Bodenschalter-Betätigungsmechanismusist ein mechanischer oder elektromechanischer Sicherheitsmechanismus, der in Schaltanlagen installiert wird, um den Betrieb von:
Erdungsschalter
Leistungsschalter
Lastschalter
Trennen Sie die Schalter
Schranktüren und Zugangsklappen
Sein Hauptzweck besteht darin, sicherzustellen, dass Schaltvorgänge einer vordefinierten Sicherheitssequenz folgen.
Zum Beispiel:
Der Erdungsschalter darf erst geschlossen werden, nachdem der Hauptstromkreis getrennt wurde.
Die Schranktür sollte verschlossen bleiben, wenn gefährliche Spannung anliegen kann.
Der Leistungsschalter sollte nicht geschlossen werden, wenn sich der Erdungsschalter in einer unsicheren Position befindet.
Durch die Schaffung physischer Beschränkungen zwischen den Betriebsmechanismen verringert die Verriegelungsvorrichtung die Möglichkeit menschlicher Bedienfehler.
Elektrische Geräte können auch nach dem Abschalten der Stromversorgung gefährlich bleiben. Restspannung, falsche Schaltsequenzen oder unerwartete Einspeisung können zu ernsthaften Gefahren führen.
Ein zuverlässiges Verriegelungssystem hilft bei der Lösung mehrerer häufiger Probleme.
1. Verhindert fehlerhafte Schaltvorgänge
In komplexen elektrischen Systemen müssen Bediener möglicherweise mehrere Schaltschritte durchführen.
Ohne Verriegelungsschutz können folgende Fehlhandlungen auftreten:
Schließen des Erdungsschalters an einem stromführenden Stromkreis
Betrieb eines Leistungsschalters unter unsicheren Bedingungen
Zugangstüren öffnen, bevor die Erdung abgeschlossen ist
Die Verriegelungseinrichtung fungiert wie ein mechanischer „Regelwächter“ und ermöglicht nur sichere Betriebsabläufe.
2. Schützt elektrische Geräte
Falsches Schalten ist nicht nur gefährlich für Menschen, sondern kann auch zu Sachschäden führen.
Mögliche Folgen sind:
Kurzschlüsse
Lichtbogenfehler
Kontaktschaden
Isolationsfehler
Ein richtig konzipierter Verriegelungsmechanismus trägt dazu bei, die Lebensdauer der Ausrüstung zu verlängern, indem er anormale Vorgänge reduziert.
Das Funktionsprinzip hängt vom Design der Schaltanlage ab, die meisten Systeme verwenden jedoch eine Kombination aus mechanischen Positionierungs- und Verriegelungsstrukturen.
Mechanische Verriegelung
Aufgrund ihrer Zuverlässigkeit werden mechanische Verriegelungen häufig eingesetzt.
Typische Komponenten sind:
Sicherungsbleche
Wellen
Hebel
Nockenmechanismen
Positionsanzeiger
Begrenzen Sie Blöcke
Wenn sich eine Komponente in eine bestimmte Position bewegt, ist die Funktion einer anderen Komponente physisch eingeschränkt.
Zum Beispiel:
Leistungsschalter öffnet.
Der Trennschalter erreicht die Trennposition.
Der Erdungsschalterbetrieb wird verfügbar.
Erdungsschalter schließt.
Der Wartungszugang ist gestattet.
Elektrische Verriegelung
Einige Systeme nutzen auch elektrische Signale und Sensoren.
Zu den Komponenten können gehören:
Hilfskontakte
Positionsschalter
Steuerrelais
Überwachungsmodule
Das Steuerungssystem prüft den Gerätestatus, bevor es den Betrieb zulässt.
Bei der modernen Automatisierungstechnik gehen viele davon aus, dass elektronische Steuerungssysteme den mechanischen Schutz vollständig ersetzen können.
Die mechanische Verriegelung bleibt jedoch wichtig, da sie nicht von Folgendem abhängt:
Softwarelogik
Kommunikationsnetzwerke
Kontrollieren Sie die Stromverfügbarkeit
Selbst bei Stromausfällen kann eine mechanische Verriegelungsstruktur weiterhin physischen Schutz bieten.
In vielen sicherheitskritischen elektrischen Anwendungen bietet die Kombination von mechanischer und elektrischer Verriegelung zusätzlichen Schutz.
Mittelspannungsschaltanlage
Häufig verwendet in:
Vertriebsnetze
Industrielle Energiesysteme
Umspannwerke
Elektrische Räume der Fabrik
Ringhaupteinheiten (RMU)
In kompakten Verteilergeräten helfen ineinandergreifende Geräte dabei, Folgendes zu koordinieren:
Betätigung des Lastschalters
Betrieb des Erdungsschalters
Zugang zum Kabelfach
Metallgekapselte Schaltanlage
Bei metallverkleideten und metallgekapselten Systemen sorgt die Verriegelung für einen sicheren Betrieb zwischen verschiedenen Kompartimenten.
Eine zuverlässige Erdschalter-Betätigungsmechanismus-Verriegelungsvorrichtung muss mehrere Faktoren berücksichtigen.
Mechanische Festigkeit
Der Mechanismus muss wiederholten Betätigungen ohne Verformung oder Ausfall standhalten.
Wichtige Faktoren sind:
Materialauswahl
Schaftstärke
Schließgenauigkeit
Verschleißfestigkeit
Betriebsgenauigkeit
Das Gerät muss die Schalterstellungen korrekt erkennen.
Eine schlechte Positionierungsgenauigkeit kann Folgendes verursachen:
Unvollständige Verriegelung
Falsche Betriebserlaubnis
Mechanische Störung
Lebensdauer
Schaltanlagen können viele Jahre in Betrieb sein, daher müssen die Verriegelungskomponenten eine lange Lebensdauer haben.
Zu den Designüberlegungen gehören:
Korrosionsbeständigkeit
Schmierungsanforderungen
Betriebsfrequenz
Umgebungsbedingungen
Je nach Funktion können unterschiedliche Komponenten unterschiedliche Materialien verwenden.
|
Komponente |
Gemeinsame Materialien |
|
Sicherungsbleche |
Edelstahl, verzinkter Stahl |
|
Wellen |
Gehärteter Stahl |
|
Federn |
Federstahl |
|
Gehäuseteile |
Stahllegierungen oder technische Kunststoffe |
Die Materialauswahl beeinflusst:
Mechanische Festigkeit
Korrosionsbeständigkeit
Langfristige Zuverlässigkeit
Obwohl Stellwerke auf eine lange Lebensdauer ausgelegt sind, sind dennoch regelmäßige Inspektionen erforderlich.
Zu den empfohlenen Kontrollen gehören:
Überprüfen Sie die mechanische Bewegung
Stellen Sie sicher, dass:
Die Wellen bewegen sich reibungslos
Schlösser rasten richtig ein
Es stecken keine Teile fest
Verschleißteile prüfen
Beachten:
Federn
Stifte
Bewegliche Gelenke
Halten Sie die Komponenten sauber
Staub und Verunreinigungen können die mechanische Bewegung beeinträchtigen, insbesondere in Außen- oder Industrieumgebungen.
Die Erdungsschalter-Betätigungsmechanismus-Verriegelungsvorrichtung ist möglicherweise kein sichtbarer Teil elektrischer Geräte, aber sie ist eine wesentliche Sicherheitskomponente in modernen Schaltanlagensystemen.
Durch die Steuerung der Beziehung zwischen Erdungsschaltern, Leistungsschaltern und Zugangsmechanismen trägt es dazu bei, gefährliche Vorgänge zu verhindern, elektrische Anlagen zu schützen und die Wartungssicherheit zu verbessern.
-
