Passende Serie

Pneumatisches Drehgelenk der Serie SOLIH GF, um 360° drehbare Luftdrehverbindung für die Automatisierung. Einzel- und Mehrfachdurchgangsversionen, Vakuum/positive Doppelnutzung 0,095–1,0 MPa, max. 300 U/min, Präzisionslagerdichtung mit niedrigem Drehmoment, Gehäuse aus Aluminiumlegierung. Anschlüsse M5-G1/2, kompatibel mit Steckverbindungen. Ideal für Drehtische, Indexplatten, Robotergelenke, Drehvorrichtungen und mehrkreisige pneumatische Rotationssteuerungen.

Einzelnes Gabelkopfgelenk Typ SOLH I für Pneumatikzylinder-Stangenende, kostengünstiger U-Gabelkopf-Scharnierverbinder mit ±5° Schwenkbarkeit. Konstruktion aus Kohlenstoffstahl/Edelstahl, Innengewinde M10×1,25 M36×2,0 passend zu Zylindern mit 32–200 mm Bohrung, Bolzenloch φ10–36 mm. AirTAC/SMC/inländische Namensgebung kompatibel (F M10×1,25I, I 32, CA2 40 I). Ideal für Push-Pull-Lasten, Linearführungen und Wendemechanismen.

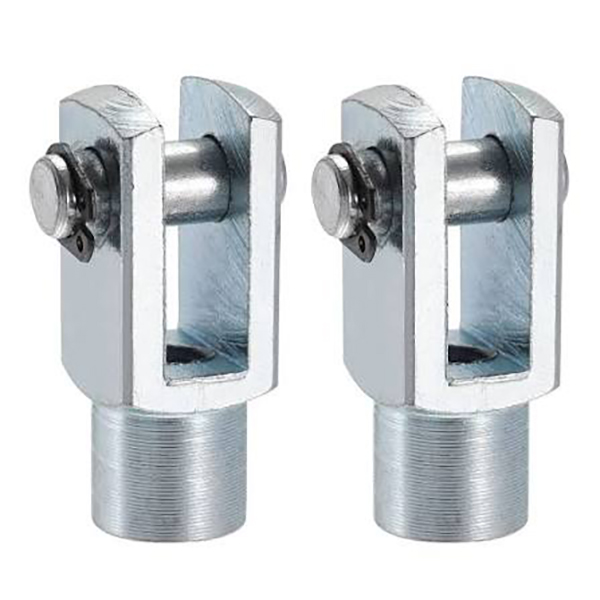

Doppelohr-Gabelkopfgelenk vom Typ SOLH Y für das Stangenende des Pneumatikzylinders, Standard-Gabelanschluss, austauschbar mit SMC/AirTAC-Teilen. Innengewinde M10×1,25-M27×2 passend zu Bohrungen von 32–125 mm, Stiftloch φ10–27 mm, ±5° Einzelebenenschwenkung. Kohlenstoffstahl geschwärzt/verzinkt oder Edelstahl. Ideal für Einzelohr-Lastösen mit hoher Tragfähigkeit in Push-Pull- und Gelenkmechanismen.

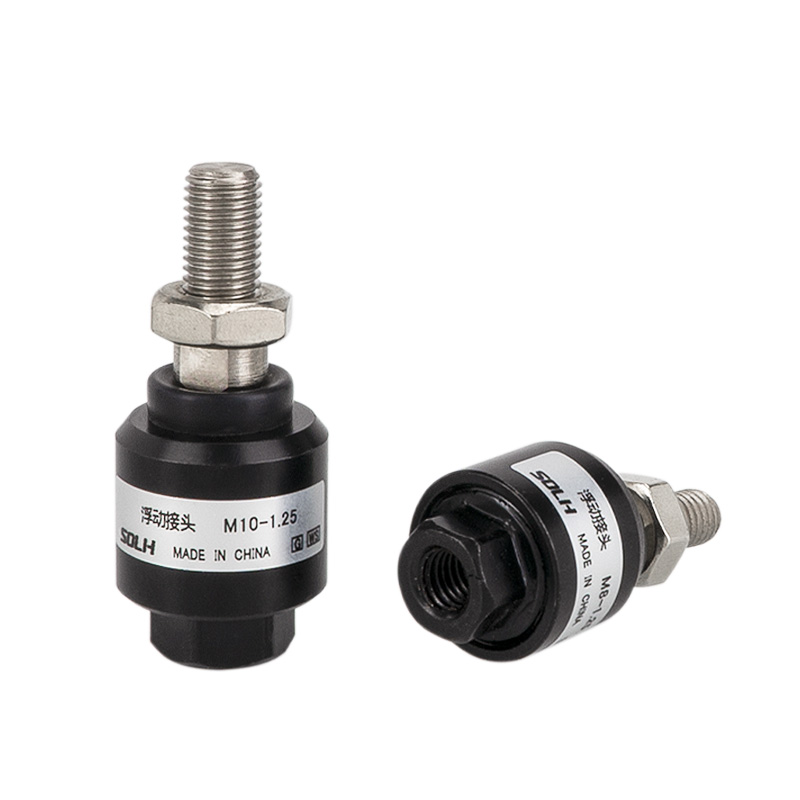

SOLH F-Typ-Schwimmgelenk für Pneumatikzylinder-Stangenende, flexibler Kugelkopf-Ausgleichsanschluss. Absorbiert axiale/radiale Fehlausrichtung (axial ±1,5 mm, Winkel ±2°~±5°), eliminiert seitliche Kräfte und schützt Zylinderdichtungen. Gewinde M6×1,0-M20×1,5 passend zu 16–100 mm Bohrungen, eloxiertes Aluminium oder Edelstahl 304. Austauschbar mit AirTAC F-Serie, SMC JAF/JAHF. Ideal für Pressverbindungen, Montagelinien und Langhubförderung.

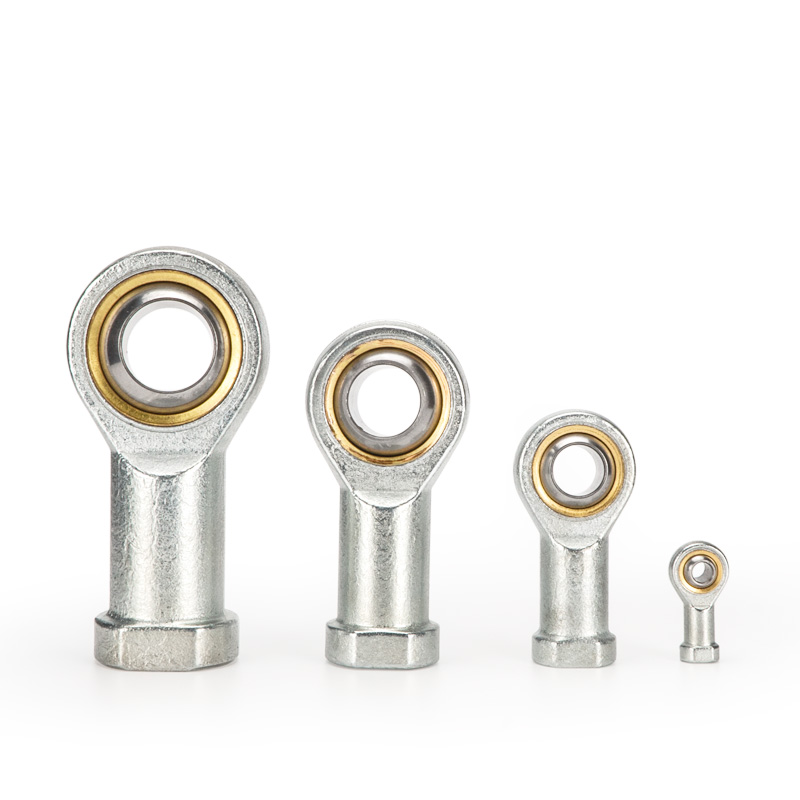

SOLH U-Typ-Fischaugen-Stangenendlager für Pneumatikzylinder-Stangenende, 360°-Universalgelenk mit ±13°~±15° Schwenkung. Kompensiert koaxiale Abweichungen von bis zu 2 mm, eliminiert seitliche Kräfte und schützt Zylinderdichtungen. Gewinde M6×1,0-M27×2 passend zu 16–125 mm Bohrungen, Lagerstahl/selbstschmierendes Kupfer/304 Edelstahloptionen. AirTAC F-U und SMC PHS austauschbar. Ideal für Hochgeschwindigkeits-, Exzenter- und Mehrwinkel-Lastmechanismen.

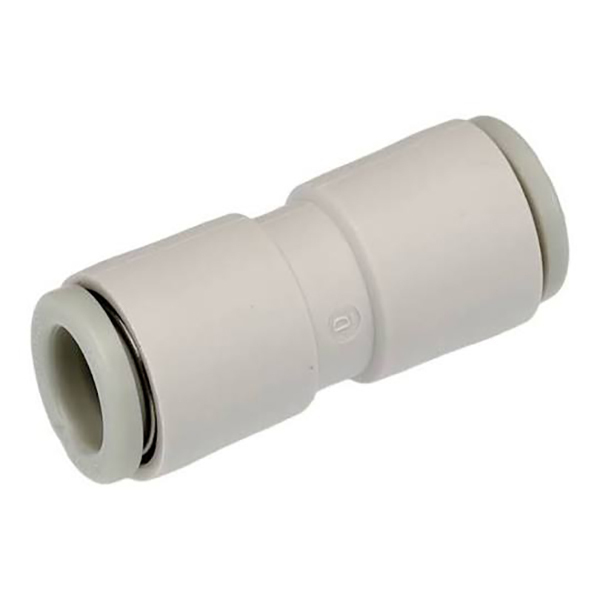

SOLH KQ2H One-Touch-Geradsteckverschraubung, direkter Ersatz für SMC KQ2H. POM-Körper, vernickeltes Messinggewinde, NBR-Dichtung. Funktioniert für Druckluft bis 1,0 MPa und Vakuum bis -95 kPa. Deckt Φ2-Φ16 PU/PA-Rohre, metrische M- und R-Kegelgewinde, Konfigurationen mit gleichem Durchmesser und Reduzierstücken ab. Ideal für Vakuumerzeuger, Mikrozylinder und beengte pneumatische Rohrleitungen in der Automatisierung.

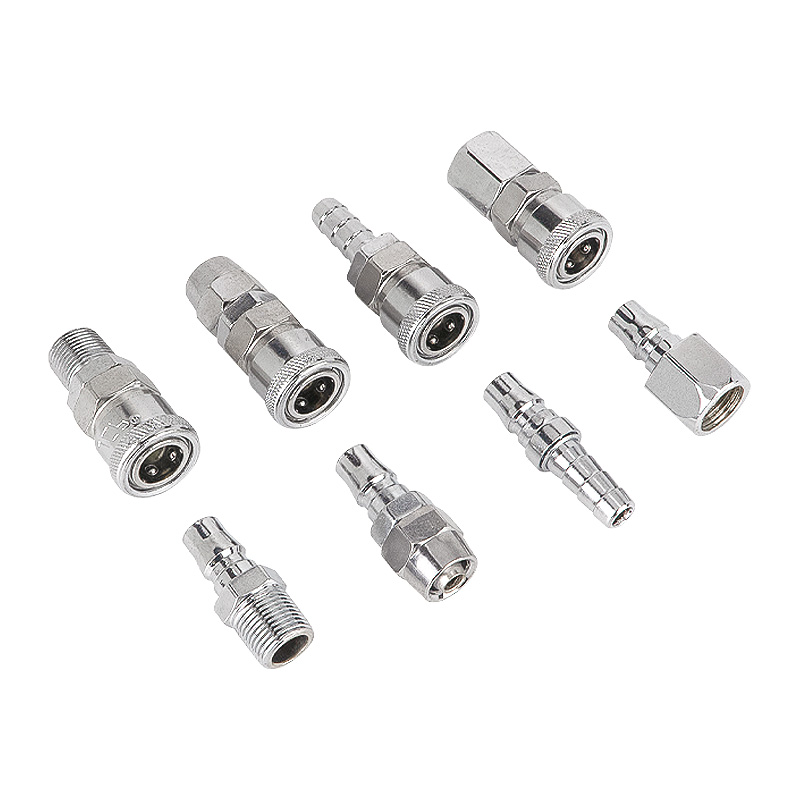

Selbstsichernder pneumatischer Schnellwechsler vom Typ SOLH C, selbstsichernde Stahlkugelkonstruktion für Einhandbedienung. NBR-Dichtung, Arbeitsdruck 0–1,0 MPa. Optionen: vernickelter Stahl/Kunststoff. PP10~PP40, PF/PH/SP/SM-Serie für Φ4×6~Φ8×12 PU-Rohr und G1/4-, G3/8-, G1/2-Gewinde. Markenübergreifend austauschbar mit SMC und AirTAC. Wird häufig für Luftkompressoren, Druckluftwerkzeuge und pneumatische Leitungen von Vakuumgeneratoren verwendet.
