Steuerventil

Das vollpneumatische Zweihand-Sicherheitsverriegelungsventil SOLH VR51 entspricht den Sicherheitsstandards EN ISO 13851 und EN574. Es integriert eine integrierte 0,5-Sekunden-Synchronerkennungs-Anti-Cheat-Logik; Die Ausgangsluft wird nur aktiviert, wenn zwei Tasten innerhalb eines Zeitunterschieds von 0,5 Sekunden gedrückt werden, und die Luftzufuhr wird sofort unterbrochen, sobald eine Taste losgelassen wird, um Quetschverletzungen an der Hand zu vermeiden. Vollständig pneumatisch ohne elektrische Komponenten bietet es explosionsgeschützte Leistung für staubige, feuchte und brennbare Werkstätten. Das 3/2-Wege-Logikventil verfügt serienmäßig über einen Abgasschalldämpfer und einen verschleißfesten, schmiermittelfreien Schieber für eine lange Lebensdauer. Ausgestattet mit flammhemmenden φ6 / 1/4"-Steckanschlüssen und optionaler Montagehalterung, die die hintere oder untere Rohrleitungsanordnung unterstützt, dient es als Standard-Sicherheitsverriegelungskomponente für Stanz-, Niet-, Schneid-, Spritzguss- und andere Hochrisiko-Verarbeitungsmaschinen.

Das vorgesteuerte 3-Wege-Tellermagnetventil der Serie SOLH VCH400 (VCH410) ist speziell für Mittel- und Hochdruckgasleitungen mit einem maximalen Betriebsdruck von bis zu 5,0 MPa konzipiert. Ausgestattet mit elastischen Hochdruck-Polyurethan-Dichtungen und großen ISO-G-Gewinden (G1/2, G3/4, G1) bietet es eine hohe Durchflusskapazität und eine Reaktionsabweichung von ≤ ±2 ms bei hervorragender Vibrations- und Schockfestigkeit und einer Lebensdauer von 10 Millionen Zyklen. Die tropfwassergeschützte Struktur erreicht den gleichwertigen IP65-Schutz; Die NC-Version entlüftet bei Stromausfall automatisch, ideal für Hochdrucklade-, Entlüftungs- und Druckumwandlungskreise und perfekt abgestimmt auf SOLH VCHR-Hochdruckregler. Gilt nur für saubere, trockene Druckluft und Inertgas. Die Montage mit untenliegender Spule ist verboten und eine periodische zyklische Betätigung ist erforderlich, um ein Anhaften des Ventilkegels zu vermeiden. Es dient als zuverlässige Steuerkomponente für industrielle Hochdruck-Luftlade- und Entlüftungsgeräte.

Der vollpneumatische Servopositionierer SOLH IP200 mit Kraftausgleich und Düsenklappe wandelt ein Luftsteuersignal von 0,02 bis 0,1 MPa in eine präzise lineare Zylinderverschiebung ohne Stromversorgung um und bietet so intrinsische Explosionssicherheit für chemische, Bergbau- und brennbare Umgebungen. Es erreicht eine hohe Regelpräzision mit einer Empfindlichkeit von ≤0,5 % FS, geeignet für doppeltwirkende Zylinder mit Bohrung ≥Ø50 mm und Hub 25–300 mm. Das integrierte All-in-One-Design wird direkt an den Zylindern montiert und ist mit separaten Null- und Spanneneinstellschrauben für eine werkzeuglose Vor-Ort-Kalibrierung ausgestattet. Rückkopplungsfedern aus Kohlenstoffstahl oder Edelstahl sind neben kundenspezifischen Varianten für niedrige und hohe Temperaturen optional. Die Zuluft muss trocken und innerhalb von 5 μm gefiltert sein. Weit verbreitet in der Präzisionspressmontage, Beschichtung, Bahnspannungs- und Kantenkorrektur, Ventilhubregulierung und vollständig pneumatischen, explosionsgeschützten Servopositionierungsgeräten.

Das Booster-Relais SOLH IL100 ist vollständig mit gleichwertigen SMC-Modellen austauschbar und fungiert als 1:1-Präzisions-Pneumatik-Volumenverstärker mit gleichem Druck. Es erreicht eine präzise Druckverfolgung zwischen Eingangssignal und Ausgang mit einem Linearitätsfehler von ±1 % FS und einem maximalen Durchfluss von bis zu 6000 l/min, wodurch langsame Reaktionsverzögerungen durch lange Rohrleitungen, Stellantriebe mit großen Membranen und Zylinder mit großer Bohrung wirksam beseitigt werden. Es stehen mehrere Gewindestandards einschließlich Rc, NPT und G zur Verfügung. Neben der Standardtemperaturversion sind auch Niedertemperatur- (-30℃), Hochtemperatur- (100℃) und kupferfreie hochreine Varianten für Halbleiter optional. Das Gehäuse aus korrosionsbeständiger Aluminiumlegierung unterstützt die Direktmontage oder die Montage mit einer Halterung bei geringem, konstantem Luftverbrauch. Weitgehend kombinierbar mit Stellungsreglern für Prozessregelventile, Instrumentenluftleitungen über große Entfernungen, schweren Hebe-/Klemmzylindern und hochpräzisen Positionierungsschleifen; Die kupferfreie Version eignet sich für hochreine Inertgassysteme auf Halbleiterbasis.

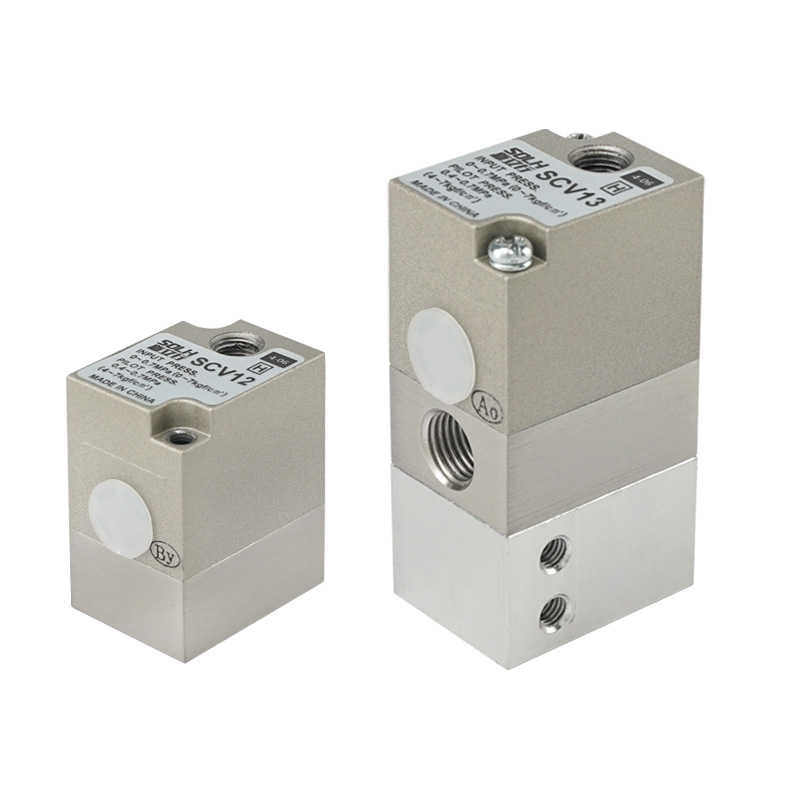

Zu den speziellen luftbetriebenen Beschichtungsventilen der SCV-Serie von SOLH gehören 2-Wege-SCV12 und 3-Wege-SCV13 für die Umschaltung von Farbe, Verdünner und Spülluft sowie eine schnelle Farbwechselsteuerung. Benetzte Teile sind mit lösungsmittelbeständigen PTFE+FPM-Verbunddichtungen ausgestattet, und die Isolationsmembran trennt den Antriebsmechanismus von der Beschichtungsflüssigkeit, um Lackanhaftungen zu vermeiden, wodurch eine Lebensdauer von über 5 Millionen Zyklen erreicht wird. Die vollständig pneumatische Struktur ohne elektrische Teile eliminiert Funkenrisiken für explosionsgeschützte Beschichtungswerkstätten. Passende Verteilerbasis unterstützt die zentrale Steuerung von bis zu 15 Farben; Der optimierte interne Strömungskanal reduziert den Verdünnungsverbrauch beim Spülen und verhindert Farbverunreinigungen. Erhältlich für die Einzelmontage oder die dichte Stapelung von Verteilern, weit verbreitet in automatischen Beschichtungsfarbwechselsystemen für die Automobil-, Möbel-, Eisenwaren- und Haushaltsgeräteindustrie, zur Reinigung der Lösungsmittelzirkulation und in Spülluftkreisläufen für Spritzpistolen.

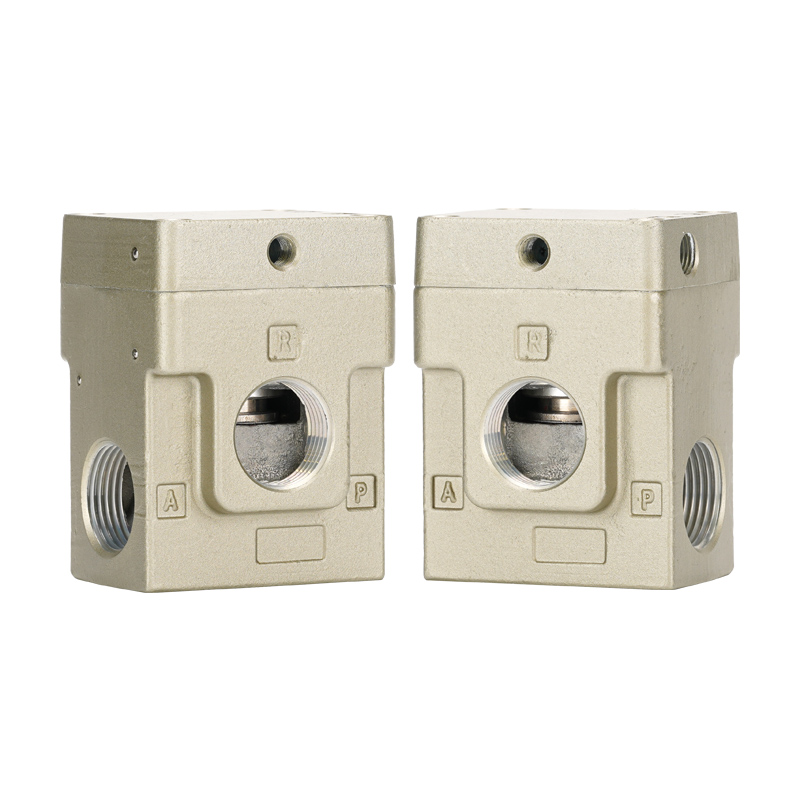

Der 3-Wege-Entlastungsdruckregler SOLH VEX1 mit ausgeglichenem Tellerventil verwendet eine Tellerstruktur anstelle des herkömmlichen Membrandesigns und liefert einen drei- bis fünfmal höheren Durchfluss als Standard-AR-Regler mit übergroßem Entlastungsanschluss für schnelle Druckentlastung und stabilen Gegendruck. Es erreicht eine überragende Regelgenauigkeit mit einer Hysterese von ≤0,03 MPa, Wiederholbarkeit und Empfindlichkeit von ≤0,01 MPa. Es stehen zwei Steuermodi zur Verfügung: Fernluftpilot und integrierter Magnetventilpilot für automatische mehrstufige Druckumschaltung. Der maximale Eingangsdruck erreicht 1,0 MPa, mit Anschlussgrößen von 1/8" bis 2". In jedem beliebigen Winkel montierbar und schmiermittelfrei für trockene, ölfreie Luftkreisläufe; Die Luftpilot-Version arbeitet bei 0 bis 60 °C, während die Magnet-Pilot-Variante bei 0 bis 50 °C arbeitet. Weit verbreitet für die Druckstabilisierung und schnelle Entlastung großer Lufttanks, das Blasen von Luft mit hohem Durchfluss, den Antrieb von Zylindern/Luftmotoren mit großer Bohrung und mehrstufige Spannungskontrollsysteme für die Folien- und Drahtherstellung.

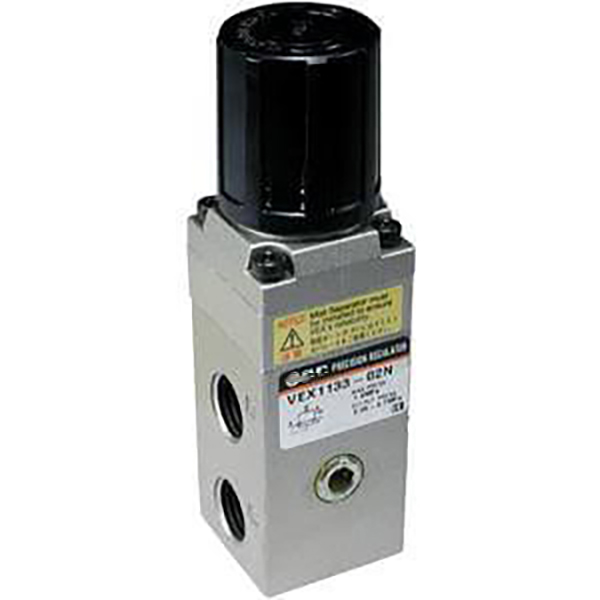

Der Präzisionsentlastungsregler SOLH VEX1133 für hohen Durchfluss verfügt über eine kombinierte Düsen-Prallplatten-Pilotsteuerung und eine ausgewogene Tellerstruktur. Kompakt in der Größe und dennoch mit starker Zu- und Abluftkapazität ermöglicht es eine ultraschnelle Druckstabilisierung mit vernachlässigbarem Überschwingen bei plötzlichen Laständerungen und großem Nachlaufvolumen. Es bietet eine extrem hohe Steuerungspräzision mit einer Empfindlichkeit von ≤ 0,2 % FS und einer Wiederholgenauigkeit von ≤ ± 0,5 % FS und erfüllt die Prozessstandards für Positionierung im Mikrometerbereich und konstante Kraft/Spannung vollständig. Die integrierte Überlaufentlastung leitet überschüssigen Druck in geschlossenen Luftkammern automatisch ab, um einen stabilen Einstelldruck ohne Drift aufrechtzuerhalten. Mit reibungsfreien Innenkomponenten, schmiermittelfreiem und kontaminationsfreiem Design ermöglicht es die Montage in jedem beliebigen Winkel und unterstützt die Einzelmontage oder die gestapelte Anordnung von Verteilern. Weit verbreitet für die Steuerung der Folien- und Drahtspannung, pneumatische Balancer, Präzisionspressmaschinen und Laborprüfstandsysteme mit konstantem Druck.

Das 4-Wege-90°-Handdrehhandventil der SOLH VH-Serie schaltet die Luftkreisläufe durch Drehen des Griffs um, mit drei optionalen Mittelfunktionen: 3-Positionen-Mitte geschlossen, 3-Positionen-Mitte-Abluft und 2-Positionen-Typ. Es verfügt über eine Präzisions-Rotationsspulendichtung für extrem geringe interne Leckage, ein Gehäuse aus Zinklegierung/Aluminiumdruckguss und eine lange Lebensdauer ohne Schmierung sowie eine integrierte mechanische Positionsverriegelung zur Vermeidung versehentlicher Betätigung. Es unterstützt die Rohrleitungsanordnung mit seitlichem und unterem Anschluss und ist für die bündige Schalttafelmontage oder direkte Körperbefestigung mit Anschlussgrößen von Rc1/4" bis 1" und einem maximalen Betriebsdruck von 0,7 bis 1,0 MPa erhältlich. Die in der Mitte geschlossene Version hält den Klemmdruck des Zylinders während des Abschaltens aufrecht, während die Entlüftung in der Mitte den Druck für eine sichere Wartung vollständig ablässt. Wird häufig für die manuelle Umkehrung von Zylindern, die Entlüftung bei der Inbetriebnahme von Geräten, die Isolierung von Notluftquellen, den manuellen Betrieb halbautomatischer Maschinen und pneumatische Lehrprüfstände verwendet.

Das mechanische Miniatur-Tellerventil SOLH VM1 (VM100) mit 2/3 Anschlüssen ist vollständig mit gleichwertigen SMC-Modellen austauschbar. Mit seiner kompakten, zuverlässigen Tellerdichtungsstruktur verfügt er über eine ultraschmale Breite von 11 mm und ein Gewicht von nur 60 g für eine einfache eingebettete und dichte Stapelinstallation in Maschinen. Der Betriebsdruck reicht von -100 kPa Vakuum bis 1,0 MPa Überdruck, mit schmierfreiem Design, ausgezeichneter Dichtheit und starker Staubbeständigkeit. Es stehen mehrere Gewindeoptionen zur Verfügung, darunter M5, Rc1/8, NPT1/8 und G1/8, die die Anordnung der seitlichen und unteren Anschlüsse unterstützen. Es wird eine komplette Serie austauschbarer Betätigungsköpfe angeboten: Standard-/kurzer Stößel, gerader/kurzer/einseitiger Anti-Rückprall-Rollenhebel, flacher Druckknopf, gelber Pilz-Notausschalter, grüner Anzeigeknopf, Scharnierhebel und abschließbarer Drehknopf, mit kompletten NC/NO-2- und 3-Port-Varianten. Es wird häufig zur Erkennung der Hubbegrenzung von Zylindern, zur manuellen Tipp-Inbetriebnahme, zur Sicherheits-Notfallverriegelung, zur Luftumschaltung von Mini-Vorrichtungen und für Vakuumauslöseschaltungen eingesetzt und fungiert als universeller mechanischer Luftsignalauslöser für kompakte Automatisierungsgeräte.
