2/2-Wege-Flüssigkeitsmagnetventil aus Messing der Serie 2V | Direktwirkend und vorgesteuert

Marke: SOLH von Richge Technology

1. Produktübersicht und Kernklassifizierung

     Die SOLH 2V-Serie ist ein Profi2/2-Wege-Flüssigkeitsmagnetventil Entwickelt für die universelle Flüssigkeitskontrolle von Luft, Wasser und Öl. Es ist in zwei Kernstrukturtypen unterteilt:Direkt wirkender Typ 2V025 Und2V130/2V250 membrangesteuerter Typ. Die Serie verfügt über ein Ventilgehäuse aus hochwertigem Messing mit erstklassigen Dichtungsmaterialien und verfügt über die Option zum Anfahren ohne Druck, eine große Durchflusskapazität, eine schnelle Reaktion und eine breite Medienkompatibilität. Es dient als allgemeines Universal-Flüssigkeitsregelventil für automatisierte Wasserkreisläufe, Luftleitungen, Vakuumsysteme und Schmiergeräte.

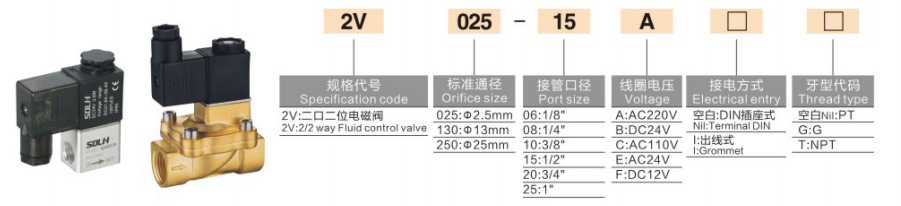

2. Vervollständigen Sie die Modellcodierungsregeln

 1. Vollständige Codierungslogik: 2V – Düsengröße – Gewindeanschluss – Verkabelungstyp – Spannung

 2. Beispiele für Standardbestellungen

     • 2V025-08-DC24V: φ2,5-mm-Öffnung, G1/4-Gewinde, Standard-DIN-Buchse, DC 24 V

     • 2V130-15W-AC220V: 13-mm-Öffnung, G1/2-Gewinde, Kabelausgang, 220 V Wechselstrom

3. Zwei Kernstrukturtypen und Auswahlrichtlinien

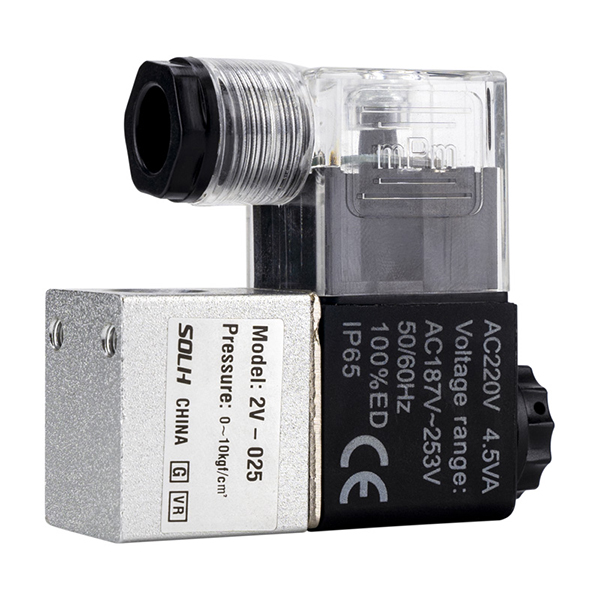

  3.1 2V025 Direktwirkender Typ | Nulldruckstart

    Kernvorteil: Vollständig betriebsbereit bei 0 MPa Nulldruck

     • Funktionsprinzip: Die elektromagnetische Spule zieht direkt am Eisenkern, um den Ventilanschluss zu öffnen, wodurch eine vollständige Öffnungs- und Schließsteuerung ohne Druckdifferenz ohne Mitteldruckunterstützung realisiert wird.

     • Öffnung und Durchfluss: φ2,5 mm Öffnung, CV-Wert = 0,23

     • Port-Spezifikation: G1/8 (06), G1/4 (08)

     • Druckbereich: 0 ~ 1,0 MPa, unterstützt drucklosen Start

     • Dichtungsmaterial: Standard-VITON-Fluorkautschuk, ausgezeichnete Beständigkeit gegen Öl, Wasser und schwache Säurekorrosion

     • Körpermaterial: Kompakter, hochpräziser Ventilkörper aus Messing

     • Anwendbare Szenarien: Flüssigkeitssteuerung für kleine Durchflussmengen, Null-/Niederdruck-Start-Stopp, Vakuumschalter, Miniatur-Wasserkühlung und Sprühsysteme

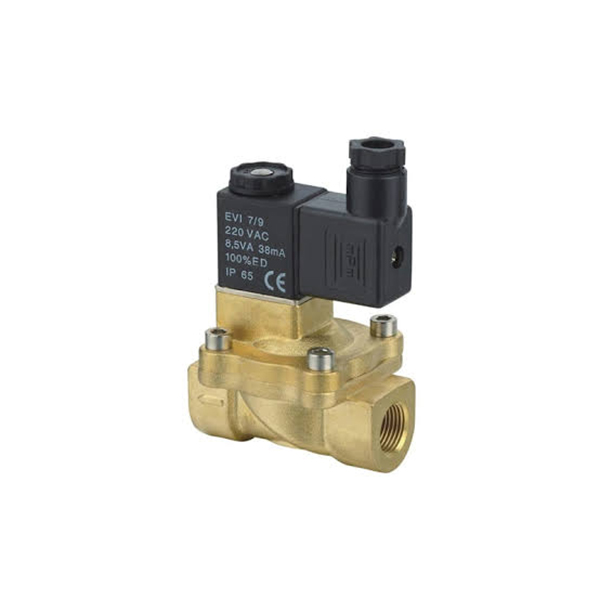

  3.2 2V130 / 2V250 Membran-vorgesteuerter Typ | Differenzdruckstart

    Kernmerkmal: Großer Durchfluss, geringer Stromverbrauch, minimale Druckdifferenz erforderlich

     • Funktionsprinzip: Druckentlastung durch die Pilotbohrung ermöglicht, dass mittlerer Druck die Membran zum Öffnen des Ventils aufdrückt.Minimaler Startdruckunterschied: 0,05 MPa (0,5 bar), kann bei Nulldruck nicht geöffnet werden.

     • 2V130-Spezifikation: φ13mm Öffnung, CV=6,2; Anschlüsse: G3/8 (10), G1/2 (15)

     • 2V250-Spezifikation: φ25mm Öffnung, CV=13; Anschlüsse: G3/4 (20), G1 Zoll (25)

     • Druckbereich: 0,05 ~ 1,0 MPa

     • Dichtungsmaterial: NBR-Nitrilkautschuk, optimal für reine Wasser- und Druckluftmedien

     • Körper und Spule: Verdickter, langlebiger Messingkörper, gepaart mit einer Spule mit geringer Leistung und hoher Stabilität

     • Anwendbare Szenarien: Wasserkreisläufe mit großem Durchfluss, Wassereinlass des Luftkompressors, Kesselwasserversorgung, Ein-Aus-Steuerung der Hauptgas-/Flüssigkeitsleitung

4. Einheitliche allgemeine technische Parameter

5. Vergleich der Serien 2V und 2P | Anti-Fehler-Auswahlleitfaden

Auswahlformel

     Nulldruck-Ein/Aus-Anforderung → Wählen Sie 2V025 / 2P; Großer Durchfluss mit Wasserdruck → Wählen Sie 2V130 / 2V250; Begrenzter Platzbedarf und niedriges Kostenbudget → Wählen Sie ein 2P-Kunststoffventil

6. Typische Anwendungsszenarien

  6.1 2V025 Anwendung

     • Ein-/Aus-Steuerung der Luftquelle des Vakuumgenerators

     • Kühlwasserkreislauf für Miniaturgeräte

     • Automatisierte Sprüh- und Mikrowasserversorgungssysteme

     • Präzisionsausrüstung für den Flüssigkeitswechsel mit kleinem Durchfluss

  6.2 2V130 / 2V250 Anwendung

     • Kühler und industrielles Kühlwassersystem

     • Wassereinlasssteuerung des Luftkompressors

     • Automatisches Wassernachfüllsystem des Kessels

     • Zentraler Luftversorgungs-Hauptleitungsschalter

     • Steuerung der industriellen Wasser- und Gaszirkulation mit großem Durchfluss

7. Passendes unterstützendes Zubehör

     • Behandlung der vorderen Luftquelle: Passen Sie den Luftdruckregulierungsfilter der AW-Serie an, um die Luftquelle zu stabilisieren und Verunreinigungen zu filtern

     • Anpassung des Vakuumkreislaufs: Arbeiten Sie mit dem Vakuumgenerator der ZU-Serie zusammen, um eine zuverlässige Luftzufuhrabschaltung zu gewährleisten

     • Pipeline-Verbindung: Passend zu den geraden KQ2-Schnellkupplungsanschlüssen mit Außengewinde für eine schnelle und leckagefreie Rohrinstallation

Zusammenfassung in einem Satz

     Die 2/2-Wege-Messing-Magnetventile der SOLH 2V-Serie decken drucklose, direkt wirkende und vorgesteuerte Typen mit großem Durchfluss ab. Sie zeichnen sich durch universelle Wasser-/Luft-/Öl-Kompatibilität, schnelle Reaktion und IP65-Schutz aus und bieten kostengünstige und stabile Flüssigkeits-Ein/Aus-Lösungen für verschiedene industrielle Automatisierungssysteme.
