Magnetventil der 5V-Serie | 5/2- und 5/3-Wege-Hochfrequenz-Pneumatiksteuerventil mit geringem Stromverbrauch

Marke: SOLH von Richge Technology | Vollständig kompatibler Ersatz für das High-End-Magnetventil der AirTAC 5V-Serie

1. Produktübersicht

     Die SOLH 5V-Serie ist ein hochwertiges pneumatisches Wegemagnetventil mit 5 Anschlüssen, das vollständig mit der Original-5V-Serie von AirTAC austauschbar ist. Es deckt ab5/2-Wege, zwei Positionen Und5/3-Wege-Dreistellung Funktionstypen. Dank der fortschrittlichen Spulenschiebestruktur mit energiesparendem Spulendesign mit geringem Stromverbrauch zeichnet es sich durch eine extrem lange Lebensdauer, stabile Hochfrequenzschaltung und niedrige Ausfallrate aus. Mit der internen Pilotabgasstruktur und der Schutzart IP65 ist es umweltfreundlich für saubere Arbeitsumgebungen wie Elektronik, Lebensmittel und medizinische Behandlung. Es wird professionell für die Hubsteuerung von doppeltwirkenden Zylindern eingesetzt und ist das bevorzugte Kernsteuerventil für automatisierte Pneumatiksysteme mit hohem Standard.

  1.1 Kernport- und Funktionsdefinition

     • 5-Port-Konfiguration: P (Hauptlufteinlass), A/B (zwei Arbeitsauslässe), R/S (zwei unabhängige Auslassöffnungen)

     • 5/2-Wege, zwei Positionen: Umkehrfunktion in eine Richtung, vervollständigt die Steuerung des Ausfahr- und Einfahrzyklus des Zylinders

     • 5/3-Wege-Dreistellung: Ausgestattet mit mittlerer Neutralstellung, unterstützender Zylinderstopp-Haltung, Druckhaltung und vollständiger Abgasrückstellungsfunktion

     • Kernanwendung: Spezialisiert auf die Steuerung aller doppeltwirkenden Pneumatikzylinder im Vollhub-Hubbetrieb

2. Kernproduktklassifizierung und Funktionslogik

  2.1 5/2-Wege-Zweipunkt-Magnetventil

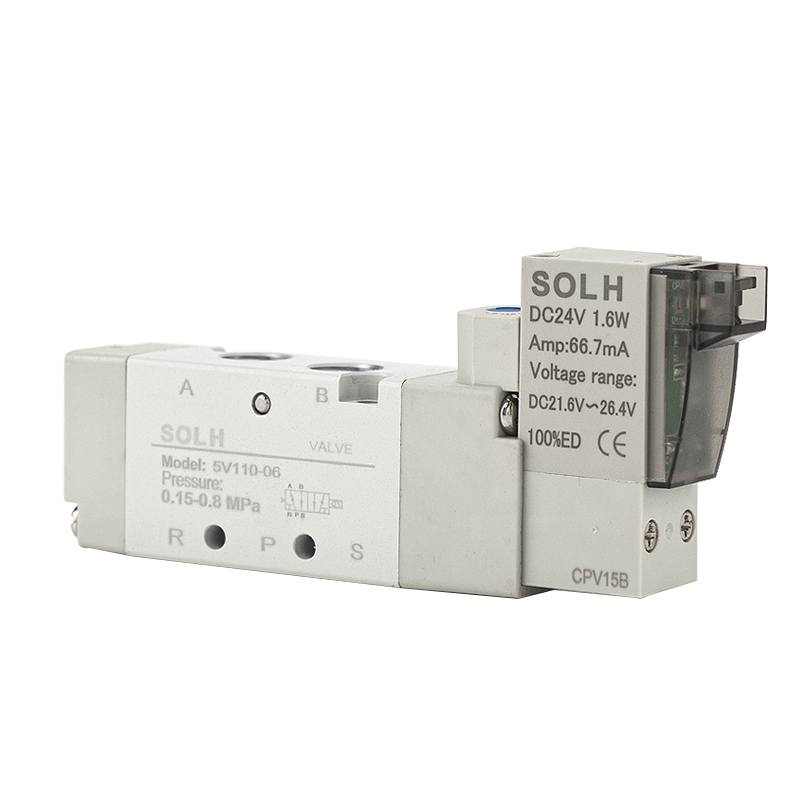

     • Einzelne elektrische Steuerung (5V110/210/310): Elektrifiziert für Richtungsumschaltung, automatische Federrückstellung bei Abschaltung, geeignet für herkömmliche Hub-Jog-Steuerung

     • Doppelte elektrische Steuerung (5V120/220/320): Elektrifiziert, um den Umkehrvorgang abzuschließen, Speicher für den ausgeschalteten Zustand und Selbsthaltung, geeignet für Arbeitsbedingungen mit Positionsverriegelung über einen langen Zeitraum

  2.2 5/3-Wege-Dreipunkt-Magnetventil (doppelte elektrische Steuerung)

     Drei optionale zentrale Neutralfunktionen zur Erfüllung vielfältiger Prozessanforderungen vor Ort:

     • 30 °C (Zentral geschlossen): P-Anschluss in Mittelstellung geschlossen, A/B-Anschlüsse kommunizieren mit R/S-Auslassanschlüssen und ermöglichen so den Zylinderstopp und die Druckhaltung in jeder Hubposition

     • 30E (Zentraler Auspuff): P-Anschluss in Mittelstellung geschlossen, A/B-Doppelanschlüsse vollständig entlüftet, Zylinder wird schnell und ohne Restdruck zurückgesetzt

     • 30P (Zentrale Druckhaltung): Der P-Anschluss in zentraler Position kommuniziert mit den A/B-Anschlüssen, die R/S-Auslassanschlüsse sind geschlossen, wodurch der Systemleitungsdruck stabil gehalten wird

3. Mainstream-Modelle, Kaliber und Durchflussparameter

4. Technische Kernparameter

5. Schnelle Interpretation der Modellcodierung

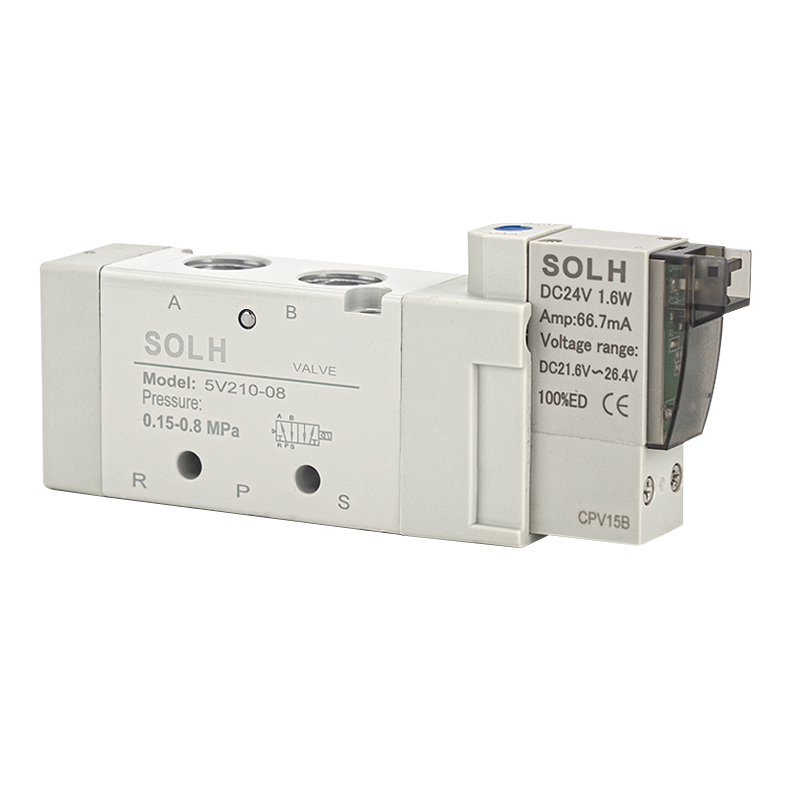

     Nehmen wir 5V210-08 DC24V als Standardbeispiel

     • 5V: Seriencode für pneumatisches Magnetventil mit 5 Anschlüssen und 2/3 Positionen

     • 2: Spezifikation der Serie 200, entsprechend den Mainstream-Kalibern G1/8 und G1/4

     • 10: Einzelne elektrische Steuerung mit 2 Positionen;20 = Typ mit doppelter elektrischer Steuerung;30C/E/P = zentraler Funktionstyp mit 3 Positionen

     • 08: Schnittstelle Kaliber G1/4;06 = G1/8;M5 = Mikro-M5-Gewinde

     • DC24V: Nennspannung;B steht für DC24V,A steht für AC220V, mehrere Spannungsoptionen verfügbar

6. Kernproduktvorteile

     • Geringer Stromverbrauch und extrem lange Lebensdauer: Die 0,9-W-Energiesparspule mit geringem Stromverbrauch reduziert den langfristigen Betriebsstromverbrauch. Durch die Verwendung einer hochpräzisen Spulendichtungsstruktur mit geringem Reibungswiderstand unterstützt es mehr als 30 Millionen stabile Schaltzyklen und minimiert die spätere Wartungshäufigkeit.

     • Ultraschnelle Hochfrequenzreaktion: Das optimierte Design des internen Luftkanals erreicht eine Schaltreaktionszeit innerhalb von 0,05 Sekunden und passt sich perfekt an die Anforderungen hochfrequenter zyklischer Aktionen automatisierter Produktionslinien an.

     • Anpassungsfähigkeit an saubere Umgebungen: Die eingebaute zentralisierte interne Pilotabgasstruktur vermeidet externe Verschmutzung durch Öl- und Gasüberlauf und erfüllt vollständig die staubfreien und sauberen Produktionsstandards der Elektronik-, Lebensmittel- und Medizinindustrie.

     • Starke Integration und bequemes Debuggen: Unterstützt die integrierte Installation der Verteilerventilgruppe, um Platz in der Ausrüstung zu sparen. Ausgestattet mit einem manuellen Knopf am Ventilgehäuse, der das Debuggen einzelner Ventile und den Testbetrieb der Ausrüstung erleichtert.

     • Stabile und wetterbeständige Leistung: Großer Temperaturanpassungsbereich und IP65-Staub- und Wasserdichtigkeit, stabiler Betrieb in komplexen Industrieumgebungen im Innen- und Außenbereich.

7. Typische Anwendungsszenarien

     • Doppelt wirkender Zylinder mit hin- und hergehender Steuerung: Weit verbreitet für automatische Handhabung, Materialschieben, Spannvorrichtungen, Drehpositionierung und andere pneumatische Hin- und Herbewegungen.

     • Automatisierte Produktionslinien mit hohem Standard: Wird für Automobilschweißlinien, das Versiegeln und Schneiden von Verpackungen, die Oberflächenmontage von Elektronikgeräten, die Abfüllung von Lebensmitteln und andere Präzisionsautomatisierungsgeräte verwendet.

     • Hochfrequente und saubere Arbeitsbedingungen: Bevorzugter Ventiltyp für Industrieszenarien, die häufiges Umschalten, Nullverschmutzung und langfristig stabilen Dauerbetrieb erfordern.

8. Auswahlunterschied: Magnetventil der 5V-Serie vs. 4V-Serie

Zusammenfassung in einem Satz

     Die SOLH 5V-Serie ist ein pneumatisches 5/2- und 5/3-Wege-Magnetventil der Spitzenklasse mit geringem Stromverbrauch, extrem langer Lebensdauer und schneller Hochfrequenz-Schaltleistung. Mit seiner sauberen internen Abluft und dem wasserdichten und staubdichten IP65-Design ist es das optimale Kernsteuerventil für doppeltwirkende Zylinder und saubere automatisierte Pneumatiksysteme mit hohem Standard, vollständig kompatibel mit der Original-5V-Serie von AirTAC.
