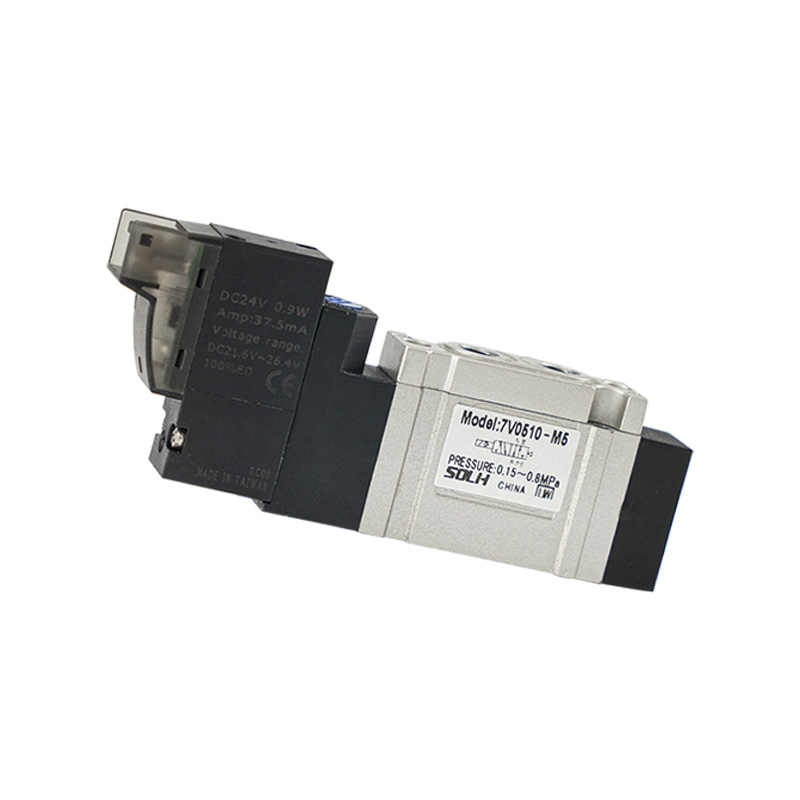

Kompaktes vorgesteuertes 5/2- und 5/3-Magnetventil der Serie 7V

Marke:SOLH von Richge Technology

Produktpositionierung

     Die SOLH 7V-Serie ist ein kompaktes vorgesteuertes Wegemagnetventil mit 5/2-Wege- und 5/3-Wege-Funktionen, das speziell für allgemeine Standard-Pneumatikkreise entwickelt wurde. Durch die interne zentralisierte Abgasstruktur mit optimiertem Strömungskanal bietet es eine bemerkenswert große Durchflusskapazität, schnelle Schaltreaktion und geringen Stromverbrauch. Es kann einzeln verwendet oder zur zentralen Steuerung mehrerer Zylinder in Verteilerventilbänke eingebaut werden.

Kernstruktur und funktionale Klassifizierung

 1. Definition der Port- und Positionsfunktion:

   1.1 5/2-Wege-Magnetventil: 1 Einlass P, 2 Arbeitsanschlüsse A/B, 2 Auslassanschlüsse R/S

     - Suffix 10: Einzelspule, Einzelmagnet-Federrückstellung

     -- Suffix 20: Doppelspulen-Doppelmagnet-Verriegelungstyp

   1.2 5/3-Wege-Doppelspulen-Magnetventil (3 zentrale Kernfunktionen)

     -- 30 °C Mitte geschlossen: Alle Anschlüsse sind in der Mittelstellung vollständig abgedichtet, um den Zylinderdruck für die Klemmhaltung zu sperren

     -- 30E Mittelauspuff: A und B sind mit dem Auslass R/S verbunden, um den Restdruck sicher abzulassen

     -- 30P Mitteldruckversorgung: P ist sowohl an A als auch an B angeschlossen, beide Seiten des Zylinders halten den Luftdruck aufrecht

  2. Antrieb und Strukturmerkmal

     -- Antriebstyp: Pilotgesteuertes Design, niedriger Startdruck, ultraschnelle Reaktion und große Durchflussleistung

     - Interne zentrale Entlüftung: Die Steuerluft wird gleichmäßig über die Hauptauslassöffnungen R/S abgeführt, saubere und ordentliche Rohrleitungen ohne verstreute Steuerentlüftung

Tabelle mit Seriengrößen und Durchflussparametern

Universelle allgemeine technische Spezifikationen

     -- Betriebsdruckbereich: 0,15 ~ 0,8 MPa

     -- Prüfdruck: 1,2 MPa

    -- Betriebstemperatur: -20℃ ~ +70℃ (keine Vereisung in der Luftzufuhr)

     -- Schaltreaktionszeit: ≤50 ms

     -- Maximale Betriebsfrequenz: 5 Hz

     -- Spulenstromverbrauch: DC = 0,7 W; Wechselstrom = 1,1 VA

     -- Standardspannungsoptionen

        Gleichstrom: 12 V (F), 24 V (B)

        Wechselstrom: 110 V (C), 220 V (A)

     -- Schutzart: IP40 staubgeschützt

     -- Ventilkörpermaterial: Aluminiumdruckgusslegierung

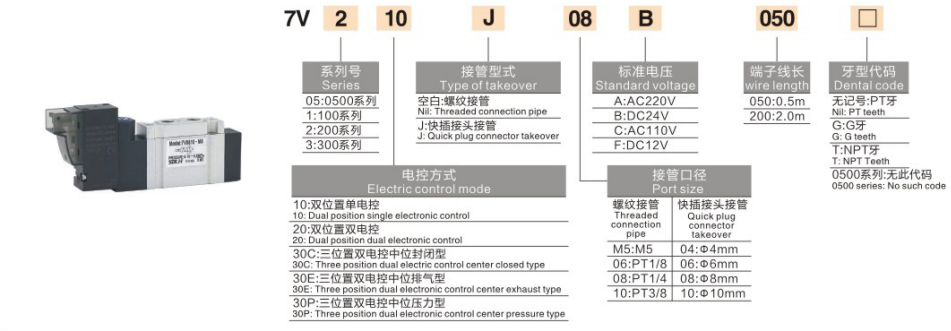

Vollständige Modellbenennungsregel

  1. Beispielmodell: 7V210J08B050

     -- 7V: Seriencode für vorgesteuerte 5/2- und 5/3-Kompaktmagnetventile

     -- 2: Größencode (2 = 7V200-Serie, 1/4-Zoll-Anschluss)

     -- 10 / 20 / 30C/30E/30P: Schaltkreisfunktion

        10=5/2 Einzelspule; 20=5/2 Doppelspule; 30er Serie = 5/3 Dreistellung

     -- J: Port-Verbindungsformular; J = Steck-Schnellverschraubung, leer = Standard-Gewindeanschluss

     -- 08: Anschlussgrößencode (08 = 1/4")

     -- B: Spulenspannungscode (B=DC24V, A=AC220V)

     -- 050: Kabellängencode (050 = 0,5 Meter Kabel)

Gemeinsame Standard-Referenzmodelle

  1. 5/2 Zwei-Positionen-Serie

     -- Single-Coil-Federrückführung: 7V110-06 (1/8", DC24V)

     -- Doppelspulenverriegelung: 7V220-08 (1/4", AC220V)

  2. 5/3 Drei-Positionen-Serie

     -- Mitteldruckhaltung geschlossen: 7V130C-06

     -- Entlüftung des mittleren Abgasdrucks: 7V230E-08

     - Zentraler Doppelanschluss unter Druck: 7V330P-10

Kernproduktvorteile

  1. Verbesserte Leistung bei hohem Durchfluss

     - Optimiertes internes, stromlinienförmiges Läuferdesign, erhöhte Durchflusskapazität um etwa 30 % im Vergleich zu herkömmlichen Magnetventilen der 4V-Serie, wodurch eine schnellere Geschwindigkeit beim Aus- und Einfahren des Zylinders erreicht wird.

  2. Flexible Installation in mehrere Richtungen und Dual-Port-Optionen

     -- Unterstützt horizontale und vertikale Montage; Zwei Anschlussmodi: Standard-Gewindeanschluss oder Schnellsteckanschluss für schnelle Schlauchmontage.

  3. Vielfältig integrierter modularer Aufbau

     -- Kompatibel mit dem Mehrstations-Ventilsockel, mehrere Ventile gestapelt, um Platz bei der Schrankinstallation zu sparen und die Anordnung der Hauptluftleitungen zu vereinfachen.

  4. Ultra-Low-Power-Spule

     - Das Spulendesign mit niedriger Wattzahl reduziert die Wärmeerzeugung und eignet sich für langfristige, kontinuierliche Arbeitsbedingungen mit geringerem Energieverbrauch.

  5. Extrem lange Lebensdauer

     - Präzise interne Spulen- und Dichtungsstruktur, stabile Leistung bis zu Millionen von Schaltzyklen bei minimalem Wartungsaufwand.

Zusammenfassung in einem Satz

     Das kompakte vorgesteuerte Magnetventil SOLH 7V deckt vollständige 5/2-Einzel-/Doppelspulen- und 5/3-Drei-Zentral-Funktionsvarianten mit vollständigen Anschlussgrößen von M5~3/8" ab und bietet einen 30 % höheren Durchfluss als herkömmliche 4V-Serien, einen geringen Stromverbrauch und ein stapelbares Design mit Mehrfachverteiler als universelles Wegeventil für alle standardmäßigen automatisierten Pneumatikkreise.
