Flüssigkeitsmagnetventil der Serie 2P | 2/2 Weg

Direkt wirkendes 2/2-Wege-Flüssigkeitsregelventil der Serie 2P | Mini-Magnetventil aus Kunststoff

Marke: SOLH von Richge Technology

1. Produktdefinition und Funktionsprinzip

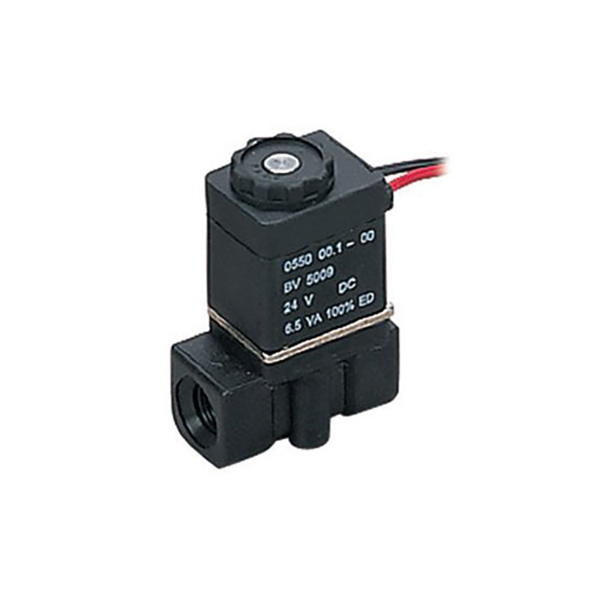

     Die SOLH 2P-Serie ist ein2/2-Wege-Mini-Flüssigkeitsmagnetventil mit direkter Wirkung, normalerweise geschlossen aus hochfestem technischen Kunststoff. Es unterstütztNull-Differenzdruck-Start (0 MPa betreibbar) und ist für die Ein-Aus-Steuerung von Druckluft, Wasser und dünnem Öl konzipiert. Es wird häufig in automatisierten Wasserkreisläufen, Pneumatikkreisläufen und Vakuumkreisläufen eingesetzt und zeichnet sich durch kompakte Größe, schnelle Reaktion und hervorragende Medienkompatibilität aus und dient als wirtschaftliche und zuverlässige Miniaturlösung zur Flüssigkeitssteuerung.

  1.1 Kernarbeitsprinzip

     • Ausgeschalteter, normalerweise geschlossener (NC) Zustand: Die Feder drückt auf den Ventilkern, um den Durchflusskanal vollständig zu blockieren und den gesamten Mediumfluss zu unterbrechen.

     • Öffnungszustand beim Einschalten: Elektromagnetische Kraft hebt den Ventilkern nach oben, um den Durchflusskanal zu öffnen und die Zirkulation des Mediums zu ermöglichen.

     • Automatischer Reset: Die Feder stellt das Ventil sofort zurück und schließt es, sobald die Stromversorgung unterbrochen wird, wodurch eine sichere und stabile Abschaltleistung gewährleistet wird.

2. Vollständige Modellcodierungsregeln und Bestellbeispiele

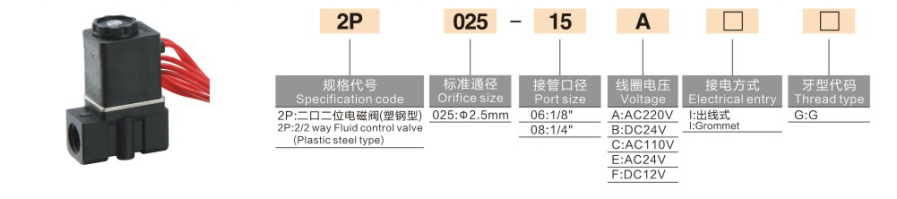

  1. Vollständige Codierungslogik: 2P025 – Gewindeanschluss – Verdrahtungssuffix – Spannung

  2. Beispiel für eine Standardbestellung

     2P025-08W-DC24V: G1/4-Gewindeanschluss, Kabelauslass, DC 24 V, normalerweise geschlossenes 2-Wege-Mini-Flüssigkeitsventil

3. Technische Kernparameter

4. Produktkernvorteile

     • Nulldruckstart：Voll funktionsfähig bei 0 MPa Nulldruck, wodurch die Anlaufbegrenzung von vorgesteuerten Ventilen, die einen Differenzdruck erfordern, perfekt gelöst wird.

     • Mini-Leichtbauweise：Kompaktes Kunststoffgehäuse mit geringem Platzbedarf, ideal für enge Einbauräume und integrierte Modulmontage.

     • Erstklassige Korrosionsbeständigkeit：Die standardmäßige VITON-Fluorkautschuk-Dichtung bietet eine hervorragende Wasser-, Öl- und schwache Korrosionsbeständigkeit und eignet sich für Reinwasser-, Luftkompressor-Entwässerungs- und Kühlwasserkreislaufszenarien.

     • Hohe Anpassungsfähigkeit an die Umwelt：Spulenschutzart IP65, staub- und wasserdicht, stabiler Betrieb auch unter feuchten Arbeitsbedingungen möglich.

5. Typische Anwendungsszenarien

  5.1 Pneumatische Steuerungsszenarien

     • Ein-Aus-Steuerung der Luftquelle für Vakuumerzeuger

     • Luftquellenschalter für kleine Pneumatikzylinder

  5.2 Szenarien zur Flüssigkeitskontrolle

     • Miniatur-Wasserkühlkreisläufe und automatisierte Sprühgeräte

     • Wasseraufbereitungsgeräte und automatische Entwässerungssysteme für Luftkompressoren

  5.3 Passende Industrieausrüstung

     • Wasserkreisläufe für Lebensmittelverarbeitungsmaschinen und kleine Spritzgießmaschinen

     • Automatisierte Befeuchtungs- und Mikroflüssigkeitskontrollsysteme

6. Vergleich der Serien 2P und 2V | Leitfaden zur professionellen Auswahl

7. Unterstützendes passendes Zubehör

     • Luftquellenbehandlung: Rüsten Sie den Luftfilterregler der AF/AW-Serie an der Vorderseite aus, um die Luftquelle zu reinigen und den Arbeitsdruck zu stabilisieren.

     • Vakuumsystemanpassung: Arbeiten Sie mit ZU-Vakuumerzeugern mit geradem Rohr zusammen, um ein zuverlässiges Ein- und Ausschalten des Vakuumkreises zu realisieren.

     • Pipeline-Verbindung: Passende gerade Schnellkupplungsanschlüsse mit Außengewinde der Serie KQ2 für eine schnelle, bequeme und leckagefreie Rohrleitungsinstallation.

Zusammenfassung in einem Satz

     Das Mini-Kunststoff-Magnetventil der SOLH 2P-Serie verfügt über einen drucklosen Start, eine kompakte, leichte Struktur und IP65-Schutz und bietet eine wirtschaftliche, stabile und hocheffiziente Ein-/Aus-Steuerung von Flüssigkeiten mit kleinem Durchfluss für automatisierte Pneumatik-, Wasser- und Vakuumsysteme.
