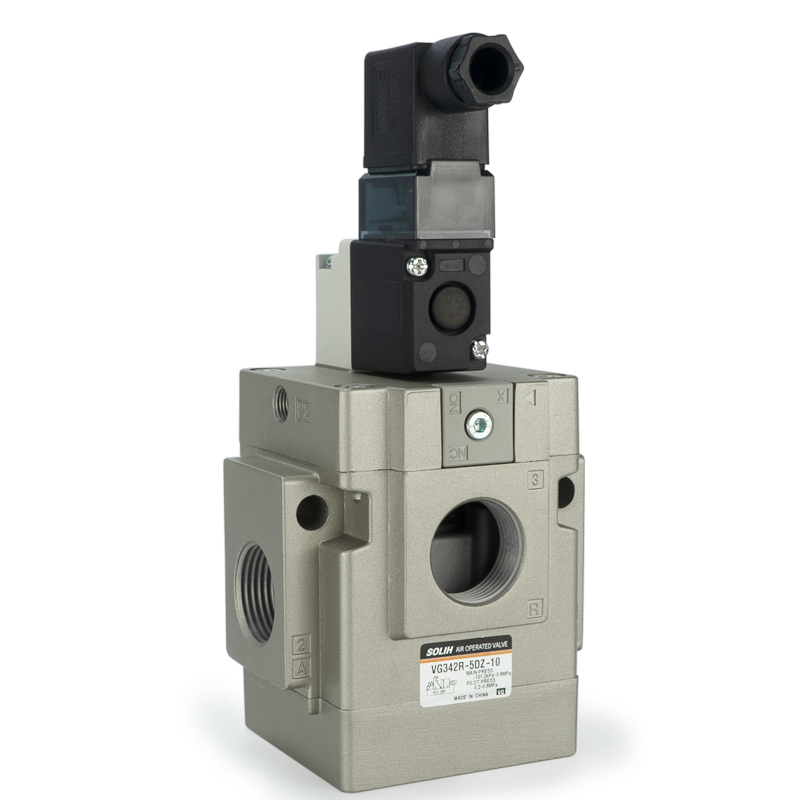

Steuerventil

Das mittelgroße mechanische Tellerventil SOLH VM2 (VM200) ist vollständig mit passenden SMC-Modellen austauschbar. Dank der mittleren Tellerbauweise mit einem Durchflusskoeffizienten von Cv = 0,87 ist die Durchflusskapazität etwa achtmal höher als bei der Mini-VM1-Serie, ausgestattet mit Standard-Rc1/4-Anschluss und optionalem NPT/G1/4-Gewinde. Es arbeitet unter 0–1,0 MPa und ist nicht mit Vakuum kompatibel, da es eine schmierfreie, verschleißfeste Tellerdichtung und ein robustes Metallgehäuse verwendet. Es stehen Rohrleitungsanordnungen für seitliche und untere Anschlüsse zur Verfügung, unterstützt durch eine komplette Reihe austauschbarer Betätigungselemente: Standard-POM-Rolle / abriebfester Rollenhebel aus gehärtetem Stahl, Einweg-Anti-Rückprall-Rolle, gerader Kolben, flacher Druckknopf, gelber Not-Aus-Pilzkopf, grüner Anzeigeknopf und abschließbarer Scharnierknopf. Die Variante mit gehärteten Stahlrollen eignet sich für Produktionslinien mit hoher Beanspruchung und hohem Verschleiß. Es wird häufig für die Hubbegrenzungserkennung von Zylindern und Schiebetischen, für die manuelle Inbetriebnahme von Geräten, für die Luftumschaltung von Spannvorrichtungen und für die Sicherheits-Notfallverriegelung verwendet und dient als gängiges mechanisches Luftauslöseventil für Verpackungs-, Textil-, Druck- und allgemeine Automatisierungsproduktionslinien.

Das mittlere mechanische Tellerventil SOLH VM4 (VM400) mit 3 Anschlüssen ist vollständig austauschbar mit gleichwertigen SMC-Modellen, positioniert zwischen der Mini-VM1- und der High-Flow-VM2-Serie. Sein Hauptvorteil liegt in der Kompatibilität mit dem gesamten Druckbereich von -100 kPa Vakuum bis 1,0 MPa Überdruck, eine Funktion, die bei VM2 nicht verfügbar ist. Es verfügt über einen standardmäßigen Rc1/8-Anschluss mit optionalem NPT/G1/8-Gewinde und einer Durchflusskapazität von Cv=0,38 und unterstützt die Anordnung der seitlichen und unteren Anschlussanschlüsse. Das robuste Metallgehäuse hält Stößen von 1000 m/s² und starken Vibrationen stand, ist für anspruchsvolle Produktionslinien geeignet und verfügt über eine schmierfreie, staubbeständige Tellerdichtung für eine lange Lebensdauer. Es wird ein kompletter Satz austauschbarer Betätigungselemente mitgeliefert: Standardrollenhebel/Rollenhebel aus gehärtetem, abriebfestem Stahl, Einweg-Rückprallschutzrolle, gerader Kolben, mehrfarbige Pilz-Notausschalter, Drehknöpfe mit 2/3 Positionen, verriegelbare Drucktasten und Kippscharnierhebel. Es wird häufig in der Hubbegrenzungserkennung von Zylindern und Schiebetischen, in Vakuumadsorptions-/-freigabekreisen, in der manuellen Inbetriebnahme von Geräten, in der Notverriegelung der Maschinensicherheit und beim Wechseln von Spannvorrichtungen eingesetzt und ist das ideale mittlere mechanische Auslöseventil für Arbeitsbedingungen, die Vakuumkompatibilität und starke Stoßbeständigkeit erfordern.

Das elektropneumatische Proportionalventil SOLH ITV mit hohem Durchfluss ist vollständig mit gleichwertigen SMC-Modellen austauschbar. Es verfügt über ein geschlossenes Druckrückkopplungssystem und akzeptiert DC0-10-V-Spannung, 4-20-mA-Analogstromsignale und optionale Feldbuskommunikation einschließlich CC-Link, PROFINET, EtherNet/IP, um eine stufenlose, hochpräzise Fernluftdruckregelung mit ±1 % FS-Regelgenauigkeit und IP65-Staub- und Spritzwasserschutz zu erreichen. Drei Serien decken unterschiedliche Durchflussbereiche ab: ITV1100 für Mikro-Low-Flow, ITV2100 für universellen Medium-Flow und ITV3100 für starken High-Flow bis zu 4400 L/min ANR, mit einstellbarem Druck von 0,005 bis 0,9 MPa. Es unterstützt Rc/NPT/G-Gewinde und Steckanschlüsse, eine integrierte LED-Digitalanzeige und einen Selbstdiagnosealarm bei geringer DC24V-Stromversorgung. Weit verbreitet für die Betätigung von Zylindern mit großer Bohrung, die Steuerung der konstanten Spannung von Filmen und Drähten, Halbleiter- und optische Präzisionsprozesse, automatische Dosierung und Beschichtung, mehrstufige Druckumschaltung für Schweiß- und Nietgeräte und ersetzt mehrere manuelle Regler, um eine digitale zentralisierte Drucksteuerung in automatisierten Produktionslinien zu realisieren.

Die Inline-Rückschlagventile SOLH XTO674 und INA14 verfügen über dieselbe Strukturplattform mit einem extrem niedrigen Öffnungsdruck von 0,01 MPa und sind sowohl mit Druckluft als auch mit sauberem Wasser kompatibel, um einen Rückflussschutz in Vakuum- und Niederdruck-Flüssigkeitsleitungen zu gewährleisten. XTO674 ist eine kryogene Version komplett aus Messing, die bis zu -30 °C arbeitet; Die Standardserie INA14 bietet ein Gehäuse aus Messing oder SUS304-Edelstahl, ausgestattet mit Standard-NBR-Dichtungen sowie optionalen öl- und hochtemperaturbeständigen FKM- und wetterfesten CR-Dichtungen. Das kompakte Inline-Gewindedesign mit Durchflusspfeilmarkierung kann ohne zusätzliche Halterungen direkt in Rohrleitungen montiert werden und verhindert effektiv Vakuumverlust und umgekehrten Luftstrom, wenn es zwischen Vakuumerzeugern und Saugnäpfen installiert wird. Die beiden Serien verfügen über identische Gesamtabmessungen und Gewindegrößen für den direkten Austausch vor Ort ohne Rohrmodifikation und werden häufig in kryogenen Geräten, Vakuumproduktionslinien, korrosionsbeständigen Hochtemperatur-Flüssigkeitskreisläufen und allgemeinen Pneumatik- und Wasserleitungen zur einseitigen Druckhaltung und Rückflussverhinderung eingesetzt.

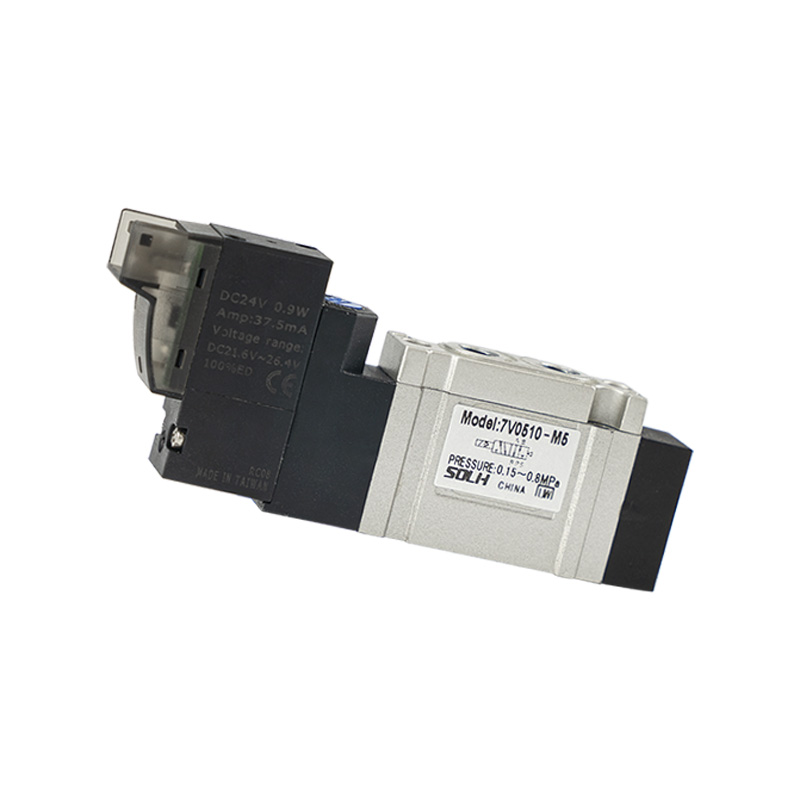

Das kompakte vorgesteuerte Magnetventil SOLH 7V umfasst komplette 5/2- und 5/3-Wege-Varianten, die eine Einzelspulen-Federrückstellung, eine Doppelspulenverriegelung und drei Zentralfunktionen abdecken: Mitte geschlossen, Mitte Entlüftung, Mitte Druckversorgung. Es verfügt über ein integriertes internes zentrales Abluftkanaldesign mit einer um etwa 30 % höheren Durchflusskapazität als herkömmliche Ventile der 4V-Serie, einer Schaltreaktion von ≤ 50 ms und einer maximalen Betriebsfrequenz von bis zu 5 Hz. Ultra-Low-Power-Spulen erzeugen weniger Wärme für eine kontinuierliche Stromversorgung, mit einem Gleichstrom-Stromverbrauch von 0,7 W und einem Wechselstrom-Stromverbrauch von 1,1 VA. Angeboten wird ein vollständiges Sortiment von M5 bis 3/8 Zoll, das sowohl Standardgewindeanschlüsse als auch Steck-Schnellanschlüsse unterstützt. Ventile können einzeln oder gestapelt auf Aluminiumverteilern mit mehreren Stationen installiert werden, um Platz im Schrank zu sparen und die Hauptluftleitung zu vereinfachen. Betriebsdruckbereiche 0,15 bis 0,8 MPa bei Arbeitstemperaturen von -20 bis 70 °C. Der Ventilkörper aus Aluminiumdruckguss bietet eine lange Dichtungslebensdauer und wird häufig für die Richtungsumschaltung von Zylindern und die zentrale pneumatische Steuerung in der gesamten automatisierten Produktion eingesetzt Linien.

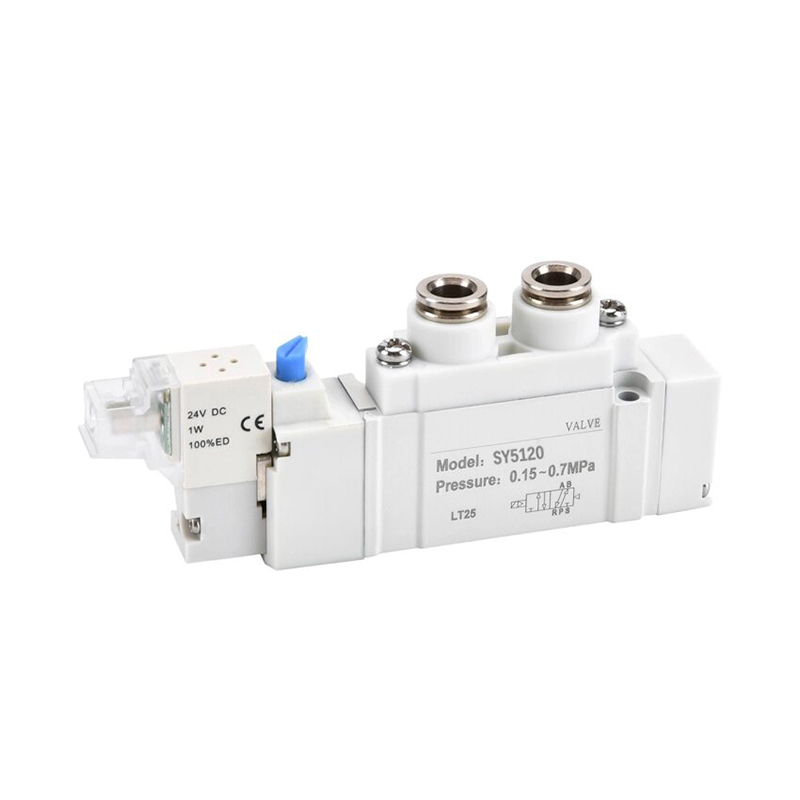

Das vorgesteuerte 5-Wege-Magnetventil der SY-Serie von SOLH ist vollständig mit passenden SMC-Ventilen austauschbar, einschließlich der Modelle SY3000 Mini, SY5000 Medium Mainstream, SY7000 Large und SY9000 Extra Large. Es bietet komplette Schaltungsoptionen: 5/2-Einzel-/Doppelspule und 5/3-Dreistellung mit zentral geschlossener, zentraler Entlüftung und zentraler Druckversorgung. Standardmäßige 0,35-W-Spulen und optionale 0,1-W-Energiesparspulen mit extrem geringem Stromverbrauch erzeugen wenig Wärme für eine kontinuierliche Energieversorgung. Die interne Pilotversion arbeitet mit 0,1 bis 0,7 MPa, während die externe Pilotvariante eine Vakuumumgebung von -100 kPa unterstützt. Die spaltdichte Spule erreicht bis zu 200 Millionen Schaltzyklen. Für eine flexible Schlauchführung sind seitlich, oben und unten Luftanschlüsse angeordnet. Die Ventile verfügen über ein steckbares Schnappdesign, das mit SS5Y-Verteilerventilinseln kompatibel ist und die Wartung eines einzelnen Ventils ohne Demontage der gesamten Gruppe ermöglicht, mit IP65-Stecker und IP67-Verteilersockel. Optimierte Innenkanäle sorgen für einen um etwa 80 % höheren Durchfluss als herkömmliche Ventile und das eingebaute Pilotfilternetz verhindert, dass die Spule durch Staub festsitzt. Wird häufig für die Richtungsumschaltung von Zylindern und die zentrale pneumatische Steuerung in Halbleiter-, Automobilschweiß-, Verpackungs- und medizinischen Automatisierungsgeräten verwendet.

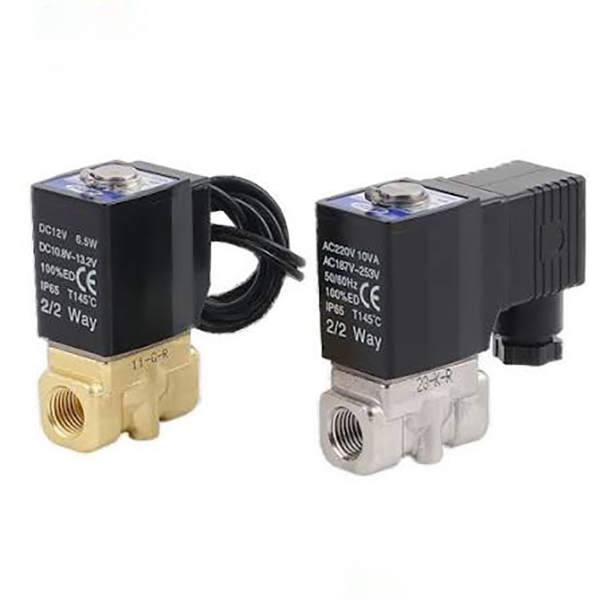

Die normalerweise geschlossenen 2/2-Wege-Flüssigkeitsmagnetventile der Serie SOLH 2S umfassen zwei vollständige Leitungen: direktwirkende Modelle mit kleiner Öffnung 030/050 und vorgesteuerte Varianten mit großer Bohrung 150–500 für die automatische Ein-/Aus-Steuerung von sauberem Wasser, Druckluft, Schneidkühlmittel, Schmieröl und schwach korrosiven Flüssigkeitsleitungen. Die direkt wirkende Version ermöglicht einen drucklosen Start ohne Mindestdifferenzdruckbegrenzung, zeichnet sich durch kompakte Größe, universelle Montageausrichtung und schnelles Umschalten im Millisekundenbereich aus und ist ideal für Niederdruck-Mikroströmungsanwendungen wie Einzelpunktkühlung von Werkzeugmaschinen, 3C-Mikroluft-/Wasserzweige und Mini-Reinigungsgeräte. Der pilotgesteuerte Typ erfordert eine Druckdifferenz von mindestens 0,05 MPa für die vollständige Öffnung, liefert einen extrem großen Durchfluss mit Spulen mit geringer Wattleistung und geringer Wärmeentwicklung und eignet sich für Luftkompressor-Ablaufleitungen, Hauptsprühwasserleitungen und zirkulierende Wasseraufbereitungsleitungen mit hohem Durchfluss. Standardmäßige NBR-Nitrilkautschukdichtungen sind mit optionalen säure- und heißwasserbeständigen EPDM-Dichtungen in Lebensmittelqualität ausgestattet. Es stehen mehrere internationale Gewindestandards (PT/G/NPT) und globale universelle Spulenspannungen (DC12/24 V, AC24/110/220 V) zur Verfügung, unterstützt durch DIN-Stecker und Kabelverkabelungsoptionen. Hitzebeständige Spulen ermöglichen eine langfristige kontinuierliche Energieversorgung. Auswahlhilfe: Direktwirkender Typ für Rohrleitungen mit statischem Druck unter 0,05 MPa und kleinem Abzweigdurchfluss; Vorgesteuerte Version für Hauptverteiler G1/2 und höher mit stabilem Hochdruck und großem Zirkulationsdurchfluss. Für Heißwasser und flüssige Medien in Lebensmittelqualität ist eine EPDM-Dichtung vorgeschrieben.

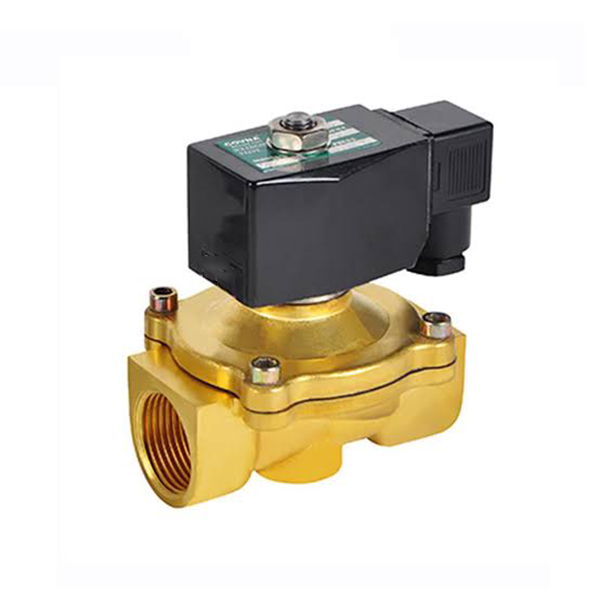

Das normalerweise geschlossene 2/2-Wege-Flüssigkeitsmagnetventil der Serie SOLH 2W mit Gehäuse aus massivem Messing umfasst direktwirkende 030/050-Modelle mit kleiner Öffnung und vorgesteuerte 150~500-Varianten mit großer Bohrung und ist für die automatische Ein-/Aus-Steuerung von sauberem Wasser, Druckluft, Schneidkühlmittel, Schmieröl und schwach korrosiven Flüssigkeitsleitungen ausgelegt. Die direktwirkende Version ermöglicht einen Null-Differenzdruck-Start ohne Mindestarbeitsdruckbegrenzung, zeichnet sich durch kompakte Größe, universelle Montageausrichtung und Hochfrequenzschaltung im Millisekundenbereich aus und ist ideal für Niederdruck-Mikroströmungszweige, Vakuum-Hilfswasserkreisläufe und Einzelpunktkühlung für kleine Werkzeugmaschinen. Der vorgesteuerte Typ erfordert einen Startdifferenzdruck von mindestens 0,05 MPa, liefert einen extrem großen Durchfluss mit Spulen mit geringem Stromverbrauch und geringem Temperaturanstieg und eignet sich für Hauptabflussleitungen von Luftkompressoren, Hauptsprühwasserkreisläufe für allgemeine Baugruppen und Zirkulationsleitungen mit hohem Durchfluss für Wasseraufbereitungssysteme. Standardmäßige NBR-Nitrilkautschukdichtungen sind mit optionalen hitze- und säurebeständigen EPDM-Dichtungen in Lebensmittelqualität ausgestattet. Es stehen mehrere internationale Gewindestandards (PT/G/NPT) und vollständige Spulenspannungen (DC12/24 V, AC24/110/220 V) zur Verfügung, unterstützt durch DIN-Steckdosen für die Schrankverkabelung und wasserdichte IP65-Kabel für feuchte Außengeräte. Hitzebeständige Spulen ermöglichen eine 24-Stunden-Dauerstromversorgung ohne Durchbrennen. Auswahlrichtlinien: Wählen Sie den direktwirkenden Typ für Rohrleitungen mit statischem Druck unter 0,05 MPa und Mikro-Einzelpunktströmung; Wählen Sie die vorgesteuerte Variante für Hauptverteiler G1/2 und höher mit stabiler Hochdruck-Großzirkulation. Für Heißwasser, gereinigtes Wasser und flüssige Medien in Lebensmittelqualität ist eine EPDM-Dichtung vorgeschrieben.
