5/2- und 5/3-Wege-Pneumatik-Magnetventil der Serie 4V | Vorgesteuertes Wegeventil

Marke: SOLH von Richge Technology

1. Produktübersicht und Kernstruktur

     Die SOLH 4V-Serie ist die universellstevorgesteuertes pneumatisches Wegeventil für die industrielle Automatisierung, Abdeckung5/2-Wege (5 Anschlüsse, 2 Positionen) Und5/3-Wege (5 Anschlüsse, 3 Positionen) Konfigurationen. Es wurde speziell für die Teleskopbewegung, Zwischenstopp- und Druckhaltesteuerung von doppeltwirkenden Zylindern entwickelt und verfügt über eine Spulenstruktur und einen internen Pilotantrieb. Als standardmäßige elektronische pneumatische Steuerungskomponente wird sie häufig in automatisierten Maschinen, Verpackungsanlagen, Verarbeitungsvorrichtungen und pneumatischen Übertragungssystemen mit stabiler Leistung und vielseitigen Funktionen eingesetzt.

  1.1 Fünf-Port-Standardschnittstellendefinition

     • P-Anschluss: Hauptlufteinlass, angeschlossen an die Luftversorgungsquelle

     • A/B-Arbeitsports: Ausgangsanschlüsse, verbunden mit zwei Kammern doppeltwirkender Zylinder zur Steuerung des Aus- und Einfahrens

     • R/S-Auslassanschlüsse: Druckentlastungsauslassöffnungen, normalerweise mit Schalldämpfern zur Geräuschreduzierung und reibungslosen Belüftung ausgestattet

  1.2 Kernstrukturmerkmale

     • Ventilkernstruktur: Hochpräzises Schiebesäulenspulendesign, geringe Reibung und feinfühliges Schalten

     • Fahrmodus: Interner Pilotantrieb, geringer Stromverbrauch und stabile Reversierleistung

     • Anwendbares Objekt: Vollständige Anpassung für doppeltwirkende Pneumatikzylinder

2. 5/2-Wegeventil – Einfache Umkehrsteuerung

     Die 5/2-Wege-Struktur ist das gängige Grundmodell der 4V-Serie, unterteilt in einzelne elektrische Steuerungs- und doppelte elektrische Steuerungstypen und passt sich an unterschiedliche pneumatische Logik- und Sicherheitssteuerungsanforderungen an.

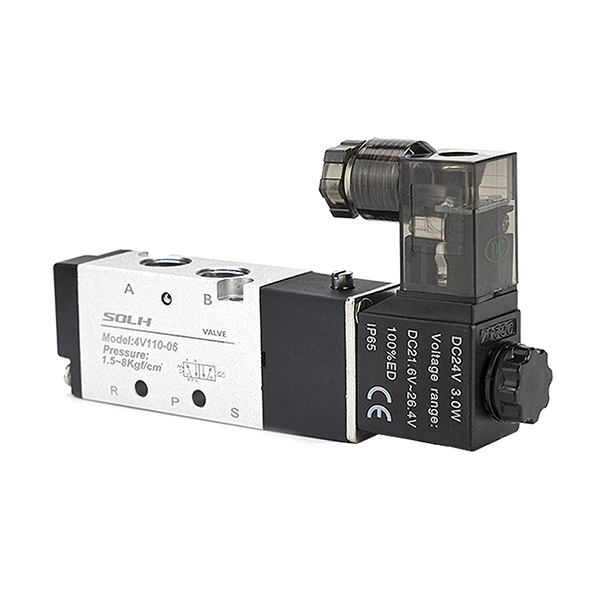

  2.1 Einzelne elektrische Steuerung (4V110/210/310/410)

     • Funktionsprinzip: Ausgestattet mit einer elektromagnetischen Spule und Rückstellfeder. Das Ventil reversiert beim Einschalten und stellt sich beim Ausschalten automatisch durch Federkraft zurück.

     • Kernmerkmale: Power-Off-Reset-Design mit ausfallsicherer Leistung, einfacher Struktur und kostengünstig.

     • Typische Anwendungen: Normale Hin- und Herbewegung des Zylinders, Notstopp-Rückstellmechanismus, einfache Spann- und Positionierungsausrüstung.

  2.2 Doppelte elektrische Steuerung (4V120/220/320/420)

     • Funktionsprinzip: Doppelspulen für alternative Steuerung ohne Rückstellfeder. Das Ventil behält seine aktuelle Position nach dem Ausschalten beiSpeichererhaltungsfunktion.

     • Kernmerkmale: Hohe Positioniergenauigkeit, Energieeinsparung (Stromverbrauch nur beim Rückwärtsfahren), stabile Positionshaltung im ausgeschalteten Zustand.

     • Typische Anwendungen: Präzise Stationspositionierung, Zwischenhubstopp, Langzeitdruckhaltung und Festpositionsverriegelungsszenarien.

3. 5/3-Wegeventil – Präzisionssteuerung der Zwischenposition

     Die 5/3-Wege-Struktur mit drei Positionen fügt einen neutralen Zwischenzustand auf der Grundlage der Umkehrung mit zwei Positionen hinzu und realisiert drei zentrale Zwischenfunktionen, um anspruchsvolle pneumatische Steuerungsanforderungen zu erfüllen (anwendbare Modelle: 4V130/230/330/430).

  3.1 Geschlossenes Zentrum (C-Typ)

     Funktion: Alle Anschlüsse sind in der Zwischenposition vollständig geschlossen. Ermöglicht die Zylinderverriegelung und Druckhaltung, unterstützt den Aufhängungsstopp und den Absturzschutz.

     Szenario: Vorrichtungsverriegelung, Vertikalzylinder-Absturzsicherung, fester Zwischenpositionsanschlag.

  3.2 Auspuffmitte (E-Typ)

     Funktion: A/B-Arbeitsanschlüsse kommunizieren mit Auslassanschlüssen in der Zwischenposition. Das System lässt den Druck ab und der Zylinder schwimmt frei.

     Szenario: Druckentlastung der Gerätesicherheit, manuelles Ziehen und Debuggen, mechanischer Reset-Schutz.

  3.3 Druckzentrum (P-Typ)

     Funktion: Der P-Lufteinlass kommuniziert mit beiden A/B-Anschlüssen in der Zwischenposition und wandelt einen doppeltwirkenden Zylinder in einen einfachwirkenden Ausgang um.

     Szenario: Synchrones Spannen, bidirektionale Druckhaltung, spezielle Kraftausgleichsregelung.

4. Modellcodierungsregeln und allgemeine Spezifikationen

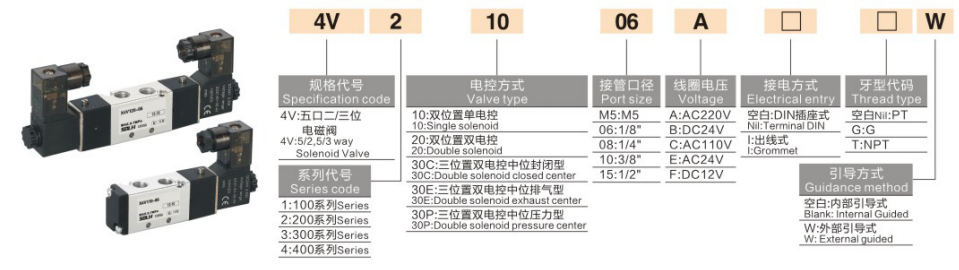

  1. Codierungslogik: 4V [Größencode] [Steuer-/Mittelfunktionscode] – [Anschlussgröße]

  2. Typische gängige Modelle

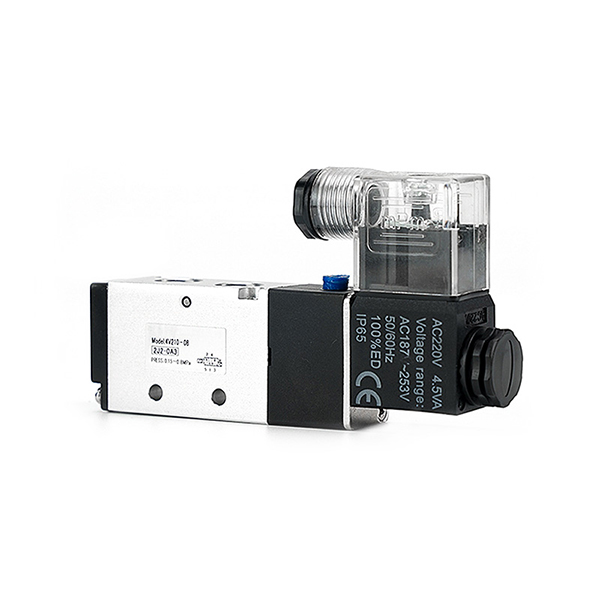

     • 4V210-08: G1/4-Anschluss, einzelne elektrische Steuerung, 5/2-Wege (das universellste Standardmodell)

     • 4V220-08: G1/4-Anschluss, doppelte elektrische Steuerung, 5/2-Wege (Power-Off-Memory-Positionierung)

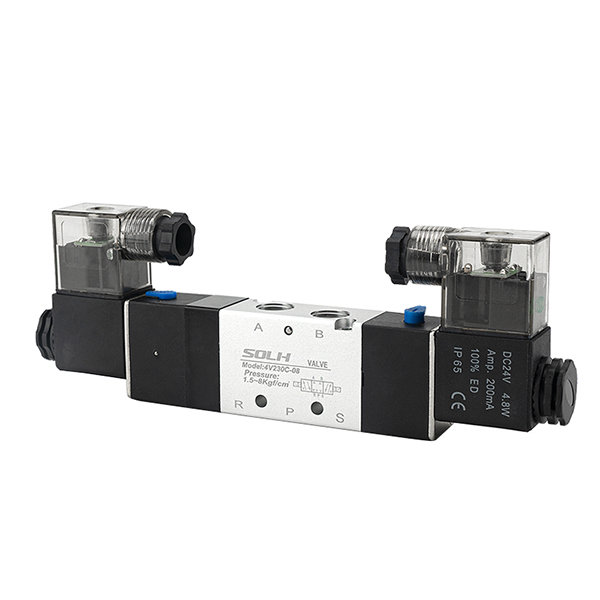

     • 4V230C-08: G1/4-Anschluss, 5/3-Wege mit geschlossener Mitte (Zylinderverriegelung und Druckhaltung)

     • 4V310-10: G3/8-Anschluss, einzelne elektrische Steuerung, 5/2-Wege (Hauptkreissteuerung für großen Durchfluss)

5. Technische Kernparameter

6. Richtlinien zur professionellen Auswahl

  6.1 5/2-Wege-Auswahl mit zwei Positionen

     • Einzelne elektrische Steuerung: Priorität für herkömmliche Hin- und Herbewegungs- und Sicherheits-Reset-Szenarien, mit automatischer Abschaltfunktion und ausfallsicherem Betrieb.

     • Doppelte elektrische Steuerung: Priorität für Positionierungsstationen, Zwischenstopps und Langzeithalteszenarien, mit Abschaltspeicher und genauer Positionierung.

  6.2 5/3-Wege-Auswahl mit drei Positionen

     • Typ C (geschlossenes Zentrum): Zur Zylinder-Zwischenverriegelung, Aufhängung und Absturzsicherung.

     • Typ E (Auspuff Mitte): Für Gerätesicherheitsdruckentlastung, Freischweben und manuelle Debugging-Szenarien.

     • Typ P (Druckzentrum): Für synchrones Spannen, bidirektionale Druckstabilisierung und spezielle pneumatische Balanceregelung.

Zusammenfassung in einem Satz

     Die SOLH 4V-Serie umfasst vorgesteuerte 5/2- und 5/3-Wege-Pneumatikventile mit einfacher/doppelter elektrischer Steuerung und drei Zwischenfunktionen und ist die bevorzugte Standardkomponente für industrielle pneumatische Umkehrung, Positionierung, Druckhaltung und Sicherheitssteuerung von doppeltwirkenden Zylindern.
