Marke:SOLH von Richge Technology

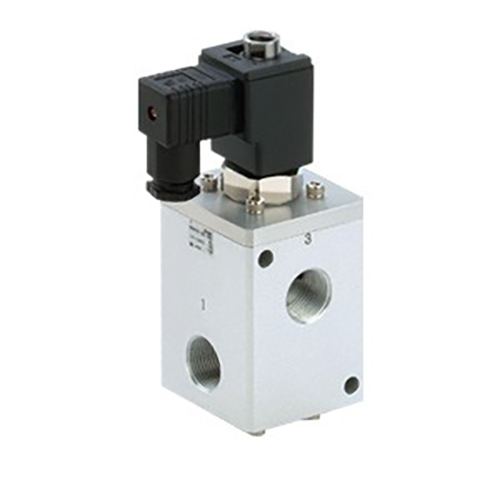

Die von SOLH unter Richge Technology entwickelte und hergestellte Serie VCH400 (allgemein als VCH410 bezeichnet) ist ein vorgesteuertes Hochdruck-Tellermagnetventil mit 3 Anschlüssen. Es wurde speziell für Mittel- und Hochdruck-Druckluft- und Inertgasleitungen entwickelt und verfügt über einen maximalen Nennarbeitsdruck von bis zu 5,0 MPa, eine hervorragende Durchflusskapazität und eine stabile Hochdruck-Schaltleistung und dient als zentrale Steuerungskomponente für Hochdruck-Lade-, Entlüftungs- und Druckschalt-Industrieanlagen.
|
Esem |
Spezifikationsdetails |
| Ventilstruktur |
Vorgesteuerter Tellerventiltyp mit 3 Anschlüssen und Polyurethan-Elastomer-Dichtung |
| Anwendbares Medium |
Druckluft, Inertgas (nicht kompatibel mit korrosiven Gasen) |
| Betriebsdruckbereich |
0,5–5,0 MPa; Maximaler Prüfdruck: 5,0 MPa |
| Flow-Leistung |
G1/2-Anschluss: Effektive Querschnittsfläche 100–110 mm², Cv 5,3–5,8 G3/4- und G1-Anschluss: Effektive Querschnittsfläche 110–120 mm², Cv 5,8–6,3 |
| Anschlussgewindestandard |
G1/2, G3/4, G1 (Parallel-G-Standardgewinde nach ISO 1179-1) |
| Antwortleistung |
Ansprechabweichung ≤ ±2 ms; DC-Spulenschaltung in mehreren ms; Abschaltverzögerung der Wechselstromspule 20–30 ms |
| Umgebungstemperatur |
5 ~ 80 ℃ |
| Schutzgrad |
Tropfwassergeschützte Konstruktion, entspricht IP65 |
| Bewertete Lebensdauer |
Bis zu 10 Millionen Schaltzyklen |
| Vibrations- und Schockfestigkeit |
Vibrationsfestigkeit: 300 m/s²; Schockfestigkeit: 100 m/s² |

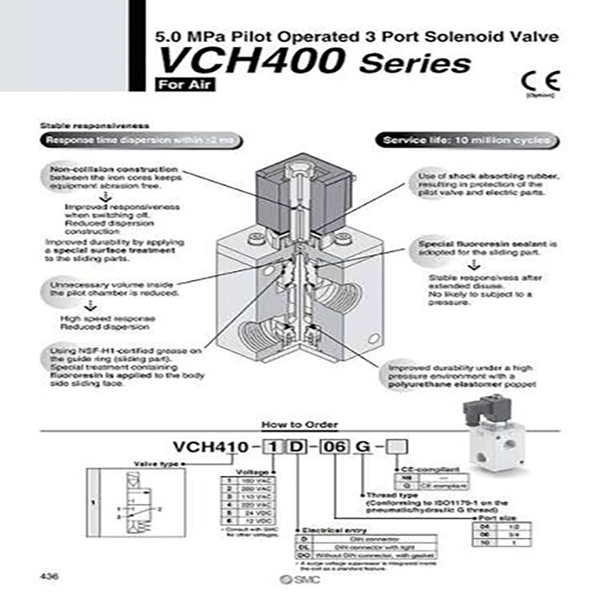

Modellcode-Beispiel: VCH410-06-5D
--VCH410: Basiscode der Serie
--06: Anschlussgrößencode (G3/4)
--5D: DC24V-Stromversorgung + elektrischer DIN-Stecker. Suffixcodes decken Anschlussgröße, Spulenspannung und Verdrahtungsklemmentypen ab, um eine vollständige Konfigurationsdifferenzierung zu ermöglichen.
Funktionelle Klassifizierung
--VCH410 (normalerweise geschlossener NC): Der Ausgangsanschluss entlüftet beim Ausschalten automatisch, ideal für die Ein-Aus-Steuerung der Hauptluftzufuhr.
--Verwendbar als Wahlventile und Lade- und Entlüftungsschleifensteuerung; Gegendruck und Schaltdruckbereich müssen vor der Rohrleitungskonstruktion bestätigt werden.
- Priorisieren Sie die Bestätigung der Kernparameter: Arbeitsdruck, Anschlussgewindegröße, NC/NO-Funktion, Spulenspannung und elektrische Verkabelungsschnittstelle.
- Für Arbeitsbedingungen mit Hochdruckumschaltung oder doppelter Hoch-/Niederdruckumwandlung passen Sie sie an Hochdruckregler der SOLH VCHR-Serie an, um den Zwischenkreisdruck zu stabilisieren.
--Erfordern saubere, trockene Luft mit einer Filtergenauigkeit von ≤5 μm; Ölnebel und Partikelverunreinigungen beschleunigen den Dichtungsverschleiß und verkürzen die Lebensdauer drastisch.
--Unzulässige Montageausrichtung: Die Spule darf niemals nach unten zeigen, um zu verhindern, dass Staub, Wasser und Fremdkörper in die Ankerbaugruppe eindringen und Blockaden verursachen.
--Standard-Gewindeanzugsdrehmoment:
*G1/2-, G3/4-Gewindeanschlüsse: 28–30 N·m
*G1-Gewindeanschluss: 36–38 N·m
--Überprüfen Sie regelmäßig die Dichtigkeit und die Dichtheit der elektrischen Leitungen.
--Betätigen Sie alle 30 Tage den vollständigen Schaltzyklus, um ein Anhaften und Blockieren der Tellerspule durch langfristigen statischen Zustand zu verhindern.
Das SOLH VCH410 Hochdruck-Pilotsitz-Magnetventil mit 3 Anschlüssen unterstützt einen Arbeitsdruck von bis zu 5,0 MPa, ist mit einer elastischen Polyurethan-Dichtung, G-Standardanschlüssen mit großem Durchfluss und einer Lebensdauer von 10 Millionen Zyklen ausgestattet und ist das zuverlässige Schaltventil für industrielle Steuerkreise zum Laden und Entlüften von Luft mit mittlerem und hohem Druck und Inertgas.
