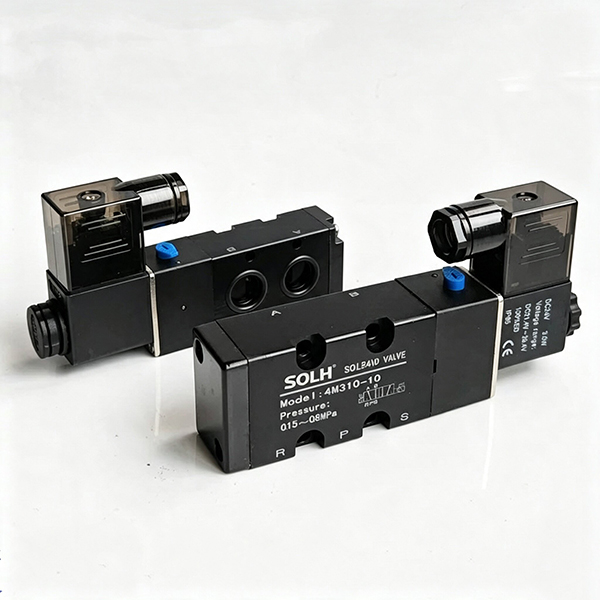

Die SOLH 4M-Serie ist ein ProfiNAMUR-Standard-5/2-Wege-Plattenmagnetventil Speziell für die automatische Steuerung pneumatischer Antriebe entwickelt. Es entspricht strikt den internationalen NAMUR-Standards für die seitliche Montage mit Standard-Montagelöchern am Ventilboden. Das Ventil kann direkt laminiert und an der Seite von pneumatischen Kugelhähnen und Absperrklappenantrieben ohne zwischengeschaltete Adapterluftrohre installiert werden. Es wird ausschließlich für automatische Ventilsteuerkreise verwendet, entspricht vollständig den Standards der Airtac 4M-Serie und unterscheidet sich strukturell von herkömmlichen 4V-Röhrenmagnetventilen.
1.1 Kernproduktspezifikationen
• Funktionsmodus: 5/2-Wege (5 Anschlüsse, 2 Positionen)
• Antriebsstruktur: Interner Steuerspulentyp, schmierungsfreier Betrieb
• Montagestandard: NAMUR-Standard-Seitenmontage (Basis integriert mit P/A/B/R1/R2-Luftkreisläufen)
• Mainstream-Modelle: 4M210-08, 4M210-06, 4M110-06

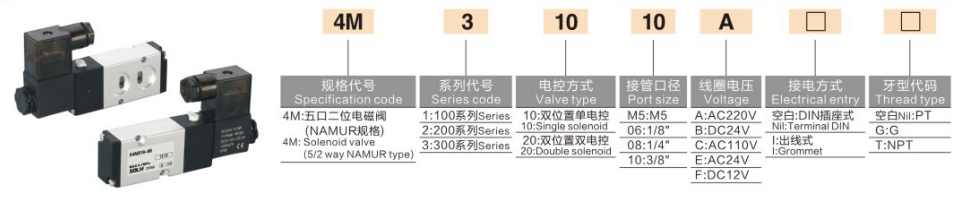

1. Codierungslogik: 4M [Größencode] [Steuercode] [Funktionscode] – [Anschlussgewinde]
|
Codesegment |
Detaillierte Definition |
|
4M |
NAMUR-Standard-Plattentyp-5/2-Wege-Magnetventilserie |
|
1 / 2 / 3 |
Größenangabe: 1=100er-Serie, 2=200er-Serie, 3=300er-Serie |
|
1 / 2 |
Steuermodus: 1=Einzelne elektrische Steuerung (Federrückstellung); 2=Doppelte elektrische Steuerung (Latch-Memory) |
|
0 / 3 |
Funktionstyp: 0 = Normalerweise offener Typ; 3=Geschlossene Mitte (selten verwendet) |
|
M5 / 06 / 08 / 10 |
Außenlufteinlass- und -auslassgewindegröße |
2. Modellbeispiel
4M210-08: Größe 200, einzelne elektrische Steuerung mit Federrückstellung, PT1/4-Außengewindeanschluss
3. Spezifikationsliste der Mainstream-Modelle der vollständigen Serie
|
Größenangabe |
Einzelne elektrische Steuerung (Federrückstellung) |
Doppelte elektrische Steuerung (selbstsperrender Speicher) |
Externes Luftquellengewinde |
|
4M100 |
4M110-M5/06 |
4M120-M5/06 |
M5 / PT1/8 |
|
4M200 (am häufigsten) |
4M210-06/08 |
4M220-06/08 |
PT1/8 / PT1/4 |
|
4M300 |
4M310-08/10 |
4M320-08/10 |
PT1/4 / PT3/8 |
|
Parameterelement |
Spezifikation |
|
Arbeitsdruckbereich |
0.15～0,8 MPa |
|
Prüfdruck |
1,2 MPa |
|
Arbeitsmedium |
Gefilterte Druckluft (Filtergenauigkeit ≥40μm) |
|
Arbeitstemperaturbereich |
-20℃～+70℃ |
|
Maximale Aktionshäufigkeit |
5 Mal/Sekunde |
|
AC-Spulenleistung |
220V/110V/24V; 3.5～4VA |
|
DC-Spulenleistung |
24V/12V; 2,5W |
|
Verkabelungs- und Schutzgrad |
DIN-Buchse/Kabeltyp, IP65 wasser- und staubdicht |
|
4M1 Durchflussparameter |
Effektive Fläche 5,5–12 mm², Cv=0,31–0,67 |
|
4M2-Durchflussparameter |
Effektive Fläche 14–17 mm², Cv=0,78–1,0 |
|
4M3 Durchflussparameter |
Effektive Fläche 25–30 mm², Cv=1,4–1,68 |
• Integrierter NAMUR-Basisflughafen: Die Unterseite des Ventils ist mit A/B-Luftanschlüssen eingebettet. Nach der Montage mit dem Aktuator dockt er automatisch an den beiden Lufteinlasslöchern des Aktuators an. Für A/B-Anschlüsse sind keine externen Luftleitungen erforderlich; Nur der P-Lufteinlass und die R1/R2-Auslassanschlüsse benötigen einen externen Luftquellenanschluss, was die Rohrleitungsstruktur vereinfacht und Leckstellen reduziert.
• Eingebaute manuelle Testschubstange: Ausgestattet mit einer manuellen Debugging-Taste auf der Ventilseite, die den manuellen Test zum Öffnen und Schließen des Ventils nach dem Ausschalten unterstützt, praktisch für die Installation, Fehlerbehebung und Gerätewartung vor Ort.
• Eigenschaften des Dual-Control-Modus: 4M×20-Modelle mit doppelter elektrischer Steuerung verfügen über eine selbstsperrende Speicherstruktur beim Ausschalten, um die aktuelle Ventilposition beizubehalten; 4M×10-Modelle mit einfacher elektrischer Steuerung werden nach dem Ausschalten automatisch durch Federkraft zurückgesetzt und erfüllen die Anforderungen an die Sicherheitsrückstellung bzw. Positionierungshaltung.
• Kompatible Verteilermontage: Hat die gleiche Basisspezifikation wie die 4V-Serie (4M100M/200M/300M-Verteilerbasis). Es unterstützt die zentrale Luftversorgung mehrerer Ventile über eine Verteilerinstallation und kann für den unabhängigen Betrieb auch direkt an einem einzelnen Stellantrieb montiert werden.
|
Vergleichsartikel |
4M NAMUR-Plattenventil |
Konventionelles 4V-Röhrenventil |
|
Montagemethode |
Unten direkt am Antrieb montiert (NAMUR-Standard) |
Seitlicher Rohreinschub, installiert mit separatem Verteilersockel |
|
A/B-Air-Port-Design |
Unten integrierter Docking-Anschluss, kein externes Rohr |
Externer Rohranschluss an der Oberseite des Ventilkörpers |
|
Kernanwendung |
Steuerung des pneumatischen Kugelhahn-/Absperrklappenantriebs |
|
|
Basisaustauschbarkeit |
Teilen Sie die Verteilerbasis der 4V-Serie mit derselben Spezifikation |
Kann nicht direkt am NAMUR-Antrieb montiert werden |
• Automatisches Ventilsteuersystem: 4M210-08, gepaart mit DA/SR-Pneumatikantrieb + Kugel-/Absperrklappe, weit verbreitet in Petrochemie, Wasseraufbereitung und Pipeline-Flüssigkeitsumschaltgeräten.
• Integriertes Ventilinselsystem: Nutzen Sie den Multi-Link-Verteilersockel 4M200M, um eine zentrale Luftversorgung und die integrierte Installation mehrerer Magnetventile der 4M-Serie für automatisierte Pipeline-Cluster zu realisieren.
• Passende Rohrleitungen: Verbinden Sie Außengewindeanschlüsse mit geraden KQ2-Schnellkupplungsanschlüssen mit Außengewinde, um schnell an die Hauptluftversorgungsleitung anzudocken und eine stabile und leckagefreie Verbindung zu gewährleisten.
Die SOLH 4M-Serie ist ein spezielles 5/2-Wege-Magnetventil in Plattenausführung nach NAMUR-Standard für pneumatische Stellantriebe mit schlauchloser Direktmontage, schmierfreiem Betrieb und IP65-Schutz und ist die optimale unterstützende Steuerungskomponente für das automatische Schalten von pneumatischen Kugelhähnen und Absperrklappen.
