Steuerventil

Das manuelle Knopfventil SOLH VHK umfasst 2/2-Wege-Absperr- und 3/2-Wege-Druckentlastungstypen und ist vollständig mit Original-VHK-Ventilen von SMC austauschbar. Dank der selbst entwickelten Präzisions-Tellerdichtung, des flammhemmenden PBT-Gehäuses und der Kupferspule erfolgt die Massenproduktion automatisch mit ausreichenden Spotvorräten. Es verfügt über einen drehmomentarmen 90°-Drehbetrieb und zahlreiche Steck-/Gewindeanschlüsse. Die 3/2-Wege-Version lässt den Restdruck automatisch ab und wird häufig zur Sicherheitsentlastung vor Magnetventilen, zum Umschalten von Vakuumkreisen und zur Abzweigluftsteuerung in kompakten Miniatur-Pneumatiksystemen eingesetzt.

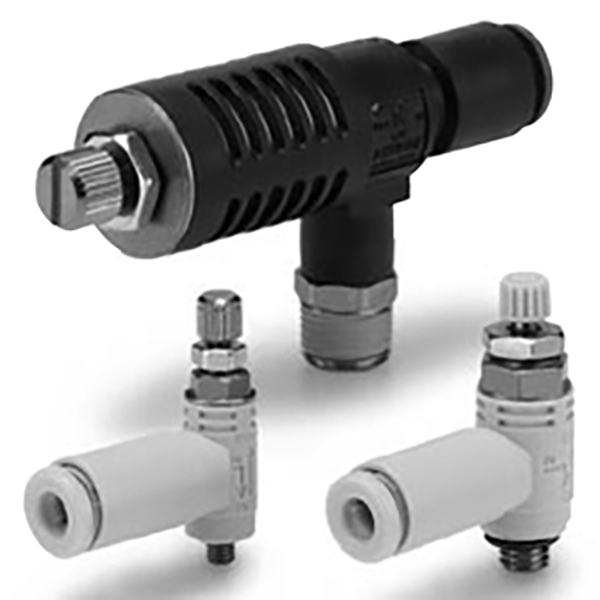

4-in-1-Schnellentlüftungsdrosselventil der SOLH ASV-Serie, vollständig austauschbar mit SMC ASV. Integriert Schnellentlüftung, Drosselklappeneinstellung, eingebauten Schalldämpfer und Steckverbindung. 2× Durchflussbereich, Push-Lock-Antivibrationsknopf, flammhemmendes UL94 V-0-Gehäuse. Es sind Winkel- und T-förmige Ausführungen erhältlich, ideal für Hochgeschwindigkeits-, Hochfrequenz- und geräuscharme Pneumatikzylinder-Automatisierungssysteme.

Der vollpneumatische Servopositionierer SOLH IP200 mit Kraftausgleich und Düsenklappe wandelt ein Luftsteuersignal von 0,02 bis 0,1 MPa in eine präzise lineare Zylinderverschiebung ohne Stromversorgung um und bietet so intrinsische Explosionssicherheit für chemische, Bergbau- und brennbare Umgebungen. Es erreicht eine hohe Regelpräzision mit einer Empfindlichkeit von ≤0,5 % FS, geeignet für doppeltwirkende Zylinder mit Bohrung ≥Ø50 mm und Hub 25–300 mm. Das integrierte All-in-One-Design wird direkt an den Zylindern montiert und ist mit separaten Null- und Spanneneinstellschrauben für eine werkzeuglose Vor-Ort-Kalibrierung ausgestattet. Rückkopplungsfedern aus Kohlenstoffstahl oder Edelstahl sind neben kundenspezifischen Varianten für niedrige und hohe Temperaturen optional. Die Zuluft muss trocken und innerhalb von 5 μm gefiltert sein. Weit verbreitet in der Präzisionspressmontage, Beschichtung, Bahnspannungs- und Kantenkorrektur, Ventilhubregulierung und vollständig pneumatischen, explosionsgeschützten Servopositionierungsgeräten.

Die Inline-Rückschlagventile SOLH XTO674 und INA14 verfügen über dieselbe Strukturplattform mit einem extrem niedrigen Öffnungsdruck von 0,01 MPa und sind sowohl mit Druckluft als auch mit sauberem Wasser kompatibel, um einen Rückflussschutz in Vakuum- und Niederdruck-Flüssigkeitsleitungen zu gewährleisten. XTO674 ist eine kryogene Version komplett aus Messing, die bis zu -30 °C arbeitet; Die Standardserie INA14 bietet ein Gehäuse aus Messing oder SUS304-Edelstahl, ausgestattet mit Standard-NBR-Dichtungen sowie optionalen öl- und hochtemperaturbeständigen FKM- und wetterfesten CR-Dichtungen. Das kompakte Inline-Gewindedesign mit Durchflusspfeilmarkierung kann ohne zusätzliche Halterungen direkt in Rohrleitungen montiert werden und verhindert effektiv Vakuumverlust und umgekehrten Luftstrom, wenn es zwischen Vakuumerzeugern und Saugnäpfen installiert wird. Die beiden Serien verfügen über identische Gesamtabmessungen und Gewindegrößen für den direkten Austausch vor Ort ohne Rohrmodifikation und werden häufig in kryogenen Geräten, Vakuumproduktionslinien, korrosionsbeständigen Hochtemperatur-Flüssigkeitskreisläufen und allgemeinen Pneumatik- und Wasserleitungen zur einseitigen Druckhaltung und Rückflussverhinderung eingesetzt.

Das Booster-Relais SOLH IL100 ist vollständig mit gleichwertigen SMC-Modellen austauschbar und fungiert als 1:1-Präzisions-Pneumatik-Volumenverstärker mit gleichem Druck. Es erreicht eine präzise Druckverfolgung zwischen Eingangssignal und Ausgang mit einem Linearitätsfehler von ±1 % FS und einem maximalen Durchfluss von bis zu 6000 l/min, wodurch langsame Reaktionsverzögerungen durch lange Rohrleitungen, Stellantriebe mit großen Membranen und Zylinder mit großer Bohrung wirksam beseitigt werden. Es stehen mehrere Gewindestandards einschließlich Rc, NPT und G zur Verfügung. Neben der Standardtemperaturversion sind auch Niedertemperatur- (-30℃), Hochtemperatur- (100℃) und kupferfreie hochreine Varianten für Halbleiter optional. Das Gehäuse aus korrosionsbeständiger Aluminiumlegierung unterstützt die Direktmontage oder die Montage mit einer Halterung bei geringem, konstantem Luftverbrauch. Weitgehend kombinierbar mit Stellungsreglern für Prozessregelventile, Instrumentenluftleitungen über große Entfernungen, schweren Hebe-/Klemmzylindern und hochpräzisen Positionierungsschleifen; Die kupferfreie Version eignet sich für hochreine Inertgassysteme auf Halbleiterbasis.
