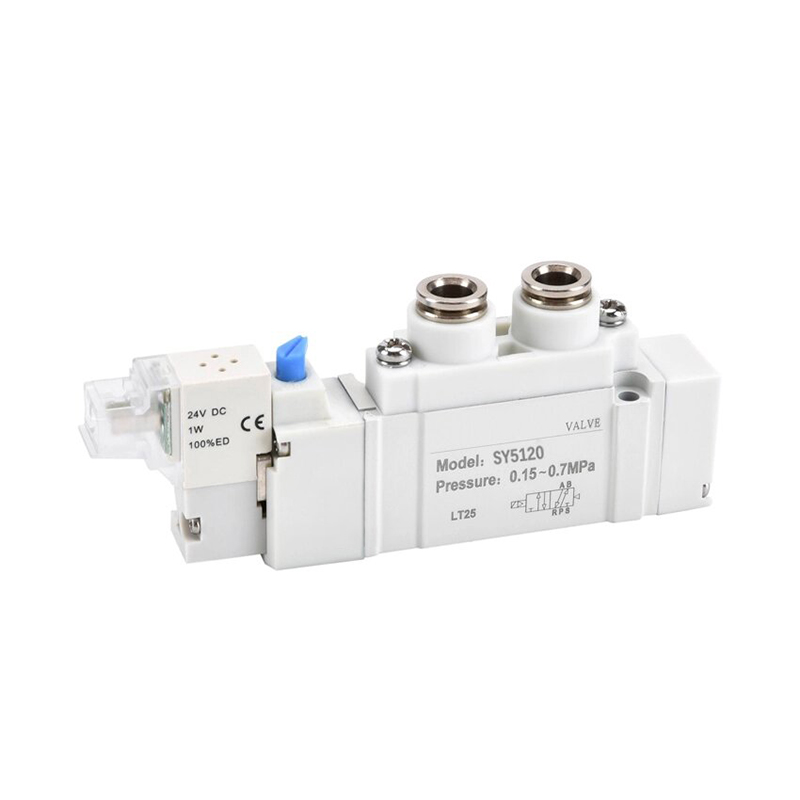

Vorgesteuertes 5-Wege-Magnetventil der SY-Serie

Marke:SOLH von Richge Technology

Produktpositionierung

     Bei der SOLH SY-Serie handelt es sich um gängige vorgesteuerte 5-Wege-Magnetventile mit ultrakompaktem Gehäuse, extrem niedrigem Stromverbrauch und deutlich verbesserter Durchflusskapazität. Es dient als zentrale Richtungssteuerungskomponente für die Hin- und Herbewegung des Zylinders und die Umschaltung des pneumatischen Schaltkreises in allen automatisierten Produktionsanlagen und ist vollständig mit der Original-SY-Serie von SMC austauschbar.

Vollständige Größenklassifizierung und passender Umfang der Serie

Technische Spezifikationen des Universal Core

  1. Schaltungsarten:

     -- 5/2-Wege (einfache Federrückstellung / doppelte Verriegelungsspule);

     -- 5/3-Wege (3 Zentralfunktionen: Zentral geschlossen / Zentralabluft / Zentraldruckversorgung)

  2. Betriebsdruckbereich

     -- Interner Pilot: 0,1 ~ 0,7 MPa

     -- Externer Pilot (vakuumkompatibel): -100 kPa ~ 0,7 MPa

  3. Betriebstemperatur: -10 ~ 50℃ (keine Vereisung in der Luftquelle)

  4. Leistungsaufnahme der Spule: Standardspule 0,35 W; energiesparende Low-Power-Spule nur 0,1 W

  5. Schutzart: Steckverbinder IP65; Verteiler-Montagesockel IP67

  6. Lebensdauer: Spaltdichtungsspule bis zu 200 Millionen Zyklen; elastische Dichtung bis zu 70 Millionen Zyklen

  7. Standardspannungsoptionen: DC12V / DC24V (Massen-Mainstream); AC110V / AC220V

Struktur- und Kernleistungsvorteile

  1. Schnell einsteckbare Verteilermontagestruktur

     - Direktes Aufstecken auf den Verteilersockel der SS5Y-Serie, schnelle Montage und Demontage, einfache Einzelventilwartung ohne Demontage der gesamten Ventilinsel.

  2. Spule mit extrem geringer Energieeinsparung

     -- Optionale 0,1-W-Spule mit geringem Stromverbrauch, geringe Wärmeentwicklung, perfekt geeignet für langfristige, kontinuierliche Arbeitsbedingungen, wodurch die Kosten für Druckluft und Strom im Werk erheblich gesenkt werden.

  3. Stark optimierter High-Flow-Läufer

     - Internes, strömungsoptimiertes Design, erhöhte Durchflusskapazität um etwa 80 % im Vergleich zu Magnetventilen der alten Generation, wodurch eine schnellere Ausfahr-/Einfahrgeschwindigkeit des Zylinders ohne Druckverlust erreicht wird.

  4. Eingebautes Pilotfiltersieb

     -- Integriertes winziges Filternetz am Pilotventileinlass, um Staub und Verunreinigungen zu blockieren, wodurch die Fehlerquote bei Spulenblockierungen effektiv reduziert und die Lebensdauer verlängert wird.

  5. Multidirektionales flexibles Port-Layout

     - Luftanschlüsse sind seitlich, oben und unten in drei Richtungen verfügbar. Die Schlauchführung lässt sich frei anpassen, um mechanische Störungen innerhalb kompakter Geräterahmen zu vermeiden.

  6. Modulare Ventilinselintegration

     -- Perfekt abgestimmt auf die Mehrstationen-Verteilersockel der Serien SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, realisieren Sie eine zentralisierte, einheitliche Luftzufuhr und -abluft, eine saubere Verdrahtungsanordnung und sparen Platz bei der Schrankinstallation.

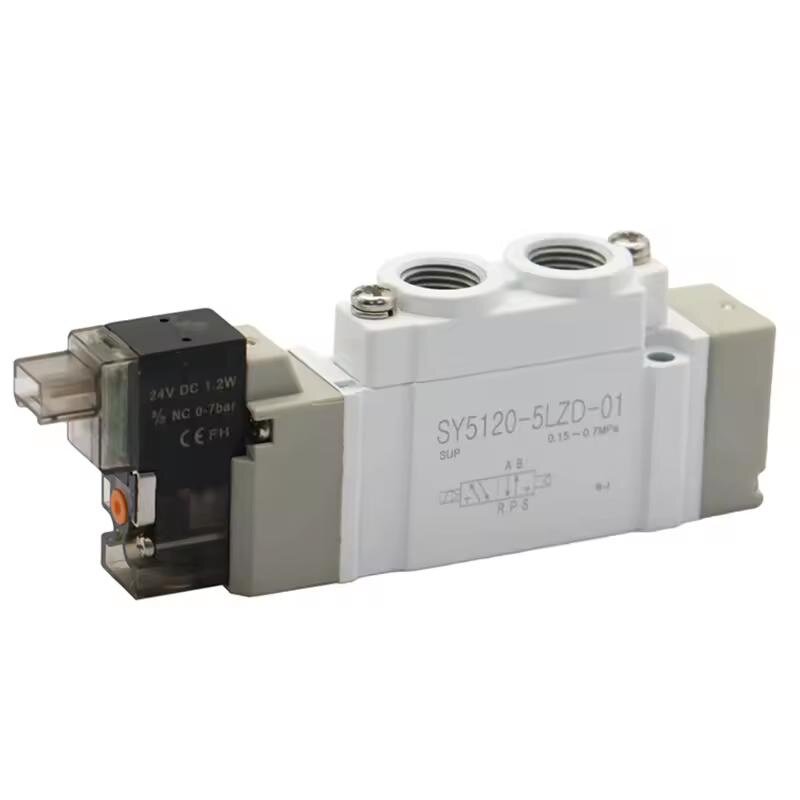

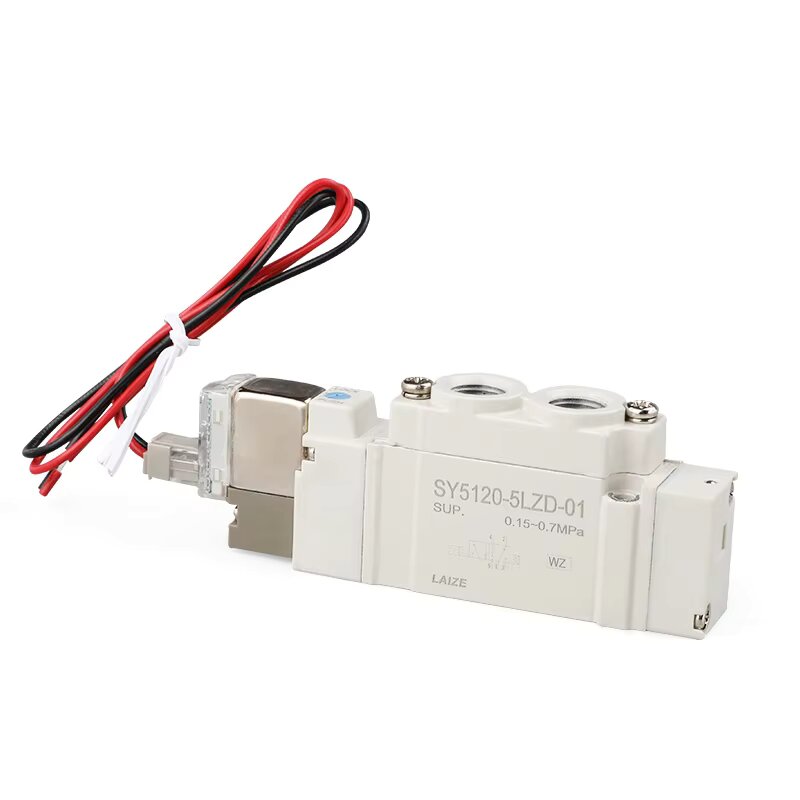

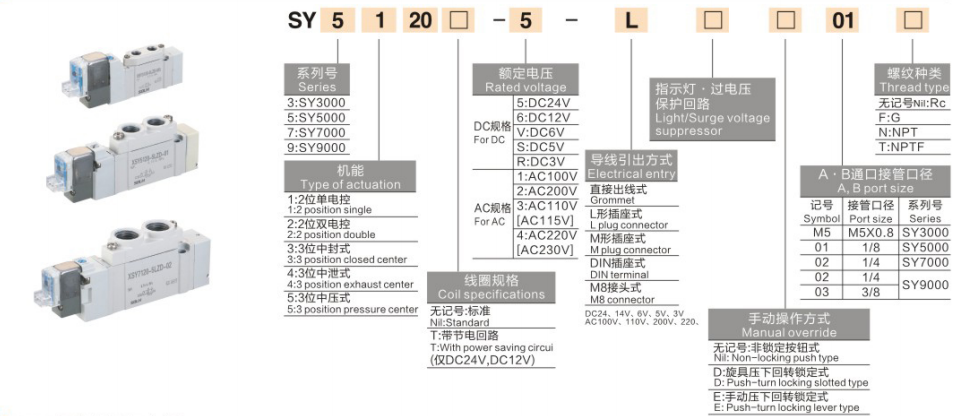

Vollständige Modellcodierungsregel (Beispiel: SY5120-5LZD-01)

  1. SY: Seriencode des vorgesteuerten 5-Wege-Magnetventils

  2. 5: Nummer der Größenserie (5 = mittlere Serie SY5000)

  3. 1: Schaltkreis-Funktionscode

     1 = 5/2 Single-Coil-Federrückzug;

     2 = 5/2 Doppel-Verriegelungsspule;

     3 = 5/3-Dreistellungsventil

  4. 2: Interner struktureller Basiscode

  5. 0: Standard-Basismontagetyp

  6. 5: Spulenspannungscode (5 = DC24V, Hauptstrom)

  7. LZ: Socket- und Schutzkonfiguration

     L = L-förmige Steckdose; Z = eingebaute LED-Anzeige + Überspannungsschutzschaltung

  8. D: Manueller Überbrückungscode (Bedienung durch Druck-Dreh-Verriegelungsschraubendreher)

  9. 01: Anschlussgewindegröße (01 = Rc1/8")

Typische industrielle Anwendungsszenarien

     -- Automatisierte Montagelinien, Halbleiter-Präzisionsgeräte, Verpackungsmaschinen

     - Stanz- und Schweißlinien für die Automobilindustrie, medizinische Prüfinstrumente

     -- Pneumatische Robotergreifer, lineare Gleitzylinder, rotierende Aktuatoren

     - Umschaltung des Zylinders vorwärts/rückwärts, Ein-/Ausschalten des Pneumatikkreises und Geschwindigkeitsregulierungssteuerung

Ein Satz

     Zusammenfassung: Die vorgesteuerten 5-Wege-Magnetventile der SOLH SY-Serie decken die komplette Baureihe SY3000/SY5000/SY7000/SY9000 mit energiesparender 0,1-W-Spule, Staub- und Wasserdichtigkeit nach IP65/IP67, 80 % höherem Durchfluss als alte Modelle und steckbarer SS5Y-Verteilerkompatibilität ab, dem universellen kompakten Wegeventil für die Zylinderautomatisierung in der Elektronik-, Automobil-, Verpackungs- und Medizintechnik.
