1. Produktübersicht und strukturelle Schnittstelle

     Die SOLH 3V-Serie ist ein Standard3/2-Wege elektrisch gesteuertes Wegemagnetventil verfügbar indirekt wirkend Undpilotgesteuert Strukturen. Es wurde speziell für die Steuerung einfachwirkender Zylinder, die Umschaltung pneumatischer Schaltkreise und die Vakuumsystemregelung entwickelt und bietet zwei Kernkonfigurationen: Normalerweise geschlossen (NC) und Normalerweise offen (NO). Mit einem langlebigen Gehäuse aus Aluminiumlegierung, kompakter Bauweise, schneller Reaktion und optionalem drucklosem Start dient es als Standard-Universalsteuerventil für pneumatische Miniaturautomatisierungssysteme.

  1.1 Standard-3/2-Wege-Anschlussdefinition

     • P-Anschluss: Hauptlufteinlass

     • Ein Hafen: Arbeitsanschluss, angeschlossen an einfachwirkende Pneumatikzylinder oder Vakuumdüsen

     • R-Port: Luftauslassöffnung, Schalldämpfer zur Geräuschreduzierung einbauen

  1.2 Antriebs- und Strukturklassifizierung

     • Fahrmodus: Elektromagnetisch direktwirkend / vorgesteuert optional

     • Serientyp: Direktwirkend (3V1/3V2); Vorgesteuert (3V100/3V200/3V300)

     • Körpermaterial: Hochfeste Aluminiumlegierung, leicht und langlebig

2. Funktionsprinzip des 3/2-Wegeventils

     Die 3V-Serie verfügt über ein Einzelspulen-Steuerungsdesign, das in NC- und NO-Typen mit völlig unabhängiger Arbeitslogik unterteilt ist und häufig für die Steuerung von Zylindern mit automatischer Rückstellung und Vakuumkreisen verwendet wird.

  2.1 Normalerweise geschlossen (NC) – Der häufigste Typ

  Anwendbare Modelle: 3V110, 3V210, 3V310

     • Ausschalt-Reset-Status: Federrückstellung dichtet den P-Einlassanschluss ab; Anschluss A kommuniziert mit Anschluss R für Entlüftung, kein Ausgangsdruck.

     • Betriebszustand beim Einschalten: Elektromagnetische Kraft zieht den Ventilkern zum Schalten; Der P-Einlass ist mit dem A-Arbeitsanschluss für die Luftversorgung verbunden. Der Auslassanschluss R ist vollständig geschlossen.

  2.2 Normalerweise offener (NO) Typ

  Anwendbare Modelle: 3V120, 3V220, 3V320

     • Ausschalt-Reset-Status: P-Einlass kommuniziert mit A-Arbeitsanschluss für kontinuierliche Luftzufuhr; Der Auslassanschluss R ist geschlossen.

     • Betriebszustand beim Einschalten: P-Einlassanschluss ist verschlossen; Ein Arbeitsanschluss kommuniziert mit dem R-Anschluss zur Druckentlastung und Entlüftung.

3. Serienklassifizierung und Spezifikationsparameter

  3.1 Direkt wirkende Serie (3V1 / 3V2) – druckloser Start

  Kernvorteil: Unterstützt 0 MPa drucklosen Start, ultraschnelle Reaktionsgeschwindigkeit (＜0,05 s), stabile Leistung für Niederdruck- und Vakuum-Arbeitsbedingungen.

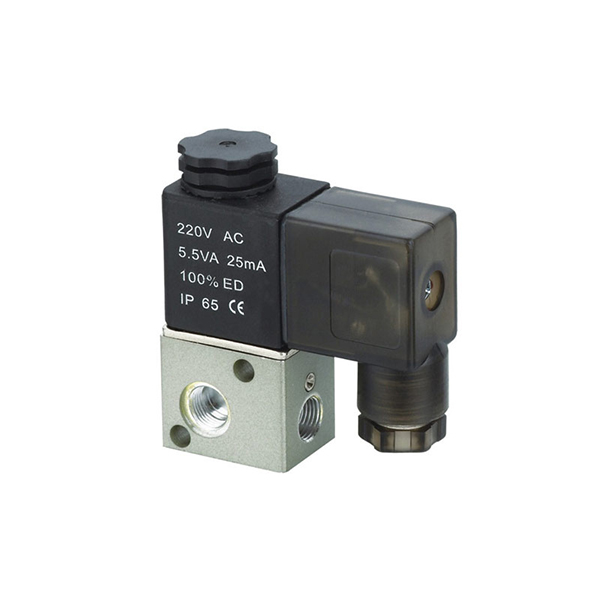

  • 3V1 Micro-Serie

￮ Anschlussgröße: M5, G1/8 (06)

￮ Durchflussfläche: 10,2 mm² (CV=0,6)

￮ Typisches Modell: 3V1-06, 3V1-M5

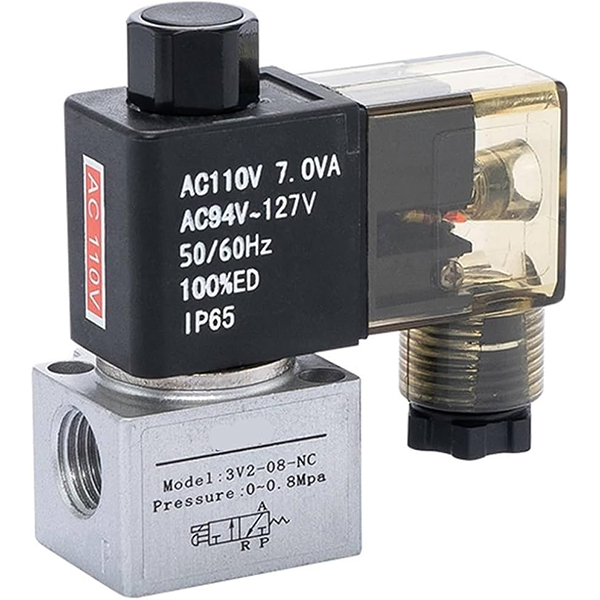

  • 3V2 Mini-Serie

￮ Anschlussgröße: G1/8 (06), G1/4 (08)

￮ Durchflussfläche: 17,0 mm² (CV=1,0)

  3.2 Vorgesteuerte Serie (3V100 / 3V200 / 3V300) – Großer Durchfluss

  Kernvorteil: Große Durchflusskapazität und geringer Stromverbrauch; erfordert einen minimalen Startdruck für stabiles Schalten, geeignet für Standarddruck-Pneumatikkreise.

  • 3V100-Serie: Anschlussgröße M5, G1/8 (06)

  • 3V200 Universal-Serie

￮ Anschlussgröße: G1/4 (08)

￮ Durchflussfläche: 17,0 mm² (CV=1,0)

￮ Typisches Modell: 3V210-08

  • 3V300 Large Flow-Serie

￮ Anschlussgröße: G3/8 (10)

￮ Durchflussfläche: 28,0 mm² (CV=1,65)

4. Vollständige Modellcodierungsregeln und Bestellbeispiele

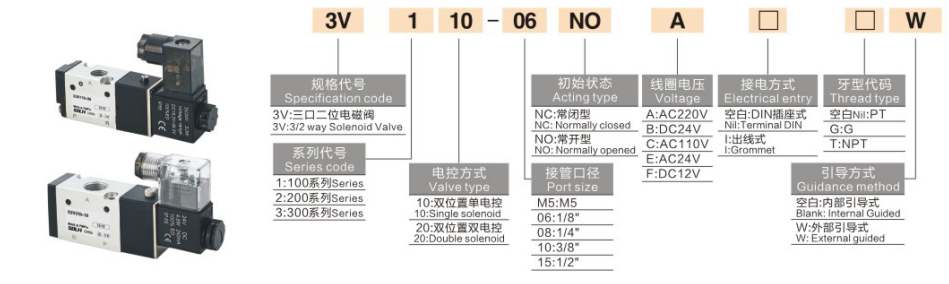

  1. Codierungslogik: 3V [Seriencode] [Funktionscode] - [Anschlussgröße] [Spannungscode] [Verdrahtungscode]

 2. Beispiele für Standardbestellungen

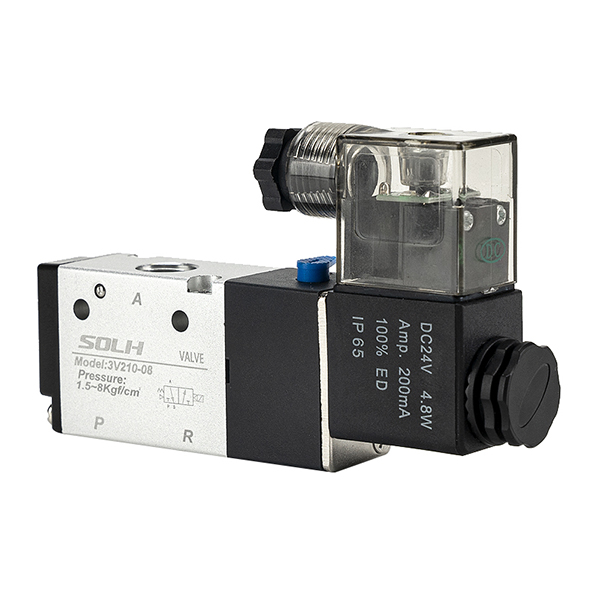

     • 3V210-08-B: 3/2-Wege, NC-Typ, G1/4-Anschluss, DC24V, DIN-Buchsenanschluss

     • 3V1-06-A: 3/2-Wege, NC-Typ, G1/8-Anschluss, AC220V

5. Technische Kernparameter

6. Kernproduktvorteile

     • Spezielles 3/2-Wege-Design: Perfekt abgestimmt auf einfachwirkende Zylinder mit Federrückstellung, ausschließlich für die pneumatische Ausführung zum Spannen, Anheben und Zurücksetzen.

     • Duale Arbeitsmodi: Optionale Typen „Normal geschlossen“ (Reset bei ausgeschaltetem Gerät) und „normalerweise offen“ (Betrieb bei ausgeschaltetem Gerät) zur Anpassung an verschiedene Prozesslogiken.

     • Dual-Drive-Optionen: Der direkt wirkende Typ unterstützt den drucklosen Start für Vakuum-/Niederdruckszenarien; Der vorgesteuerte Typ ermöglicht einen großen Durchfluss und einen stabilen Betrieb bei geringem Stromverbrauch.

     • Kompakt und langlebig: Mini-integrierte Struktur, hervorragende Dichtleistung, lange Lebensdauer und schmierfreies Design.

     • Flexible elektrische Konfiguration: Mehrere Spannungsspezifikationen (AC220V/110V/24V, DC24V/12V) und Dual-Verdrahtungsmodi erfüllen globale Anpassungsanforderungen.

     • Hohe Kompatibilität: Gleiche Installationsgröße wie pneumatische Steuerventile 3A und Handzugventile 3L, unterstützt den direkten Austausch und die Aufrüstung.

7. Typische Anwendungsszenarien

     • Automatische Steuerung einfachwirkender Zylinder (Klemm-, Hub-, Federrückstellmechanismus)

     • Umschaltung zwischen Vakuumerzeuger und Vakuumsaugdüsensystem (direkt wirkender Typ unterstützt Unterdruckregelung)

     • Ein-Aus-Steuerung des pneumatischen Schaltkreises, Gerätesicherheitsverriegelung, Tippbetrieb für kleine Stellglieder

     • Direkter Ersatz für luftgesteuerte 3A-Ventile und handbetätigte 3L-Ventile in Standard-Pneumatiksystemen

Zusammenfassung in einem Satz

     Die SOLH 3V-Serie ist ein standardmäßiges elektromagnetisches 3/2-Wegeventil mit NC/NO-Doppelmodi und Direkt-/Pilot-Doppelantriebsstrukturen, das professionell für den Antrieb einfachwirkender Zylinder und die Vakuumkreissteuerung eingesetzt wird und als zentrale Steuerkomponente für pneumatische Miniaturautomatisierungssysteme dient.
