Steuerventil

Das direkt wirkende 3-Wege-Tellermagnetventil SOLH VT317 verfügt über eine elastische Dichtungsstruktur mit drucklosem Start und arbeitet stabil unter 0–0,9 MPa Überdruck und vollem Vakuum bis zu -101,2 kPa. Sechs umschaltbare Funktionen sind in einem kompakten Ventil mit hoher Durchflusskapazität integriert, das eine Reaktionszeit von ≤30 ms und eine maximale Schaltfrequenz von 10 Hz bietet. Schmierfreie elastische Dichtungen sorgen für zuverlässige Dichtheit und geringe Wartungskosten. Ausgestattet mit standardmäßiger, nicht arretierbarer Handhilfsbetätigung unterstützt es die Einzelrohr- oder Verteilerventilinselmontage mit Rc1/4-Anschlussgewinde und staubdichtem Gehäuse. Es wird häufig in Roboterarmen, Vakuumsaug-, Luftblas-, Verpackungs-, Druck-, Holzbearbeitungs- und Lebensmittelautomatisierungsgeräten für die allgemeine pneumatische Ein-/Aus-Steuerung eingesetzt.

Das direkt wirkende 3-Wege-Tellermagnetventil SOLH VT325 verfügt über eine vollständig elastische Abdichtung und unterstützt den drucklosen Start, wobei es stabil unter 0–1,0 MPa Überdruck und vollem Vakuum bis zu -101,2 kPa arbeitet. Für eine große Vielseitigkeit sind sechs umschaltbare Schaltkreisfunktionen in einem Ventil integriert. Der optimierte interne Strömungskanal bietet eine extrem hohe Durchflusskapazität mit C=6,1 dm³/(s·bar) und einer Reaktionszeit von ≤30 ms, ideal für schnelles pneumatisches Schalten bei hohem Durchfluss. Es verfügt über schmierfreie elastische Dichtungen und eine standardmäßige nicht arretierende Handbetätigung und unterstützt Einzelleitungen oder dichte Verteilerstapel für Ventilinseln mit Rc1/4- und Rc3/8-Anschlüssen. Weit verbreitet in Roboterarmen, Vakuumadsorptions-, Luftblas-, Verpackungs-, Textil- und Holzbearbeitungsautomatisierungsgeräten.

SOLH VS3135 ist ein direkt wirkendes 3-Wege-Magnetventil mit Vollmetalldichtung, das einen drucklosen Start und einen stabilen Betrieb innerhalb von 0–1,0 MPa für Vakuum-, Nieder- und Hochdruckkreise unterstützt. Die verschleißfeste Metalldichtung mit integrierter staubdichter Konstruktion sorgt für eine schmierungsfreie lange Lebensdauer. Die verstärkte Innenstruktur sorgt für hervorragende Stoß- und Vibrationsfestigkeit ohne Fehlbedienung, selbst bei instabiler Differentialluftversorgung. Für schnelles Hochfrequenzschalten stehen optional manuelle Übersteuerung und mehrere Verdrahtungsarten zur Verfügung. Er wird häufig in Roboterarmen, Vakuumsaugern, Luftstrahlreinigungs-, Verpackungs-, Textil- und Holzbearbeitungsmaschinen eingesetzt und ist ein äußerst zuverlässiger pneumatischer Schalter für lange wartungsfreie industrielle Automatisierungsanwendungen.

SOLH VQ21A ist ein vorgesteuertes 2-Wege-Magnetventil, das speziell für trockene, saubere, ölfreie Druckluftkreise entwickelt wurde. Optimierte Struktur und Dichtungen garantieren einen stabilen Niederdruckanlauf auch bei schwankender Luftzufuhr. Kompakt und leicht, mit vorinstallierten φ6/φ8-Steckanschlüssen für eine schnelle Montage vor Ort, erreicht es eine ultraschnelle Reaktion innerhalb von ≤7 ms, um eine langfristige Hochfrequenzspülung und -spülung aufrechtzuerhalten. Die schmierfreie elastische Dichtung und das staub- und tropfwassergeschützte IP65-Gehäuse widerstehen Ölverschmutzung und Vibrationen. Optional ist eine handverriegelte Handbetätigung mit Werkzeugverriegelung erhältlich, die die Montage einzeln oder in Stapelanordnung unterstützt. Weit verbreitet in Trockenluftleitungen, Werkstückstaubentfernung, Kühlung und Abgaskontrolle für Elektronik-, Verpackungs- und Lebensmittelautomatisierungsgeräte.

Die druckfesten Pilotmagnetventile der Serie SOLH 50 umfassen zwei Modelle: 50-VFE 5/2-Schieberventil und 50-VPE 3/2-Tellerventil. Zertifiziert nach Ex d Ⅱ BT4, CCC, TIIS und IEC mit IPX6-Schutz, gelten sie für brennbare und explosive Umgebungen der Zone 1 und Zone 2 wie Lithiumbeschichtungs-, Chemie-, Lackier- und Öl- und Gaswerkstätten. Beide verfügen über austauschbare druckfeste 3,5-W-Spulen und Gehäuse mit geringem Stromverbrauch, während ihre Verteilersockel nicht austauschbar sind. 50-VFE erfordert einen Differenzdruck von 0,15 MPa und funktioniert nur für doppeltwirkende Zylinderkreise mit positivem Druck, die nicht mit Vakuum kompatibel sind. 50-VPE verfügt über einen drucklosen Start, ist bei vollem Vakuum bis zu -101,2 kPa stabil und verfügt über eine automatische Druckentlastung bei Stromausfall für Vakuumhandhabung und einfachwirkende Zylinder. Das schmiermittelfreie Design ermöglicht die Montage mit einem Gewinde oder die Montage einer Mehrstationen-Ventilinsel mit zertifizierten druckfesten Verkabelungsanschlüssen und sorgt so für sichere Standard-Pneumatikschaltungen für explosionsgeschützte industrielle Produktionslinien.

Das direkt wirkende 2/2-Wege-Magnetventil SOLH VX23 ermöglicht einen drucklosen Start und ein stabiles Schalten innerhalb von 0–1,0 MPa und ist mit Druckluft, Leitungswasser, Öl, Warmwasser und mittlerem Vakuum kompatibel, um die Kosten für Lagerbestand und Modellauswahl zu senken. Kompakt und leicht, mit 20 % höherer Durchflusskapazität als Standard-Gegenstücke, verfügt er über ein integriertes Pufferdesign für geringe Geräuschentwicklung und Antihaftleistung bei langem Betrieb mit hohen Zyklen. Zu den Ventilkörpermaterialien gehören Aluminiumlegierung, C37-Messing und SUS-Edelstahl mit optionalen NBR/FKM-Dichtungen. Das staub- und spritzwassergeschützte IP65-Gehäuse mit Spulen der Klasse B/H unterstützt die Einzelverrohrung oder die Mehrfachmontage. Es wird häufig in den Bereichen Luftblasen, Kühlung, Schmierung, Wasseraufbereitung, Vakuumhandhabung und Steuerung kleiner Flüssigkeiten für Elektronik-, Verpackungs- und Lebensmittelmaschinen eingesetzt.

Das normalerweise geschlossene Magnetventil SOLH XSA wurde speziell für Ultrahochvakuumkreisläufe für Luft und Inertgas entwickelt und unterstützt ein Höchstvakuum bis zu 1×10⁻⁶ Pa mit extrem niedrigen internen und externen Leckraten. Seine eingebaute interne Feder minimiert Reibung und Partikelbildung und erfüllt so strenge Reinraumstandards. Es zeichnet sich durch einen geringeren Spulenstromverbrauch und ein leichteres Gehäuse für eine einfache, kompakte Integration aus und bietet mehrere Anschlussmöglichkeiten, einschließlich Gesichtsdichtung, Ferrule und internem Rc/NPT-Gewinde, mit kompletten Hauptstromspannungen und Verdrahtungsanschlüssen. Es ist CE- und RoHS-zertifiziert und dient als zuverlässige Kernschaltkomponente für Halbleiter-, PV-, LCD-, medizinische Sterilisations-, Lebensmittel-Vakuumverpackungs- und Labor-Ultrahochvakuum-Testgeräte.

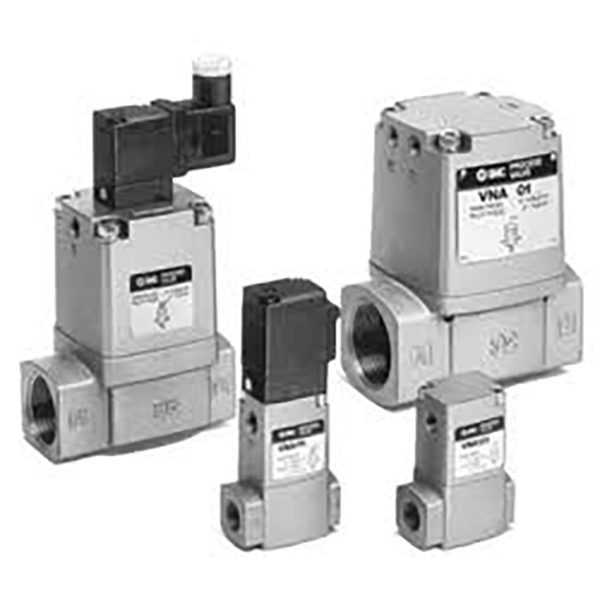

Das extern luftgesteuerte 2-Wege-Flüssigkeitsventil VNB201 von SOLH wird durch 0,25–0,7 MPa Steuerluft angetrieben, um einen Start ohne Differenzdruck zu ermöglichen und ein stabiles Schalten unter Vakuum, niedrigem Druck und Nulldruckdifferenz zu ermöglichen. Dank der ausgewogenen Tellerstruktur zeichnet es sich durch einen geringen Strömungswiderstand, eine hohe Durchflusskapazität und einen bidirektionalen Flüssigkeitsdurchgang für eine flexible Rohrleitungsanordnung aus. Ventilkörper sind in Messing, Edelstahl und Aluminiumlegierung erhältlich, kombiniert mit NBR/FKM/EPR-Dichtungen, passend für Druckluft, Wasser, Öl, Vakuum, Inertgas und milde saure/alkalische Flüssigkeiten. Ohne eingebaute elektrische Teile erzeugt es keine elektrischen Funken und eignet sich für explosionsgefährdete Umgebungen. Es kann in jedem beliebigen Winkel montiert werden und verfügt über Anschlussgrößen von 3/8 bis 1 Zoll. Es wird häufig in der Kühlwasser-, Schmieröl-, Vakuumhandhabung sowie bei der Ein-/Aus-Steuerung von Rohrleitungen für Chemikalien, Lebensmittel, Pharmazeutika und brennbare Flüssigkeiten eingesetzt.

SOLH VNA201 ist ein selbst entwickeltes standardisiertes 2/2-Wege-Steuerventil für externe Pilotflüssigkeiten mit ausgeglichener Tellerstruktur. Angetrieben durch 0,2 bis 0,7 MPa Steuerluft erreicht es einen Null-Differenzdruck-Anlauf und einen bidirektionalen Flüssigkeitsfluss und sorgt so für stabiles Schalten bei niedrigem Druck, Vakuum und schwankender Luftversorgung. Optimierte interne Kanäle sorgen für eine große Durchflusskapazität und einen geringen Druckverlust. Ausgestattet mit verschleißfesten Dichtungen und einem soliden Ventilkörper, der durch Haltbarkeitstests mit Millionen von Zyklen bestätigt wurde, arbeitet es schmierungs- und wartungsfrei mit Antifouling-Leistung. Das kompakte, leichte Gehäuse ermöglicht eine Allwinkelmontage mit 3/8-Zoll- und 1/2-Zoll-Anschlussgrößen und unterstützt die Luft- und Magnetvorsteuerung. Es ist kompatibel mit Druckluft, Inertgas, Leichtöl und neutralen Luft-Flüssigkeits-Mischflüssigkeiten und wird häufig zur Zylinderpufferung, Kühlschmierung, Hochgeschwindigkeitsabsaugung und Ein-/Ausschalten von Rohrleitungen von Werkzeugmaschinen, Verpackungs- und Reinigungsautomatisierungsgeräten verwendet.
