Luftzylinder

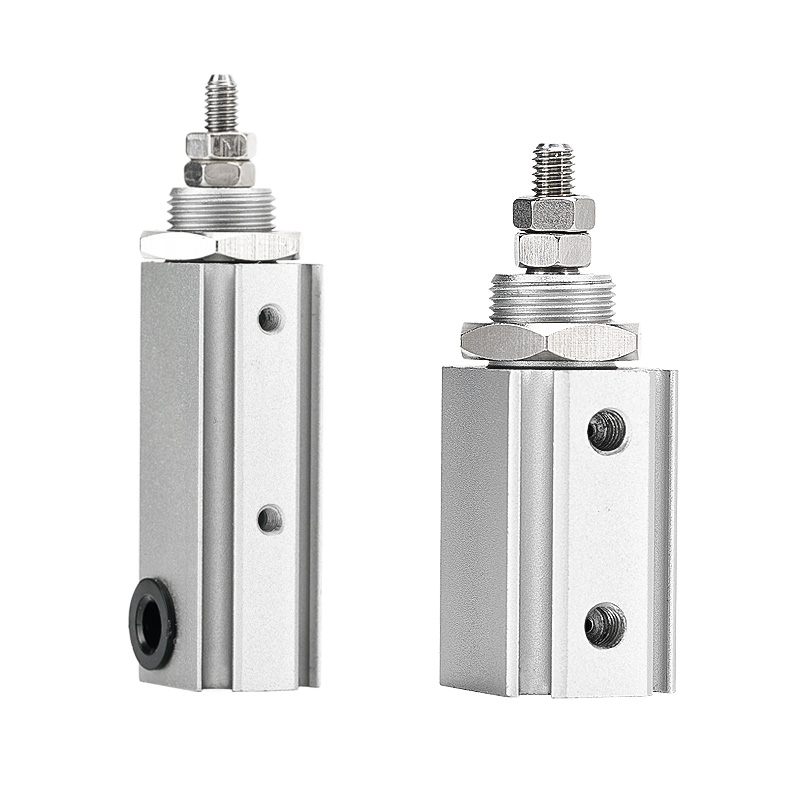

Der kompakte doppeltwirkende Stift-Pneumatikzylinder SOLH CJP2 ist vollständig mit gleichwertigen SMC-Modellen austauschbar. Die Bohrungsgrößen umfassen Ø4/6/10/16 mm, aufgeteilt in CJP2 (ohne Magnet) und CDJP2 (eingebauter Magnetring). Reines doppelt wirkendes Design, ausgestattet mit Gummikissen an beiden Enden, um Stöße und Geräusche zu reduzieren. Im Vergleich zur älteren CJP-Serie verfügt es über eine kürzere Karosseriekonstruktion und erreicht eine Gewichtsreduzierung von 55 bis 65 %. Es stehen sechs Montagearten zur Verfügung: Basis-, Panel-, Flansch-, Fußmontage und mehr, geeignet für eingebettete Installation, axiale Befestigung und seitliche Montage. Alle Größen sind mit Magnetringen ausgestattet; Selbst die Variante mit minimalem Ø4 unterstützt zwei Magnetschalter der M9-Serie für eine bidirektionale Positionsrückmeldung. Der hart eloxierte Aluminiumzylinder und die NBR-Dichtungen ermöglichen einen ölfreien Betrieb mit einer Lebensdauer von über 3 Millionen Zyklen und gleichmäßigem bidirektionalem Schub. Wird häufig für bidirektionale Push-Pull-Anwendungen mit kurzem Hub verwendet, z. B. zum Auswerfen von Mikrokomponenten in der 3C-Industrie, zum Testen der Tastenhaltbarkeit, zur Feinabstimmung von Präzisionsinstrumenten und für Miniaturaktuatoren für medizinische Geräte. Bei der Auswahl ist eine Ladungssicherheitsmarge von mindestens 30 % einzuplanen. Wählen Sie den einfachwirkenden CJP, wenn eine Federrückstellung erforderlich ist, und den CJ1-Ultra-Mini-Zylinder für extrem begrenzten, ultraleichten Laderaum.

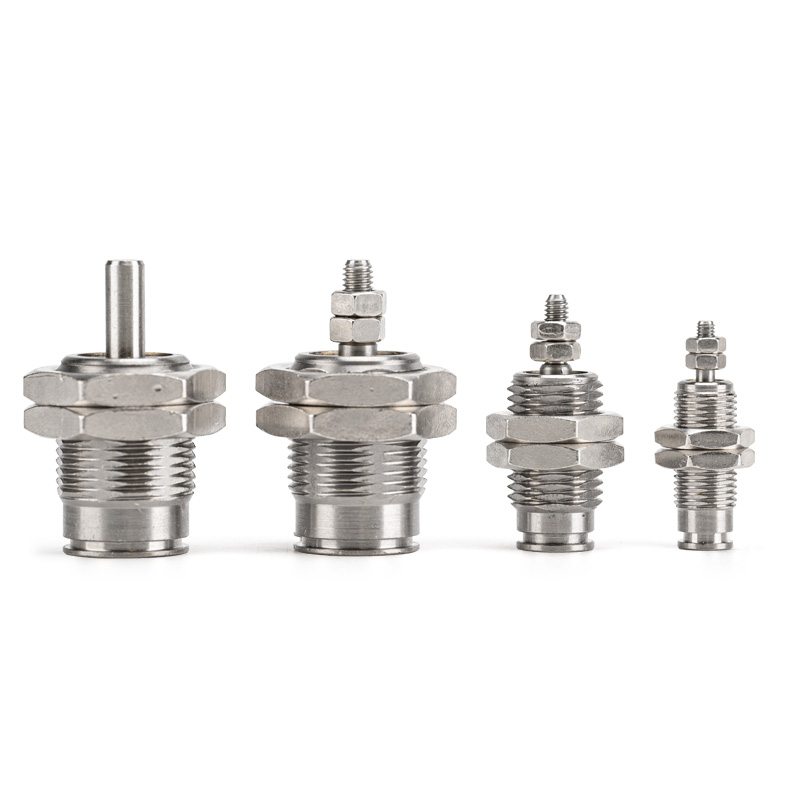

Der einfachwirkende Mikrostift-Pneumatikzylinder SOLH CJP mit Federrückstellung ist vollständig mit gleichwertigen SMC-Modellen austauschbar. Die Bohrungsgrößen decken Ø4/6/10/16 mm ab, einschließlich der Varianten CJP (ohne Magnetring) und CDJP (eingebauter Magnetring). Das einfachwirkende Design fährt bei Luftzufuhr aus und fährt bei Luftunterbrechung automatisch über eine Feder zurück, mit Sicherheitsfunktion zum Zurücksetzen beim Ausschalten. Ohne eingebautes Kissen bietet es eine schnelle Reaktion und eine maximale Taktfrequenz von bis zu 250 Schlägen pro Minute. Es stehen zwei Montagearten zur Verfügung: Schalttafelmontage B und bündig eingebettete Montage S. Das ultrakurze Gehäuse kann in Maschinen eingebettet werden, um Installationsraum zu sparen. Der hart eloxierte Messingzylinder und die NBR-Dichtungen ermöglichen einen ölfreien, sauberen Betrieb mit einer Lebensdauer von über 3 Millionen Zyklen. Weit verbreitet für unidirektionalen Auswurf, Positionierungsstopp, Miniaturvorrichtungsantrieb, 3C-Tasten-Haltbarkeitsprüfung und andere Kurzhubbetätigungen in eine Richtung. Bei der Auswahl wird eine Schubsicherheitsmarge von mindestens 50 % empfohlen. Wählen Sie das doppeltwirkende Modell CJP2 für bidirektionale Push-Pull-Bewegung und den Ultraminizylinder CJ1 für ultraleichte Nutzlast auf engstem Raum.

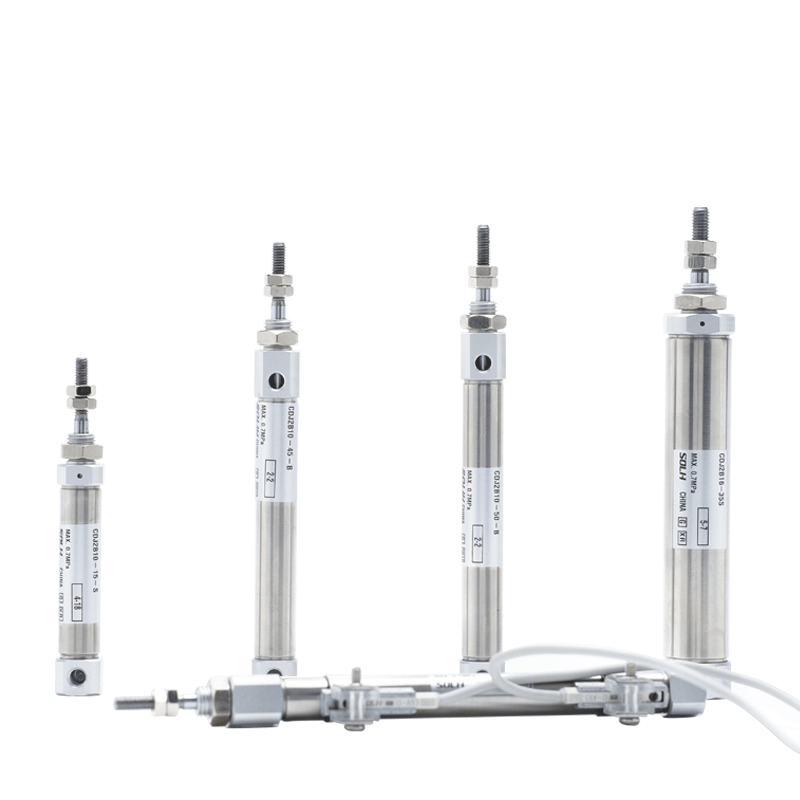

Der Mini-Pneumatikzylinder SOLH CDJ2 aus rostfreiem Stahl mit Stiftfunktion ist vollständig mit der Serie CJ2 von SMC austauschbar und in den Bohrungsgrößen φ6/10/16 mit integriertem Magnetring erhältlich, der mit magnetischen Positionsschaltern kompatibel ist. Konstruiert mit Zylinder und Kolbenstange aus Edelstahl 304 für Rostbeständigkeit und milde Korrosionsschutzwirkung, geeignet für feuchte, lebensmitteltaugliche, medizinische und saubere Umgebungen. Das zugstangenfreie, gecrimpte Endkappendesign sorgt für eine kompakte und leichte Kontur. Komplette Varianten umfassen den doppeltwirkenden Standardtyp CDJ2B, den einfachwirkenden Federrückzug CDJ2E, den einfachwirkenden Federauszug CDJ2ET und die nicht rotierende sechseckige Kolbenstange CDJ2KB zur verdrehsicheren Positionierung. Standard-Gummikissen; Z-Luftkissen ist für φ10/16 optional, um Stöße bei hoher Geschwindigkeit zu reduzieren. Der minimale Startdruck erreicht 0,06 MPa und unterstützt einen ölfreien Dauerbetrieb mit einer Lebensdauer von über 5 Millionen Zyklen. Ein kompletter Satz Montagezubehör inklusive Flansch, Fußhalterung und Doppelgabelkopf ist erhältlich. Im Vergleich zu C85- und MI-Minizylindern bietet CDJ2 umfassendere Spezifikationen und ein besseres Preis-Leistungs-Verhältnis. Wird häufig für hochfrequente lineare Push-Pull-Bewegungen in Geräten auf engstem Raum für 3C-Tests, Lebensmittelmaschinen und medizinische Automatisierung verwendet. Bei der Auswahl wird eine Sicherheitsmarge von mindestens 50 % beim Schub empfohlen.

Der nicht rotierende Minizylinder SOLH CJ2K aus Edelstahl gehört zur Familie der CJ2-Zylinder und bietet vollständige Austauschbarkeit mit importierten Original-CJ2K-Zylindern. Die Bohrungsgrößen decken Φ10 und Φ16 ab. Ausgestattet mit sechseckiger Kolbenstange und integrierter Führungsstruktur für mechanische Verdrehsicherung. Drehungstoleranz: ≤±1,5° für Φ10 und ≤±1° für Φ16, wodurch Lastablenkungsprobleme vermieden werden, die bei gewöhnlichen Rundstangenzylindern während der Hin- und Herbewegung auftreten. Konstruiert mit einem 304-Edelstahlrohr für Rost- und Feuchtigkeitsbeständigkeit, mit schlanker und kompakter Kontur. Drei Betriebsarten sind optional: doppeltwirkend, einfachwirkend mit Federrückzug und einfachwirkend mit Federausfahrung. Der eingebaute Magnetring ist optional und kompatibel mit M9BW-Magnetschaltern zur Positionsrückmeldung. Standard-Gummipolster an beiden Enden; Ölfreier Betrieb mit mechanischer Lebensdauer von bis zu 8 Millionen Zyklen unterstützt. Es stehen mehrere Montageoptionen zur Verfügung, darunter Basistyp, Fußmontage, Flanschmontage und Doppelgabelkopfmontage. Ideal für Anwendungen, die eine feste Winkelhaltung der Endvorrichtungen erfordern, wie z. B. das Schieben flacher Vorrichtungen in der 3C-Automatisierung, die lineare Zuführung von Kameras zur optischen Inspektion, den Werkstücktransport innerhalb von Führungsschlitzen und den Auswurf flacher Werkstücke. Der Standard-Rundstangenzylinder CJ2 wird empfohlen, wenn keine Winkelbeschränkung erforderlich ist und Kosteneffizienz im Vordergrund steht. Eine übermäßige radiale Seitenbelastung der Kolbenstange sollte vermieden werden, um einen Abrieb der Führungsbuchse und eine Verschlechterung der Verdrehsicherungsgenauigkeit zu verhindern.

Der runde Pneumatikzylinder SOLH CM2/CDM2 aus Edelstahl entspricht der Norm JIS B 8356 und ist vollständig mit der CM2-Serie von SMC austauschbar, die in den Bohrungsgrößen φ20/25/32/40 mm angeboten wird. Sein Ausgangsschub liegt zwischen Mikro-Stiftzylindern und Standard-Zugstangenzylindern. Zylinder, Kolbenstange und Endkappen bestehen aus Edelstahl 304 und bieten Rostbeständigkeit und Toleranz gegenüber feuchten, schwach sauren und schwach alkalischen Umgebungen, geeignet für saubere Automatisierungslinien in der Lebensmittel-, Pharma- und Elektronikindustrie. Eine vollständige Palette an Varianten umfasst den doppeltwirkenden Standardtyp CDM2B, den einfachwirkenden Federrückzug/-ausfahrtyp CM2S/CM2T, den Doppelstangen-Synchronzylinder CM2W und den Sechskantzylinder CM2K mit nicht rotierender Stange. CDM2-Versionen verfügen über einen integrierten Magnetring, der mit den Magnetschaltern M9B und A93 zur Positionserkennung kompatibel ist. Standard-Gummikissen ist ausgestattet; Nachsetzzeichen Zur Reduzierung des Aufprallgeräuschs bei Hochgeschwindigkeitsbetrieb ist optional ein Luftkissen erhältlich. Die reibungsarme Abdichtung ermöglicht einen ölfreien Betrieb mit einer Lebensdauer von über 8 Millionen Zyklen. Es werden mehrere Montagearten unterstützt: Basistyp, Fußmontage, Flansch-, Gabelkopf- und Zapfenmontage. Weit verbreitet für Schiebe-, Hebe-, Positionierungs- und Klemmaufgaben mit mittlerer Last. Bei der Modellauswahl muss eine Schubsicherheitsmarge von mindestens 50 % vorgesehen werden.

Die kurzen SOLH CM3-Minizylinder aus Edelstahl sind verbesserte, kompakte Ersatzzylinder für herkömmliche pneumatische Aktuatoren der CM2-Serie. Sie bestehen vollständig aus Edelstahl 304 und bieten eine hervorragende Rost- und schwache Säure-Laugen-Korrosionsbeständigkeit, die für Lebensmittel-, Pharma- und saubere Werkstattumgebungen geeignet ist. Die optimierte Struktur verkürzt die Gesamtlänge um bis zu 29 mm und reduziert das Gewicht um 21 %, gepaart mit Luftanschlüssen in vier Richtungen, um eine flexible Installation in mehreren Winkeln auf engstem Geräteraum zu ermöglichen. Mehrere Varianten, darunter doppeltwirkend, einfachwirkend mit Feder, Doppelstange und verdrehsichere Kolbenstange, erfüllen unterschiedliche Anforderungen an Linearantriebe; Die magnetische Version des CDM3 unterstützt die Magnetschaltererkennung für die automatische SPS-Verriegelungssteuerung. Die reibungsarme, ölfreie Abdichtung sorgt für über 8 Millionen stabile Betriebszyklen. Unsere Fabrik unterhält eine Massenproduktion und einen ausreichenden Lagerbestand, der in der medizinischen Verpackung, der elektronischen Montage und der automatisierten Positionierung in der Lebensmittelverarbeitung weit verbreitet ist.

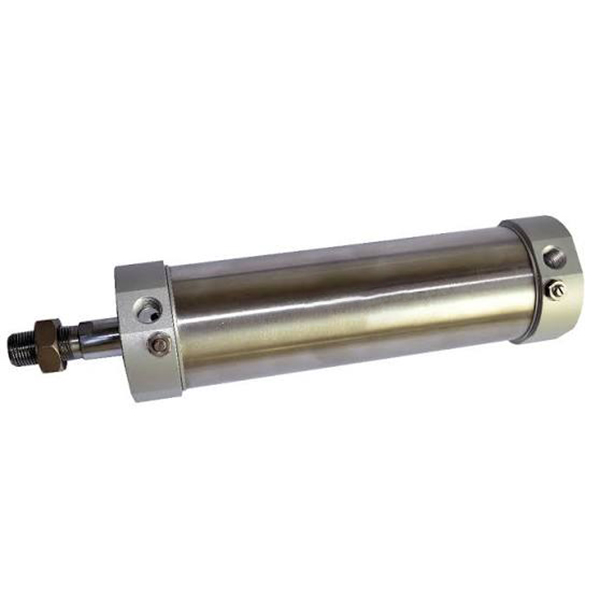

Die Mini-Pneumatikzylinder der SOLH MG-Serie aus Edelstahl werden in Übereinstimmung mit den JIS-Industriestandards entwickelt und bieten kostengünstige Alternativen zu den SMC CM2- und CM3-Serien mit vollständiger Austauschbarkeit der Abmessungen für den direkten Austausch und die Nachrüstung der Produktionslinie. Sie bestehen aus einem Zylinder und einer Kolbenstange aus Edelstahl SUS304 und sind mit Endkappen aus hochfestem Aluminium ausgestattet. Sie bieten eine hervorragende Rostbeständigkeit gegen hohe Luftfeuchtigkeit, Staub, schwache Säuren und schwach alkalische Umgebungen und eignen sich perfekt für die Lebensmittel-, Pharma- und Verpackungsautomatisierung. Durch das Nieten-Roll-Crimpverfahren werden der Lauf und die Endkappen fest befestigt und sorgen so für eine ausgezeichnete Anti-Vibrations-Stabilität bei langfristiger Hin- und Herbewegung mit hoher Frequenz. Eine komplette Produktpalette umfasst standardmäßige doppeltwirkende, einfachwirkende Federrückstelltypen mit Power-Off-Reset, synchrone Doppelstangenvarianten und verbesserte Modelle mit manuell einstellbaren Luftkissen zur Unterdrückung von Stößen und Geräuschen bei Hochgeschwindigkeitszyklen. Die reibungsarme Verbunddichtung mit integrierten Ölspeicherrillen ermöglicht einen ölfreien, wartungsfreien Betrieb für über 8 Millionen Arbeitszyklen. Jede Einheit ist mit einem integrierten Magnetring vorinstalliert, der mit SMC M9B- und Airtac CS1-G-Sensoren kompatibel ist, um eine Positionsrückmeldung in Echtzeit und eine automatisierte SPS-Gestängesteuerung zu ermöglichen. Unterstützt durch eine stetige Massenproduktion und einen ausreichenden Lagerbestand im Ausland werden diese kosteneffizienten Zylinder häufig in automatisierten Geräten mittlerer Qualität eingesetzt, die in feuchten und leicht korrosiven Werkstattumgebungen betrieben werden.

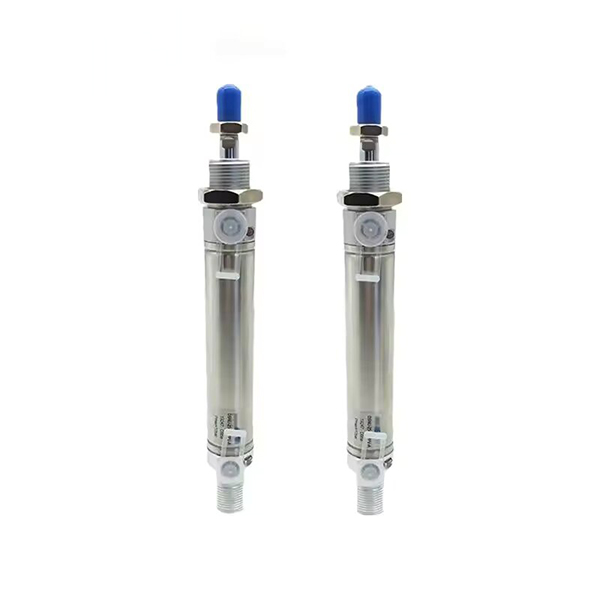

SOLH DSNU Mini-Pneumatikzylinder aus Edelstahl entsprechen strikt den internationalen Standards ISO 6432 und CETOP RP52P, sind vollständig austauschbar mit FESTO DSNU-Originalzylindern und auch kompatibel mit den SMC CM2- und Airtac MG-Serien für den direkten Austausch. Der Zylinder und die Kolbenstange bestehen vollständig aus SUS304-Edelstahl mit Endkappen aus geschmiedetem Aluminium und bieten hervorragende Rost- und Korrosionsschutzeigenschaften, um hoher Luftfeuchtigkeit, schwach sauren und schwach alkalischen Umgebungen standzuhalten, und eignen sich perfekt für Produktionslinien in den Bereichen Lebensmittel, Pharmazie und Hygiene. Die Rollen-Crimp-Endkappenverbindung sorgt für robuste strukturelle Stabilität gegen Vibrationen. Es unterstützt verschiedene Varianten, darunter doppeltwirkend, einfachwirkend mit Feder und die ultrakurze Kompaktversion DSNU-S; Das optionale selbstadaptive Luftkissen PPV passt die Dämpfung automatisch über einen Druckbereich von 0,1 bis 1,0 MPa an und sorgt so für eine stabile Hin- und Herbewegung bei hoher Geschwindigkeit. Die reibungsarme Verbunddichtung ermöglicht einen ölfreien Betrieb mit einer Lebensdauer von über 8 Millionen Zyklen; Die integrierte Magnetringoption funktioniert mit gängigen Magnetsensoren für die SPS-Positionsrückmeldung. Wir unterhalten eine stabile Massenproduktion und einen ausreichenden weltweiten Lagerbestand, der in der Lebensmittelverarbeitung, der medizinischen Verpackung, der Elektronikmontage und in automatisierten Stationen für raue Bedingungen weit verbreitet ist.

Der wirtschaftliche Mini-Pneumatikzylinder SOLH MA aus Edelstahl deckt Bohrungsgrößen φ16/20/25/32/40/50/63 mm ab und ist mit der SMC CM2/CM3-Serie mit hervorragendem Preis-Leistungs-Verhältnis austauschbar. Der Zylinder und die Kolbenstange bestehen aus 304-Edelstahl sowie Endkappen aus einer Aluminiumlegierung und bieten Rostbeständigkeit, die für feuchte, leicht korrosive Umgebungen sowie saubere Produktionslinien für die Lebensmittel-, Elektronik- und Verpackungsindustrie geeignet ist. Zu den Komplettvarianten gehören das doppeltwirkende Standardmodell MA, das einfachwirkende MTA-Modell mit Federrückstellung, das einfachwirkende MSA-Federausfahrmodell, der MAD-Doppelstangen-Synchronzylinder und der hubverstellbare Typ MAJ. Für den Hochgeschwindigkeitsbetrieb ist die MAC-Version mit einstellbarem Luftkissen optional. Alle Modelle sind mit einem eingebauten Magnetring ausgestattet, der mit den Magnetschaltern CS1-G und M9B zur Positionsrückmeldung kompatibel ist. Das Standard-Gummikissen wird mitgeliefert, und das optionale einstellbare Luftkissen reduziert effektiv Stöße und Geräusche. Die rollgecrimpte Endkappenstruktur gewährleistet eine stabile Leistung und ermöglicht einen ölfreien Betrieb mit einer Lebensdauer von über 5 Millionen Zyklen. Es sind mehrere Montagezubehörteile erhältlich, darunter zylindrisches Endstück, Gabelkopfendstück, Flansch, Fußhalterung und Doppelgabelkopf, um an verschiedene Gerätelayouts angepasst zu werden. Ideal für Automatisierungsprojekte mit geringer und mittlerer Auslastung und Budgetbeschränkungen. Bei der Auswahl wird eine Schubsicherheitsmarge von mindestens 50 % empfohlen.
