Edelstahl-Minizylinder der DSNU-Serie | Korrosionsbeständiger Pneumatikzylinder nach ISO 6432

Marke: SOLH von Richge Technology

1. Produktübersicht und grundlegende Strukturmerkmale

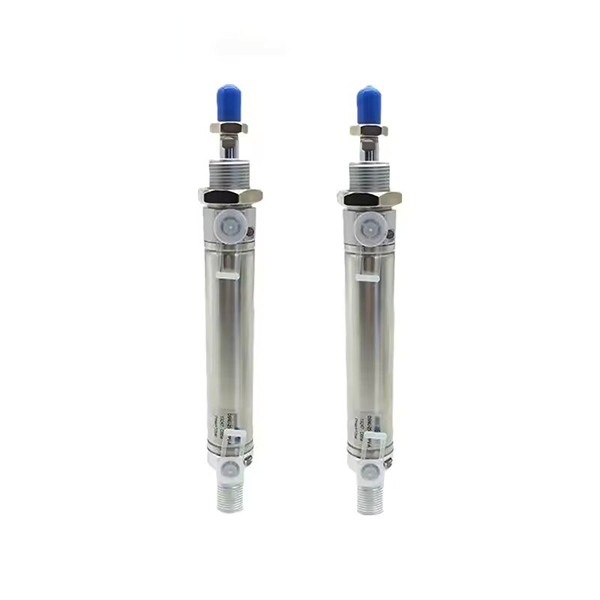

     Die SOLH DSNU-Serie ist ein leistungsstarker Mini-Pneumatikzylinder aus Edelstahl, der vollständig den internationalen Standards ISO 6432 und CETOP RP52P entspricht. Es deckt einen Bohrungsbereich von φ8 bis φ63 mm ab und verfügt über Zylinderrohr und Kolbenstange komplett aus SUS304-Edelstahl, selbsteinstellende pneumatische Dämpfung, hervorragende Korrosionsbeständigkeit und extrem lange Lebensdauer. Kompatibel mit den Serien FESTO DSNU, SMC CM2 und Airtac MG, wird es häufig in der Lebensmittel-, Pharma-, Elektronik-, Verpackungs-, Textil- und speziellen automatisierten Umgebung mit feuchten, schwach sauren und schwach alkalischen Arbeitsbedingungen eingesetzt.

  1.1 Globaler Standard und vollständige Austauschbarkeit

     Alle Montagemaße und Schnittstellenspezifikationen werden in strikter Übereinstimmung mit den universellen Industriestandards ISO 6432 und CETOP RP52P hergestellt und sind weltweit einheitlich. Es erreicht eine vollständige Austauschbarkeit mit Minizylindern gängiger internationaler Marken und unterstützt den Austausch ohne Modifikation und die Chargenaufrüstung standardmäßiger automatisierter Geräte.

  1.2 Korrosionsbeständige Struktur aus vollständig rostfreiem Stahl

     Hochwertiges Zylinderrohr und Kolbenstange aus Edelstahl SUS304, gepaart mit Endabdeckungen aus geschmiedeter Aluminiumlegierung. Die integrierte Materialstruktur bietet hervorragende Rostschutz-, Korrosionsschutz- und Hochfestigkeitseigenschaften und passt sich perfekt an raue Umgebungen wie hohe Luftfeuchtigkeit, Staub, schwache Säuren und schwache Laugen an. Die Haltbarkeit übertrifft gewöhnliche Mini-Aluminiumzylinder bei weitem.

  1.3 Rollengecrimpte feste Struktur

     Einsatz professioneller Roll-Crimp-Dichtungstechnologie für die Endabdeckungsverbindung mit dichter und fester Gesamtstruktur, hervorragender Vibrationsfestigkeit und stabilem Betrieb. Die stromlinienförmige, runde, gerade Form zeichnet sich durch eine einfache Struktur und eine bequeme tägliche Demontage und Wartung aus, wodurch spätere Betriebskosten gesenkt werden.

  1.4 Diversifizierte Bewegungs- und Kurztyp-Kompaktoptionen

     • DSNU Doppeltwirkend: Doppelseitiger Lufteinlass mit hin- und hergehender Bewegung, der universellste Standardtyp für die konventionelle lineare Automatisierung.

     • DSNU-…-P Einfachwirkend (Push Out): Federausschubstruktur, automatisches Ausfahren nach Stromausfall für Sicherheits-Reset-Szenarien.

     • DSNU-…-R einfachwirkend (Rückzug): Federrücklaufstruktur, automatischer Rückzug nach Stromausfall für schützende Positionierungsmechanismen.

     • DSNU-…-PPV Selbsteinstellendes Kissen: Intelligenter, selbsteinstellender pneumatischer Puffer mit zwei Enden, keine manuelle Einstellung erforderlich, geeignet für Hochgeschwindigkeitsbetrieb im gesamten Druckbereich.

     • DSNU-S Kurztyp: 35 mm kürzere Gesamtlänge und 40 % schmalere Breite als der Standardtyp, maßgeschneidert für Installationsszenarien auf engstem Raum.

  1.5 Verbessertes Kissen und reibungsarmes Dichtungssystem

     Standardmäßig mit elastischem Pufferpolster (P) zur grundlegenden Geräusch- und Stoßdämpfung ausgestattet; optionales, innovatives, selbsteinstellendes PPV-Luftkissen, das sich an den gesamten Druckbereich von 0,1–1,0 MPa mit automatischer adaptiver Pufferung für häufige Hochgeschwindigkeitsbewegungen anpasst. Ausgestattet mit einer bidirektionalen, reibungsarmen Verbunddichtung und einer integrierten Ölspeichernut zeichnet sich der Zylinder durch einen extrem niedrigen Startdruck, einen stabilen ölfreien Betrieb und eine Lebensdauer von über 8 Millionen Zyklen aus.

  1.6 Präzisions-Magnetinduktionskonfiguration

     Der optionale eingebaute Magnetring (A-Code) ist mit den Magnetschaltern der Serien FESTO SMT und SMC M9B kompatibel und ermöglicht eine genaue Erkennung der Kolbenposition in Echtzeit sowie eine SPS-Signalverknüpfungssteuerung und unterstützt so die automatisierte Zykluspositionierung und intelligente Überwachung.

2. Vollständige Modellbenennungsregeln und Bestellbeispiele

 1. Typische Modellstruktur: DSNU25-100-PPV-A-MQ

  2. Beispiele für Standardbestellungen

     • Doppeltwirkendes PPV-Kissen-Magnetmodell: DSNU32-75-PPV-A-MQ (32 mm Bohrung, 75 mm Hub, seitliche Flanschmontage, magnetisch ausgestattet)

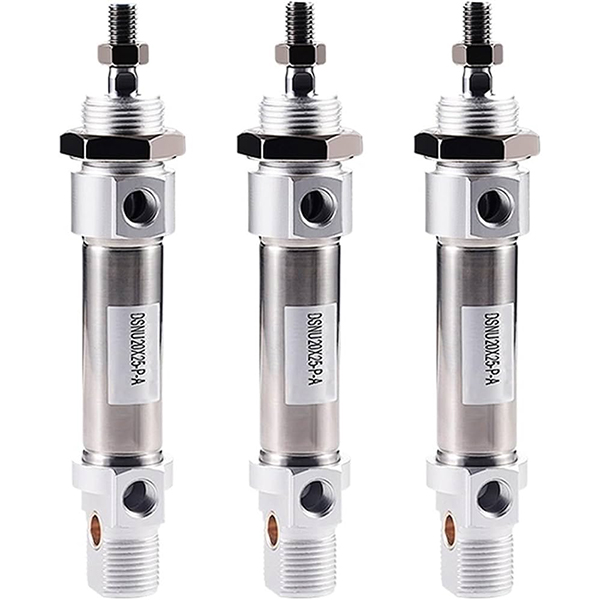

     • Kurzes Modell mit doppelt wirkendem elastischem Kissen: DSNU-S20-50-P-A (20 mm Bohrung, 50 mm Hub, ultrakompakter kurzer Körper, magnetisch ausgestattet)

     • Einfachwirkendes Modell mit Federrückstellung: DSNU16-30-R-P-A (16 mm Bohrung, 30 mm Hub, Federrückstellung, magnetisch ausgestattet)

3. Technische Kernparameter (Standardtyp)

4. Referenztabelle für theoretischen Schub und Spannung von 0,5 MPa (Einzelstab)

  4.1 Leistungsdaten für doppeltwirkende Systeme (DSNU).

  4.2 Leistungsdaten einfachwirkend (DSNU-R mit Federrückstellung).

5. Montageformen und abgeleitete Modelle

  5.1 Diversifizierte universelle Montagemethoden

     • MQ-Flansch mit seitlichem Anschluss: Standard-Flansch-Festmontage mit seitlichem Lufteinlass, der universellste Typ für konventionelle Automatisierungslayouts

     • MA-Axialanschlussflansch: Axiales Lufteinlassdesign, speziell angepasst für begrenzten axialen Einbauraum

     • MH-Direktmontage: Direktbefestigungsstruktur der Endabdeckung, ultradünnes Gehäuse für die Installation auf engstem Raum

     • KP-Spanneinheit: Eingebaute Verriegelungsfunktion zur Fixierung beliebiger Hubpositionen und Anti-Offset-Positionierung

     • FA/FB Flansch vorne/hinten: Flache Flanschbefestigung vorne und hinten, vollständig kompatibel mit ISO-Standard-Montagezubehör

  5.2 Kernableitungsreihen

     • DSNU-Standard: Universeller doppeltwirkender Typ mit elastischem oder Luftpuffer für die allgemeine Automatisierung

     • DSNU-S Kurztyp: Kompaktes, verkürztes Gehäuse, exklusiv für Installationsszenarien auf engstem Raum

     • DSNU-…-P/R einfachwirkend: Einfachwirkende Modelle mit Federausschub/Federrücklauf für Arbeitsbedingungen mit Sicherheitsrückstellung

     • DSNU-…-PPV Selbsteinstellendes Kissen: Intelligente adaptive Pufferung, bevorzugt für häufigen Hochgeschwindigkeits-Zyklusbetrieb

6. DSNU vs CM2 vs MG Auswahlvergleich

7. 3-stufige Schnellauswahlanleitung

     1. Bohrungsauswahl: Wählen Sie die passende Bohrungsgröße entsprechend dem tatsächlichen Lastgewicht, reservieren Sie mehr als 50 % Sicherheitsmarge. Priorisieren Sie die DSNU-Serie für Hochgeschwindigkeitsbetrieb, Korrosionsbeständigkeit und Anforderungen an die Übereinstimmung mit internationalen Standards.

     2. Strichauswahl: Tatsächlicher Arbeitshub plus 10–20 mm Sicherheitsspielraum; Befolgen Sie die Standardhubgrenzen: doppelt wirkend ≤500 mm, einfach wirkend ≤150 mm.

     3. Funktionale Konfiguration: Wählen Sie das selbsteinstellende Luftkissen PPV für Hochgeschwindigkeitsbetrieb (>500 mm/s); Wählen Sie den kurzen Typ DSNU-S für engen Installationsraum. Passend zu einem Magnetring + SMT/M9B-Schaltern zur automatischen Positionserkennung.

Zusammenfassung in einem Satz

     Der SOLH DSNU ISO 6432-Edelstahl-Minizylinder verfügt über eine vollständig korrosionsbeständige Edelstahlstruktur, eine selbsteinstellende intelligente Pufferung, einen ölfreien Langzeitbetrieb und vielfältige Montageoptionen und dient als hochwertige universelle Minizylinderlösung für Lebensmittel-, Pharma-, Elektronik- und Automatisierungsgeräte für raue Umgebungen.
