CM2/CDM2-Serie Edelstahl-Minizylinder (doppelt/einfachwirkend)

Marke: SOLH von Richge Technology

Produktübersicht

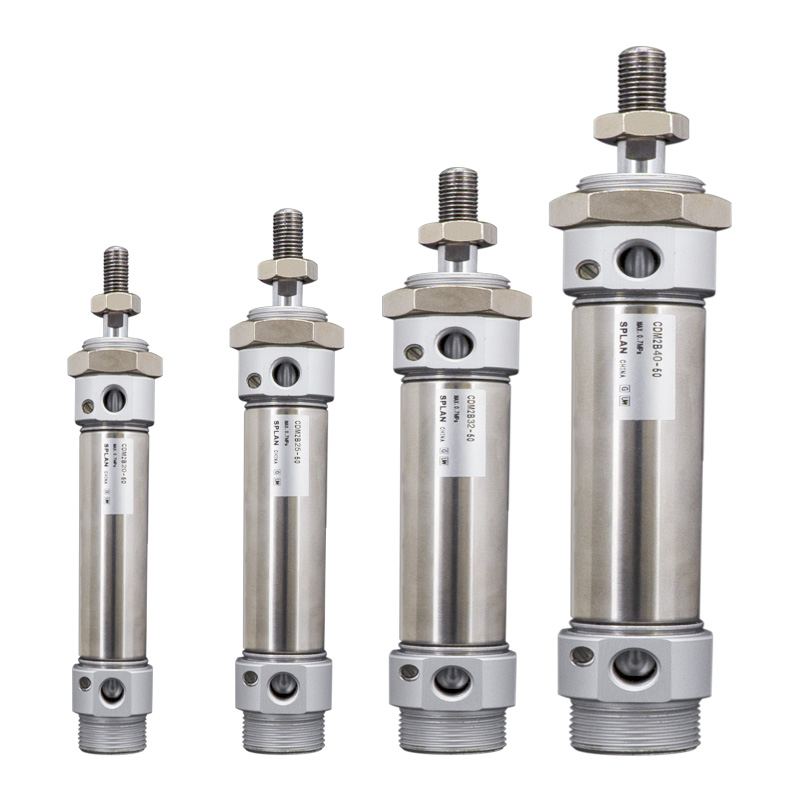

     SOLH CM2 / CDM2 sind runde Edelstahlzylinder nach JIS B 8356-Standard mit einem Bohrungsdurchmesser von 20/25/32/40 mm. Die Leistung liegt zwischen Mikro-Minizylindern und Standardzylindern. Kernvorteile: Korrosionsbeständigkeit, lange Lebensdauer, vielfältige Montagemöglichkeiten, kompakte mittlere Schubleistung. Weit verbreitet für Lebensmittel-, Pharma-, Elektronik-, Verpackungs- und saubere Automatisierungsstationen mittlerer Belastung.

Kernstruktur und Designmerkmale

   1. Standard: Entspricht JIS B 8356, rundes Gehäuse mit universellen Montageabmessungen.

   2. Material: Zylinder, Kolbenstange und Endkappen aus Edelstahl 304, rostfrei, beständig gegen Feuchtigkeit, schwache Säure, schwaches Alkali und saubere Umgebungen.

   3. Struktur: Endkappen durch Gewinde gesichert, gerader runder Umriss, hohe mechanische Festigkeit und einfache Wartung.

   4. Betriebsvarianten

     -- CM2B Doppeltwirkend: Luftzufuhr an beiden Enden, beliebtestes Standardmodell

     -- CM2S / CM2T Einfachwirkend: S=Federrückstellung; T=Feder ausgefahren, automatische Rückstellung nach Luftabschaltung

     -- CM2W Double Rod: Beidseitig verlängerte Stange, synchrone Bewegung, effektiver Weg verdoppelt

     -- Nicht rotierende CM2K-Stange: Sechseckige Kolbenstange, verdrehsicher für präzise Positionierung

   5. Kissen: Standard-Gummikissen; Luftkissen (Nachsetzzeichen A) optional zur Reduzierung des Aufprallgeräuschs bei hoher Geschwindigkeit.

   6. Abdichtung: Bidirektionale Dichtung mit geringer Reibung und Ölreservoirnut. Niedriger Anlaufdruck, ölfreier Betrieb, Lebensdauer ≥8 Millionen Zyklen.

   7. Positionserkennung: CDM2-Version mit integriertem Magnetring, kompatibel mit M9B/A93/Z73-Magnetschaltern zur Kolbenpositionsrückmeldung.

Vollständige Modellcodierungsregel

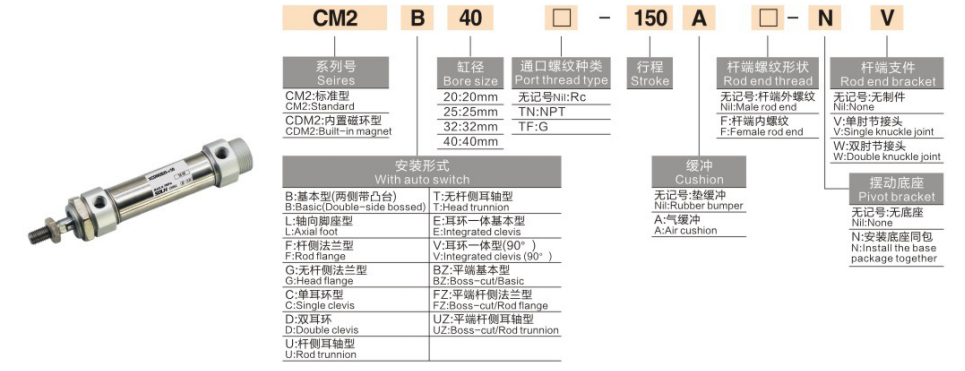

   1. Modellbeispiel: CDM2B20-100A-B

   2. Referenzbeispiele für Standardbestellungen

     -- CDM2B25-50-B: Bohrung 25, Hub 50, doppelt wirkend, eingebauter Magnet, Gummikissen

     -- CDM2S32-75-B: Bohrung 32, Hub 75, einfachwirkender Federrücklauf

     -- CDM2K40-100-B: Bohrung 40, Hub 100, nicht rotierende Sechskantkolbenstange

Technische Spezifikationen des Universal Core

Theoretische Schub- und Zugkraft bei 0,5 MPa (Einzelstange, Einheit: N)

   1. Doppeltwirkendes CM2B

   2. Einfachwirkendes CM2S (Federrückstellung bei 0,5 MPa)

Montageformen und abgeleitete Modelle

   1. Montagemöglichkeiten

     -- B-Basistyp: Direkte Installation über Endkappengewinde (am häufigsten)

     -- L-Fußmontage: Axiale Fußhalterungsbefestigung

     -- F/G-Flansch: Stangenseitiger Flansch/kopfseitiger Flansch

     - C/D-Gabelkopf: Einzel-Gabelkopf/Doppel-Gabelkopf

     -- E-Drehzapfen: Kopfseitiger Drehzapfen für Schwenkbewegung

   3. Hauptableitungsreihe

     -- CDM2B: Standard doppeltwirkend mit eingebautem Magnet

     -- CDM2S/T: Einfachwirkender Federrückzug/Federausfahrung

     -- CDM2W: Doppelstange doppeltwirkend

     -- CDM2K: Nicht rotierende Sechskantkolbenstange

     -- CDM2R: Schlanke Direktmontageversion für begrenzten axialen Platz

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl: Erforderlichen Schub und horizontale Belastung berechnen, Reserve ≥50 % Sicherheitsmarge; Wählen Sie CM2 vorzugsweise für Anwendungen mit mittlerer Last.

   2. Hubbestätigung: 10–20 mm zusätzlichen Verfahrweg hinzufügen; Maximaler Hub: doppeltwirkend ≤300mm, einfachwirkend ≤100mm.

   3. Konfigurationsabgleich

     -- Funktionsweise: Doppeltwirkend → B; einfachwirkender Federrücklauf → S; Verdrehsicherungsanforderung → K

     -- Kissen: Fügen Sie das Suffix A (Luftkissen) für eine Hin- und Herbewegung mit hoher Geschwindigkeit hinzu

     -- Positionsrückmeldung: Wählen Sie ein mit CDM2-Magneten ausgestattetes Modell, passend zu M9B/A93-Magnetschaltern

Zusammenfassung in einem Satz

     Der SOLH CM2/CDM2 JIS-Standard-Rundpneumatikzylinder aus Edelstahl ist vollständig mit der importierten CM2-Serie austauschbar, erhältlich in den Varianten doppeltwirkend, einfachwirkend, Doppelstange und nicht rotierende Stange, mehrere Montageoptionen, idealer Linearantrieb mit mittlerem Schub für saubere Automatisierungsgeräte in den Bereichen Lebensmittel, Medizin, Elektronik und Verpackung.
