Luftzylinder

SOLH HLS/HLSL-Doppelwellen-Gleitzylinder verfügen über Kreuzrollenführungen mit Linienkontakt und bieten eine viel höhere Steifigkeit, Wiederholgenauigkeit und Widerstandsfähigkeit gegen exzentrische Lasten als HLQ-Kugelführungsmodelle. Es stehen zwei Varianten zur Verfügung: Standard-HLS mit seitlichem Kompaktzylinder für mittlere bis kleine Lasten ohne starken Versatz; symmetrisches HLSL mit zentriertem Zylinder und zwei parallelen Rollen für schwere Lasten, großes exzentrisches Drehmoment und höchste Präzisionsanforderungen. Die Bohrungsgrößen decken 6–25 mm und Hübe 10–150 mm ab. Doppelte Kolbenstangen sorgen für kraftvollen Schub und Anti-Torsions-Leistung, während eingebaute schwimmende Gelenke seitliche Durchbiegungsbelastungen verhindern. Die Basis unterstützt 3-Richtungs-Befestigungslöcher, der Schlitten verfügt über mehrflächige Befestigungsgewinde und Positionierungsstifte und ein Magnetring sowie Sensorschlitze gehören zur Standardausstattung. Einstellbare Luftpuffer, hydraulische Stoßdämpfer und externe mechanische Anschläge sind optionales Zubehör. Die Betriebstemperatur reicht von -20℃ bis 70℃. Weit verbreitet in Halbleiter-, medizinischen Automatisierungs-, Werkzeugmaschinen-Vorrichtungen und anderen Hochleistungs-Hochpräzisions-Transfer- und Spannpositionierungsstationen.

Der Zahnstangen-Drehantrieb SOLH MSQ ist vollständig mit gleichwertigen SMC-Drehtischen austauschbar. Angetrieben durch eine symmetrische Doppelkolben-Zahnstangenstruktur erzeugt er ein drei- bis viermal höheres Drehmoment und eine überlegene radiale und axiale Belastbarkeit im Vergleich zu CRQ-Zylindern mit Flügelzellen. Es stehen zwei Qualitäten zur Verfügung: die MSQB-Standardserie mit H9-Toleranz und die MSQA-Hochpräzisionsserie mit H8-Passung und einer Wiederholgenauigkeit von ±0,01 mm. Der Drehtisch ist vorgefertigt und verfügt über Bohrungen für Fixierstifte und Gewindebohrungen für die Vorrichtung sowie eine zentrale, hohle Durchgangsbohrung für die Verkabelung und Leitungsführung. Ausgestattet mit Dual-End-Winkeleinstellschrauben für einen stufenlos einstellbaren Schwenkbereich von 0–190°; feste Schwenkvarianten von 90°/180° sind optional. Es werden zwei Dämpfungslösungen angeboten: Standard-Gummipuffer und integrierte hydraulische Stoßdämpfer mit Suffix-R (L niedrige kinetische Energie / H hohe kinetische Energie). Duale Rohrleitungslayouts umfassen standardmäßige Anschlüsse an der Stirnseite und Anschlüsse an der E-Seite an der Vorderseite. Eingebaute Magnetringe unterstützen M9BW-Reedschalter zur Übertragung von Positionsrückmeldungssignalen an die SPS. Die Baugrößen reichen von 10 bis 200, vorgefüllt mit Langzeitfett für schmierungsfreien Betrieb. Weit verbreitet für die optische Inspektion von Leiterplatten, die Präzisionspositionierung von Mikrochips, die Umschaltung der Verpackungsrichtung, das Umdrehen von Werkstücken in Werkzeugmaschinen und Mini-Manipulator-Enddrehgelenke für die Indexierung, Wendung und Positionierungsautomatisierung in mehreren Winkeln.

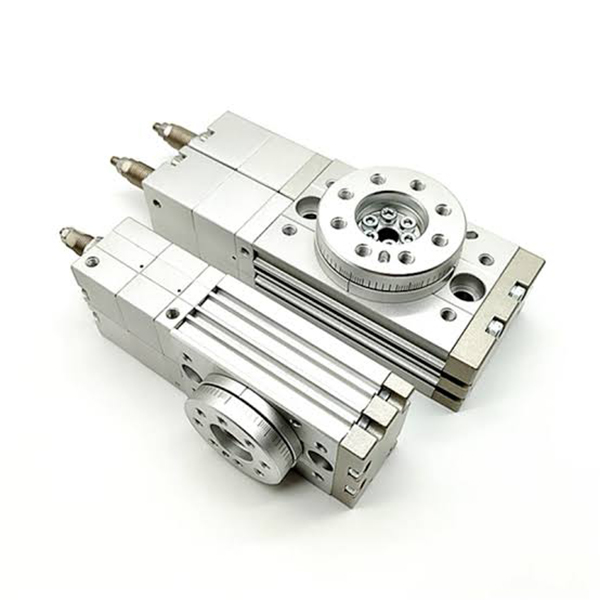

SOLH MSZ pneumatische Drehzylinder mit drei Positionen und Zahnstange und Ritzel sind spezielle Drehantriebe, die für eine Dreipunkt-Verriegelungspositionierung (linker Anschlag / Zwischenanschlag / rechter Anschlag) entwickelt wurden und die Einschränkungen herkömmlicher Drehzylinder mit zwei Positionen, denen es an Mittelstationspositionierung mangelt, lösen. Diese Serie benötigt nur ein 5/3-Wege-Mitteldruck-Magnetventil für die Vollstellungsumschaltung, wodurch komplizierte Doppelventil-Pneumatikkreise entfallen, um das Systemlayout zu vereinfachen und die Gesamtkonstruktionskosten zu senken. Die Zwischenverriegelungsposition unterstützt eine feine Winkeleinstellung von ±10°, während die linken und rechten Verfahrweggrenzen separat innerhalb von 0–95° einstellbar sind, was eine flexible Positionierung in mehreren Winkeln ermöglicht. Es ist in vier Spezifikationen eingeteilt: Basis-MSZB, Hochpräzisions-MSZA, Gummipuffer MSZB-R und Hydraulikpuffer MSZA-R. Die interne Struktur mit zwei Zahnstangen und zwei Kolben eliminiert wirksam Getriebespiel und sorgt für ein gleichmäßiges Drehmoment bei häufigen Positionswechseln. Der integrierte Drehteller verfügt über reservierte Positionierungsstiftlöcher für die direkte Werkstückinstallation sowie ein zentrales hohles Durchgangsloch zur sauberen Durchführung von Kabeln und Luftschläuchen. Standardmäßige seitliche Sensornuten passen auf die Magnetschalter D-M9B und D-A93, um eine Echtzeit-Signalrückmeldung von drei Arbeitsstationen zu realisieren. MSZA zeichnet sich durch eine Positionierungsgenauigkeit von bis zu ±0,02 mm aus, während hydraulische Puffervarianten große Kollisionsenergien perfekt absorbieren und sich so für Hochgeschwindigkeitsrotationen im Schwerlastbereich eignen. Dieser Rotationszylinder verfügt über ein ölfreies, selbstschmierendes Design für einen langzeitstabilen Betrieb und wird häufig für die Umleitung von Werkstücken, die Indizierung mehrerer Stationen, die elektronische Positionierungsprüfung und automatisierte Lenkumschlagverfahren für die Verpackung eingesetzt.

Der SOLH HRQ Doppelkolben-Drehzylinder mit Zahnstange und Ritzel umfasst Mikrogrößen HRQ2/3/7 und mittlere bis große HRQ10~HRQ200 mit stufenlos einstellbarem Schwenkwinkel von 0~190°. Er erzeugt ein höheres Drehmoment und eine stärkere Biege-/Radialbelastbarkeit als Drehflügelantriebe. Es stehen drei Konfigurationen zur Verfügung: einfacher mechanischer Anschlagpuffer (kostengünstig für leichte Einsätze bei niedriger Geschwindigkeit), integrierter hydraulischer Stoßdämpfer -A (präzises Anhalten schwerer Lasten bei hoher Geschwindigkeit) und hydraulische Version -A(S) mit Endkappen aus Edelstahl für feuchte und leicht korrosive Umgebungen. Der Drehtisch verfügt über ein zentrales hohles Durchgangsloch für Schläuche und Kabel sowie seitliche Sensorschlitze, die mit universellen magnetischen Reed-Schaltern kompatibel sind. Micro-Modelle verfügen über Befestigungslöcher an der Unterseite, während mittlere/große Größen über mehrseitige Befestigungsbohrungen für eine flexible Anordnung verfügen. Vorgefülltes Langzeitfett ermöglicht einen schmierungsfreien Betrieb. Die Auswahl erfordert die gleichzeitige Überprüfung von Drehmoment, radialer/axialer Belastung und Biegemoment. Wird häufig für die Rundtaktung in automatischen Montage-, Materialsortier-, Verpackungsverschluss- und Vorrichtungswendestationen verwendet.

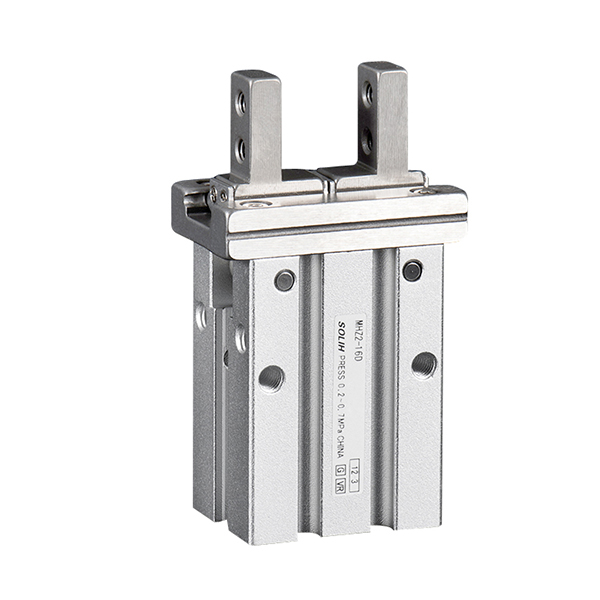

Die parallelen Luftgreifer SOLH MHZ2 mit Standardhub und MHZL2 mit Langhub sind vollständig mit gleichwertigen SMC-Modellen austauschbar. Angetrieben durch symmetrische Doppelkolben und präzise lineare Führungsschienen für synchrone Backenbewegungen liefern sie eine extrem hohe Wiederholgenauigkeit von ±0,01 mm bei Bohrungsgrößen von 10/16/20/25 mm. Es stehen drei Betätigungsmodi zur Verfügung: D doppeltwirkend für maximale Spannkraft und kontinuierliche Massenproduktion; S einfachwirkend, normalerweise offen, das Werkstücke bei Luftschnitt automatisch freigibt, um Quetschungen an Heißprägestationen zu vermeiden; C einfachwirkend, normalerweise geschlossen, mit Federhaltekraft ohne Luftzufuhr, um ein Herunterfallen des Werkstücks für die Roboterhandhabung über Kopf zu verhindern. Eine vollständige Palette austauschbarer Backen (schmal, dünn, flach, seitliches Gewinde für erweiterte Vorrichtungen) und mehrere Gehäuseanschlussanordnungen (Standard-Seitenanschluss, Endseitenanschluss, axialer Steckanschluss) sind optional. Eingebaute Magnetringe arbeiten mit M9BW-Reedschaltern zusammen, um Offen-/Geschlossen-Positionssignale an SPS-Verriegelungssysteme zu übertragen. MHZ2 verfügt über einen kurzen Hub und eine hohe Zyklusgeschwindigkeit von bis zu 180 Takten pro Minute für winzige Miniaturteile, während MHZL2 verlängerte Führungsschienen für einen großen Öffnungshub zur Handhabung von Formen mit tiefen Kavitäten und großen dicken Platten verwendet. Alle Backen, Anschlüsse und Sensoren sind zwischen den beiden Serien kompatibel. Weit verbreitet für die Sortierung von Leiterplatten und Chips, das Be- und Entladen von Präzisionshardware, die Verpackungsklemmung und den Werkstücktransfer an Roboter-Endeffektoren in 3C-, Hardware- und Verpackungsautomatisierungslinien.

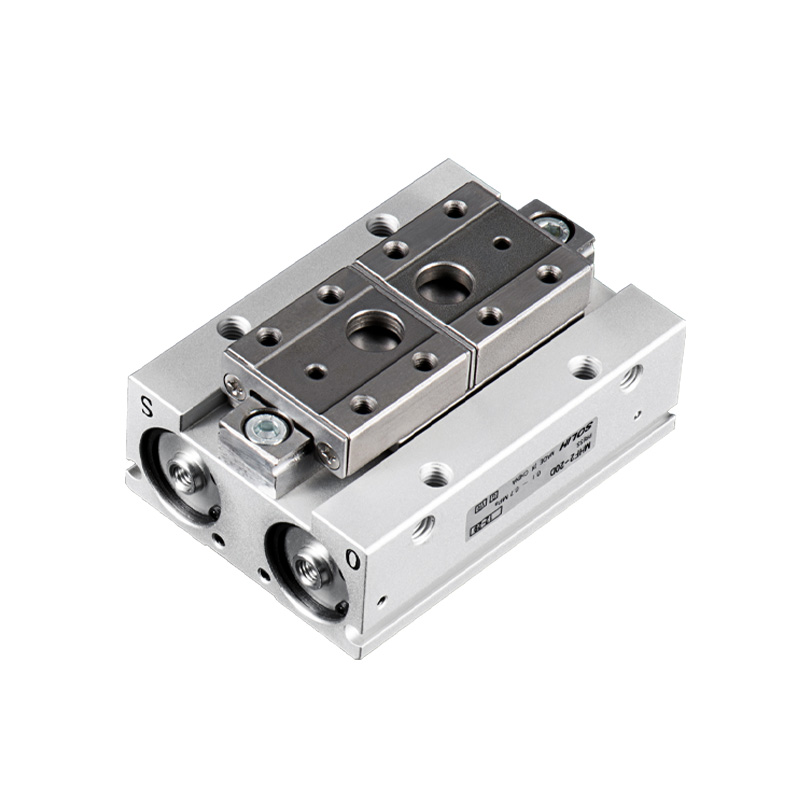

Der ultradünne Doppelkolben-Linearführungs-Parallelluftgreifer SOLH MHF2 ist vollständig mit gleichwertigen SMC-Modellen austauschbar. Seine ultraflache Körperhöhe beträgt nur etwa ein Drittel von MHZ2 und reduziert effektiv das Biegemoment an Roboter-Endeffektoren. Die Bohrungsgrößen reichen von 8 bis 32 mm. Es ist rein doppeltwirkend mit eingebauten Drosselventilen zur Geschwindigkeitsanpassung. Jede Bohrung bietet drei Hubvarianten: D kurz, D1 mittel und D2 lang, mit einer Wiederholgenauigkeit von ±0,04 bis ±0,05 mm. Vierseitige Sensornuten ermöglichen die Montage in mehrere Richtungen, einschließlich Gewindebohrungen von unten und Durchsteckmontage; -F Einbacken-Festausführung ist optional. Die großen Baugrößen Φ25/32 verfügen über Kugelumlaufführungen für erhöhte Steifigkeit. Eingebaute Magnetringe funktionieren mit M9B/M9N/M9P-Reedschaltern zur Positionsrückmeldung. Ideal für kompakte Räume mit begrenzter Höhe, Miniatur-Linearmodule, EOAT für kleine Roboter, Halbleiter- und 3C-Präzisionsmontage. Bei der Auswahl muss die Backenüberstandslänge begrenzt und das Biegemoment mit einem Sicherheitsfaktor ≥1,5 nachgewiesen werden.

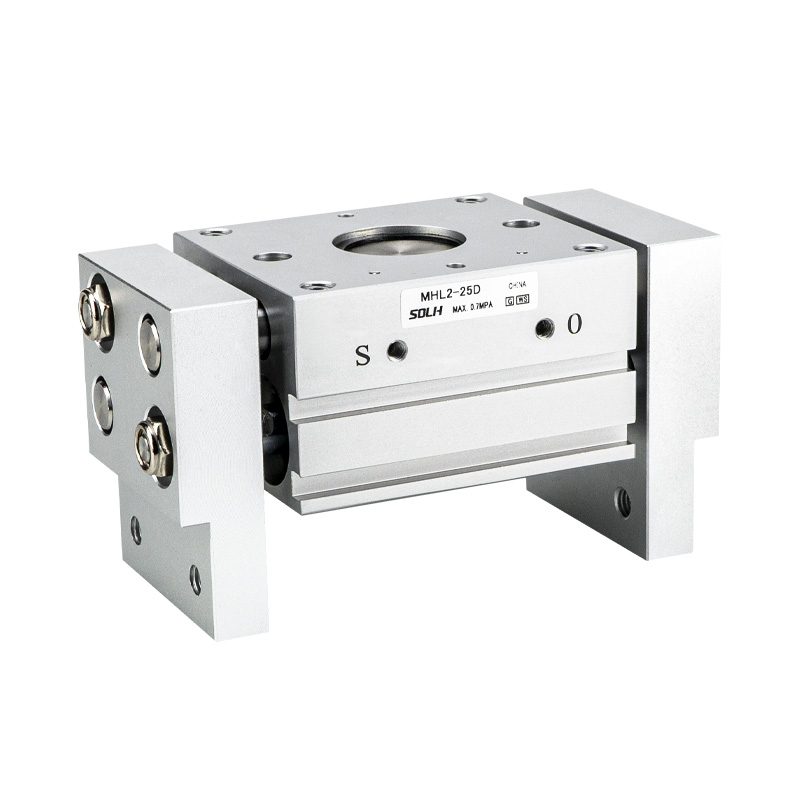

Der SOLH MHL2 pneumatische Parallelgreifer mit Zahnstangenantrieb und großem Hub ist vollständig mit passenden SMC-Modellen austauschbar. Das Getriebe mit Zahnstange und Ritzel sorgt für eine synchrone Backenbewegung und sorgt für hohe Steifigkeit und starke Spannkraft, geeignet sowohl für Außenspannung als auch für Innenspannspannung. Die Bohrungsgrößen decken 10/16/20/25/32/40 mm bei rein doppeltwirkender Ausführung ab. Jede Bohrung bietet drei Hubvarianten: D kurz, D1 mittel und D2 lang, mit einer Wiederholgenauigkeit von ±0,1 mm. Integrierte integrierte Staubabstreiferdichtungen ermöglichen einen stabilen Betrieb in staubigen, rauen Umgebungen wie Werkzeugmaschinenwerkstätten. Vierseitige Sensornuten unterstützen eine flexible Installation in mehreren Ausrichtungen. Die Größen 10–25 verfügen über standardmäßige M5-Anschlüsse, während die Größen 32/40 optionale G/NPT-Exportgewinde unterstützen. Die wirksame Spannkraft nimmt mit zunehmendem Backenüberstand ab; Bei der Lastberechnung ist ein Sicherheitsfaktor ≥1,5 erforderlich. Weit verbreitet für die Handhabung von Blattmaterial, Tabletts und schweren Werkstücken, zum Be- und Entladen von Werkzeugmaschinen und zur Verpackungsautomatisierung zum Greifen großer Bauteile.

Die selbstzentrierenden hohlen pneumatischen Keilnockengreifer SOLH MHS3 mit 3 Backen und MHS4 mit 4 Backen sind vollständig mit gleichwertigen SMC-Modellen austauschbar. Das Keilnockengetriebe sorgt für die synchrone Backenzentrierung und erreicht eine Wiederholgenauigkeit von ±0,01 mm. Die Bohrungsgrößen reichen von 16 bis 125 mm. Standardausführung mit doppelter Wirkung (D), optional mit einfachwirkenden Versionen mit Federrückstellung, normalerweise geschlossen (C)/normalerweise offen (E). Das zentrale hohle Durchgangsloch ermöglicht die Führung von Luftschläuchen, Auswerferstiften und optischen Fasern und unterstützt sowohl das externe Klemmen als auch das interne expandierende Greifen. Drei gleichmäßig verteilte MHS3-Backen sorgen für eine hervorragende Koaxialität, ideal für Wellen, Scheiben und ringförmige Werkstücke. Die orthogonal angeordneten vier Backen des MHS4 sorgen für eine stabile Fixierung quadratischer, rechteckiger und unregelmäßiger flacher Teile, um ein Verkanten zu vermeiden. Eingebaute Permanentmagnete sind mit Magnetschaltern der M9BW-Serie kompatibel. Das flache, kompakte Gehäuse passt perfekt zu Roboter-Endeffektoren. Zu den abgeleiteten Varianten gehören der staubgeschützte MHSJ3 und der erweiterte Hohlraum MHSH3. Weit verbreitet für das Be- und Entladen von Werkzeugmaschinen, das Einpressen von Lagern, die Handhabung von runden und quadratischen 3C-Komponenten und die konzentrische Montage von rohrförmigen Werkstücken.

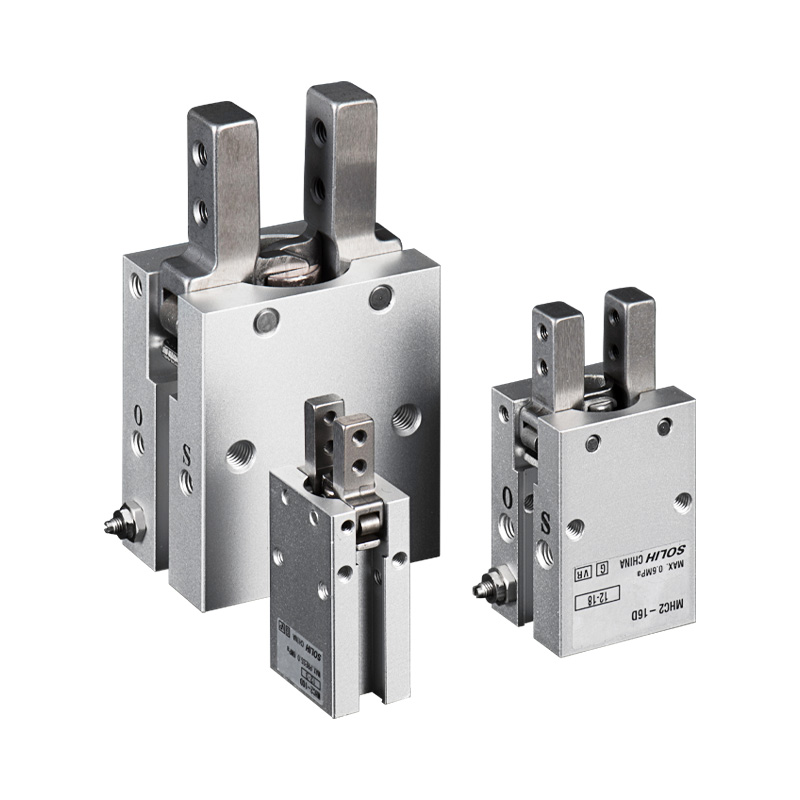

Der pneumatische Winkelschwenkgreifer SOLH MHC2 ist vollständig mit gleichwertigen SMC-Modellen austauschbar. Ein Kipphebelmechanismus treibt die Backen so an, dass sie sich um den unteren Drehpunkt mit einem maximalen Einzelbacken-Schwenkwinkel von 30° drehen, im Gegensatz zu den linear beweglichen MHZ2-Parallelgreifern. Die Bohrungsgrößen decken 6/10/16/20/25 mm ab und sind in den Varianten D doppeltwirkend und S einfachwirkend, normalerweise offen, erhältlich (keine NC-Version, normalerweise geschlossen). Eingebaute Drosselrückschlagventile ermöglichen eine direkte Geschwindigkeitsanpassung. Vorinstallierte Magnetringe arbeiten mit M9BW-Reedschaltern zusammen, um Backenstatussignale an SPS-Systeme zu übertragen. Das kompakte Gehäuse mit niedrigem Profil eignet sich ideal zum Klemmen der äußeren Verpackung in Geräten mit begrenztem Platz in der Tiefe. Aufgrund des Hebelprinzips sinkt das wirksame Spannmoment bei ausgefahrenen Vorrichtungen stark; Bei der Auswahl ist eine Belastungsprüfung anhand der Backenüberstandslänge obligatorisch. Weit verbreitet für die äußere Klemmung von 3C-Kunststoffgehäusen, Flaschenverschlüssen und röhrenförmigen Kleinteilen, seitliche Zuführung und Pick-and-Place für Miniaturroboter-Endeffektoren. MHZ2-Parallelgreifer werden für Anwendungen empfohlen, die ein zentriertes, hochpräzises Greifen, lange Spannlasten oder eine stromlose Haltefunktion erfordern.
