Einfachwirkender Stiftzylinder der CJP-Serie (Kurzhub-Mikrozylinder)

Marke: SOLH von Richge Technology

Produktübersicht

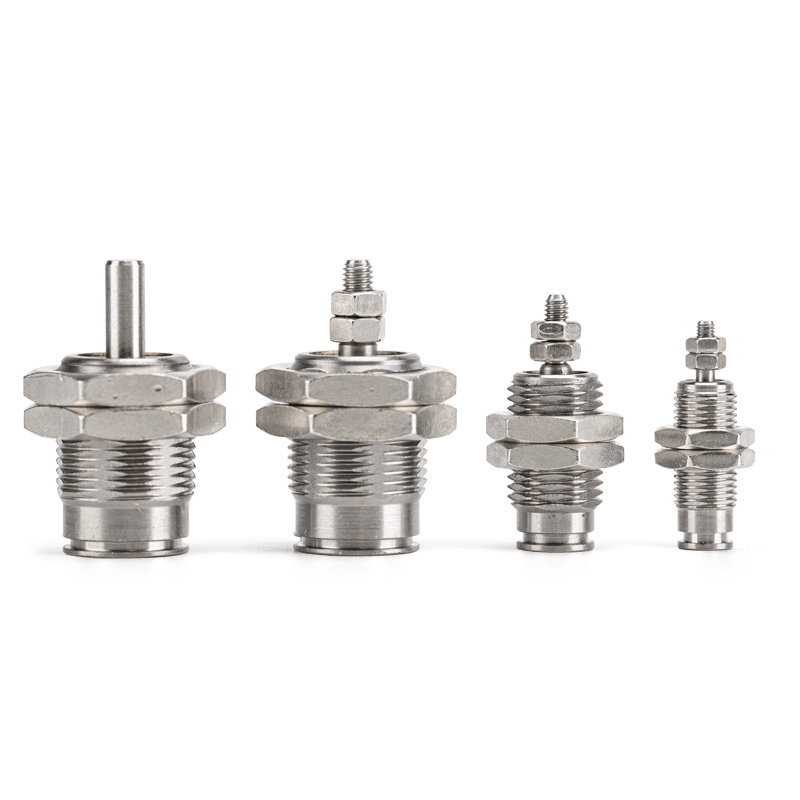

     Bei der SOLH CJP-Serie handelt es sich um einfachwirkende Federrückstellstiftzylinder. Hauptmerkmale: ultrakurzes Gehäuse, minimale Einbaufläche, unidirektionaler Schub und automatische Federrückstellung bei Luftabschaltung. Geeignet für unidirektionale Präzisions-Push-Pull-Bewegungen bei begrenztem Platzangebot, geringer Last und Hochfrequenz-Kurzhubstationen. Es handelt sich um ein klassisches Modell für Miniaturanwendungen mit einseitigem Antrieb.

Kernstruktur und Designmerkmale

     -- Antriebsmodus: Einfachwirkend (Federrückstellung). Bei Luftzufuhr ausfahren; Automatisches Zurückziehen durch Feder ohne Luftdruck für sicheren Betrieb.

     -- Bohrungsgrößen: Ø4 / 6 / 10 / 16 mm, decken den Mikro- bis leichten Nutzlastbereich (0,1 ~ 3 kg) ab.

     -- Struktur: Körper aus hart eloxiertem Messing, Kolbenstange aus Edelstahl, kein eingebautes Kissen. Extra kurze Bauform, erhältlich für den Schalttafeleinbau oder den bündigen Einbau in Geräte.

     -- Montagearten: Zwei Kernkonfigurationen – Schalttafelmontage (B) und Unterputzmontage (S).

     -- Material und Dichtung: Messinggehäuse + NBR-Dichtungen, ölfreier Betrieb, kompatibel mit sauberen und leicht öligen Umgebungen. Mechanische Lebensdauer ≥3 Millionen Zyklen.

     -- Sensoroption: CDJP-Variante mit integriertem Magnetring, unterstützt einen Magnetschalter für erweiterte Positionserkennung.

Vollständige Modellcodierungsregel

   1. Modellbeispiel: CJPB6-10

   2. Referenzbeispiele für Standardbestellungen

     -- CJPB4-5: Bohrung 4, Hub 5, Plattenmontage, kein Magnetring

     -- CDJPS10-15: Bohrung 10, Hub 15, bündig eingebettete Montage, integrierter Magnet

     -- CJPB6-10H4: Bohrung 6, Hub 10, Schalttafelmontage, OD4-Steckanschluss

Technische Spezifikationen des Universalkerns (0,5 MPa, einfachwirkende Federrückstellung)

Kern-Wettbewerbsvorteile

   1. Ultrakompakte Bauform spart Installationsraum

     -- Das extra kurze Gehäuse unterstützt die bündige Einbettung in Maschinen oder den Schalttafeleinbau und reduziert den Platzbedarf im Vergleich zu Standardzylindern um bis zu 50 %, ideal für extrem beengte Stationen.

   2. Unidirektionaler Schub mit Power-Off-Reset

     – Der Federrückzug wird aktiviert, sobald die Luftzufuhr unterbrochen wird. Sicher für unidirektionale Klemm-, Auswurf- und Anschlagpositionierungsbewegungen.

   3. Schnelle Reaktion und stabiler Hochfrequenzbetrieb

     - Die kissenfreie, reibungsarme Dichtung ermöglicht einen gleichmäßigen Zyklus von ≥250 cpm für sich wiederholende Kurzhubaufgaben.

   4. Ölfreier Betrieb und längere Lebensdauer

     -- Geeignet für saubere Werkstattbedingungen. Messinggehäuse und langlebige Dichtung garantieren ≥3 Millionen wartungsfreie Zyklen.

   5. Flexible Montagekonfiguration

     -- Panel- und Unterputzmontage möglich; Das Stangenende kann flach oder abgerundet sein, um zu verschiedenen mechanischen Designs zu passen.

Montageoptionen und typische Industrieanwendungen

   1. Montageformen

     -- Schalttafelmontage (B): Flansch an der Geräteoberfläche befestigt, praktisch für externe Druck- und Zugbewegungen

     -- Unterputzmontage (S): Gehäuse in Gerätebohrung eingebettet, nur Kolbenstange freiliegend für maximale Platzersparnis im Maschineninneren

   2. Typische Anwendungsszenarien

     -- 3C & Elektronik: Mikroteilklemmung, Spanauswurf, Miniatur-Vorrichtungsantrieb, Knopfhaltbarkeitsprüfung

     -- Präzisionsinstrumente: Mini-Ventilschaltung, Faserpositionierung, Feineinstellung des Instruments, Kurzhubstopp

     -- Allgemeine Automatisierung: Hochfrequenz-Be-/Entladung, Etikettenablösung, Mikrokomponententransfer, unidirektionales Spannen

     -- Medizinische Geräte: Miniaturinstrumentenverlängerung, Mikroflüssigkeitsantrieb, Präzisionspositionierungsbaugruppen

3-Schritte-Schnellauswahlhilfe

   1. Auswahl der Bohrung basierend auf der Nutzlast

      -- Ø4 ≤0,3 kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Reserve ≥50 % Sicherheitsmarge.

   2.Taktbestätigung

     -- Standardhub: 5/10/15 mm. Kürzere Hübe sorgen für eine stabilere Hochfrequenzleistung.

   3. Konfigurationsabgleich

     - Positionsrückmeldung: Wählen Sie CDJP mit integriertem Magneten und einem M9B-Schalter zur Überwachung der ausgefahrenen Position.

     -- Montageanordnung: Bündig eingebettete Halterung (S) für die interne Geräteinstallation; Panelhalterung (B) für Oberflächenmontage.

Zusammenfassung in einem Satz

     Der einfachwirkende Mikrostift-Pneumatikzylinder SOLH CJP mit Federrückstellung bietet ein ultrakurzes, kompaktes Gehäuse mit Panel- und bündig eingebetteten Montageoptionen; Die CDJP-Version unterstützt die Magnetschaltererkennung und ist ein idealer, wirtschaftlicher Miniaturaktuator für unidirektionale Kurzhubauswurf-, Klemm- und Positionierungsaufgaben in 3C-, Präzisionsinstrumenten- und medizinischen Automatisierungsgeräten auf engstem Raum.
