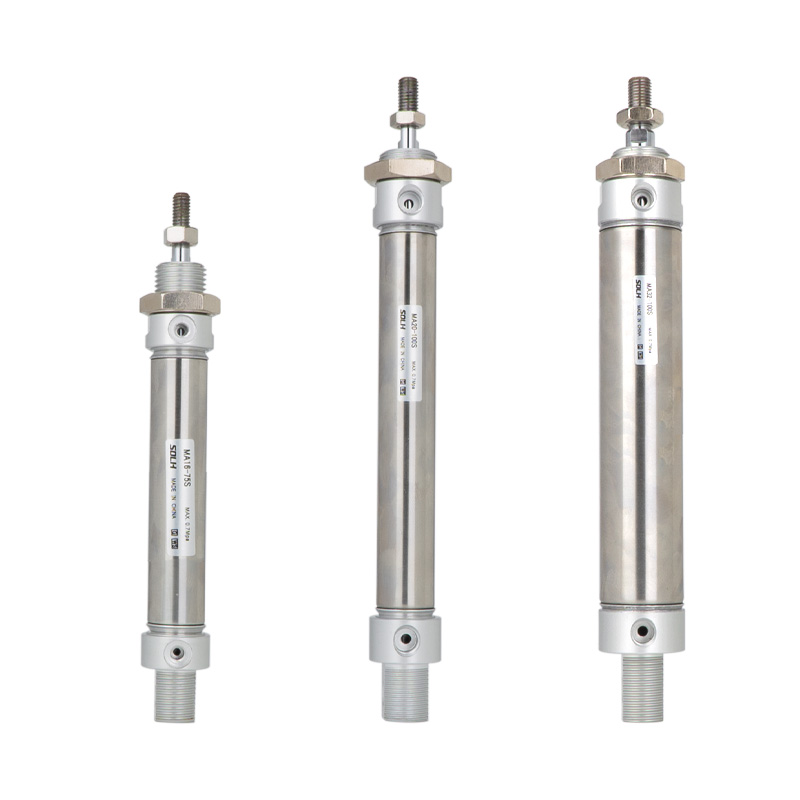

Wirtschaftlicher Minizylinder der SOLH MA-Serie aus Edelstahl, Bohrungsgröße φ16/20/25/32/40/50/63 mm. Austauschbar mit der SMC CM2/CM3-Serie. Hohe Kostenleistung, ausgereifte Struktur, universelle Montagemaße und Korrosionsbeständigkeit. Weit verbreitet in der Leichtindustrie, Elektronik, Verpackung, Lebensmittel und kleinen Automatisierungsgeräten für leichte und mittlere Lasten, budgetkritische, saubere oder feuchte Arbeitsbedingungen.
1. Standard: Unternehmensinterner Standard, hochgradig austauschbar mit SMC CM2/CM3.
2. Material: Zylinder und Kolbenstange aus Edelstahl 304, Endkappen aus Aluminiumlegierung, rostfrei für feuchte, schwache Säuren, schwache Laugen und saubere Umgebungen.
3. Struktur: Rollgecrimpte Endkappen- und Zylinderverbindung, stabile Struktur und wettbewerbsfähige Kosten, gerade zylindrische Form für einfache Wartung.
4. Betriebsvarianten
-- MA Double Acting: Luftzufuhr an beiden Enden, gängigstes Standardmodell
-- MSA Single Acting Spring Extend: Wird automatisch ausgefahren, wenn die Luftzufuhr unterbrochen wird
-- MTA Single Acting Spring Return: Wird automatisch zurückgezogen, wenn die Luftzufuhr unterbrochen wird
-- MAD Double Rod: Beidseitig verlängerter Stab, synchrone Bewegung, doppelter effektiver Hub
-- MAJ Einstellbarer Hub: Doppelt wirkend mit feiner Hubeinstellung für präzise Positionierung
5. Kissen: Standard-Gummi-Antikollisionspolster; Optionales einstellbares Luftkissen von MAC zur Reduzierung von Stößen und Geräuschen bei Hochgeschwindigkeitsbewegungen.
6. Abdichtung: Spezielle bidirektionale Dichtung mit Ölspeichernut, niedriger Anlaufdruck, ölfreier Betrieb, Lebensdauer ≥5 Millionen Zyklen.
7. Positionserkennung: Alle Modelle verfügen über einen integrierten Magnetring (Suffix S), kompatibel mit den Magnetschaltern AirTAC CS1-G oder SMC M9B für die Rückmeldung der Kolbenposition.

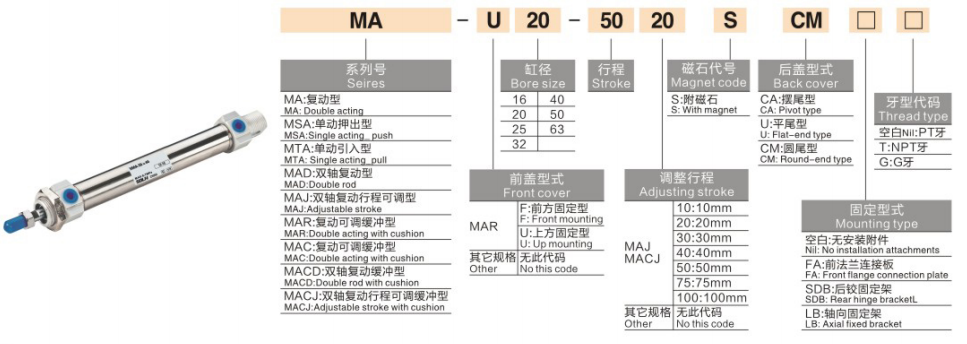

1. Modellbeispiel: MA25-100S-CM-FA
|
Segment |
Code |
Definition |
| MA/MSA/MTA/MAD/MAJ |
Serienvariante |
MA=Doppeltwirkend MSA = Einfachwirkende Federverlängerung MTA = Einfachwirkende Federrückstellung MAD=Doppelstab MAJ=Einstellbarer Hub |
| 16/20/25/32/40/50/63 |
Bohrungsgröße (mm) |
φ16~φ63 |
|
100 |
Hublänge |
Max. 500 mm doppeltwirkend Max. 100 mm einfachwirkend |
|
S |
Magnetring |
Eingebauter Magnet (Standard, obligatorisch) |
| CM/CA/U |
Hecktyp |
CM=Zylindrischer Schwanz; CA=Gabelkopfende; U=Flacher Schwanz |
| FA/FB/LB/SDB |
Montagezubehör |
FA=Frontflansch; FB=Hinterer Flansch LB=Fußhalterung; SDB=Doppelgabelkopf |
-- MA32-75S-CM: Bohrung 32, Hub 75, doppelt wirkend, zylindrischer Schwanz, eingebauter Magnet
-- MTA20-50S-U: Bohrung 20, Hub 50, einfachwirkender Federrücklauf, flaches Ende
-- MAJ40-100S-CA: Bohrung 40, Hub 100, einstellbarer Hub, Gabelkopfende
|
Parameterelement |
Spezifikation |
| Bohrungsgrößen |
φ16,20,25,32,40,50,63 mm |
| Betriebsdruck |
Doppeltwirkend:0,1~1,0MPaEinfachwirkend:0,2~1,0MPa |
| Prüfdruck |
1,5 MPa |
| Umgebungstemperatur |
-20~+70℃；-10~+60℃ für mit Magneten ausgestattete Modelle |
| Kolbengeschwindigkeit |
50~750 mm/s |
| Kissen |
Standard-Gummikissen; Optionales, verstellbares Luftkissen von MAC |
| Luftanschlussgewinde |
PT1/8 (φ16/20/25/32); PT1/4 (φ40/50); PT3/8 (φ63) |
| Schmierung |
Vorgefetteter, ölfreier Betrieb verfügbar |
| Schlaganfalltoleranz |
±1,5 mm |
1. Double Acting MA
|
Bohrung (mm) |
Schub (N) |
Zugkraft (N) |
Ca. Horizontallast (kg) |
|
16 |
101 |
101 |
5.0 |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
2. Einfachwirkender MTA (Federrückstellung bei 0,5 MPa)
|
Bohrung (mm) |
Schub (N) |
Federrückstellkraft (N) |
Ca. Horizontallast (kg) |
|
16 |
90 |
20 |
4.5 |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
1. Heck- und Montageoptionen
- Zylindrisches CM-Endstück: Standardmäßige gerade Montage (am beliebtesten)
-- CA-Gabelkopf-Heck: Hinten angelenkt für Schwenkmechanismus
-- U-Flachleitwerk: Flache Installation für begrenzten axialen Raum
-- FA/FB-Flansch: Befestigung der vorderen/hinteren Flanschplatte
-- LB-Fußmontage: Seitliche axiale Halterungsmontage
-- SDB-Doppelgabelkopf: Gelenkverbindung für Schwenkbewegung
2. Hauptableitungsversionen
-- MA: Standard doppeltwirkend mit eingebautem Magnet
-- MSA/MTA: Einfachwirkendes Federausfahren/Federrückfahren
-- MAD: Doppelstange doppeltwirkend
-- MAJ: Doppeltwirkend mit einstellbarem Hub
-- MAC: Doppeltwirkend mit einstellbarem Luftkissen
1. Bohrungsauswahl: Erforderlichen Schub und horizontale Belastung berechnen, Reserve ≥50 % Sicherheitsmarge; Wählen Sie MA vorzugsweise für Projekte mit geringer und mittlerer Belastung und kostensensiblen Projekten.
2. Hubbestätigung: Fügen Sie einen zusätzlichen Verfahrspielraum von 10 bis 20 mm hinzu. Maximaler Hub: doppelt wirkend ≤500 mm, einfach wirkend ≤100 mm.
3.Konfigurationsabgleich
-- Funktionsweise: Doppeltwirkend → MA; einfachwirkender Federrücklauf → MTA; präzise Hubabstimmung → MAJ
-- Kissen: Wählen Sie das einstellbare Luftkissen von MAC bei einer Laufgeschwindigkeit > 500 mm/s
-- Positionsrückmeldung: Alle Modelle mit integriertem Magneten passen zu den Magnetschaltern CS1-G / M9B
Der wirtschaftliche Minizylinder SOLH MA aus Edelstahl ist mit der CM2/CM3-Serie von SMC austauschbar, bietet zahlreiche Varianten und mehrere Montagemöglichkeiten und ist ein kostengünstiger Linearantrieb für Automatisierungs-, Verpackungs-, Lebensmittel- und Elektronikproduktionslinien mit leichter und mittlerer Last.
