Edelstahl-Minizylinder der MG-Serie | Korrosionsbeständiger Pneumatikzylinder nach JIS-Standard

Marke: SOLH von Richge Technology

1. Produktübersicht und grundlegende Strukturmerkmale

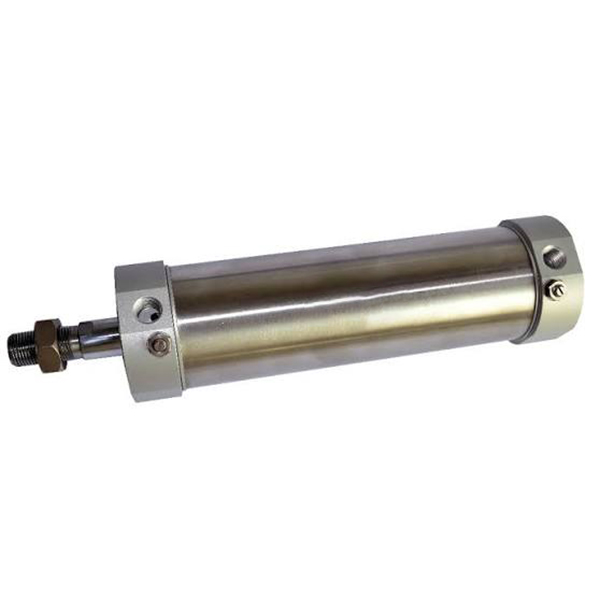

     Die SOLH MG-Serie ist ein langlebiger Mini-Pneumatikzylinder aus Edelstahl, der gemäß den JIS-Industriestandards hergestellt wird. Es deckt einen Bohrungsbereich von φ20 bis φ63 mm ab und liegt zwischen der wirtschaftlichen MA-Serie und der High-End-CM2-Serie. Es zeichnet sich durch hervorragende Korrosionsbeständigkeit, Vibrationsbeständigkeit und extrem lange Lebensdauer aus und bietet ein hervorragendes Preis-Leistungs-Verhältnis. Vollständig austauschbar mit der CM2/CM3-Serie von SMC, wird es häufig in Automatisierungsszenarien mit mittlerem und hohem Standard eingesetzt, darunter in der Lebensmittel-, Pharma-, Verpackungs-, Elektronik-, Feucht- und schwach säurehaltigen Arbeitsumgebung.

  1.1 JIS-Standard und hohe Austauschbarkeit

     Streng nach JIS-Standardspezifikationen mit einheitlichen Montageabmessungen und Schnittstellenstandards hergestellt. Es erreicht eine perfekte dimensionale und strukturelle Austauschbarkeit mit SMC-Zylindern der CM2- und CM3-Serie und unterstützt den Austausch ohne Modifikation, die Aufrüstung von Chargenanlagen und die standardisierte automatische Linienanpassung.

  1.2 Vollständig korrosionsbeständige Edelstahlstruktur

     Hochwertiges Zylinderrohr und Kolbenstange aus Edelstahl SUS304, kombiniert mit Endabdeckungen aus hochfester Aluminiumlegierung. Die integrierte Materialstruktur bietet eine hervorragende Rost-, Korrosions- und Druckbeständigkeit und passt sich stabil an raue Arbeitsbedingungen wie hohe Luftfeuchtigkeit, Staub, schwache Säuren und schwache Laugen an. Die Anpassungsfähigkeit an die Umwelt übertrifft herkömmliche wirtschaftliche Zylinder bei weitem.

  1.3 Feste Struktur der Nietwalzenkapselung

     Einsatz professioneller Nietwalzkapselungstechnologie für die Integration von Enddeckel und Zylinderrohrcrimpung. Die Gesamtstruktur ist fest und fest mit hoher Vibrationsfestigkeit und Schlagfestigkeit, wodurch lose Verbindungen bei langfristigem Hochfrequenzbetrieb vermieden werden. Die stromlinienförmige, runde, gerade Form zeichnet sich durch eine einfache Struktur und eine bequeme tägliche Wartung aus, wodurch die Betriebs- und Wartungskosten gesenkt werden.

  1.4 Diversifizierte Bewegungs- und Funktionsderivate

     • MG Doppelschauspieler: Doppelseitiger Lufteinlass mit hin- und hergehender Bewegung, der universellste Standardtyp für die konventionelle lineare Automatisierung.

     • MSG einfachwirkend (Push Out): Federausschubstruktur, automatisches Ausfahren nach Stromausfall für Sicherheits-Reset-Mechanismen.

     • MTG einfachwirkend (Rückzug): Federrücklaufstruktur, automatischer Rückzug nach Stromausfall für Schutzpositionierungsszenarien.

     • MGD-Doppelstange: Kolbenstange mit beidseitigem Ausgang, die eine synchrone Bewegung und einen doppelten effektiven Hub für eine präzise synchrone Übertragung ermöglicht.

     • Verstellbares MGC-Kissen: Doppeltwirkend mit einstellbarem Luftpuffer an beiden Enden, der Geräusche und Stöße effektiv reduziert und einen zyklischen Hochgeschwindigkeitsbetrieb ermöglicht.

     • MGCD Doppelstabkissen: Doppelstangenstruktur mit einstellbarem Luftpuffer, die Synchronbetrieb und stabile Hochgeschwindigkeitsleistung kombiniert.

  1.5 Zuverlässiges Puffer- und reibungsarmes Dichtungssystem

     Standardmäßig mit hochwertigem Gummi-Antikollisionspolster für grundlegende Dämpfung und Geräuschreduzierung ausgestattet; Die aufgerüsteten MGC/MGCD-Modelle unterstützen ein manuell einstellbares Luftkissen mit zwei Enden und passen sich perfekt an Arbeitsbedingungen mit hoher Geschwindigkeit und hoher Last an. Der Zylinder verfügt über eine speziell geformte bidirektionale Verbunddichtung mit integrierter Ölspeichernut und zeichnet sich durch einen extrem niedrigen Startdruck, einen stabilen ölfreien Betrieb und eine Lebensdauer von über 8 Millionen Zyklen aus.

  1.6  Vollständige Serie mit integrierter magnetischer Induktion

     Die gesamte MG-Serie verfügt über einen integrierten Magnetring (S-Code als Standard, nicht entfernbar), kompatibel mit den Magnetschaltern der Serien Airtac CS1-G und SMC M9B. Es unterstützt die genaue Erkennung der Kolbenposition in Echtzeit und die Verknüpfung elektrischer Signale und ermöglicht so eine automatisierte Zykluspositionierung und eine intelligente Geräteüberwachung.

2. Vollständige Modellbenennungsregeln und Bestellbeispiele

 1. Typische Modellstruktur: MG25-100S-CM-FA

 2. Beispiele für Standardbestellungen

     • Standardmodell mit doppelt wirkendem Magnetventil: MG32-75S-CM (32 mm Bohrung, 75 mm Hub, rundes Heck, eingebauter Magnetring)

     • Doppeltwirkendes Modell mit verstellbarem Kissen: MGC40-100S-CA (40 mm Bohrung, 100 mm Hub, Schwenkheck, einstellbares Luftkissen)

     • Einfachwirkendes Modell mit Federrückstellung: MTG20-50S-U (20 mm Bohrung, 50 mm Hub, flaches Ende, einfachwirkende Rückstellung)

3. Technische Kernparameter (Standardtyp)

4. Referenztabelle für theoretischen Schub und Spannung von 0,5 MPa (Einzelstab)

  4.1 Leistungsdaten für Doppeltwirkende (MG).

  4.2 Leistungsdaten einfachwirkend (MTG-Federrücklauf).

5. Montageformen und abgeleitete Modelle

  5.1 Diversifizierte universelle Montagemethoden

     • CM runder Schwanz: Standardmäßige gerade Montage, der universellste Typ für den konventionellen festen linearen Betrieb

     • CA Swing Tail: Schwingbare Schwanzstruktur, speziell angepasst für oszillierende und kippende mechanische Mechanismen

     • U-flacher Schwanz: Kompaktes Design mit flachem Heck, geeignet für ultradünne und enge Einbauräume

     • FA/FB Flansch vorne/hinten: Flache Flanschbefestigung vorne und hinten, stabile vertikale Installation für die Positionierung schwerer Lasten

     • LB-Fußhalterung: Axiale Fußbasisbefestigung, bequeme seitliche Installation und Geräteanordnung

     • SDB-Doppelohrhalterung: Doppelte Scharnierstruktur, flexibler Schwenkbetrieb für spezielle Verbindungsszenarien

  5.2 Kernableitungsreihen

     • MG Standard doppeltwirkend: Universelles, magnetisch ausgestattetes Modell für die allgemeine Automatisierung mittlerer bis mittlerer Qualität

     • MSG/MTG einfachwirkend: Federausstoß-/Federrücklaufausführungen für Sicherheitsrückstellung und Schutzpositionierung

     • MGD-Doppelstange: Dual-End-Synchronausgangsstruktur, Verdoppelung des Hubs und Verbesserung der Betriebsstabilität

     • Verstellbares MGC-Kissen: Verbesserte Luftpufferstruktur, bevorzugt für häufigen Hochgeschwindigkeitsbetrieb

     • MGCD Doppelstabkissen: Integrierte Doppelstangensynchronisation und einstellbare Pufferung für hochpräzise Hochgeschwindigkeitsgeräte

6. MG vs. MA vs. CM2 Auswahlvergleich

7. 3-stufige Schnellauswahlanleitung

     1. Bohrungsauswahl: Wählen Sie die geeignete Bohrungsgröße basierend auf dem tatsächlichen Lastgewicht und reservieren Sie einen Sicherheitsspielraum von mehr als 50 %. Priorisieren Sie die MG-Serie für mittlere bis hohe Belastung und korrosionsbeständige Arbeitsbedingungen.

     2. Strichauswahl: Tatsächlicher Arbeitshub plus 10–20 mm Sicherheitsspielraum; Befolgen Sie die Standardhubgrenzen: doppelt wirkend ≤500 mm, einfach wirkend ≤150 mm.

     3. Funktionale Konfiguration: Wählen Sie MG für Standard-Doppeltwirkung, MTG für Einfachwirkung mit Federrückstellung und MGC für Anforderungen an einstellbare Hochgeschwindigkeitsdämpfer. Die gesamte Serie ist mit Magnetringen vorgerüstet, die mit den Magnetschaltern CS1-G und M9B zur Positionserkennung kompatibel sind.

Zusammenfassung in einem Satz

     Der SOLH MG JIS-Standard-Minizylinder aus Edelstahl vereint hohe Korrosionsbeständigkeit, lange Lebensdauer und Kostenleistung mit vielfältigen Bewegungs- und Montageoptionen und dient als optimale pneumatische Mittelklasselösung für Automatisierungsgeräte in den Bereichen Lebensmittel, Pharmazie, Verpackung und feuchte Umgebungen.
