Edelstahl-Minizylinder der Serie CJ2K｜Typ mit nicht rotierender Stange

Marke: SOLH von Richge Technology

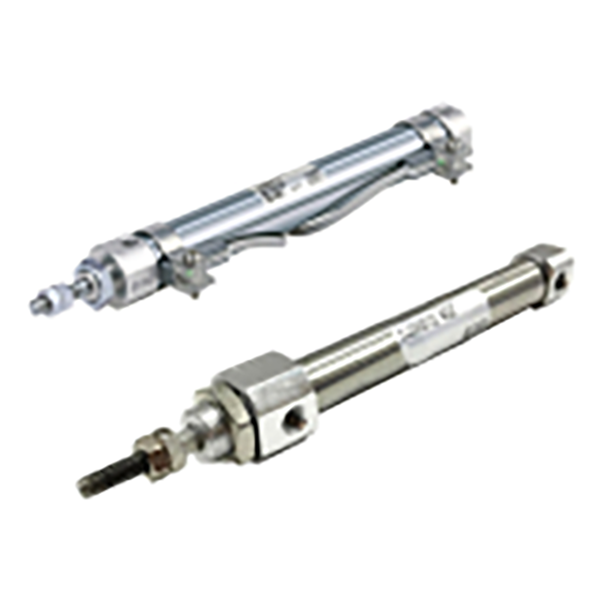

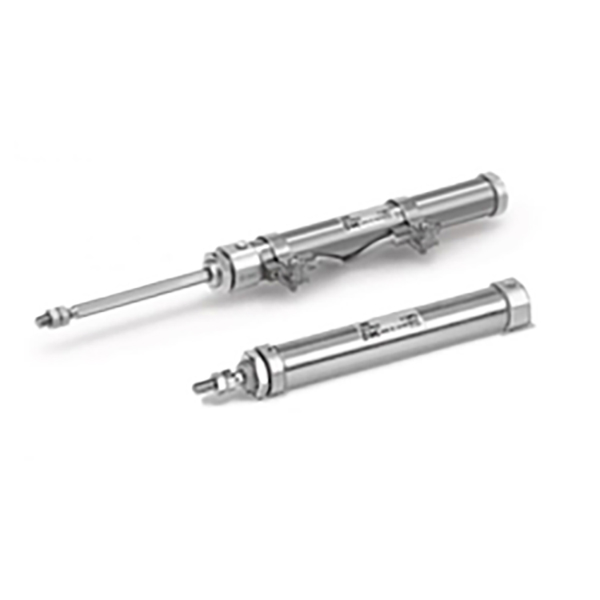

Produktübersicht

     Bei der SOLH CJ2K-Serie handelt es sich um Minizylinder aus rostfreiem Stahl mit nicht rotierender Stange, abgeleitet von der CJ2-Minizylinderfamilie. Kernmerkmal: Sechseckige, verdrehsichere Kolbenstange mit integrierter interner Führungsstruktur, um ein Durchdrehen der Kolbenstange beim Aus- und Einfahren zu verhindern. Ideal für Präzisionsstationen, bei denen die Endvorrichtung eine feste Winkelposition beibehalten muss. Annahme eines 304-Edelstahlzylinders, kompakt und leicht. Unterstützt drei Betriebsarten: doppeltwirkend, einfachwirkend, Federrückstellung, einfachwirkend, Federausfahrung. Bohrungsgrößen: Φ10, Φ16. Vollständig maßlich austauschbar mit dem importierten Original-CJ2K. Optionaler eingebauter Magnetring, kompatibel mit M9BW-Magnetschaltern. Weit verbreitet in kleinen Automatisierungs-, 3C-Ausrüstungs-, Präzisionswerkzeug- und Vorrichtungsschiebeanwendungen.

Vollständige Erklärung der Modellcodierung

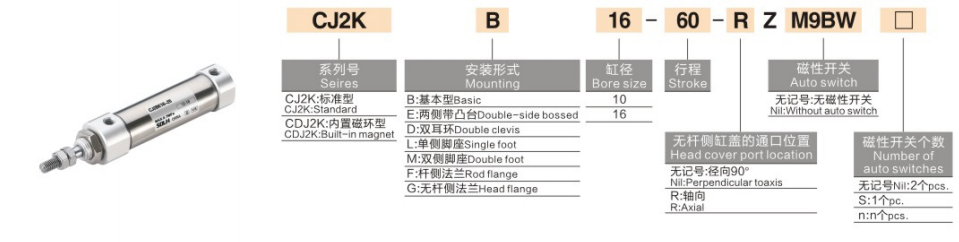

   1. Modellbeispiel: CJ2KB10-30SZ-M9BW-B

   2. Bestellbeispiel

    CJ2KB10-30SZ-M9BW

     -- Nicht rotierender Minizylinder, Grundmontage, Bohrung 10, Hub 30, einfachwirkender Federrücklauf, eingebauter Magnetring, ausgestattet mit M9BW-Magnetschalter.

Kernstruktur und Leistungsvorteile

   1. Mechanische Verdrehsicherung der sechseckigen Kolbenstange (Kernvorteil)

     - Kolbenstange mit sechseckigem Querschnitt, abgestimmt auf die vordere Führungsbuchse, um die Umfangsdrehung einzuschränken.

     -- Verdrehungsgenauigkeit: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Lösen Sie Durchbiegungsprobleme, die durch freie Torsion einer gewöhnlichen runden Kolbenstange während der Hin- und Herbewegung verursacht werden.

   2. Lauf aus Edelstahl 304, kompakter, schlanker Umriss

     -- Rostbeständigkeit und feuchtigkeitsbeständige Leistung; Die zylindrische Struktur spart Installationsraum in kompakten Geräteschränken.

   3. Mehrere Betriebsmodi verfügbar

     -- Doppeltwirkend: Luftzufuhr auf beiden Seiten, stabiler Schub, bevorzugt für kontinuierliche Massenproduktion

     -- S Federrückstellung: Ausfahren bei Stromzufuhr, automatisches Einfahren nach Stromausfall

     -- T-Feder ausfahren: Einfahren bei Stromzufuhr, automatisches Ausfahren nach Stromausfall, um die Sicherheits-Reset-Anforderungen zu erfüllen

   4. Vielfältige Montagemöglichkeiten

     -- Grundtyp, Fußbefestigung L, Flansch F, Doppelgabelkopf D. Unterstützt vertikale, horizontale und umgekehrte Montage.

   5. Ölfreier Betrieb

     -- Vorbeschichtetes, langlebiges Fett im Inneren, kompatibel mit trockener, ölfreier Druckluft für stabilen Langzeitbetrieb.

   6. Optionale magnetische Positionserkennung

     -- Die Z-Version ist mit einem eingebauten Magneten ausgestattet und arbeitet mit dem M9BW-Schalter zusammen, um ein Ein-/Ausfahrsignal an die SPS zur automatischen Verriegelungssteuerung zu senden.

   7. Standard-Gummikissen

     -- Eingebaute Gummipolster an beiden Enden absorbieren Stöße des Kolbens und reduzieren Betriebsgeräusche.

Technische Standardspezifikationen

   1. Theoretischer Ausgangsschub bei 0,5 MPa (N)

Auswahlvergleich: CJ2K nicht rotierend vs. Standard-CJ2-Rundstab

    1. ✅ Bevorzugen Sie CJ2K unter diesen Arbeitsbedingungen

     -- Flache Vorrichtungen, Schaltgabeln oder Positionierungsstifte am Stangenende montiert, Lastablenkung ist verboten;

     -- Kleine indexierende Werkzeuge, die Werkstücke in Führungsnuten schieben;

     -- Linearer Vorschub von Kamera- und Inspektionsgeräten, die einen konstanten Winkel erfordern;

     -- Flache Klemmen, die mit der Kolbenstange verbunden sind, Torsion führt zu Materialstau oder Positionierungsfehlern.

   2. ❌ Standard-CJ2-akzeptable Szenarien

     -- Einfaches Auswerfen, Umschieben von Werkstücken, keine Winkelbeschränkung der Last, Kostenpriorität.

3-stufiger Auswahlleitfaden

   1. Verdrehsicherungsanforderung bestätigen

     -- Flache/quadratische Vorrichtung mit Positionierungsnut → Es muss die nicht rotierende CJ2K-Version gewählt werden.

   2. Betriebsart auswählen

     -- Kontinuierliche Hin- und Herbewegung und maximaler Schub → Doppeltwirkend (ohne S/T-Suffix)

     - Mit Luft ausfahren, nach dem Abschalten automatisch einfahren → S-Federrückführung

     - Mit Luft einfahren, nach dem Abschalten automatisch auswerfen → T-Feder ausfahren

   3. Sensor und Montage konfigurieren

     -- SPS-Positionsrückmeldung erforderlich: Suffix Z (eingebauter Magnet) + Magnetschalter M9BW hinzufügen

     -- Montageauswahl: Flansch F für stirnseitige Montage; Fuß L zur Seitenrahmenmontage; Doppelgabelkopf D für schwenkbare Schwenkbewegung

Typische Anwendungsszenarien

     -- 3C-Automatisierung: Flache Leiterplatten-Vorrichtung schieben, Steckverbinder in Schlitzen positionieren

     - Optische Inspektionsausrüstung: Kamera-Linearvorschub mit festem Erfassungswinkel

     - Kleine Werkzeuge und Vorrichtungen: Flacher Werkstückauswurf, Materialzuführung in Führungsschlitzen

     -- Verpackungsmaschinen: Positionierung flacher Kartons, Anschieben kleiner Etiketten

     -- Laborautomatisierung und Feuchtwerkstätten (Rostschutzfass aus Edelstahl)

Standardreferenz für pneumatische Schaltkreise

   1. Doppeltwirkender Druckschaltkreis

     -- AFC-Luftfilterregler-Öler → 4V210-06 5/2-Magnetventil → PU4-Schlauch → CJ2KB16-60Z-M9BW

   2. Einfachwirkender Federrückstellkreis

     -- AR-Druckregler → 3/2-Magnetventil 3V210 → CJ2KB10-30SZ

Vorsichtsmaßnahmen für den Gebrauch

     – Vermeiden Sie eine übermäßige radiale Seitenbelastung der Kolbenstange. Die seitliche Kraft beschleunigt den Verschleiß der Führungsbuchse und verringert die Präzision der Verdrehsicherung.

     – Installieren Sie die Endlast koaxial, um das Torsionsmoment zu minimieren.

     -- Installieren Sie den AF-Luftfilter stromaufwärts, um zu verhindern, dass Staub die Führungsbaugruppe blockiert.

     - Vermeiden Sie einen langfristigen Hochgeschwindigkeitsbetrieb unter vollem Druck von 0,7 MPa. Nutzen Sie das Gummikissen voll aus.

     -- Fluorkautschuk-Dichtungsversion, anpassbar für stark saure und alkalische korrosive Umgebungen.

Zusammenfassung in einem Satz

     Der nicht rotierende Sechskantstangen-Minizylinder SOLH CJ2K aus Edelstahl bietet eine präzise verdrehsichere lineare Bewegung, ist in doppelt/einfach wirkenden Varianten mit mehreren Montagearten erhältlich, kompatibel mit M9BW-Magnetschaltern, perfekter Aktuator für 3C-Tests, optische Inspektion und Präzisionspositionierungsstationen für Vorrichtungen, bei denen Winkelabweichungen verboten sind.
