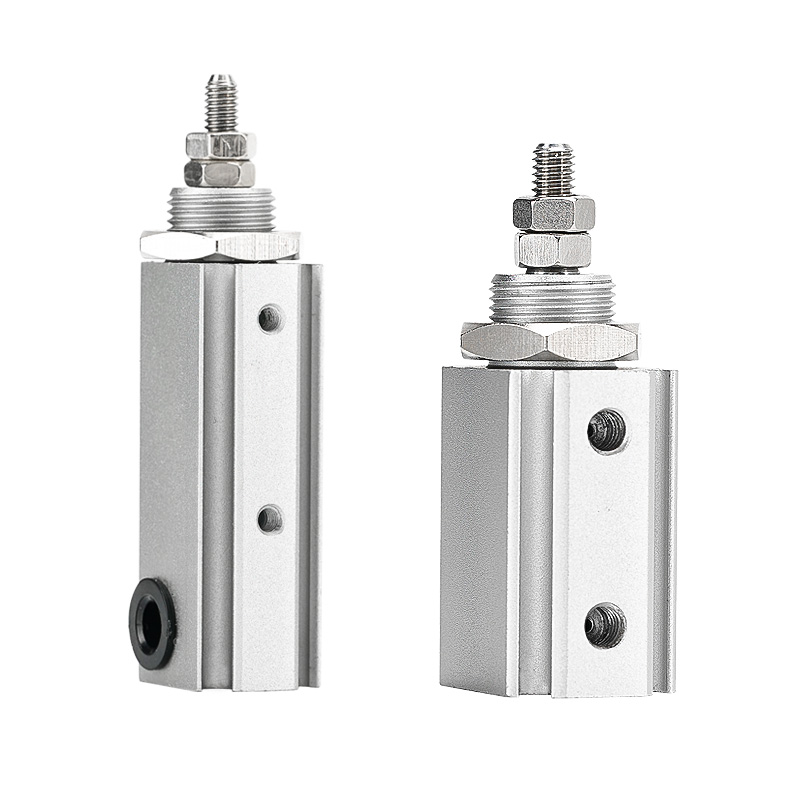

Stiftzylinder der Serie CJP2 (doppeltwirkend)

Doppeltwirkender Stiftzylinder der Serie CJP2 (kompakter Mikrozylinder)

Marke: SOLH von Richge Technology

Produktübersicht

     Die SOLH CJP2-Serie ist ein kompakter doppeltwirkender Stiftzylinder. Kernvorteile: ultrakurzer Körper, leichte Struktur, stabiler bidirektionaler Schub und zuverlässiger Hochfrequenzbetrieb. Entwickelt für bidirektionale Präzisions-Push-Pull-Bewegungen auf engstem Raum, mittlere Kleinlasten und automatisierte Stationen mit hoher Taktfrequenz. Es ist das Mainstream-Modell für bidirektionale Mikro-Linearantriebsanwendungen.

Kernstruktur und Designmerkmale

     -- Antriebsmodus: Doppeltwirkend (Luftversorgung sowohl für den Ausfahr- als auch für den Einfahrhub). Bohrungsbereich: Ø4 / 6 / 10 / 16 mm, deckt Mikro- bis kleine Nutzlasten ab.

     -- Struktur: Gehäuse aus extrudiertem Aluminium (verbessert von der traditionellen Messingversion), 55 % bis 65 % geringeres Gewicht. Ausgestattet mit Gummikissen an beiden Enden, um Stöße und Geräusche zu reduzieren.

     -- Vielseitige Montage: 6 Montagekonfigurationen verfügbar: Basistyp, Schalttafelmontage, Flanschmontage, Fußmontage, Zapfenmontage und Gabelkopfmontage für die Installation in mehreren Ausrichtungen.

     -- Sensorkompatibilität: Alle Spezifikationen sind mit Magnetring ausgestattet und unterstützen die Installation von zwei Magnetschaltern, einschließlich minimaler Ø4-Bohrung und 5-mm-Hub ohne zusätzliche Halterungen.

     -- Material & Dichtung: Hart eloxiertes Aluminium + NBR-Dichtungen, ölfreier Betrieb, geeignet für saubere oder leicht ölige Umgebungen. Mechanische Lebensdauer ≥3 Millionen Zyklen.

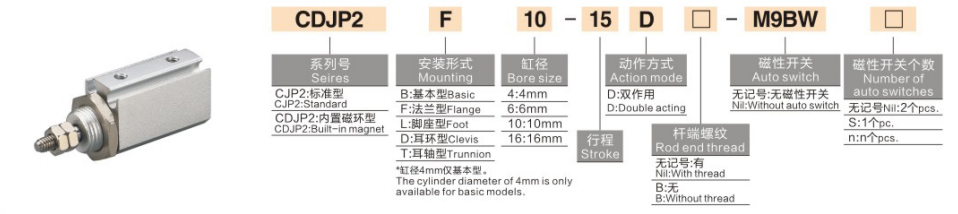

Vollständige Modellcodierungsregel

  1. Modellbeispiel: CDJP2B10-15D-M9B

   2. Referenzbeispiele für Standardbestellungen

     -- CJP2B6-20D: Bohrung 6, Hub 20, doppeltwirkender Grundtyp, kein Magnetring

     -- CDJP2F4-10D: Bohrung 4, Hub 10, Schalttafelmontage, eingebauter Magnetring

     -- CDJP2B16-30D-2M9B: Bohrung 16, Hub 30, Grundtyp, ausgestattet mit zwei M9B-Schaltern

Technische Spezifikationen des Universalkerns (@0,5 MPa, doppeltwirkend)

Kern-Wettbewerbsvorteile

   1. Ultrakurzer, leichter Körper

     -- Gesamtlänge um 6 bis 9,5 mm im Vergleich zum Vorgängermodell CJP verkürzt, Gewicht um 55 bis 65 % reduziert, perfekt für extrem beengte Installationsanordnungen.

   2. Stabiler bidirektionaler Ausgang

     -- Doppeltwirkendes Design ohne Rückholfeder. Der bidirektionale Schub ist 30 bis 50 % höher als bei gleichwertigen einfachwirkenden Zylindern und eignet sich für Nutzlasten von 100 bis 5 kg.

   3. Hochfrequenz- und geräuscharmer Betrieb

     -- Gummikissen + reibungsarme Dichtung. Betriebsgeschwindigkeit 50–500 mm/s, stabil über 200 cpm, Schlaggeräusch ≤60 dB.

   4. Mehrfachmontage und vollständiger Magnetringstandard

     -- 6 Montageformen passen sich an komplexe Werkzeuganordnungen an. Der Magnetring ist für alle Größen ausgestattet, selbst bei minimaler Ø4-Bohrung, unterstützt zwei Magnetschalter für eine bequeme Positionsüberwachung.

   5. Ölfreies Design und lange Lebensdauer

     -- Kompatibel mit sauberen Produktionslinien. Gehärtetes Aluminiumgehäuse und verschleißfeste Dichtungen sorgen für einen stabilen Betrieb über ≥3 Millionen Zyklen.

Montageoptionen und typische Industrieanwendungen

    1. Montageformen

     -- Grundtyp (B): Axiale Endbefestigung mit Außengewinde für geraden Push-Pull

     -- Paneltyp (F): Gehäuse eingebettet in Gerätepanel für ultradünnes Layout

     -- Flanschtyp (L): Stangenseitige Flanschbefestigung für vertikale Lastanwendungen

     -- Fußtyp (T): Untere Fußbefestigung für horizontalen seitlichen Push-Pull

   2. Typische Anwendungsszenarien

     -- 3C Electronics: Mikrokomponenten-Greifung, Chip-Auswurf, Knopfhaltbarkeitstest, Miniatur-Vorrichtungsantrieb

     - Präzisionsausrüstung: Mikroventilschaltung, Faserpositionierung, Instrumentenfeineinstellung, Miniaturschieberbetätigung

     -- Allgemeine Automatisierung: Hochfrequenz-Be-/Entladung, Etikettenablösung, Kurzhub-Werkstücktransfer

     -- Medizinische Geräte: Teleskopbewegung kleiner Instrumente, Mikroflüssigkeitsantrieb, Präzisionspositionierungsbaugruppen

Auswahlvergleich: CJP2 VS CJ1 VS CJP Mikrozylinder

3-Schritte-Schnellauswahlhilfe

   1. Auswahl der Bohrung basierend auf der Nutzlast

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Reserve ≥30 % Sicherheitsmarge.

  2. Schlaganfallbestätigung

     -- Hub entsprechend dem benötigten Hub wählen; Priorisieren Sie kürzere Hübe für einen stabilen Hochfrequenzzyklus.

   3. Konfigurationsabgleich

     -- Positionsregelung: Rüsten Sie zwei M9B-Magnetschalter für eine bidirektionale Positionsrückmeldung aus.

     -- Installationslayout: Paneltyp (F) für eingebettete Geräte; Grundtyp (B) für axiale Gewindemontage.

Zusammenfassung in einem Satz

     Der kompakte, doppelt wirkende Stift-Pneumatikzylinder SOLH CJP2 verfügt über ein ultrakurzes, leichtes Gehäuse, einen bidirektionalen stabilen Schub, ein Gummikissen und 6 Montagevarianten; Integrierter Magnetring der Version CDJP2, kompatibel mit Schaltern der M9-Serie, idealer Mikrolinearantrieb für bidirektionale Kurzhub-Push-Pull-Aufgaben in 3C, Präzisionsinstrumenten und medizinischen Automatisierungsgeräten.
