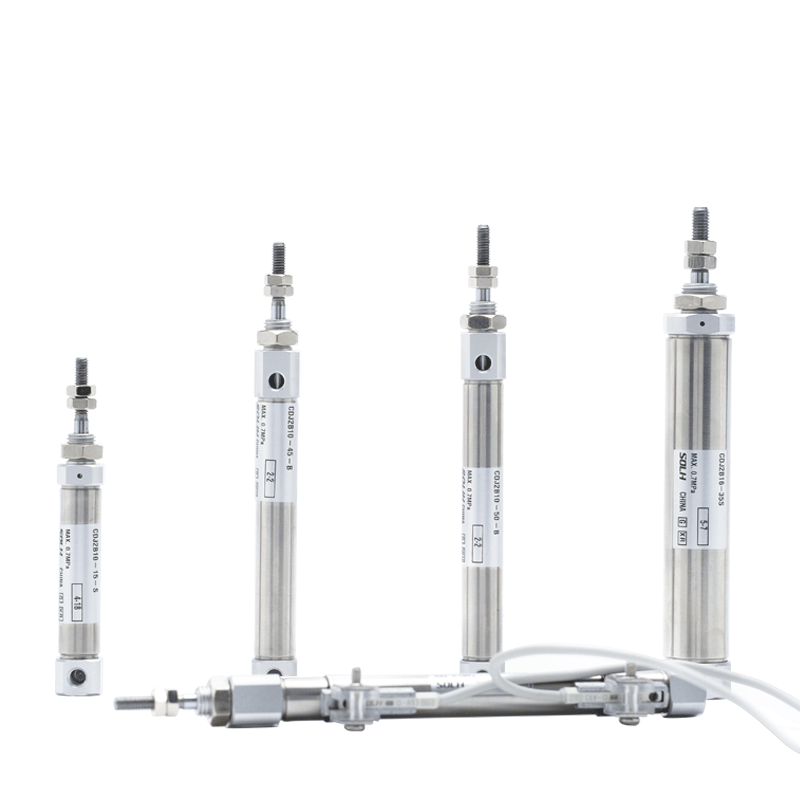

Edelstahl-Minizylinder der Serie CDJ2 (doppelt/einfachwirkend)

Marke: SOLH von Richge Technology

Produktübersicht

     Bei der SOLH CDJ2-Serie handelt es sich um mit einem Magnetring ausgestattete Stift-Minizylinder aus Edelstahl, die vollständig mit der SMC CJ2-Serie austauschbar sind. Bohrungsgrößen: φ6 / 10 / 16 mm. Herausragende Merkmale: ultrakompakte Bauform, leichte Konstruktion, Korrosionsbeständigkeit und stabiler Hochgeschwindigkeits-Hochfrequenzbetrieb. Weit verbreitet in Elektronik-, Medizin-, Lebensmittelverarbeitungs- und Präzisionsautomatisierungsstationen auf engstem Raum; Mainstream-Miniatur-Linearantrieb.

Kernstruktur und Designmerkmale

   1. Standardspezifikation: Entspricht dem SMC-Minizylinder-Abmessungsstandard (nicht ISO-Standard), universellen Montageabmessungen in der Industrie.

   2. Material: Zylinder und Kolbenstange aus Edelstahl 304, rostfrei und korrosionsbeständig, geeignet für feuchte, schwache Säuren, schwache Laugen und saubere Produktionsumgebungen.

   3. Struktur: Gerader runder Zylinder, gecrimpte Endkappen, spurstangenfreies Design, extrem kleines Volumen. CDJ2-16×100 nur ca. 120g.

   4. Betriebsvarianten

      -- CDJ2B Doppeltwirkend: Luftversorgung an beiden Enden, universelles Standardmodell

      -- CDJ2E einfachwirkend: Federrückstellung; CDJ2ET: Federverlängerung

     -- CDJ2KB Nicht rotierend: Sechskantkolbenstange für Verdrehschutz und präzise Positionierung

   5. Kissen: Standard-Gummikissen; Luftkissen (Nachsetzzeichen Z) optional für Hochgeschwindigkeitsanwendungen zur Reduzierung von Stößen und Geräuschen.

   6. Abdichtung: Reibungsarme Dichtung mit Ölreservoirnut. Niedriger Startdruck (0,06 MPa), ölfreier Betrieb, Lebensdauer ≥5 Millionen Zyklen.

   7. Positionserkennung: Eingebauter Magnetring, kompatibel mit Magnetschaltern der Serien M9B / A93 / Z73 zur Überwachung der Kolbenposition.

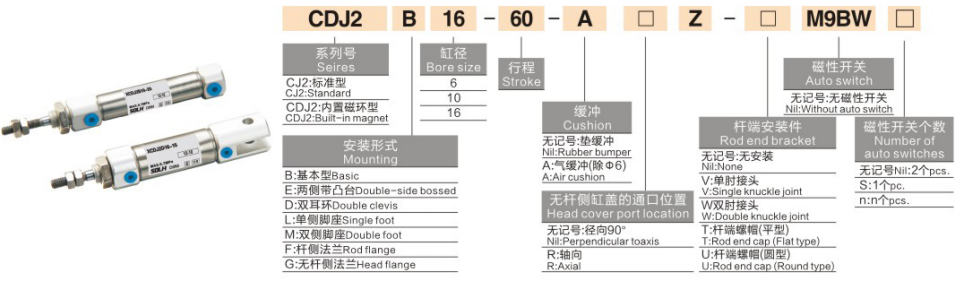

Vollständige Modellcodierungsregel

   1. Modellbeispiel: CDJ2B16-50Z-B

   2. Referenzbeispiele für Standardbestellungen

     -- CDJ2B10-30-B: Bohrung 10, Hub 30, doppelt wirkend, Gummikissen, mit Magnet ausgestattet

     -- CDJ2E6-15-B: Bohrung6, Hub15, einfachwirkender Federrückzug

     -- CDJ2KB16-50-B: Bohrung 16, Hub 50, nicht rotierende Sechskantkolbenstange

Technische Spezifikationen des Universal Core

Theoretische Schub- und Zugkraft bei 0,5 MPa (Einzelstange, Einheit: N)

   1. Doppeltwirkender CDJ2B

   2. Einfachwirkender CDJ2E (Federrückstellung bei 0,5 MPa)

Montageformen und abgeleitete Modelle

   1. Montagezubehör

     -- B Grundtyp: Direktmontage über Endkappengewinde (am häufigsten verwendet)

     -- F-Flansch: Stangenseitige/kopfseitige Flanschmontage

     -- L-Fußhalterung: Einzelfußbefestigung

     -- D Doppelgabelkopf: Hinterer Doppelgabelkopf (φ10/16)

     -- E-Boss-Montage: Montagevorsprünge mit mehreren Ausrichtungen an Endkappen

   2. Hauptableitungsreihe

     -- CDJ2B: Standard doppeltwirkend

     -- CDJ2E: Einfachwirkend, Federrückzug (automatischer Rückzug nach Luftabschaltung)

     -- CDJ2ET: Einfachwirkend, Feder ausfahrend (automatisches Ausfahren nach Luftabschaltung)

     -- CDJ2KB: Nicht rotierende Sechskantkolbenstange

     -- CDJ2RB: Direktmontage-Slim-Version ohne Montagevorsprünge

3-Schritte-Schnellauswahlhilfe

   1. Bohrungsauswahl: Erforderliche Schubkraft/Last berechnen, Reserve ≥50 % Sicherheitsmarge; Wählen Sie eine kleinere Bohrung für eine höhere Taktgeschwindigkeit.

   2. Hubbestätigung: Fügen Sie beim effektiven Hub einen zusätzlichen Spielraum von 10 bis 20 mm hinzu. Maximaler Hub: doppeltwirkend 200 mm, einfachwirkend 100 mm.

   3. Konfigurationsabgleich

     -- Aktionstyp: Doppeltwirkend → B; einfach wirkende Feder einfahren → E; Verdrehsicherung → KB

     -- Kissen: Hochgeschwindigkeitsbetrieb, Z-Luftkissen auswählen

     -- Positionsrückmeldung: Wählen Sie ein mit Magneten ausgestattetes Modell und passen Sie es an die Magnetschalter M9B/A93 an

Zusammenfassung in einem Satz

     Der SOLH CDJ2 Mini-Stiftzylinder aus Edelstahl ist mit dem SMC CJ2 austauschbar, erhältlich in doppeltwirkender, einfachwirkender und nicht rotierender Sechskantstangenvariante, Gummi-/Luftkissen optional, korrosionsbeständiges, ölfreies Design, idealer kompakter Hochfrequenz-Miniatur-Linearaktuator für Elektronik-, Medizin- und Lebensmittelautomatisierungsgeräte.
