Kurzer Mini-Zylinder aus Edelstahl der CM3-Serie | Ultrakompakter Pneumatikzylinder der neuen Generation

Marke: SOLH von Richge Technology

1. Produktübersicht und grundlegende Strukturmerkmale

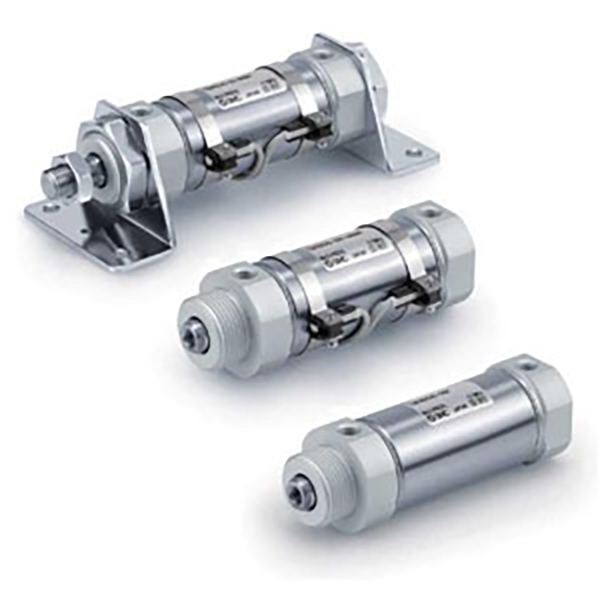

     Die SOLH CM3/CDM3-Serie ist ein kurzer Edelstahl-Minizylinder der neuen Generation, der als verbesserter Ersatz für die traditionelle CM2-Serie optimiert ist. Es deckt Bohrungsgrößen von φ20 bis φ40 ab und zeichnet sich durch eine maximale Gesamtlängenreduzierung von 29 mm und 21 % geringeres Gewicht im Vergleich zu CM2 aus. Mit seinem ultrakompakten Gehäuse, der vollständigen Konstruktion aus 304-Edelstahl, dem ölfreien Betrieb und dem 4-Wege-Rohrdesign passt es sich perfekt an beengte, feuchte, schwache Säuren und Laugen sowie saubere Arbeitsbedingungen an. Weit verbreitet in der Lebensmittel-, Medizin-, Elektronik- und Verpackungsindustrie für präzise lineare Bewegungsaufgaben mittlerer Belastung.

  1.1 Standard- und Premium-Materialkonstruktion

     Vollständig konform mit den austauschbaren Standards JIS B 8356. Das gesamte Zylinderrohr, die Kolbenstange und die Endabdeckungen sind aus hochwertigem Edelstahl 304 gefertigt und bieten eine hervorragende Rost- und Korrosionsbeständigkeit. Es arbeitet stabil in feuchten Umgebungen, unter Arbeitsbedingungen mit schwachen Säuren/schwachen Laugen und in sauberen Produktionswerkstätten mit starker Anpassungsfähigkeit an die Umwelt.

  1.2 Integrierte ultrakompakte Struktur

     Durch die Verwendung einer Enddeckel-Gewindesicherung und einer integrierten Zylinderrohrstruktur wird die Gesamtgröße erheblich minimiert. Das innovative 4-Wege-Rohrleitungsdesign (90°-Intervall) bietet extrem große Montagefreiheit, löst das Installationsproblem des engen Geräteraums und ermöglicht eine flexible Anordnung automatisierter Stationen.

  1.3 Diversifizierte Bewegungsarten für eine vollständige Szenarioabdeckung

     • Doppeltwirkend (CM3B) : Doppelseitiger Lufteinlass mit hin- und hergehender Bewegung, der universellste Typ für standardmäßiges automatisiertes Linearfahren.

     • Einfachwirkend (CM3S/T) : S = Federrücklauf, T = Federauszug; Automatischer Reset nach dem Ausschalten für Sicherheitsprioritätsszenarien.

     • Doppelstange (CM3W) : Dual-End-Stangenausgang, synchrone stabile Bewegung und doppelter effektiver Hub für spezielle Verbindungsmechanismen.

     • Nicht rotierende Stange (CM3K) : Sechseckige Anti-Torsions-Kolbenstange, keine Drehung während des Betriebs für hochpräzise Positionierungsanforderungen.

  1.4 Hochwertige Abdichtung und lange Lebensdauer

     Ausgestattet mit einem reibungsarmen bidirektionalen Dichtring und einer integrierten Ölspeichernut zeichnet sich der Zylinder durch einen extrem niedrigen Startdruck und einen stabilen Betrieb aus. Das standardmäßige ölfreie Schmierdesign entspricht den sauberen Industriestandards. Die optimierte verschleißfeste Struktur gewährleistet eine Lebensdauer von mehr als 8 Millionen Zyklen und reduziert die Wartungshäufigkeit der Geräte erheblich.

  1.5 Flexible Puffer- und Induktionskonfiguration

     Standard-Gummipuffer für grundlegende Stoßdämpfung und Geräuschreduzierung; optionaler Luftpuffer vom Typ A für häufigen Hochgeschwindigkeitsbetrieb zur Vermeidung von Endstößen. Das CDM3-Modell verfügt über einen integrierten Magnetring, der mit den Magnetschaltern der Serien M9B/A93/Z73 kompatibel ist und eine Positionssignalrückmeldung in Echtzeit und eine automatische SPS-Verbindungssteuerung ermöglicht. Nichtmagnetische CM3-Version für einfache zyklische Bewegung.

2. Vollständige Modellbenennungsregeln und Bestellbeispiele

  1. Typische Modellstruktur: CDM3B25-100Z

 2. Beispiele für Standardbestellungen

     • Magnetisches, doppeltwirkendes Modell: CDM3B32-50Z (ø32 Bohrung, 50 mm Hub, eingebauter Magnetring, doppelt wirkend)

     • Einfachwirkendes Modell mit Federrückstellung: CDM3S20-25Z (ø20 Bohrung, 25 mm Hub, Federrückstellung)

     • Nicht rotierendes Präzisionsmodell: CDM3K40-100Z (ø40 Bohrung, 100 mm Hub, sechseckiger Anti-Torsionsstab)

3. Technische Kernparameter (Standardtyp)

4. 0,5 MPa Theoretische Schub- und Spannungsdaten

 4.1 Doppeltwirkende (CM3B) Schub- und Spannungstabelle

  4.2 Leistungstabelle einfachwirkend (CM3S mit Federrückstellung).

5. Montagearten und abgeleitete Modelle

  5.1 Diversifizierte Montagemethoden

     • B-Basistyp: Direktmontage über Enddeckelgewinde, die universellste und kostengünstigste Montagemethode.

     • L-Fußhalterung: Fixierung durch axiale Fußhalterung für stabile horizontale Installation.

     • F/G-Flanschmontage: Stangenseitige/stangenlose Seitenflanschinstallation für vertikale feste Positionierung.

     • C/D-Gabelkopfmontage: Einzel-Gabelkopf-/Doppel-Gabelkopf-Verbindung für Schwenk- und Gestänge-Szenarien.

     • E-Zapfenhalterung: Stangenlose Seitenzapfenstruktur für flexible Schwenkbewegung.

  5.2 Kernableitungsreihen

     • CDM3B: Magnetischer doppeltwirkender Typ (Standard-Mainstream-Modell)

     • CDM3S/T: Magnetischer einfachwirkender Typ (Federrückzug / Federausfahrung)

     • CDM3W: Doppeltwirkender Typ mit magnetischer Doppelstange

     • CDM3K: Magnetischer, nicht rotierender Sechskantstabtyp

     • CDM3R: Direkte, ultradünne Montageart für Stationen mit extrem begrenztem Platzangebot

6. CM3- und CM2-Auswahlvergleich

7. 3-stufige Schnellauswahlanleitung

     1. Bohrungsauswahl: Bestätigen Sie die Bohrungsgröße entsprechend dem tatsächlichen Lastgewicht und lassen Sie einen Sicherheitsspielraum von mindestens 50 % ein. Priorisieren Sie die CM3-Serie für saubere und korrosionsbeständige Arbeitsbedingungen mit mittlerem Schub.

     2. Strichauswahl: Tatsächlicher Arbeitshub plus 10–20 mm Sicherheitsspielraum. Befolgen Sie die Standardhubregeln: doppelt wirkend ≤300 mm, einfach wirkend ≤100 mm.

     3. Funktionale Konfiguration: Wählen Sie B für herkömmliche doppeltwirkende Hin- und Herbewegung; S für einfachwirkende Sicherheitsszenarien mit Federrückstellung; K für hochpräzise Anti-Torsions-Positionierungsanforderungen.

Zusammenfassung in einem Satz

     Der kurze Edelstahl-Minizylinder der neuen Generation SOLH CM3 verfügt über ein ultrakompaktes, leichtes Gehäuse, vollständige Korrosionsbeständigkeit aus Edelstahl 304, ölfreien Langzeitbetrieb und vielfältige Montagemethoden und bietet hochstabile und platzsparende Linearbewegungslösungen mit mittlerem Schub für saubere Automatisierungsgeräte in den Bereichen Lebensmittel, Medizin, Elektronik und Verpackung.
