Der SOLH AF800/AF900 Hauptleitungsluftfilter mit großem Durchmesser und hohem Durchfluss ist vollständig austauschbar mit gleichwertigen SMC-Modellen, ausgestattet mit G1¼/G1½/G2-Anschlüssen und einem maximalen Nenndurchfluss von bis zu 20.000 l/min. Er ist für Luftkompressor-Hauptleitungen, zentrale Luftversorgungssysteme mit vollständiger Leitung und pneumatische Mehrventil-Inselsysteme mit hohem Durchfluss konzipiert. Die integrierte zentrifugale Vorabscheidestruktur entfernt über 95 % Kondenswasser, Rost und große Partikel im Voraus; Mehrschichtige Faserfilterpatronen bieten eine optionale Präzision von 2 μm bis 100 μm mit Standard 5 μm für den allgemeinen Gebrauch. Die 45-cm³-Wasserschale unterstützt drei Entwässerungsmodi: manuelle Entleerung, automatische Entleerung AD47 NC-Schwimmer und automatische Entleerung AD48-6 NO-Schwimmer. Es stehen drei Behältertypen zur Verfügung: schlagfeste, transparente Standard-PC-Behälter, hochbelastbare Metallbehälter und explosionsgeschützte Metallbehälter mit Sichtfenster für den Flüssigkeitsstand. Metallvarianten werden für Lackierarbeiten, explosionsgeschützte Lithiumbatterien und ölige Werkzeugmaschinen in rauen Umgebungen empfohlen. Das hartanodisierte Aluminiumgehäuse mit geradem Läufer sorgt für einen geringen Druckabfall. Kombiniert mit AR-Reglern und AL-Schmiervorrichtungen, um komplette AC800/900-Luftwartungseinheiten zu bilden, die weit verbreitet an der Vorderseite von Luftkompressoren für große CNC-Cluster, Lithium-Beschichtungswerkstätten, Autolackierlinien und chemisch explosionsgeschützte Anlagen installiert werden und nachgeschaltete Magnetventile, Zylinder und Vakuumejektoren schützen, um die Gesamtausfallraten des pneumatischen Systems zu reduzieren.

Der SOLH AFF-Hauptleitungs-Grobfilter und der AM-Ölnebelabscheider können in Reihe geschaltet werden und sind vollständig mit passenden SMC-Luftreinigungskomponenten austauschbar, die den Druckluftreinheitsstandards ISO8573-1 entsprechen. Der 1 μm AFF-Primärfilter entfernt 99 % kondensierte Wassertröpfchen, Staub und Rostpartikel; Der 0,1 μm AM-Feinölnebelabscheider begrenzt den Restölgehalt auf unter 1 mg/m³ und sorgt so für eine ölfreie Reinluftversorgung. Die Produktpalette mit vollem Durchfluss reicht von 300 bis 14.500 l/min mit Anschlussgewinden von 1/4"~2". Jede Einheit ist mit einer integrierten visuellen Verstopfungsanzeige und einer leichten Wasserschale aus Edelstahl ausgestattet, während der automatische Ablass mit Suffix-D, normalerweise offenem Schwimmer, optional ist. Der Druckabfall wird auf unter 5 kPa kontrolliert, mit einer um 20 % höheren Durchflusskapazität als bei herkömmlichen Filtern. Die modulare Kaskadenverbindung wird für die Kombination mit ultrafeinen AMD-Aktivkohlefiltern unterstützt und dient als mehrstufige Nachbearbeitungsausrüstung zur Wasser- und Ölentfernung nach Luftkompressoren für CNC-Maschinen, Lebensmittel- und Pharmalinien, 3C-Beschichtungswerkstätten und ölfreie Halbleiterprozesse. Bei der Auswahl wird ein 1,2- bis 1,5-facher Durchflussspielraum empfohlen. Für eine unbeaufsichtigte 24-Stunden-Produktion mit hohem Kondensatausstoß werden Varianten mit automatischer Entleerung bevorzugt.

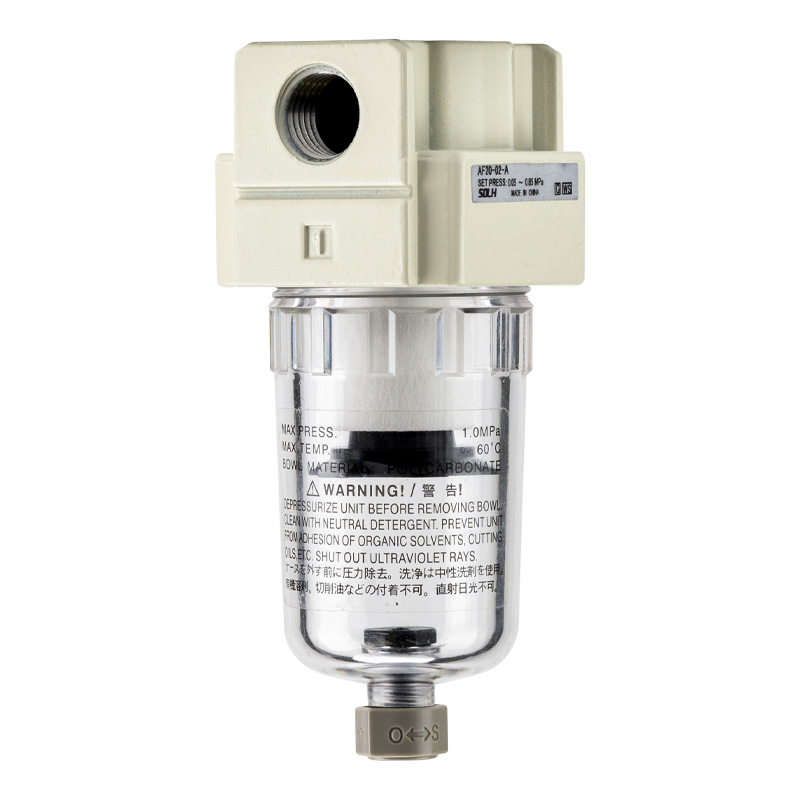

Pneumatischer Luftfilter der Serie SOLIH AF, industrieller Druckluft-Vorfilter für Luftaufbereitungssysteme. Die 5-μm-Doppelzentrifugal- und Faserfiltration entfernt Wasser, Ölnebel, Staub und Rost. Manuelle/automatische Entleerungsoptionen, modulares Design, kombinierbar mit AR-Regler und AL-Öler in AC-Einheiten. Modelle AF2000–AF5000 mit Rc1/4"-1"-Anschlüssen, ideal zum Schutz von Zylindern, Magnetventilen und pneumatischen Werkzeugen.

Die hochpräzisen digitalen Druckschalter ZSE30A / ZSE30AF / ISE30A von SOLH sind vollständig mit passenden SMC-Modellen austauschbar und zeichnen sich durch eine extrem hohe Messgenauigkeit von ±0,2 % FS mit einem 4-stelligen zweifarbigen Rot/Grün-LCD aus. Grüne Hintergrundbeleuchtung wird aktiviert, wenn der Druck innerhalb des voreingestellten sicheren Bereichs bleibt, rotes Licht löst Überdruck-/Unterdruckalarm aus; Die Anzeigelogik kann je nach Bedarf umgekehrt werden. Drei Messbereiche decken alle Anwendungsanforderungen ab: ZSE30A für Einzelvakuum 0–101 kPa, ZSE30AF universeller Verbunddruck –100–+100 kPa, ISE30A Standard-Überdruck –0,1–1,0 MPa für Hauptstrom 0,4–0,7 MPa Werksluftversorgung. Jede Einheit ist mit 2-kanaligen, unabhängigen NPN/PNP-Open-Collector-Schaltausgängen ausgestattet, mit optionalen analogen 1-5-V-Spannungs- oder 4-20-mA-analogen Stromsignalen für die kontinuierliche SPS-Druckdatenerfassung im geschlossenen Regelkreis. Die exklusive Ein-Klick-Funktion zum Kopieren von Parametern überträgt Einstellungen von einer Master-Einheit auf bis zu 10 Slave-Einheiten und reduziert so Fehler bei der Stapelinbetriebnahme drastisch. Stromversorgung über DC 12–24 V mit großem Spannungsbereich, ausgestattet mit M5/Rc1/8-Anschluss und IP40-Staubschutz. Weit verbreitet für die Überwachung des Zylinderklemmdrucks, den Alarm bei Vakuumspannfutter-Adsorptionsfehlern und die Echtzeit-Drucküberwachung in allen automatisierten Pneumatikkreisen und übertrifft herkömmliche mechanische Druckschalter in Bezug auf Präzision, Fernsichtbarkeit und Signalerweiterbarkeit.

Der mechanische pneumatische Kolbendruckschalter SOLH IS3000 ist vollständig mit gleichwertigen SMC-Modellen austauschbar. Luftdruck drückt den eingebauten Kolben, um einen 1NO+1NC-Mikrokontaktschalter mit einstellbarem Druckbereich von 0,1 bis 0,7 MPa, Hysterese ≤ 0,05 MPa und Wiederholgenauigkeit ± 0,05 MPa zu betätigen. Das Gehäuse aus Aluminiumdruckguss erreicht die Staubschutzklasse IP40 und ist mit einem oberen Einstellknopf und einem abgestuften Fenster für die Offline-Druckeinstellung ohne Stromversorgung ausgestattet. Standardanschluss Rc1/4, optionales NPT1/4-Gewinde, IS3100-Version mit Dichtungsmontage und IS3010-Mikrolastvariante speziell für SPS sowie optionales Modell mit Anzeigeleuchte. Seine solide mechanische Kolbenstruktur bietet eine hervorragende Stoß- und Vibrationsfestigkeit und ist stabil auf Vibrationsförderern, Klopfhämmern und Prägemaschinen ohne Signaldrift oder Fehlauslösung, wie sie bei digitalen elektronischen Schaltern üblich sind. Die maximale Kontaktlast von 1 A ermöglicht die direkte Ansteuerung von Miniatur-Magnetventilen oder den Anschluss an SPS-Digitaleingänge, weit verbreitet für den Niederdruckschutz der Hauptluftquelle, die Bestätigung der Zylinderklemmposition und die pneumatische Sicherheitsverriegelung für Vibrationsgeräte. Er bietet eine höhere elektrische Belastbarkeit als IS10-Reedschalter und ein besseres Preis-Leistungs-Verhältnis und eine bessere Vibrationsstabilität als die digitalen Druckschalter ISE30A.

Der berührungslose pneumatische Reedrohr-Druckschalter SOLH IS10 ist vollständig mit passendem Zubehör für SMC-Luftwartungseinheiten austauschbar. Der Betrieb erfolgt über Luftdruck, der einen mit Magneten ausgestatteten Kolben antreibt, um das Reed-Rohr magnetisch auszulösen, ohne mechanischen Kontaktabrieb und ohne elektrische Funken und mit einer weitaus längeren Lebensdauer als IS3000-Kolben-Mikrokontaktschalter. Der einstellbare Druckbereich umfasst 0,1 bis 0,6 MPa und die Hysterese wird auf unter 0,08 MPa gesteuert. Ein seitlich abgestuftes Sichtfenster ermöglicht die Offline-Druckkalibrierung mit einem Schraubendreher ohne Stromversorgung. Es stehen zwei Montagearten zur Verfügung: IS10-01S mit R1/8-Inline-Gewinde und aufsteckbarer IS10M, der direkt an AC-FRL-Verteilern befestigt wird, um Platz im Schrank zu sparen. Die Nennkontaktlast erreicht 1 A für AC/DC 100 V und ermöglicht den direkten Antrieb von Miniatur-Magnetventilen oder den Anschluss an digitale SPS-Eingänge. Es ist klein und leicht und dient als kostengünstiger Druckmonitor für den Hauptluft-Niederdruckalarm, die Bestätigung des vollständigen Zylinderhubs und die Sicherheitsverriegelung der pneumatischen Kreisläufe des Vibrators.

Die Mehrkanal-Drehdurchführung SOLH MQR verfügt über eine berührungslose Spaltdichtung aus Metall mit einem extrem niedrigen Drehmoment von 0,003 bis 0,50 N·m. Da es keine Gummidichtringe enthält, vermeidet es ein Anhaften auch nach längerer statischer Lagerung. Erhältlich mit 1/2/4/8/12/16 unabhängigen Luftkanälen ohne Querleckage, arbeitet er unter -100 kPa Vakuum bis 1,0 MPa Überdruck. Unterstützt durch Doppellager erreicht er eine bidirektionale Rotation von maximal 3000 U/min und bis zu 1 Milliarde wartungsfreie Umdrehungen. Ausgestattet mit Standard-M5-Gewindeanschlüssen und einer schmiermittelfreien Struktur verhindert es ein Verdrehen der Rohrleitungen bei Robotergelenken, Rundschalttischen und Drehzylindern und wird häufig in der Vakuumadsorption von Drehvorrichtungen und der kontinuierlichen Luftversorgung für rotierende Automatisierungsmaschinen in den Bereichen Elektronik, Verpackung und Druck eingesetzt. Das stationäre Gehäuse sollte fest sein und die rotierende Seite sollte mit einer flexiblen Kupplung ausgestattet sein; Starke radiale und axiale Belastungen sind verboten.

Die Miniaturmembranpumpe SOLH PB1011A ist vollständig mit den entsprechenden SMC PB1011-Modellen austauschbar. Das integrierte integrierte 24-V-DC-Magnetventil mit 3 Anschlüssen ermöglicht eine direkte elektrische Steuerung, während die Luftpilotvariante PB1013A für die Verriegelung externer Geräte ausgelegt ist. Die wellenlose Dichtungskonstruktion eliminiert Medienlecks vollständig. Benetzte Komponenten bestehen wahlweise aus PP-Polypropylen oder SUS316-Edelstahl, gepaart mit PTFE-Verbundmembranen und FKM-Dichtungen für hervorragende Beständigkeit gegen schwache Säuren, Laugen und organische Lösungsmittel. Es liefert einen einstellbaren Durchfluss von 8 bis 2000 ml/min, bewältigt Flüssigkeitsviskositäten von bis zu 100 mPa·s mit einer maximalen Trockensaughöhe von 2,5 m, arbeitet bei einem Geräuschpegel von weniger als 64 dB(A) und erreicht eine Membranlebensdauer von 30 Millionen Zyklen. Flüssigkeitsanschlüsse verfügen über ein Standard-Rc1/8-Gewinde mit optionalem NPT1/8; Luftzufuhr- und Auslassanschlüsse verwenden M5-Miniaturgewinde. Bei der Installation muss der Flüssigkeitsauslass nach oben gerichtet sein, um Lufteinschlüsse zu vermeiden. Weit verbreitet für den mikrochemischen Flüssigkeitstransfer in Halbleiter- und PV-Leitungen, die Zuführung medizinischer biochemischer Reagenzien, die Versorgung mit Druckfarbe und Leim sowie die präzise Chemikaliendosierung für Anlagen zur Wasseraufbereitung in der Umwelt.

Das stromlose mechanische pneumatisch-elektrische Relais SOLH VR3200/VR3201 ist vollständig mit passenden SMC-Modellen austauschbar. Es wandelt Luftdrucksignale in 1NO+1NC-Trockenkontaktsignale ohne externe Stromversorgung für SPS-Verriegelung, Drucküberwachung und Fehleralarm um, mit einstellbarem Auslösedruck im Bereich von 0,1 bis 1,0 MPa und integriertem Hochlast-Mikroschalter. Es stehen drei Varianten zur Verfügung: Open-Frame VR3200 für trockene, staubfreie Schaltschränke; vollständig versiegelter, tropfwassergeschützter IP44-VR3201 für feuchte und staubige Werkzeugmaschinen und Produktionslinien; CE-zertifizierter VR3202 mit spezieller Erdungsklemme für starke EMV-Störungen und Exportmaschinen. Ausgestattet mit einem Standard-Rc1/8-Lufteinlass, einem Ventilkörper aus Messing, einem POM-Kolben, einer Rückholfeder aus rostfreiem Stahl und einer NBR-Dichtung wird es häufig zur Bestätigung des Zylinderspanndrucks, zur Rückmeldung des Unterdrucks des Vakuumspannfutters, zur Warnung vor niedrigem Druck in der Hauptluftquelle und zur Signalumwandlung in explosionsgefährdeten Werkstätten ohne elektronische Sensoren verwendet.
