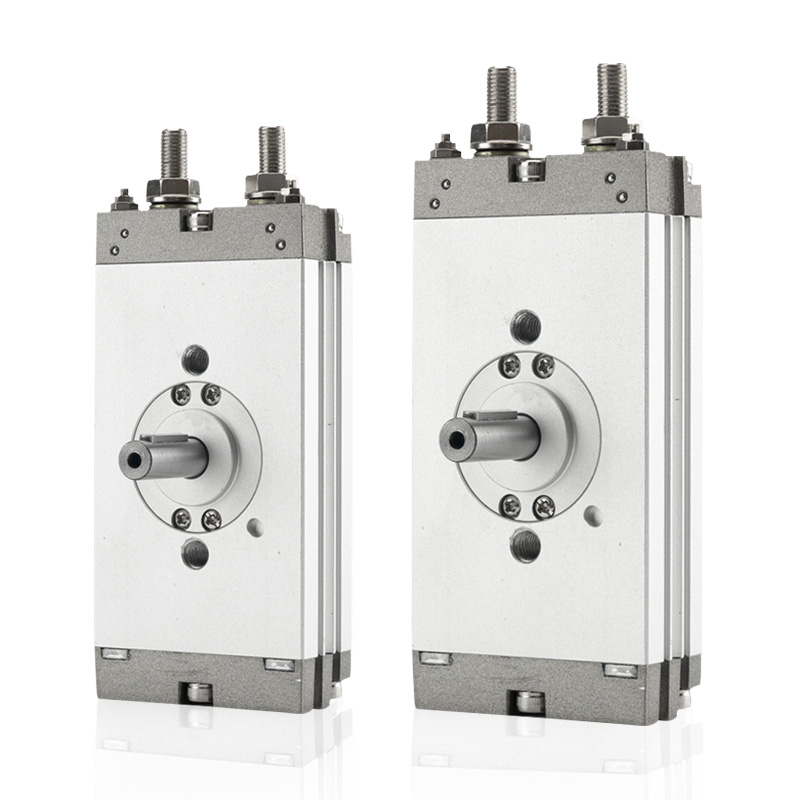

Ultradünner Zahnstangen-Drehzylinder der CRQ2-Serie | Spielfreier, kompakter Schwenkzylinder

Marke: SOLH von Richge Technology

1. Produktübersicht und Hauptvorteile

     Die SOLH CRQ2-Serie ist ein ultradünner, flacher Zahnstangen-Drehzylinder mit spielfreier Doppelkolbenstruktur. Mit seiner extrem niedrigen Gehäusehöhe und dem integrierten Flanschmontagedesign unterstützt es einen großen Schwenkwinkelbereich von 90°/180°/360° und deckt Bohrungsgrößen von φ10 bis φ40 ab. Dieser Zylinder ist für Geräteanordnungen mit begrenztem Platzangebot optimiert und bietet eine hochpräzise und stabile Drehleistung für leichte und mittelschwere Indexier-, Wende- und Drehstationen. Er dient als bevorzugte kompakte Drehlösung für 3C-, Verpackungs- und medizinische Automatisierungsgeräte.

2. Vollständige technische Spezifikationen

 2.1 Grundparameter

     • Bohrungsgröße: φ10/φ15/φ20/φ30/φ40 (ultradünne flache Struktur)

     • Betriebsmodus: Doppeltwirkender Zahnstangenantrieb

     • Arbeitsdruckbereich: 0,15~0,7 MPa; φ20/φ30/φ40 bis 1,0 MPa

     • Prüfdruck: 1,05 MPa

     • Umgebungstemperatur: 0℃~60℃ (eisfreie Umgebung)

     • Schmierung: Ölfreier, selbstschmierender Betrieb

     • Pufferkonfiguration: φ10/φ15 nur mit eingebautem Gummipuffer; φ20/φ30/φ40 mit doppeltem Gummipuffer + optionalem einstellbarem Luftpuffer (Suffix C)

     • Winkeleinstellung: Standardmäßig ±5° Feineinstellung über Endbolzen

     • Magnetische Kompatibilität: Integrierter Magnetring CDRQ2, kompatibel mit Schaltern der Serien D-M9B / D-A93

  2.2 Theoretische Drehmomenttabelle (@0,5 MPa, N·m)

  2.3 Standard-Schwenkwinkel und einstellbarer Bereich

     • 90°-Schwingung: Einstellbarer Bereich 80°~100°

     • 180°-Schwingung: Einstellbarer Bereich 170°~190°

     • 360° erweiterter Schwung: Einstellbarer Bereich 350°~370° für spezielle Volldrehanforderungen

  2.4 Spezifikation der Portgröße

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standard Rc1/8; Optionales G1/8- und NPT-Gewinde

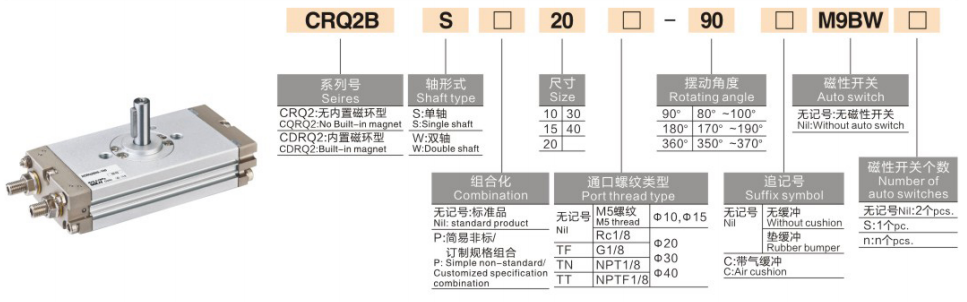

3. Modellbenennungsregeln und Bestellbeispiele

  1. Vollständige Modellstruktur: CDRQ2BS20-180C

  2. Typische Bestellbeispiele

     • Standardmodell ohne Puffer: CRQ2BW15-90 (Basistyp, Doppelwelle, Bohrung φ15, 90°-Schwenkung, nicht magnetisch, Gummipuffer)

     • Hochpräzises Puffermodell: CDRQ2BS40-180C (mit Magnetring ausgestattet, einzelne Welle, Bohrung φ40, 180°-Schwenkung, Luftpuffer)

4. Strukturprinzip und Kernstärken

  4.1 Interne Struktur und Arbeitsprinzip

     Die CRQ2-Serie verfügt über eine symmetrische Doppelkolben-Doppelzahnstangen-Eingriffsstruktur. Druckluft treibt Doppelkolben für eine synchrone lineare Bewegung an, die die Zahnstange antreibt, um ein stabiles Drehmoment zu erzeugen. Das integrierte flache Gehäuse verfügt über einen eingebauten Puffermechanismus, Endwinkel-Einstellschrauben, eine einseitige Rohrleitungsschnittstelle und zweiseitige Magnetschalternuten. Die symmetrische Kraftstruktur eliminiert Erschütterungen und Spiel während des Betriebs und sorgt für eine äußerst stabile, hochpräzise Drehpositionierung.

  4.2 Einzigartige Kernvorteile

     • Ultradünner, flacher Körper: Extrem niedrige Gehäusehöhe (17–37 mm), der Zylinderkörper kann direkt als Flansch verwendet werden, wodurch zusätzliche Montagehalterungen entfallen und vertikaler Installationsraum erheblich gespart wird.

     • Spielfreies Design: Die vollständig ineinandergreifende Struktur mit zwei Zahnstangen ermöglicht eine spielfreie Drehung und gewährleistet so eine hohe Wiederholgenauigkeit und einen jitterfreien Start-Stopp-Betrieb.

     • Saubere Rohrleitungen und Verkabelung: Einseitige Luftschnittstelle und zwei Schalternuten auf derselben Seite vereinfachen die Verkabelung und Rohrleitungsanordnung vor Ort und sorgen für eine sauberere Gerätestruktur.

     • Präzise Winkel-Feinabstimmung: Der standardmäßig um ±5° einstellbare Schwenkwinkel passt sich verschiedenen präzisen Positionierungsanforderungen an.

     • Diversifizierte Schaftoptionen: Optionale Einzelwelle (universell) und Doppelwelle (bidirektionale Verbindung) zur Anpassung an verschiedene automatisierte Verbindungsmodi.

5. Installations- und Auswahlrichtlinien

  5.1 Installationsmodus

      Grundlegender B-Typ: Die Unterseite des Zylinderkörpers unterstützt die Direktmontage mit reservierten Positionierungslöchern. Das integrierte Flanschdesign erfordert kein zusätzliches Befestigungszubehör und zeichnet sich durch eine schnelle Installation und hohe Positionierungsgenauigkeit aus.

  5.2 Kernauswahlkriterien

     • Priorität der Platzbeschränkung: Wählen Sie die ultradünne CRQ2-Serie für Szenarien mit begrenzter vertikaler Höhe; Wählen Sie die MSQ/HRQ-Serie für ausreichend Installationsraum.

     • Anforderungen an Präzision und Spiel: Zahnstangenantrieb CRQ2 für spielfreie, hochpräzise Positionierung; Flügelrad-CRB2 für kostengünstige Rotation mit großem Winkel und geringer Last.

     • Bestätigung des Schwenkwinkels: Standard 90°/180° für konventionelles Wenden/Positionieren; 360° verlängerter Typ für Arbeitsbedingungen mit Vollkreisdrehung.

     • Pufferanpassung: Wählen Sie C-Luftpuffer für den Betrieb mit hoher Geschwindigkeit und mittelschwerer Last; Der Standard-Gummipuffer erfüllt die Anforderungen bei geringer Geschwindigkeit und leichter Last.

     • Signal-Feedback-Anforderung: Wählen Sie die CDRQ2-Magnetringversion für SPS-Positionserkennung und automatische Gestängesteuerung; Nichtmagnetische CRQ2-Version für einfache Drehbewegung ohne Signalrückführung.

6. Typische Anwendungsszenarien

     • 3C- und Elektronikindustrie: Leiterplattendrehen, Chipsortierung, Drehung kleiner Vorrichtungen und präzise Positionierung von Bauteilen.

     • Verpackungs- und Druckgeräte: Etikettenschwenken, Positionierung der Kartonversiegelung, Ablenkung der Leitbleche und kontinuierliche Richtungsumschaltung der Verpackungslinie.

     • Kompakte Automatisierungsstationen: Miniaturventilschaltung, präzise Indexpositionierung und Drehbetrieb auf engstem Raum.

     • Medizin- und Präzisionsmaschinen: Kleine Manipulatorrotation, präzises Umdrehen von medizinischem Zubehör und automatische Mini-Rotationsplattformen.

7. Vergleichstabelle CRQ2B vs. CDRQ2B

Zusammenfassung in einem Satz

     Der ultradünne, spielfreie Drehzylinder der SOLH CRQ2-Serie verfügt über ein flaches integriertes Flanschdesign, eine in mehreren Winkeln einstellbare Drehung und eine platzsparende Installation und bietet hochpräzise, ​​stabile und kompakte Drehlösungen für leichte und mittelschwere automatisierte Wende- und Indexierungsstationen auf engstem Raum.
