Hochleistungs-Stopperzylinder der Serie RS2H | Einstellbarer hydraulischer Pufferhebel-Stoppzylinder

Marke: SOLH von Richge Technology

1. Produktübersicht und wesentliche strukturelle Vorteile

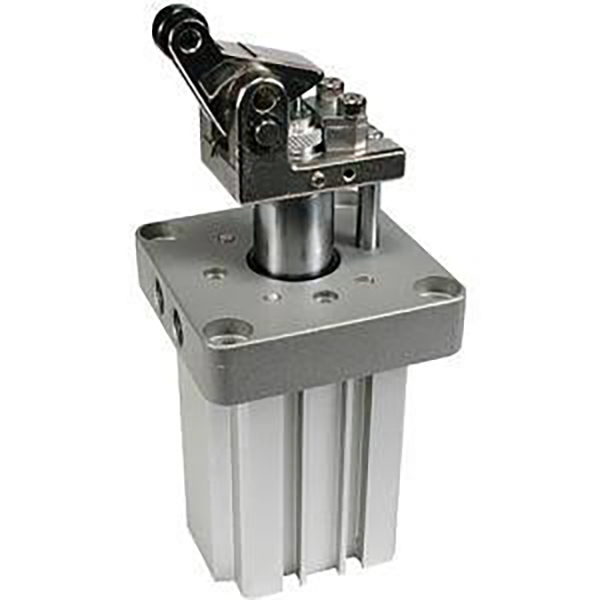

     Die SOLH RS2H-Serie ist ein Hochleistungs-Hebelstopperzylinder der neuen Generation, der professionell für die Positionierung und Begrenzung von Schwerlast-Förderlinien entwickelt wurde. Es ist in den großen Bohrungsgrößen φ50/63/80 mm erhältlich und zeichnet sich durch eine extrem hohe Bremskraft, einen einstellbaren hydraulischen Puffer, eine leichte, kompakte Struktur und eine hervorragende Schlagfestigkeit aus. Es ist speziell für 50–500 kg schwere Paletten und Werkzeugplatten geeignet und dient als Kernstoppkomponente für hochbelastbare automatisierte Förderlinien, die häufig zum Stoppen von Werkstücken, zur Transferpositionierung und zur Stationsbegrenzung eingesetzt werden.

  1.1 Verbesserte Hochleistungsleistung

     Als verbesserter Ersatz für die traditionelle RS1H-Serie erreicht der RS2H eine Steigerung der Bremskraft um mehr als 30 %. Durch die Kombination aus Hebelkraftverstärkung und hydraulischer Pufferstruktur hält es hochfrequenten Stoßbelastungen perfekt stand und schwere Werkstücke von 50 kg bis 500 kg stabil begrenzt, wodurch das Problem unzureichender Kraft und des leichten Versagens alter Modelle bei zyklischem Betrieb mit hoher Last gelöst wird.

  1.2 Kompakte und leichte Optimierung

     Im Vergleich zur RS1H-Serie reduziert das Modell mit φ63-30-Hub das Gesamtgewicht um 22 % und verkürzt die Gesamtlänge um 9 mm. Die optimierte integrierte Struktur spart Installationsraum und verbessert gleichzeitig die Gesamtstruktursteifigkeit, wodurch kleinere Abmessungen, geringeres Gewicht und höhere Stabilität erreicht werden.

  1,3 Kern einstellbarer hydraulischer Puffer

     Standardmäßig eingebauter, einstellbarer Hydraulikpuffer. Über die drehbare Einstellscheibe kann der Anwender den Dämpfungswiderstand stufenlos einstellen, um ihn an unterschiedlich schwere Werkstücke und Fördergeschwindigkeiten anzupassen. Der Puffer ermöglicht einen schnellen, werkzeuglosen Austausch durch Lösen der M4-Stellschraube, wodurch die Wartungseffizienz vor Ort erheblich verbessert und Ausfallzeiten reduziert werden.

  1.4 Hochsteifer Hebel und Doppelrollendesign

     Der hochfeste Hebel ist mit einer verbesserten internen Pufferstruktur ausgestattet. Es stehen zwei Rollenmaterialoptionen zur Verfügung: Harz (L) und Kohlenstoffstahl (M), die sich durch Verschleißfestigkeit und Rissschutz auszeichnen. Der vergrößerte Rollendurchmesser sorgt für einen reibungslosen Rollbetrieb und eine starke Anti-Durchbiegungsfähigkeit, wodurch Blockierungen und exzentrische Lastschäden beim Stoppen schwerer Lasten wirksam vermieden werden.

 1.5 Vollständig austauschbare und vielfältige Konfigurationen

     Die Installationsabmessungen sind vollständig austauschbar mit denen der herkömmlichen RS1H-Serie und ermöglichen den direkten Austausch und die Aufrüstung ohne Modifizierung der Vorrichtungsrahmen. Zu den optionalen erweiterten Funktionen gehören ein Anti-Rückprall-Verriegelungsmechanismus, eine manuelle Entriegelung und ein Hebelerkennungsschalter, die den Steuerungsanforderungen komplexer Arbeitsbedingungen unter schweren Lasten gerecht werden.

  1.6 Ölfreie und langlebige Struktur

     Die optionalen doppeltwirkenden, federbelasteten doppeltwirkenden und einfachwirkenden Modi decken vielfältige Betriebsanforderungen ab. Die hartverchromte Kolbenstange und der hartanodisierte Zylinderkörper sorgen für eine hervorragende Verschleißfestigkeit und Schlagfestigkeit. Das ölfreie Betriebsdesign passt sich an saubere Umgebungen und schweißspritzwassergeschützte Arbeitsbedingungen mit geringen Wartungskosten und langer Lebensdauer an.

2. Vollständige Modellbenennungsregeln und Bestellbeispiele

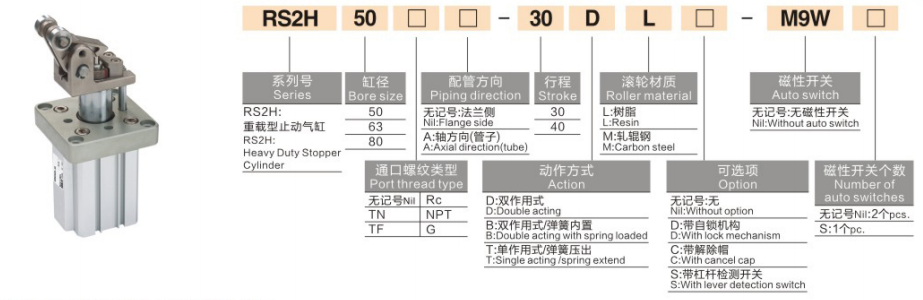

  1.Typische Modellbeispiele: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Beispiele für Standardbestellungen

    • Allgemeines Hochleistungsmodell: RS2H63-30LD-M9BW (ø63 Bohrung, 30 mm Hub, Harzrolle, doppeltwirkend, mit M9BW-Magnetschalter)

    • Hochsicheres Verriegelungsmodell: RS2H80-40TM-XC102 (ø80 Bohrung, 40 mm Hub, Kohlenstoffstahlrolle, einfachwirkend, mit Anti-Rückprall-Verriegelungsmechanismus)

3. Allgemeine technische Parameter (20℃, 0,5 MPa Standardbedingung)

  3.1 Grundlegende Spezifikationen

     • Betriebsmodus: Doppeltwirkend, federbelastet, doppeltwirkend, federausfahrend, einfachwirkend

     • Arbeitsdruckbereich: 0,05~1,0 MPa; Prüfdruck: 1,5 MPa

     • Umgebungstemperatur: -10℃~60℃ (eisfreie Umgebung)

     • Puffersystem: Standardmäßig eingebauter einstellbarer Hydraulikpuffer + Gummipuffer mit zwei Enden

     • Schmiermodus: Ölfreier Betrieb

     • Installationsmethode: Standard-Flanschmontage, 4-seitige Magnetschaltermontage verfügbar

  3.2 Standard-Bohrungs- und Hubkombination

  3.3 Theoretische Stoppkraft (Einheit: kN bei 0,5 MPa, Hebelleistung)

  3.4 Produktgewichtsvergleich (Einheit: kg bei Standardhub)

4. Grundlegende Konfigurations- und Auswahlrichtlinien

 4.1 Auswahl des Rollenmaterials

     • Harzwalze (L): Geräuscharm und kratzfest auf Palettenoberflächen. Ideal für leichte/mittlere Lasten (50–200 kg) und Hochgeschwindigkeitsbetrieb (≤ 0,5 m/s), schützt Werkstücke und sorgt gleichzeitig für einen stabilen Halt.

     • Kohlenstoffstahlrolle (M): Ultrahohe Verschleißfestigkeit und starke Schlagfestigkeit. Geeignet für schwere Lasten (200–500 kg), Hochfrequenzzyklen (≥1000 Mal/Tag) und raue industrielle Arbeitsbedingungen mit langer Lebensdauer.

  4.2 Auswahl des Betriebsmodus

     • Doppeltwirkend (D): Bidirektional steuerbares Spannen und Lösen mit maximaler Haltekraft. Optimiert für schwere Lasten und hochfrequente Start-Stopp-Arbeitsbedingungen.

     • Federbelastet, doppeltwirkend (B): Automatische Freigabe bei Stromausfall, wobei die Sicherheit der Ausrüstung und des Personals Vorrang hat. Perfekt für gefährliche Stationen und Power-Off-Schutzszenarien.

     • Einfachwirkend (T): Modus Feder ausfahren, Luftkompression einfahren. Energiesparend und kostengünstig, einsetzbar für Stoppszenarien mit geringer Last und niedriger Frequenz.

  4.3 Optionales Hochleistungsfunktionszubehör

     • Verriegelungsmechanismus (-XC102): Automatische Verriegelung nach dem Stoppen, um ein Zurückprallen und Verschieben des Werkstücks zu verhindern, geeignet für Hochgeschwindigkeitsstationen mit geringer Last und Anti-Shift-Stationen.

     • Manuelle Entriegelungsfunktion: Lassen Sie den Hebel bei Stromausfall oder Geräteausfall manuell los, um eine sichere und bequeme Wartung vor Ort zu gewährleisten.

     • Hebelerkennungsschalter: Erkennt den Hebelverlängerungs- und Reset-Status, unterstützt die SPS-Verbindungssteuerung und den automatisierten Verriegelungsbetrieb für intelligente Produktionslinien.

5. Typische Anwendungsszenarien

     • Schwerlast-Palettenförderlinien: Spezialisiert auf das Anhalten, die Transferpositionierung und den Verschiebeschutz von 200–500 kg schweren Werkzeugplatten in der Automobil-, Haushaltsgeräte- und Logistikindustrie und bietet eine stabile Leistung zur Begrenzung schwerer Lasten.

     • Schweiß- und Werkzeugmaschinen-Schwerstationen: Wird für die Schwerlastspannung von Schweißvorrichtungen, die Be- und Entladebegrenzung von Werkzeugmaschinen und die Positionierung schwerer Formen verwendet. Die Pufferstruktur widersteht starken Stößen und verhindert die Erosion der Schweißschlacke.

     • Automatisierte Lager- und Transfersysteme: Wird für das stereoskopische Anhalten von Lagerpaletten, die Andockpositionierung von AGVs und die Begrenzung von Schwerlast-Kippmechanismen verwendet und zeichnet sich durch stabile Bewegung und zuverlässige Signalrückmeldung aus.

     • Hochgeschwindigkeits-Hochleistungsförderlinien: Geeignet zum Stoppen schwerer Werkstücke mit hoher Geschwindigkeit (≤ 0,8 m/s) auf Rollen- und Bandförderstrecken. Der einstellbare hydraulische Puffer sorgt für einen sanften und stoßfreien Stoppvorgang.

6. 3-stufige Schnellauswahlanleitung

     1. Auswahl der Bohrungsgröße: Bohrung entsprechend Werkstückgewicht und Fördergeschwindigkeit auswählen. Befolgen Sie den Sicherheitsstandard: theoretische Bremskraft ≥ tatsächliche Last × 2. φ50 für Last unter 200 kg, φ63 für Last von 200–350 kg, φ80 für Last über 350 kg.

     2. Auswahl des Rollenmaterials: Wählen Sie die Harzwalze (L) für Szenarien mit geringer Last und hoher Geschwindigkeit; Wählen Sie eine Karbonstahlrolle (M) für Szenarien mit hoher Belastung und hoher Zyklenfrequenz.

     3. Auswahl der funktionalen Konfiguration: Wählen Sie doppeltwirkend (D) + Karbonstahlrolle für schwere Lasten und hochfrequente Arbeitsbedingungen; Sperrmechanismus (-XC102) für Anti-Rebound-Anforderungen hinzufügen; Nehmen Sie den federbelasteten Typ (B) für Sicherheitsprioritätsstationen an.

Zusammenfassung in einem Satz

     Der verbesserte Hochleistungs-Stopperzylinder der SOLH RS2H-Serie zeichnet sich durch eine um 30 % höhere Bremskraft, eine leichte, kompakte Struktur, einen einstellbaren hydraulischen Puffer und Doppelrollenoptionen aus und bietet hochstabile, stoßfeste und wartungsfreundliche professionelle Stopplösungen für automatisierte Schwerlastförderlinien von 50–500 kg.
