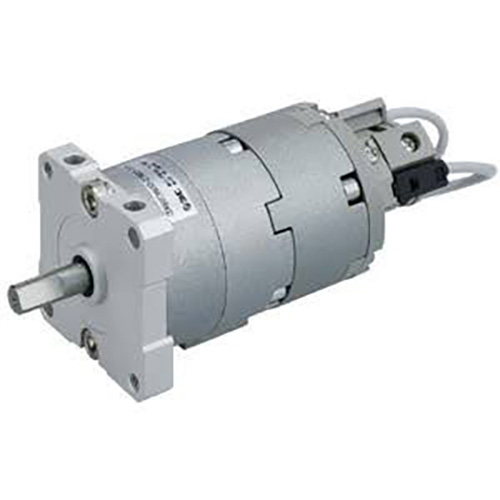

Frei montierter Flügelrad-Drehantrieb der Serie CRBU2

Marke: SOLH von Richge Technology

Produktpositionierung und zentrale Strukturmerkmale

     Bei der SOLH CRBU2-Serie handelt es sich um Mini-Schwenkflügelzylinder, die für Präzisionsdrehstationen mit begrenztem Platzangebot entwickelt wurden und sich durch eine freie Montage in mehrere Richtungen, ein ultradünnes, leichtes Gehäuse, kein Getriebespiel und einen großen Schwenkwinkel auszeichnen. Verfügbare Bohrungsgrößen: 10/15/20/30/40, mit Einzel-/Doppelflügel-Optionen, um verschiedene Anforderungen an das Drehen bei geringer Last zu erfüllen.

 1. Kern-Design-Highlights

     -- Flügelrad-Direktantrieb (S-Einzelflügel/D-Doppelflügel): Kein Zahnradgetriebe, kein Spiel, sanfte Rotation und äußerst präzise Positionierung

     - Vollständig frei montierbarer zylindrischer Umriss: Oben/unten/links/rechts/axial montierbar ohne zusätzliche Montagehalterungen; 12 % leichter als CRB2 für eine dichte, kompakte Geräteanordnung

     - Vollständiger Schwenkwinkelbereich: Einzelflügel 90°/180°/270°; Doppelflügel 90°/100°, max. Einzelflügelschwenkung bis zu 270°

     -- Duale Rohranordnung: Standard-Seitenanschluss (kein Suffix) / Axialanschluss (Suffix E) zur Anpassung an verschiedene Rohrleitungsführungslayouts

     -- Erweiterbare Funktionsmodule: Optionale W-Winkelverstelleinheit und integrierter Magnetring für die Installation von Magnetschaltern; Keine radial hervorstehenden Teile, um Platz im Schrank zu sparen

     - Premium-Dichtungssystem mit geringer Leckage: Spezielle Verbunddichtung mit integriertem Positionierungsanschlag, extrem geringer interner Leckage, ölfreier Betrieb, geeignet für saubere Produktionsumgebungen

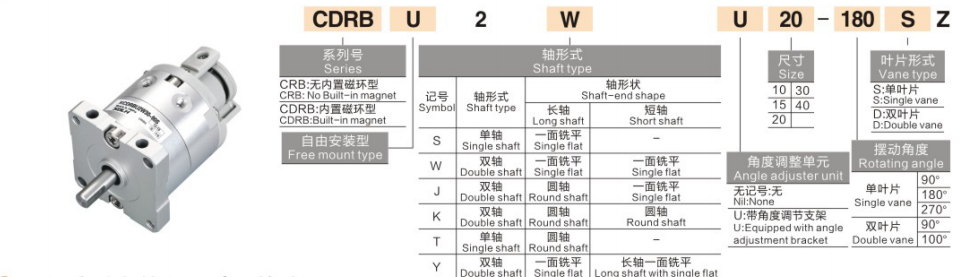

Vollständige Modellbenennungsregel

  1. Modellbeispiel: CRBU2WU20-180SE-M9BW

 2. Referenzbeispiele für Standardbestellungen

     -- Standard-Einzelflügel-Seitenanschluss: CRBU2-20-180S

     -- Mit Winkelverstellung + Doppelflügel: CRBU2W30-90D

     -- Axialer Anschluss + Magnetschalter: CRBU2-15-270SE-M9B

Standardmäßige universelle technische Spezifikationen (Testdruck: 0,5 MPa)

  1. Allgemeine Leistungsparameter

     - Betriebsdruckbereich: Größe 10/15: 0,2–0,7 MPa; Größe 20/30/40: 0,15–1,0 MPa

     -- Betriebsumgebungstemperatur: 5 ~ 60℃ (keine Vereisung in den Luftleitungen)

     - Winkelwiederholpositionierungsgenauigkeit: ±0,01°, spielfreie stabile Rotation

     -- Eingebauter Puffer: Keiner; Externer Stoßdämpfer separat konfigurierbar

     -- Zulässige kinetische Aufprallenergie: 0,00015 ~ 0,04 J (steigt proportional mit der Bohrungsgröße)

     -- Schmierungsanforderung: Werkseitig vorgefettete, ölfreie Ausführung

  2. Theoretische Ausgangsdrehmomenttabelle (Einheit: N·m bei 0,5 MPa)

  3. Gewichts- und Gesamtabmessungsreferenz (180°-Spezifikation)

Kern-Wettbewerbsvorteile

  1. Die freie Montage in mehrere Richtungen spart Platz

     -- Zylindrischer glatter Körper kann mit Schrauben auf jeder Oberfläche ohne Halterungen befestigt werden; 12 % leichteres Gehäuse, die optimale Wahl für hochkompakte integrierte Geräterahmen

  2. Spielfreie, ultrapräzise Winkelpositionierung

     - Direkter Flügelradantrieb eliminiert Zahneingriffsspiel, extrem gleichmäßige Drehung mit einer Wiederholgenauigkeit von ±0,01° für streng präzise Winkelkontrollstationen

  3. Großer einstellbarer Schwenkbereich mit optionaler Stoppeinheit

     - Einzelflügel, maximaler Schwenkbereich von 270°; Das W-Winkeleinstellmodul ermöglicht eine stufenlose Einstellung des Hubs von 0 bis 240° und eine praktische Feinabstimmung des Winkels an mehreren Stationen

  4. Doppelflügel liefert doppeltes Drehmoment bei identischem Umriss

     - Gleiche Außenabmessungen, das D-Doppelflügelmodell bietet das doppelte Drehmoment des S-Einzelflügelmodells, um höhere Rotationslasten zu bewältigen

  5. Ölfreie Dichtungsstruktur mit langer Lebensdauer

     -- Reibungsarme Verbunddichtung, Lebensdauer über 5 Millionen Schaltzyklen, kompatibel mit normalen Werkstatt- und staubfreien, sauberen Produktionslinien

Montagemethoden und typische industrielle Anwendungen

  1. Zwei Hauptmontageformen

     -- Direkte Körpermontage: Schrauben rasten auf jeder zylindrischen Oberfläche ein, axiale/radiale Installation möglich, schnelle Demontage und Austausch

     - Kombinierte Montage der Hilfsflachplatte: Horizontale oder vertikale Befestigung über die Montageplatte, ideal für Roboter-Endeffektoren, verdeckte Installation an der Geräteseite und oben

  2. Typische Anwendungsszenarien

     -- 3C Electronics Automation: Mini-Komponentendrehen, Kamera-Rotationspositionierung, Vorrichtungswinkelumschaltung, Rotationsindizierung der Inspektionsstation

     -- Präzisionsmontagelinien: Drehmechanismus zum Anziehen der Schrauben, Einstellung des Crimpwinkels der Anschlüsse, leichte Werkstückdrehung um 180°

     -- Verpackungsmaschinen: Rotation der Materialleitbleche, Feinabstimmung des Etikettenanbringungswinkels, Kurzhub-Rotationsvorschub

     - Allgemeine Automatisierungsausrüstung: Türdrehschalter für Geräte, Schalten von Produktionsstationen, hochfrequente Hin- und Herbewegung bei geringer Last

Auswahlvergleich: CRBU2-Drehantrieb mit freier Montage vs. CRB2-Drehantrieb mit Standardmontage

3-Schritte-Schnellauswahlhilfe

  1. Auswahl der Bohrungsgröße basierend auf der Drehmomentbelastung

     -- Berechnen Sie das tatsächliche Arbeitsdrehmoment und wählen Sie ein Modell mit einer Drehmomentsicherheitsmarge von 50 % aus:

     -- 10 ≤0,13 N·m / 15 ≤0,33 N·m / 20 ≤0,82 N·m / 30 ≤2,06 N·m / 40 ≤3,92 N·m

  2. Auswahl des Flügeltyps

     -- Leichte Last mit niedrigem Drehmoment → S Einzelflügel; Hohe, schwere Drehlast → D-Doppelflügel (doppelte Drehmomentabgabe)

  3. Konfigurationsabgleich

     - Winkel-Feinabstimmung erforderlich: Suffix W Winkeleinstelleinheit hinzufügen (0~240° stufenlos einstellbar)

     - Rückmeldung des SPS-Positionssignals: Rüsten Sie den Magnetschalter M9B/M9BW aus, um die Drehbegrenzung in zwei Richtungen zu erkennen

     - Anforderungen an die Rohrleitungsführung: Leerzeichen für Standard-Seitenanschluss, Suffix E für axialen zentralen Luftanschluss

Zusammenfassung in einem Satz

     Der frei montierte Flügeldrehzylinder SOLH CRBU2 verfügt über eine halterungsfreie, willkürliche Installation, eine spielfreie ±0,01°-Präzision, zwei Einzel-/Doppelflügel-Drehmomentoptionen und eine seitliche/axiale Luftanschlussanordnung, mit optionalem W-Winkeleinsteller und M9BW-Magnetschalter, eine leichte, kompakte Lösung für 3C, Präzisionsmontage und Verpackung von Leichtlast-Drehwendestationen.
