Flügelrad-Drehantrieb der Serie CRB1 / CRB2

Flügelrad-Drehantrieb der Serie CRB1 / CRB2 (SOLH austauschbar)

Marke: SOLH von Richge Technology

Produktpositionierung und Serienkernunterschied

     SOLH CRB1 und CRB2 sind Drehflügel-Schwenkzylinder, die von Einzel-/Doppelflügeln angetrieben werden. Da sie kein Zahneingriffsspiel haben, zeichnen sie sich durch ein ultrakompaktes Gehäuse, eine geringe Rotationsträgheit und eine ultraschnelle Reaktion aus.

     - CRB2 (kleine Serie): Bohrung 10–40 mm für leichte Last und enge Platzverhältnisse, kompaktes, leichtes Design

     -- CRB1 (große Serie): Bohrung 50–100 mm für schwere Last und hohes Drehmoment, volle Lagerunterstützung mit hervorragender Schlagfestigkeit

     Maximaler Schwenkwinkel mit Einzelflügel bis zu 270°/280°, Doppelflügel mit max. 90°/100°. Wird häufig für schnelle Rotationsdreh-, Indexierungs- und Positionierungsautomatisierungsstationen verwendet.

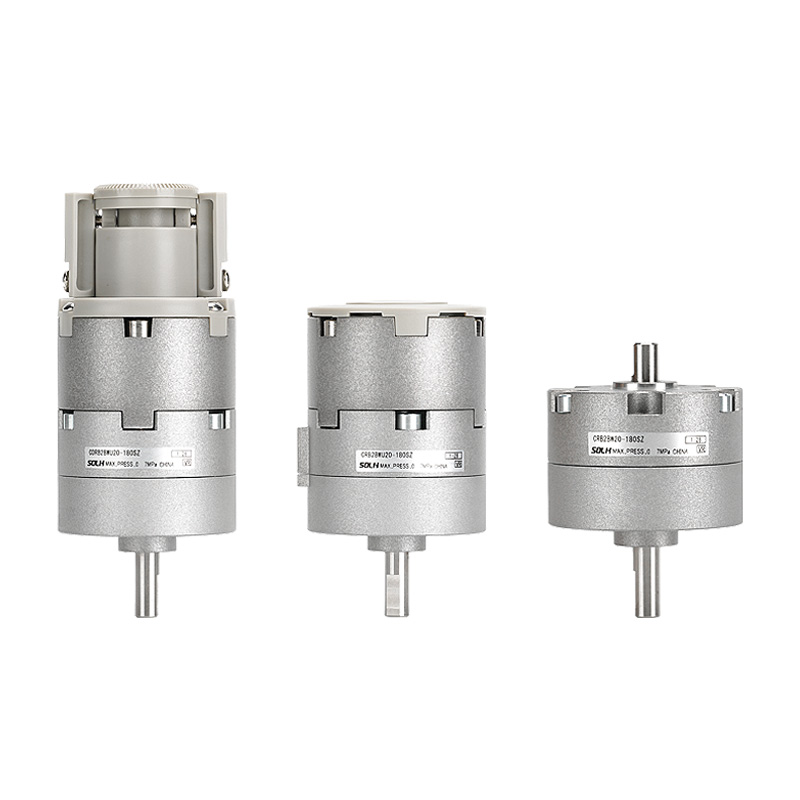

  1. CRB2 Kleine Standardserie

     -- Bohrungsgrößen: 10, 15, 20, 30, 40 mm

     -- Flügeloptionen: S-Einzelflügel / D-Doppelflügel

     -- Schwenkwinkel: Einzelflügel 90°/180°/270°; Doppelflügel 90°/100°

     -- Kernvorteile: Ultrakompakt, leicht, niedriger Startdruck, seitlicher/axialer Doppelanschluss, optionaler Winkeleinsteller und Magnetschalter

     -- Anwendungen: Hochgeschwindigkeitsrotation bei geringer Last, Ausrüstung auf engstem Raum, 3C-Elektronik, Verpackung, Miniaturautomatisierung

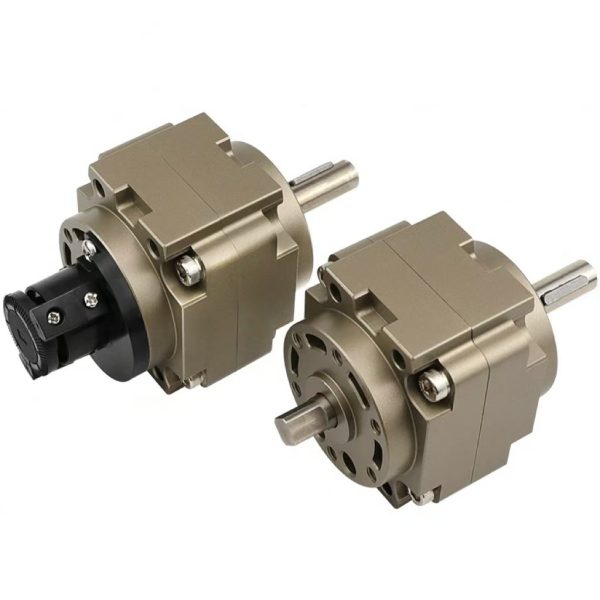

  2. CRB1 Große Hochleistungsserie

     -- Bohrungsgrößen: 50, 63, 80, 100 mm

     -- Flügeloptionen: S-Einzelflügel / D-Doppelflügel

     -- Schwenkwinkel: Einzelflügel 90°/180°/270°/280°; Doppelflügel 90°/100°

     -- Kernvorteile: Hohes Ausgangsdrehmoment, hohe Tragfähigkeit, volle Lagerunterstützung, stoßfest, lange Lebensdauer

     -- Anwendungen: Wenden schwerer Werkstücke, großflächiges Indexieren, schwere Drehvorrichtungen, Montagelinien in der Schwerindustrie

Technische Spezifikationen des Universal Core

  1. Allgemeine Standardparameter

  2. Theoretisches Ausgangsdrehmoment bei 0,5 MPa (Kernauswahlindex)

   2.1 CRB2 Drehmomenttabelle

   2.2 CRB1 Drehmomenttabelle

 3 Zulässige radiale und axiale Lastreferenz

     -- CRB2-20: Radial 120 N, Axial 80 N

     -- CRB1-50: Radial 245 N, Axial 196 N

     -- CRB1-100: Radial 588N, Axial 490N

Interne Struktur und Flügel-Funktionsprinzip

  1. Hauptkomponenten: Zylinderkörper, Einzel-/Doppeldrehschieber, Abtriebswelle, Dichtungsbaugruppe, Endgummipuffer, Winkeleinstellschrauben

  2. Arbeitslogik: Druckluft tritt in eine Kammer ein, um den Flügel so anzutreiben, dass er sich um die zentrale Welle dreht, während die gegenüberliegende Kammer entlüftet.

     -- Doppelflügel: Drehmoment verdoppelt, begrenzter Schwenkwinkel ≤100°

     -- Einzelflügel: Größerer Schwenkbereich bis zu 270°

  3. Einzigartige Kernvorteile

     - Keine Zahnrad- und Zahnstangenstruktur, kein Spiel, sanfte, geräuschlose Drehung ohne Stoßvibrationen

     -- Ultrakompakte Bauform, geringe Rotationsträgheit, ultraschnelle Reaktion (90°-Rotation < 0,1 s)

    -- Optionale hohle Durchgangswelle, praktisch für die interne Verlegung von Schläuchen und Kabeln

     -- Feinabstimmungsschrauben mit zwei Enden für die Hubbegrenzung; Einzelflügel einstellbar 0~270°, Doppelflügel 0~90°

Vollständige Modellcodierungsregeln

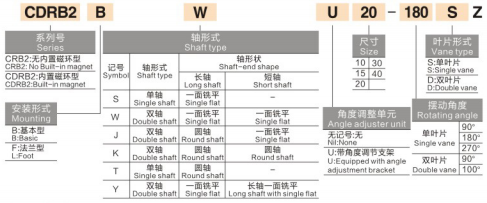

  1. CRB2-Modellbeispiel: CRB2BW20-180SZ

     -- CRB2 = Kleine Flügelzellen-Drehantriebsserie

     -- B = Einfache Flanschmontage; L = Fußhalterungsmontage

     -- W = Doppelt verlängerter Schaft; leer = Einzelwelle

     -- 20 = Bohrungsgröße (10/15/20/30/40)

     -- 180 = Schwenkwinkel (90/180/270)

     -- S = Einzelflügel; D = Doppelflügel

     -- Z = Ausgestattet mit Winkeleinstelleinheit; leer = Standard ohne Einsteller

          Präfix CDRB2 = Eingebauter Magnetring für die Installation von Magnetschaltern

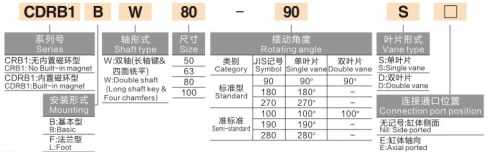

  2. CRB1-Modellbeispiel: CRB1BW50-90D

     -- CRB1 = Große Hochleistungs-Drehflügelserie

     -- B = Grundhalterung; W = Doppelwelle

     -- 50 = Bohrungsgröße (50/63/80/100)

     -- 90 = Schwenkwinkel (90/180/270/280)

     -- D = Doppelflügel; S = Einzelflügel

        Präfix CDRB1 = Modell mit integriertem Magnetring

Schritt-für-Schritt-Anleitung zur Auswahl und industriellen Anwendungen

  1. Auswahlprioritätsregeln

     - Aufteilung von Drehmoment und Abmessungen: Leichte Last, enger Raum → CRB2 (10–40); Schwere Drehung mit hohem Drehmoment → CRB1 (50~100)

     -- Schwenkwinkelanforderung: Drehung über 90° → Einzelflügel S; Maximales Drehmoment innerhalb von 90° → Doppelflügel D

     - Kompromiss zwischen Präzision und Geschwindigkeit: Flügelradtyp ohne Spiel, wiederholte Positionierung ±0,1°, ideal für leichte Hochgeschwindigkeitsanwendungen; Schwere hochpräzise Lagerlasten bevorzugen MSQ-Zahnstangen-Ritzel-Drehtisch

     -- Funktionsoptionen: Feinwinkelbegrenzung erforderlich – Suffix Z-Winkeleinstelleinheit auswählen; SPS-Positionsrückmeldung erforderlich – wählen Sie das magnetisch integrierte Modell CDRB

  2. Typische Anwendungsszenarien

     - Linien für leichte Beanspruchung: Umdrehen von elektronischen Bauteilen, Drehen von Etiketten, Festziehen von Flaschenverschlüssen, Sortieren von Miniaturmaterialien

     -- Hochleistungsstationen: Großes Werkstück um 90°/180° umdrehbar, Indexierung am Fließband, schwere Drehspannvorrichtungen

     -- Allgemeine Industrien: Verpackung, Druck, Lebensmittelverarbeitung, vollautomatische Drehpositionierungsstationen

Leistungsvergleich: CRB Vane VS MSQ Rack & Pinion Rotationsaktuator

Ein Satz

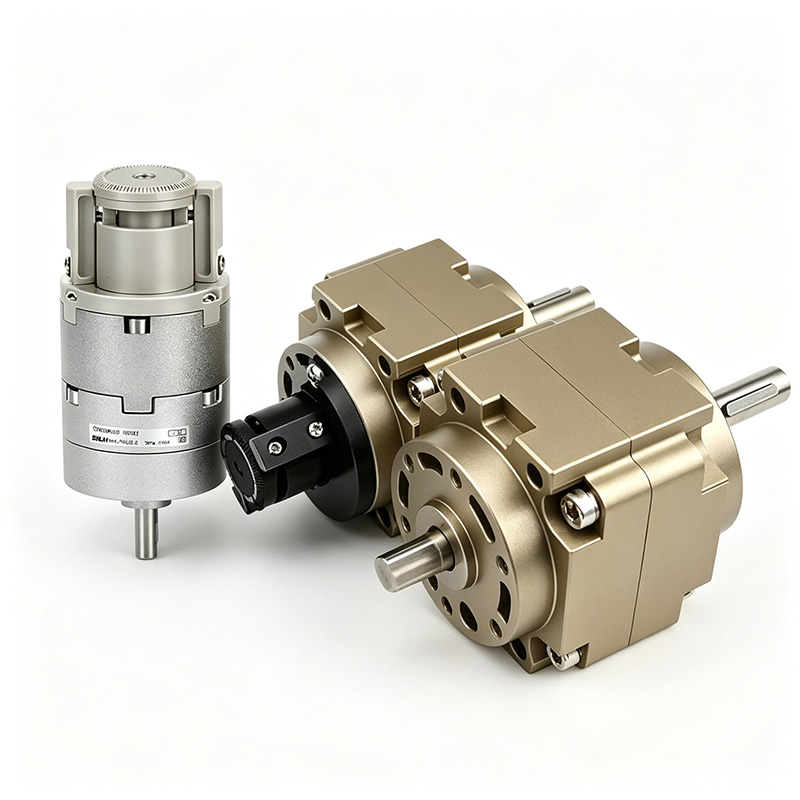

     Zusammenfassung: Die kleinen Flügelrad-Drehantriebe CRB2 für leichte Beanspruchung und CRB1 für schwere Beanspruchung verfügen über einen spielfreien Einzel-/Doppelflügelantrieb mit optionaler Winkeleinstellung und Magnetschalter. Die Variante CDRB zeichnet sich durch eine schnelle Rotation mit geringer Trägheit und einem Drehmoment von 0,05 bis 24 N·m aus und eignet sich perfekt für schnelles Wenden, Indexieren und Drehspannen in Automatisierungslinien für Elektronik, Verpackung und schwere Montage.
