Anschlagzylinder mit fester Höhe der TWQ-Serie | Kompakter Stoppzylinder für leichte und mittlere Beanspruchung

Marke: SOLH von Richge Technology

1. Produktübersicht und grundlegende Strukturmerkmale

     Die SOLH TWQ-Serie ist ein Stopperzylinder mit fester Montagehöhe, der für leichte und mittelschwere automatisierte Förderlinien optimiert ist. Es verfügt über eine kompakte Gehäusestruktur, vier optionale Stangenendentypen, die Möglichkeit eines hydraulischen Puffers und eine optionale mechanische Selbsthemmungsfunktion. Der TWQ-Zylinder eignet sich zum Stoppen von Paletten und Werkzeugen mit 10 bis 150 kg, zur Stationsbegrenzung und zur Transferpositionierung und dient als kostengünstige Standardlösung für Automatisierungsszenarien mit leichter und mittlerer Last.

 1.1 Ausführung mit fester Montagehöhe

     Das integrierte Gehäuse mit fester Höhe gewährleistet eine schnelle und einfache Installation mit hoher Wiederholgenauigkeit bei der Positionierung. Es passt perfekt zu standardisierten Förderstationslayouts, eliminiert Höhenanpassungsverfahren und verbessert die Einsatzeffizienz vor Ort.

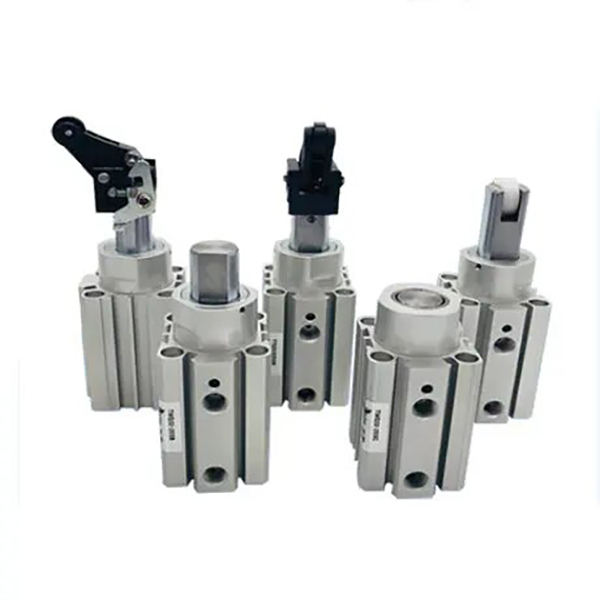

 1.2 Vier vielseitige Stangenendentypen (Kernvorteil)

     • B-Typ mit flacher Stange: Die verdrehsichere, flache Kolbenstangenstruktur sorgt für eine stabile Bremsleistung und einen starken Widerstand gegen exzentrische Lasten und sorgt für eine genaue Positionierung unter seitlichen Kraftbedingungen.

     • C Rundstabtyp: Verdickte, massive, runde Kolbenstange mit erhöhter Schlagfestigkeit, speziell entwickelt für Arbeitsbedingungen mit großer Querkraft und präzisen Anforderungen an die Werkzeugpositionierung.

     • R-Rollenhebeltyp: Die Hebel- und Rollkontaktstruktur minimiert den Stoppstoß durch sanfte Rollbewegung, ideal für den Betrieb einer kontinuierlichen Förderlinie mit hoher Geschwindigkeit.

     • K Typ mit einstellbarem Pufferhebel: Der eingebaute, einstellbare hydraulische Puffer ermöglicht die freie Einstellung des Dämpfungswiderstands zur Anpassung an Werkstücke mit unterschiedlichem Gewicht und unterschiedlicher Fördergeschwindigkeit, wodurch ein optimaler Soft-Stopp-Effekt für variable Arbeitsbedingungen erzielt wird.

  1.3 Optionale Selbsthemmungsfunktion (R/K-Version)

     Rollen- und Pufferhebelversionen unterstützen eine optionale mechanische Selbsthemmungsstruktur. Nachdem der Aufprall des Werkstücks gestoppt wurde, verriegelt der Zylinder automatisch den Hebelarm, um ein Zurückprallen und Zurückschieben zu verhindern. Dadurch wird eine Verschiebung des Werkstücks effektiv verhindert und die Stabilität und Konsistenz der Förderstation erheblich verbessert.

 1.4 Kompakte Größe und langlebige Struktur

     Der Zylinderkörper ist hartanodisiert, während die Kolbenstange hartverchromt ist und so eine hervorragende Verschleißfestigkeit und Schlagfestigkeit bietet. Der standardmäßige ölfreie Betrieb passt sich sauberen Produktionsumgebungen und spritzwassergeschützten Schweißszenarien an. Reservierte Sensornuten auf vier Seiten ermöglichen die Installation von Magnetschaltern ohne strukturelle Beeinträchtigungen für eine flexible Anordnung.

  1.5 Verschiedene Betriebsmodi

     Der optionale doppeltwirkende Standardmodus und der einfachwirkende Modus (Feder ausfahren/Feder einfahren) decken automatisches Radfahren, Abschaltschutz und vorübergehende Stoppanforderungen ab und passen zu verschiedenen industriellen Steuerungslogiken.

2. Vollständige Modellbenennungsregeln und Bestellbeispiele

  1. Typische Modellbeispiele: TWQ32-20SB, TWQ50-30RK-F

 2. Beispiele für Standardbestellungen

     • Standard-Flachstangenmodell: TWQ32-20SB (ø32 Bohrung, 20 mm Hub, flaches Säulenstangenende, Gummipuffer)

     • Selbstsicherndes, einstellbares Puffermodell: TWQ50-30RK-F (ø50 Bohrung, 30 mm Hub, einstellbarer hydraulischer Pufferhebel, mit Selbsthemmungsfunktion)

3. Allgemeine technische Parameter (20℃, 0,5 MPa Standardbedingung)

  3.1 Grundlegende Spezifikationen

     • Betriebsmodus: Doppeltwirkend, einfachwirkend (Feder ausfahrend / Feder einfahrend)

     • Arbeitsdruckbereich: 0,05~1,0 MPa; Prüfdruck: 1,5 MPa

     • Umgebungstemperatur: -10℃~60℃ (eisfreie Umgebung)

     • Pufferkonfiguration: S = Doppelend-Gummipuffer; K = Einstellbarer Hydraulikpuffer + beidseitiger Gummipuffer

     • Schmiermodus: Ölfreier Betrieb

     • Installationsmethode: Standardmäßige Flanschmontage mit fester Höhe

 3.2 Standard-Bohrungs- und Hubkombination

  3.3 Theoretische Stoppkraft (Einheit: N bei 0,5 MPa)

  3.4 Produktgewicht (Einheit: kg bei Standardhub)

4. Grundlegende Konfigurations- und Auswahlrichtlinien

  4.1 Auswahl des Stangenendetyps

     • B-Flachsäulentyp (empfohlen): Verdrehsicheres und hochstabiles Design, geeignet für leichte Lasten (10–80 kg) und Betrieb bei niedriger Geschwindigkeit (≤ 0,3 m/s) ohne offensichtliche seitliche Stöße.

     • C Runder Säulentyp: Verdickte Stabstruktur mit starker Schlagfestigkeit, ideal für Werkzeugpositionierungsszenarien mit großer seitlicher Kraft.

     • R-Rollenhebeltyp: Geringe Stoß- und Laufleistung, perfekt für Förderstrecken mit hoher Geschwindigkeit (≤ 0,5 m/s) und leichter bis mittlerer Last (30–100 kg).

     • K Typ mit einstellbarem Pufferhebel: Anpassbare Dämpfung und überlegene Schlagfestigkeit, ausgelegt für mittlere Lasten (50–150 kg), hochfrequente Start-Stopp-Frequenzen und Arbeitsbedingungen mit instabiler Geschwindigkeit.

  4.2 Auswahl der Selbsthemmungsfunktion

     • F Selbsthemmender Typ (empfohlen für Autolinien): Nur für R/K-Hebelversionen verfügbar. Verhindert das Zurückprallen des Werkstücks und die Verschiebung der Station und verbessert so die Stabilität des Dauerbetriebs automatisierter Linien erheblich.

     • Nicht verriegelnder Typ: Kostengünstige Lösung für Szenarien mit geringem Rückstoß und manuellem Rückstellvorgang, nicht empfohlen für vollautomatische Produktionslinien.

  4.3 Auswahl des Betriebsmodus

     • Doppeltwirkend: Maximale Bremskraft mit bidirektional steuerbarer Wirkung, geeignet für hochfrequente und vollautomatische Steuerungsszenarien.

     • Einfachwirkend (Feder ausfahrend): Wird automatisch erweitert, um Werkstücke nach einem Stromausfall zu stoppen, wobei der Sicherheit gefährlicher Stationen und Abschaltschutzanwendungen Vorrang eingeräumt wird.

     • Einfachwirkend (Federrückzug): Stoppt bei Luftzufuhr und löst sich automatisch, wenn der Strom abgeschaltet wird. Geeignet für normalerweise offene Förderlinien und vorübergehende Stoppaufgaben.

5. Typische Anwendungsszenarien

     • Leichte und mittelschwere Förderlinien: Wird zum Stoppen, Begrenzen und Transferpositionieren von 10–150 kg schweren Paletten und Werkzeugplatten in der Elektronik-, Haushaltsgeräte- und Lebensmittelindustrie verwendet.

     • Hochgeschwindigkeits-Materialtransportlinien: Die R/K-Hebelstruktur gewährleistet ein sanftes, stoßfreies Stoppen von Werkstücken mit geringer Last und hoher Geschwindigkeit (≤ 0,5 m/s) auf Rollen- und Bandförderern.

     • Automatisierte Ausrüstungsstationen: Kompaktes Gehäuse für einfache Installation, weit verbreitet für die Be- und Entladebegrenzung von Werkzeugmaschinen, die Montagestationspositionierung und das Stoppen von Inspektionsstationen.

     • Verpackungs- und Logistiklinien: Ideal zum Anhalten von Kartons und Materialkisten, zum Blockieren von Divergenzstationen und zur Stapelpositionierung, mit hoher Kostenleistung und geringem Wartungsaufwand.

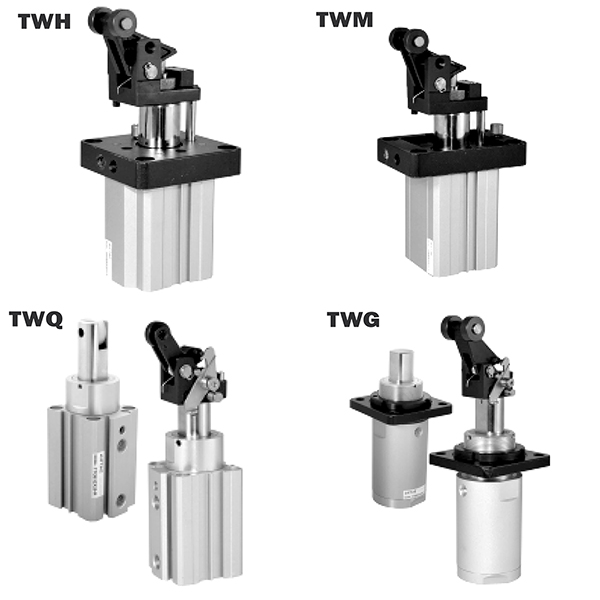

6. Schneller Vergleich der Serien TWQ und TWH/TWM

7. 3-stufige Schnellauswahlanleitung

     1. Auswahl der Bohrungsgröße: Wählen Sie die Bohrung entsprechend dem Werkstückgewicht mit einem Sicherheitsfaktor von 200 % (theoretische Haltekraft ≥ tatsächliche Last × 2). Wählen Sie φ25/φ32 für eine Last unter 80 kg; Wählen Sie φ40/φ50 für eine Last von 80–150 kg.

     2. Auswahl des Stangenendes und Puffers: Verwenden Sie B-Flachstange + S-Gummipuffer für Szenarien mit geringer Last und niedriger Geschwindigkeit; Wählen Sie den R-Rollentyp für Hochgeschwindigkeitsstrecken mit geringer Last. Wählen Sie den einstellbaren Puffertyp K für Arbeitsbedingungen mit mittlerer Last und hoher Frequenz.

     3. Auswahl der funktionalen Konfiguration: Equip F Selbsthemmung für automatische Produktionslinien; Wählen Sie den doppelt wirkenden Modus für die zyklische Hochfrequenzsteuerung. Verwenden Sie den einfachwirkenden Federausfahrmodus für Sicherheitsprioritäts- und Abschaltschutzstationen.

Zusammenfassung in einem Satz

     Der Stopperzylinder der SOLH TWQ-Serie mit fester Höhe verfügt über ein kompaktes Design, Kompatibilität mit mehreren Stangenenden und optionale selbsthemmende und einstellbare Pufferfunktionen und bietet kostengünstige, stabile und flexible Stopplösungen für leichte und mittelschwere automatisierte Fördersysteme mit einem Gewicht von 10–150 kg.
