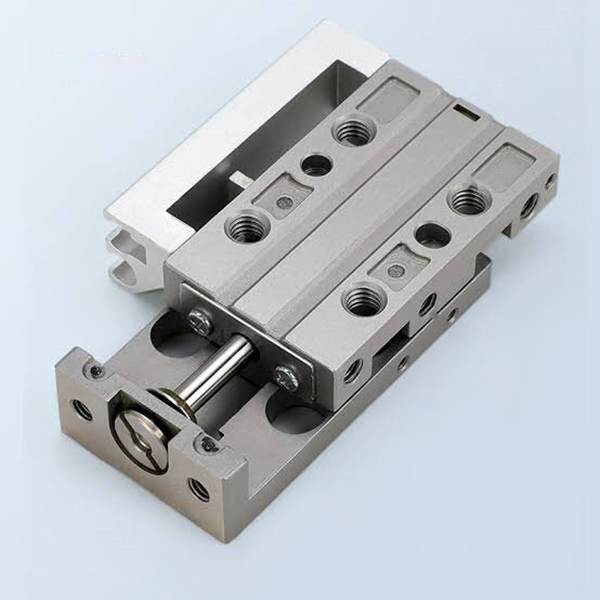

Der ultrakompakte, hochpräzise pneumatische Schiebetisch SOLH MXJ ist mit der MXJ-Serie von SMC austauschbar. Ausgestattet mit einer integrierten Kugellinearführung aus Edelstahl erreicht es eine Parallelitätsgenauigkeit von 0,005 mm und eine Wiederholgenauigkeit von ±0,01 mm. Das ultradünne, leichte Gehäuse unterstützt die dreiseitige Montage oben, unten und seitlich und ist 30–50 % kleiner als MXQ-Schiebetische. Bohrungsgrößen φ4,5–16 mm, ausgestattet mit zweiseitigen Gummipuffern und optionalen Metallbegrenzern für einen einstellbaren Hub von 0–5 mm. Das symmetrische Design ermöglicht den Links-Rechts-Austausch von Rohrleitungen und Sensoren und eignet sich für ölfreie, saubere Umgebungen. Geeignet für stabile Hochfrequenz-Kurzhubbewegungen, weit verbreitet für lineare Bewegungen im Mikrometerbereich bei 3C-Mikrohandhabung, optischer Inspektion, Miniaturmontage und kompakter medizinischer Automatisierungsausrüstung.

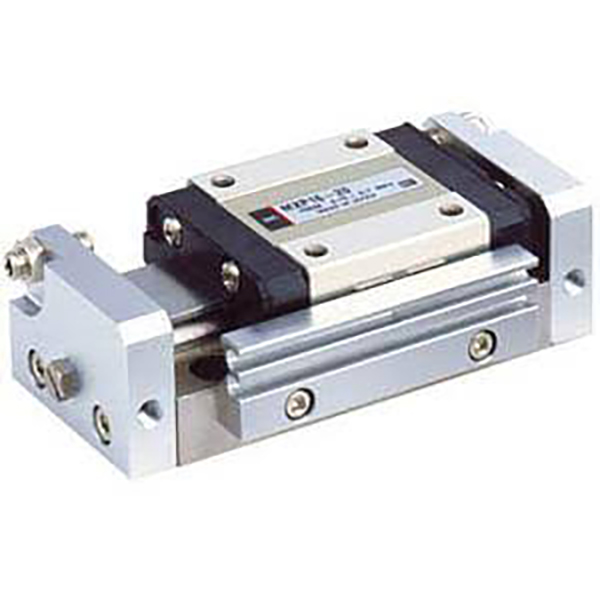

Der hochpräzise pneumatische Schiebetisch SOLH MXP ist mit der MXP-Serie von SMC austauschbar. Es verfügt über ein integriertes Gehäuse aus martensitischem Edelstahl und eine eingebaute Kugellinearführung, wodurch eine Verfahrparallelität von 0,004 mm, ein Rotationsfehler von bis zu ±0,03° und eine Wiederholgenauigkeit von ±0,01 mm erreicht werden. Das ultraschmale, kompakte Gehäuse ist 10 bis 20 % schlanker als MXJ-Modelle und unterstützt die dreiseitige Montage sowie umschaltbare axiale/laterale Leitungen. Bohrungsgrößen φ6~16 mm, ausgestattet mit Standard-Gummipuffern, optionalen Metallbegrenzern und hydraulischen Puffern für φ8 und höher. Es unterstützt eine ölfreie, saubere Umgebung und eine stabile Hochfrequenz-Hin- und Herbewegung. Ideal für Automatisierungsstationen auf engstem Raum, die höchste Bewegungspräzision erfordern, wie z. B. optische Inspektion, Chip-Bonding, Mikrokomponentenmontage und hochwertige medizinische Geräte.

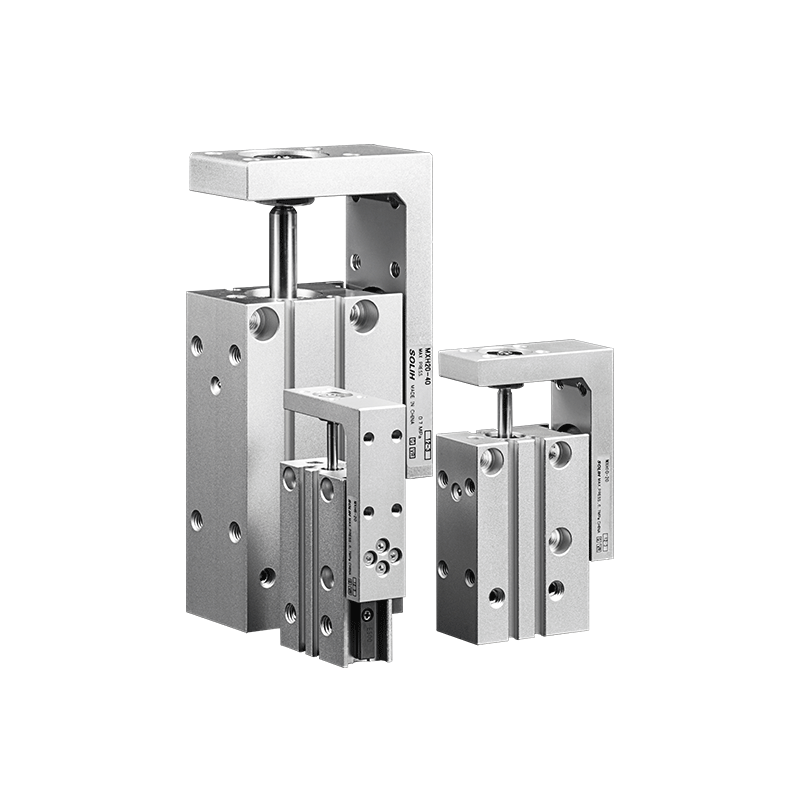

Der schmale, kompakte pneumatische Schiebetisch SOLH MXH ist mit der MXH-Serie von SMC austauschbar. Angetrieben durch Doppelkolben und ausgestattet mit einer umlaufenden Kugelführungsschiene verfügt es über ein ultraschmales Gehäuse, das für eine dichte Anordnung nebeneinander geeignet ist. Er zeichnet sich durch eine hervorragende Versatz- und Torsionsfestigkeit mit einem zulässigen Drehmoment aus, das etwa dem Sechsfachen herkömmlicher MXU-Schlitten entspricht, einer Wiederholpositionierungsgenauigkeit von ±0,02 mm und einem maximalen Standardhub von bis zu 60 mm. Es unterstützt die Montage in 4 Richtungen und die Verrohrung an 3 Seiten, verfügt über einen eingebauten Magneten, der mit verschiedenen Magnetschaltern kompatibel ist, Gummipuffer an zwei Enden und ermöglicht einen kontinuierlichen ölfreien Betrieb. Bohrungsgrößen φ6~20mm, weit verbreitet für mittelpräzise Langhub-Hochfrequenzübertragung von 3C-Komponenten und kleinen Kunststoffteilen unter freitragender oder einseitiger Belastung in Automatisierungsgeräten mit begrenztem Platzangebot.

Der hochsteife integrierte pneumatische Schiebetisch SOLH MXS ist vollständig mit der MXS-Serie von SMC austauschbar. Er verfügt über einen Doppelkolbenantrieb und vorgespannte Kreuzrollenführungsschienen für eine spielfreie Bewegung und liefert die doppelte Schubkraft von Einzelzylinderschlitten mit derselben Bohrung und eine wiederholbare Positionierungsgenauigkeit von bis zu ±0,01 mm. Die ultradünne integrierte Struktur spart 30–50 % Bauraum im Vergleich zu geteilten Zylindern plus externen Führungssätzen. Eine dreiseitige Montage mit Positionierungsstiftlöchern (unten, seitlich und axial) wird unterstützt. Bohrungsgrößen φ6~25mm mit Standardhüben 10~150mm, optionale Hubeinsteller 0~5mm. Der eingebaute Magnet passt auf Magnetschalter und ermöglicht einen ölfreien Betrieb. Wird häufig für hochsteife, hochpräzise lineare Übertragungen in Halbleiter-, 3C-Präzisionsmontage- und Ausrichtungsstationen für optische Komponenten verwendet.

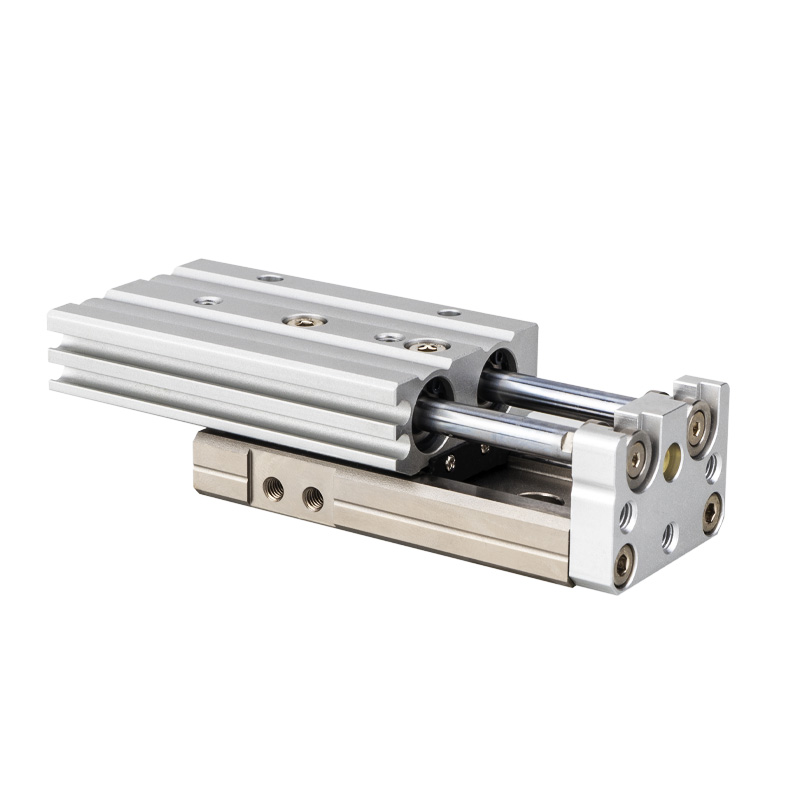

Der wirtschaftliche pneumatische Schiebetisch SOLH MXQ ist mit der MXQ-Serie von SMC austauschbar. Es verfügt über einen Doppelkolbenantrieb und eine nicht vorgespannte Kugelumlaufführungsschiene, die als ultradünne, leichte integrierte Einheit mit geringerer Höhe und geringerem Gewicht als MXS gebaut ist und eine Wiederholpositionierungsgenauigkeit von ±0,02 mm erreicht. Eine dreiseitige Montage mit Positionierungsstiftlöchern (unten, seitlich und axial) ist möglich. Bohrungsgrößen φ6~25mm, Standardhübe 10~150mm, optionale Hubeinsteller 0~5mm. Der eingebaute Magnet passt auf Magnetschalter und unterstützt den ölfreien Betrieb. Als kostengünstiger Basis-Linearaktuator eignet er sich für budgetsensible Projekte und wird häufig für die Hochfrequenzübertragung von kleinen Elektronik- und Kunststoffteilen mit geringer Last sowie für automatisierte Montagelinien mit Standardgenauigkeit eingesetzt.

Der ultradünne, hochsteife pneumatische Schiebetisch SOLH Richge MXF ist mit der MXF-Serie von SMC austauschbar. Der Zylinder und die Kreuzrollenführung sind parallel angeordnet, wobei die Gehäusehöhe im Vergleich zu gleichwertigen MXS-Modellen um 40 % reduziert ist, ideal für Automatisierungsgeräte mit begrenztem vertikalen Spielraum. Es unterstützt die Doppelmontage oben und unten mit Positionierungsstiftlöchern, einer wiederholbaren Positionierungsgenauigkeit von ±0,02 mm, Bohrungsgrößen φ8~20 mm und einem maximalen Standardhub von 100 mm. Standardmäßig mit doppelseitigen Polyurethanpuffern, optionalen X10/X11-Hubeinstellern und hydraulischen Puffern ausgestattet. Der eingebaute Magnet funktioniert mit Magnetschaltern und ermöglicht einen ölfreien Langzeitbetrieb. Wird häufig für Langhubübertragungen mittlerer Last verwendet, z. B. für die Handhabung von 3C-Modulen, für Präzisionspressen und für den Stationswechsel.

Der mechanisch verbundene stangenlose Basiszylinder SOLH MY1B ermöglicht eine vollständige Austauschbarkeit mit entsprechenden SMC-Modellen. Ausgestattet mit einem inneren Dichtungsband und einem äußeren staubdichten Band entfällt die äußere Kolbenstange, deren Gesamteinbaulänge nahe am effektiven Hub liegt und im Vergleich zu Spurstangenzylindern mehr als 50 % Bauraum spart. Die Bohrungsgrößen reichen von φ10 bis 100 mm mit einem maximalen Hub von bis zu 5000 mm. Der Schiebetisch ist starr und äußerst biegesteif mit dem Kolben verbunden, was eine direkte Lastaufnahme ohne Hilfsführungen bei leichten Lasten ermöglicht. Eine Verrohrung in vier Richtungen (vorne, hinten, seitlich, unten) ist möglich; Modelle mit einem Durchmesser von 25 bis 40 ermöglichen eine Gewichtsreduzierung von 17 %. Standardmäßig sind eingebaute, einstellbare Luftkissen mit optionalen externen hydraulischen Puffern und Hubeinstellern mit zwei Enden ausgestattet. Vorreservierte Nuten passen auf Magnetschalter der D-M9-Serie und der ölfreie Betrieb wird für saubere Werkstätten unterstützt. Nach Tragfähigkeit klassifiziert: φ10~20 für leichte Beanspruchung, φ25~40 für mittlere bis leichte Beanspruchung, φ50~63 für mittlere Beanspruchung, φ80~100 für schwere Beanspruchung. Weit verbreitet in der Materialförderung über große Entfernungen, bei der automatischen Türbetätigung, beim Verschieben schwerer Werkstücke bei der Bearbeitung und beim Langhub-Positionierungsschieben auf nicht standardmäßigen Automatisierungslinien als wirtschaftliche universelle lineare Antriebslösung.

Der stangenlose Magnetkupplungszylinder SOLH CY3 ist eine verbesserte Version der CY1-Serie mit vollständiger Austauschbarkeit mit SMC-Gegenstücken. Es verfügt über einen berührungslosen magnetischen Synchronantrieb zwischen dem Innenkolben und dem Außenschlitten in einem vollständig geschlossenen Zylinder, um eine Luftleckage und einen kontaminationsfreien Betrieb zu gewährleisten. Die Bohrungsgrößen reichen von φ6 bis φ63 mm mit einem maximalen Hub von bis zu 5000 mm, wodurch der Platzbedarf bei der Installation im Vergleich zu herkömmlichen Zugstangenzylindern um 50 % reduziert wird. Es stehen zwei Varianten zur Verfügung: CY3B-Basistyp, der Endhalterungen und externe Führungen erfordert, um exzentrische Belastung und magnetische Entkopplung zu vermeiden; CY3R-Direktmontageversion, die direkt auf der Gerätebasis befestigt wird, um zusätzlichen Montageraum zu sparen. Die verlängerten verschleißfesten Ringe senken den minimalen Arbeitsdruck auf 0,12 MPa. Standardmäßig sind zweiseitige Gummipuffer vorhanden, und die optionale X160-Hochgeschwindigkeitsversion unterstützt eine maximale Geschwindigkeit von 1500 mm/s. Voreingestellte Steckplätze nehmen D-M9-Magnetschalter zur Positionsrückmeldung auf. Der standardmäßige ölfreie Betrieb eignet sich für staubfreie Werkstätten in der Halbleiter-, Elektronik-, Medizin- und Lebensmittelindustrie. Er bewältigt leichte bis mittlere Lasten von 0,5 kg bis 40 kg für den Werkstücktransport über große Entfernungen, die Betätigung von Schutztüren und kompakte Langhub-Linearbewegungen in der hygienischen Automatisierung.

Die SOLH CY1-Serie ist ein klassischer, wirtschaftlicher stangenloser Zylinder mit Magnetkupplung, der Vorgänger der verbesserten CY3-Serie, der in seinen Abmessungen vollständig mit den Original-CY1-Produkten von SMC austauschbar ist. Es verfügt über einen berührungslosen magnetischen Synchronantrieb und eine vollständig geschlossene Zylinderstruktur ohne Luftleckage, geeignet für ölfreie, saubere Arbeitsumgebungen in der Elektronik-, Medizin- und Lebensmittelindustrie. Die Bohrungsgrößen reichen von φ6 bis 63 mm, der Standardhub bis zu 1000 mm und der maximale verlängerte Hub von 1500 mm bei ausgezeichnetem Preis-Leistungs-Verhältnis. Es stehen fünf Strukturversionen zur Verfügung: CY1B-Basistyp, der externe Führungen und Endhalterungen erfordert; CY1S mit eingebauten Gleitlagern für leichte Lasten ohne zusätzliche Führungen; CY1L-Kugellagertyp für sanfte Hochfrequenz-Hin- und Herbewegung; Hochpräzises CY1H-Modell mit einer wiederholten Positionierungsgenauigkeit von ±0,02 mm; CY1F-Low-Profile-Typ mit 29 % reduzierter Gesamthöhe für engen vertikalen Installationsraum. Der minimale Startdruck beträgt 0,18 MPa, ausgestattet mit standardmäßigen Dual-End-Gummipuffern und optionalen externen Hydraulikpuffern, kompatibel mit D-M9- und D-A9-Magnetschaltern für Positionssignalrückmeldung. Es kostet weniger als die CY3-Serie und dient als kostengünstige Wahl für die konventionelle Automatisierung mit begrenztem Budget, einschließlich Materialtransfer im Reinraum, Antrieb von Schutztüren und Werkstücktransport über mittlere bis lange Distanzen unter leichten bis mittleren Lasten von 0,5 kg bis 40 kg.
