Marke: SOLH von Richge Technology
Bei der SOLH HFZ-Serie handelt es sich um hochsteife Parallelgreifer mit integrierter Rollen-/Kugellinearführung, angetrieben durch einen Doppelkolben- und Zahnstangen-Ritzel-Synchronmechanismus. Vollständig austauschbar mit der SMC MHZ2-Serie.
Drei Bedienvarianten verfügbar:
-- HFZ: Doppeltwirkender Standardtyp
-- HFSZ: Einfachwirkend, stromlos geschlossen (Federklemme, Power-Off-Haltung)
-- HFTZ: Einfachwirkend, normalerweise offen (Federentriegelung, stromlos offen). Geeignet für allgemeine Präzisionsspannungen mit leichter und mittlerer Last, automatisierte Montage und Roboter-Endeffektoranwendungen.
1. Getriebe: Synchronantrieb mit Doppelkolben + Zahnstange und Ritzel. Zwei Backen gewährleisten eine perfekte Parallelbewegung ohne Versatz oder Durchbiegung.
2. Führungssystem: Integrierte Rollen-/Kugellinearführung mit Fixierstiften an der Unterseite, um ein Verschieben zu verhindern. Hervorragende Steifigkeit, hohe Wiederholgenauigkeit und hohe Beständigkeit gegen Versatzlast.
3. Betriebsmodi
-- HFZ Double Acting: Luftversorgung für Öffnen/Schließen, universelle kontinuierliche Produktion
-- HFSZ Einfachwirkend NC: Luftzufuhr öffnet Backen; Federklemmung bei Luftabschaltung (Werkstückhalten im ausgeschalteten Zustand)
-- HFTZ Einfachwirkend NEIN: Luftzufuhr schließt Backen; Die Feder öffnet sich bei Luftabschaltung (automatische Freigabe beim Ausschalten)
4. Konstruktion: Körper aus Aluminiumlegierung, Backen aus Edelstahl, eingebauter Magnetring. Doppelseitige Magnetschalternuten; Mehrere Montageflächen: unten / seitlich / Durchgangsloch.
5. Positionsgenauigkeit: ±0,01 mm (Bohrung 6~25); ±0,02 mm (Bohrung 32–40), stabil bei Hochfrequenzzyklen.

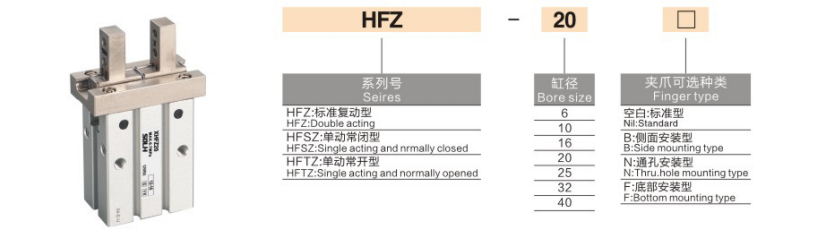

1. Modellbeispiel: HFZ20N-M9BW
|
Segment |
Code |
Definition |
| HFZ / HFSZ / HFTZ |
Seriencode |
HFZ=Doppeltwirkend / HFSZ=Einfachwirkend, normalerweise geschlossen / HFTZ=Einfachwirkend, normalerweise offen |
|
20 |
Bohrungsgröße (mm) |
6,10,16,20,25,32,40 |
| N / B / Leer |
Montagemöglichkeit |
Leer = Standard-Bodengewindeloch / N = Durchgangslochmontage / B = Seitenmontage (speziell für Bohrung 6) |
| -M9B |
Magnetschalter |
M9B (NPN) / M9N (PNP) / M9PStandardkabel 0,5 m; B=1m; L=3m |
| Benutzerdefiniertes Suffix |
Optionales Upgrade |
-X Verlängerte Backe-J Staubdichte Abdeckung-G Hochtemperaturbeständige Dichtung |
2. Standard-Bestellreferenz
HFZ25N-M9BW Bohrung 25, doppeltwirkend, Durchsteckmontage, M9B-Magnetschalter mit 1 m Kabel.
|
Parameterelement |
Standardspezifikation |
| Backenkonfiguration |
2 Backen, rein paralleles lineares Öffnen und Schließen |
| Betriebsmodus |
HFZ (doppeltwirkend) / HFSZ (NC) / HFTZ (NO) |
| Betriebsdruck |
Bohrung 6/10: 0,2–0,7 MPa / Bohrung 16–40: 0,15–0,7 MPa (Optimal: 0,5 MPa) |
| Prüfdruck |
1,0 MPa |
| Umgebungstemperatur |
-20 ~ +70℃ (keine Vereisung in den Rohrleitungen) |
| Positionsgenauigkeit wiederholen |
Bohrung 6~25: ±0,01 mm / Bohrung 32-40: ±0,02 mm |
| Maximale Betriebsfrequenz |
cy Bohrung 6~16:180 cpm / Bohrung 20~40:60~120 cpm |
| Luftanschlussgewinde |
Bohrung 6/10: M3×0,5 / Bohrung 16~40: M5×0,8 |
| Schmierung |
Ölfreier Betrieb; NSF-H1-Fett in Lebensmittelqualität optional |
| Schalterinstallation |
Beidseitige Gleitnuten, kompatibel mit den Serien D-M9□, CMSH, DS1 |
| Montagemöglichkeiten |
Bodengewindebohrung, seitliche Montage, Durchgangsbohrung (N-Typ), Drei-Wege-Befestigung |
|
Bohrung (mm) |
Modell |
Einzelbackenhub (mm) |
Gesamtöffnung (mm) |
Gesamtöffnung (mm) |
Innere Klemmkraft (N) |
Nettogewicht (g) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ Wichtiger Hinweis: Die effektive Spannkraft nimmt mit zunehmender Backenverlängerungslänge L ab. Ein Lastnachweis mit einem Sicherheitsfaktor ≥1,5 ist zwingend erforderlich.
✅ Wählen Sie die HFZ-Serie, wenn:
-- Benötigen Sie einen direkten Ersatz für SMC MHZ2; erfordern eine einfachwirkende Power-Off-Halte-/Freigabefunktion
-- Präzisionsparallelspannung für leichte und mittlere Lasten: 3C-Elektronik, Präzisionshardware, Spritzguss, Verpackungsausrüstung
-- Hohe Steifigkeit und Widerstandsfähigkeit gegen versetzte Lasten sind für Roboter-Endeffektoren und Präzisionsmontagestationen erforderlich
-- Flexible Montage in mehrere Richtungen: Durchgangsloch-, Seiten- und Bodenmontage für einen kompakten integrierten Mechanismus
1.Wählen Sie die Bohrungsgröße entsprechend dem Werkstückgewicht und dem Spannmodus (Außen-/Innenspannen) und stellen Sie sicher, dass die Spannkraft ≥1,5-fache der tatsächlichen Last ist
2. Auswahl des Betriebsmodus
-- Power-off-Dauerspannen → HFSZ normalerweise geschlossen
- Automatische Ausschaltfreigabe → HFTZ normalerweise geöffnet
-- Kontinuierliche Massenproduktion ohne Sicherheitsfederbedarf → HFZ doppeltwirkend
3. Montageauswahl: Standard-Gewindeloch (leer) / Durchgangsloch (N) / Seitenmontage (B) zur Anpassung an Plattform oder Halterung
4. Positionserkennung: Ausgestattet mit -M9□-Magnetschaltern, zweiseitige Steckplätze unterstützen 2 Schalter für die Rückmeldung des Offen- und Geschlossen-Signals
5. Kontrolle der Versatzlast: Begrenzen Sie die Backenverlängerungslänge L und vermeiden Sie die Überschreitung des zulässigen Biegemoments der Linearführung
Der parallele pneumatische Greifer SOLH HFZ mit linearer Führung verwendet Rollen-/Kugelführung und Zahnstangen-Ritzel-Synchronantrieb, erhältlich in den Varianten doppeltwirkend HFZ, einfachwirkend NC HFSZ und NO HFTZ mit Mehrfachmontageoptionen und hoher Präzision von ±0,01 mm, direkt austauschbar mit MHZ2, ideale hochsteife Präzisionsspannlösung für Roboter-EOAT, 3C, Hardware- und allgemeine Automatisierungsmontage.
