Pneumatischer Y-Typ-Pivot-Swing-Greifer der HFY-Serie

Marke: SOLH von Richge Technology

Produktübersicht

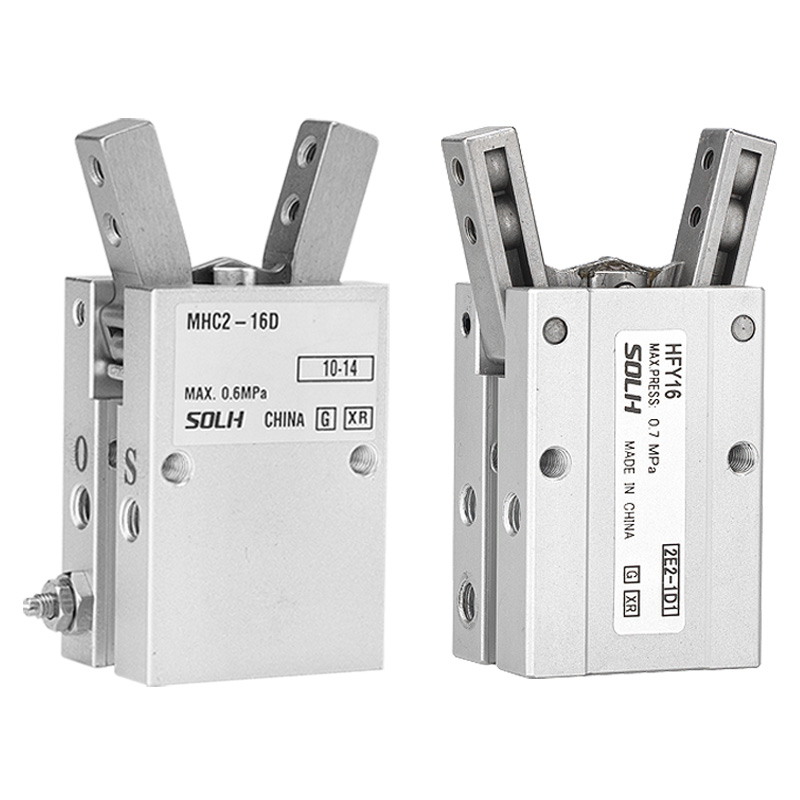

     Die SOLH HFY-Serie ist ein kompakter Y-förmiger Schwenkgreifer, der durch einen Einzelkolben- und Schwenkhebelmechanismus angetrieben wird und eine direkte Alternative zum SMC MHC2 darstellt. Kernmerkmale: Hebeldrehmomentverstärkung für starke Spannkraft, großer Schwenköffnungswinkel, schlankes Gehäuse für engen Einbauraum. Ideal für runde, gebogene und unregelmäßige Kleinteile, weit verbreitet in Montagestationen für Elektronik, Hardware, Kunststoffteile und leichte Beanspruchung.

Kernstruktur und Arbeitsprinzip

   1. Übertragung: Ein einzelner Kolben drückt die Schwenkhebelbaugruppe, um eine lineare Bewegung in eine Y-förmige Schwenkbewegung umzuwandeln. Die Hebelstruktur verstärkt das Ausgangsdrehmoment für kraftvolles Spannen.

   2. Betriebsmodi

     -- HFY: Doppeltwirkend (Standard) – bidirektionale Luftsteuerung zum Öffnen und Schließen

     -- HFTY: Einfachwirkend, normalerweise offen – Luftversorgungsklemmen; Feder öffnet sich nach Druckverlust automatisch

   3. Schwenkwinkel: Max. Öffnung +30°, Überschließung -10°, gesamter effektiver Schwenk ca. 40°, bietet ausreichend Öffnungsspielraum für die Teileaufnahme.

   4. Konstruktion: Körper aus hart eloxiertem Aluminium, hochfeste Backen, eingebauter Magnetring. Drei Montageflächen (unten / seitlich / hinten). Integrierte einstellbare Drosselventile zur unabhängigen Geschwindigkeitsregelung.

   5. Positionsgenauigkeit: Wiederholgenauigkeit von ±0,02 mm, stabil für leichte Präzisionsaufnahme.

Vollständige Modellcodierungsregel

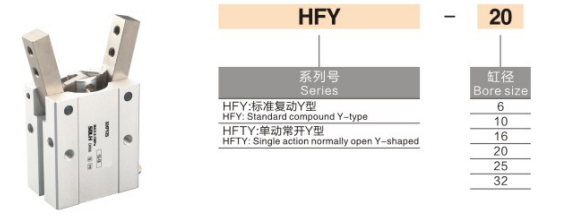

   1. Modellbeispiel: HFY20-M9BW

  2. Standard-Bestellreferenz

     HFY25-M9BW Bohrung 25, doppeltwirkend, ausgestattet mit M9BW-Magnetschalter (1 m Kabel).

Technische Spezifikationen des Universal Core

Schwenkwinkel- und Spannmomenttabelle (@0,5 MPa, Standardbacken)

⚠️ Wichtiger Hinweis: Das Spannmoment nimmt mit zunehmender Länge der Backenverlängerung ab. Bei der Lastberechnung muss ein Sicherheitsfaktor ≥1,5 berücksichtigt werden.

Bevorzugte Anwendungsszenarien

   ✅ Priorisieren Sie HFY, wenn:

     -- Werkstücke sind runde, bogenförmige oder unregelmäßige Miniaturbauteile (Elektronikklemmen, kleine Kunststoffgehäuse)

     -- Erfordern einen relativ großen Öffnungswinkel (~40°) innerhalb eines begrenzten Installationsbereichs

     -- Höhen-/Breitenbeschränktes Gerätelayout; Die Y-Schwenkstruktur spart mehr Platz als Parallelgreifer

     -- Leichte Last ≤5kg, Hochfrequenzzyklen, kosteneffizienter Aktuator

     – Benötigen Sie eine flexible Dreiflächenmontage für kompakte, kundenspezifische Werkzeuge

Auswahlvergleich: HFY VS SMC MHC2

Wichtige Auswahlrichtlinien

   1. Bohrungsauswahl basierend auf Werkstückmasse und Backenverlängerung

     -- Leichte Last ≤1kg → ø6/10; Mittlere Belastung 1–5 kg → ø16–32

   2. Auswahl des Betriebsmodus

     -- Allgemeine kontinuierliche Produktion → HFY doppeltwirkend

     - Automatisches Öffnen nach Stromausfall erforderlich → HFTY einfachwirkend NR

   3. Montagelayout

     -- Standardmäßige Bodenmontage bevorzugt; seitliche Montage für schmale Breite; Hintere Halterung für Montageband-Übergabestationen

   4. Geschwindigkeitsanpassung

     -- Nutzen Sie eingebaute, einstellbare Drosselventile, um die Schwenkgeschwindigkeit zu steuern und einen Aufprall auf das Werkstück zu vermeiden

   5. Positionsrückmeldung

     -- Installieren Sie CMSH/DS1-G-Magnetschalter in Doppelnuten, um den vollständig geöffneten und geschlossenen Zustand zu erkennen

Zusammenfassung in einem Satz
