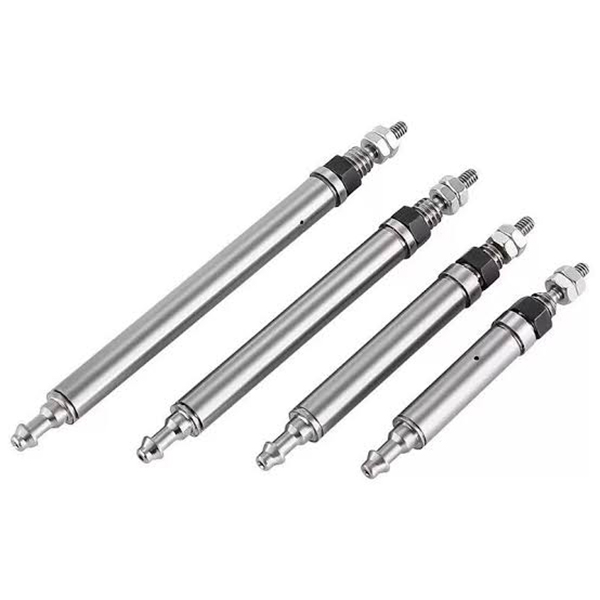

Miniatur-Stiftzylinder der CJ1-Serie (ultrakleiner Mikro-Luftzylinder φ2,5 / φ4 mm)

Marke: SOLH von Richge Technology

Produktübersicht

     Bei der SOLH CJ1-Serie handelt es sich um einfach-/doppeltwirkende Ultraminiatur-Stiftzylinder. Kernvorteile: ultrakompakte, winzige Kontur, leichte Konstruktion, geringer Schubschub und schnelle Reaktion. Entwickelt für präzises Fahren auf engstem Raum, Push- und Pull-Aufgaben mit Kleinstlasten, Miniaturstationen für Elektronik und 3C-Automatisierung. Es ist der zentrale Aktuator für Mikroautomatisierungsanwendungen.

Kernstruktur und Designmerkmale

     -- Antriebsarten: einfachwirkend (Federrückstellung) und doppeltwirkend. Bohrungsoptionen: φ2,5 (ausschließlich einfachwirkend); φ4 (verfügbar für einfach-/doppeltwirkend).

     -- Strukturelle Merkmale: Runder Körper, schlanke Kolbenstange, kein eingebautes Kissen, einfache Endgewindemontage. Außenkörperdurchmesser des φ4-Modells nur 4 mm, Nettogewicht nur wenige Gramm.

     -- Dynamische Leistung: Die kissenfreie Struktur ermöglicht eine schnelle Kolbenreaktion. Betriebsgeschwindigkeit: 50~500 mm/s, geeignet für hochfrequente Kurzhubbewegungen.

     -- Material und Dichtung: Hartanodisiertes Aluminiumgehäuse, NBR-Dichtungskomponenten, ölfreies Design, kompatibel mit sauberen oder leicht öligen Werkstattumgebungen.

     -- Flexible Installation: Basisversion mit Gewinde an beiden Enden zur axialen Fixierung. Die Anschlussausrichtung am stangenseitigen Kopf kann um ±90° angepasst werden, praktisch für die Schlauchführung bei beengten Platzverhältnissen.

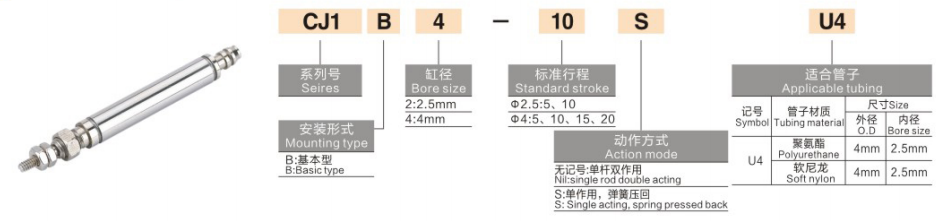

Vollständige Modellcodierungsregel

   1. Modellbeispiel: CJ1B4-10SU4

   2. Referenzbeispiele für Standardbestellungen

     -- CJ1B2-10SU4: Bohrung 2,5, Hub 10, einfachwirkender Federrückzug

     -- CJ1B4-15U4: Bohrung 4, Hub 15, doppeltwirkend

     -- CJ1B4-5SU4: Bohrung 4, Hub 5, einfachwirkender Federrückzug

Technische Spezifikationen des Universalkerns (0,5 MPa Versorgungsdruck)

Kern-Wettbewerbsvorteile

   1. Ultrakleine Stellfläche für engen Installationsraum

     -- Mindestbohrung φ2,5, Außenkörperdurchmesser φ4, Gewicht nur 2~3,5 g, einfache Integration in ultrakompakte Gerätelayouts.

   2. Präzisionslinearantrieb mit geringem Schub

     - Ausgangsschubbereiche 0,64–6,3 N bei 0,5 MPa, ideal für Mikrolasten ≤ 100 g, vermeidet Stoßschäden an empfindlichen kleinen Werkstücken.

   3. Hochfrequente schnelle Reaktion

     - Die kissenfreie Struktur sorgt für eine schnelle Betätigung und unterstützt einen Kurzhubbetrieb mit ≥300 Zyklen pro Minute, um die Produktionseffizienz zu steigern.

   4. Ölfreier Betrieb und lange Lebensdauer

     -- Das NBR-Dichtungssystem unterstützt ölfreie Druckluft für saubere Produktionsumgebungen. mechanische Lebensdauer ≥3 Millionen Zyklen.

   5. Einstellbare Anschlussrichtung und einfache Montage

     -- Stangenseitiger Luftanschluss um ±90° drehbar. Doppelte Außengewinde ermöglichen eine direkte axiale Verriegelung ohne zusätzliche Montagehalterungen und vereinfachen so die Inbetriebnahme vor Ort.

Montageoptionen und typische Industrieanwendungen

   1. Montageformen

     -- Axiale Gewindemontage: Schrauben Sie beide Enden direkt an das Gerät, um eine gerade Push-Pull-Bewegung zu ermöglichen

     -- Seitliche Halterungsmontage: Optionale Miniaturhalterung zur seitlichen Montage, geeignet für Schwenk- oder Seitenfahrt

   2. Typische Anwendungsszenarien

     -- 3C & Elektronik: Haltbarkeitsprüfung mobiler Tasten, Klemmen von Mikroplastikteilen, Chipauswurf und -positionierung

     -- Präzisionsinstrumentierung: Mini-Ventilschaltung, Glasfaserpositionierung, Feineinstellungsmechanismen

     -- Allgemeine Automatisierung: Be- und Entladen von Kleinstkomponenten, Ablösen von leichten Etiketten, Miniaturvorrichtungsbetätigung

     -- Medizinische Geräte: Teleskopbewegung kleiner Instrumente, Mikroflüssigkeitsantrieb, Präzisionspositionierungsbaugruppen

3-Schritte-Schnellauswahlhilfe

   1. Auswahl der Bohrung basierend auf der Nutzlast

     -- φ2,5 für Last ≤50g;φ4 für Last 50~100g. Aufgrund der geringen Schubcharakteristik beträgt die Sicherheitsmarge mindestens 50 %.

   2. Schlaganfallbestätigung

     -- Hub entsprechend der benötigten Verfahrstrecke wählen; Priorisieren Sie kürzere Hübe für einen stabilen Hochfrequenzbetrieb.

   3. Auswahl des Aktionsmodus

     -- Einfachwirkend (mit Suffix S): Unidirektionales Drücken/Zug mit Federrückstellung für Stromausfallsicherheit

     -- Doppeltwirkend: Bidirektionaler präziser Linearantrieb ohne Rückholfeder

Zusammenfassung in einem Satz

     Der Ultraminiatur-Stift-Pneumatikzylinder SOLH CJ1 ist in den Varianten mit einfacher Federrückstellung und doppelter Wirkung mit φ2,5/φ4-Bohrung, ultraleichtem, kompaktem Design und einstellbarer Luftanschlussrichtung erhältlich und bietet präzise Mikrolinearbewegungen mit geringem Schub, die häufig für 3C-Tests, Präzisionsinstrumente und medizinische Miniaturautomatisierungsgeräte eingesetzt werden.
